本技術涉及植物電導檢測，特別是涉及一種基于自適應模擬電感的非接觸式木本植物木質部電導檢測裝置及方法。

背景技術：

1、木本植物的莖部主要由外皮、韌皮部、木質部、髓等部分構成，其中由于木質部是植物運輸水分的主要通道，其含水率及含水率的變化特性與植物生長息息相關，包含了大量生理學信息。基于含水率與電導的密切關系，常通過電導檢測對木質部含水率進行測量，其具有響應速度快、裝置簡單、易安裝、易集成等優勢。但是現有的基于電導的木質部含水率測量方法通常需要將檢測電極插入植物內部，即刺穿外皮和韌皮部使得電極與木質部直接接觸。這種侵入式的測量方法有如下不足之處：1)會造成植物損傷增加感染各種病害的風險；2)長時間測量后在傷口處會產生因傷修復組織破壞測量通路；3)電極的存在會破壞局部的正常水分輸送。因此亟需一種可以在電極不破壞植物本體(即不直接與木質部接觸)的前提下實現電導測量的木本植物木質部電導檢測裝置。

技術實現思路

1、本技術的目的是提供一種非接觸式木本植物木質部電導檢測裝置及方法，可在電極不破壞植物本體的前提下實現木本植物木質部電導測量，且消除測量誤差。

2、為實現上述目的，本技術提供了如下方案：

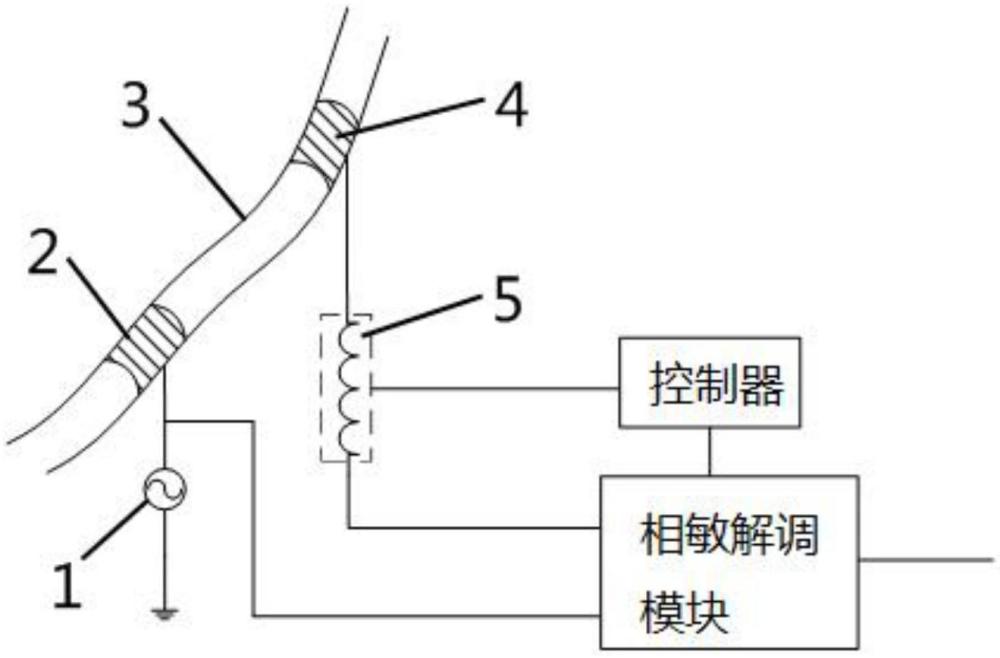

3、第一方面，本技術提供了一種非接觸式木本植物木質部電導檢測裝置，包括電極模塊、可控模擬電感電路、控制器和相敏解調模塊；

4、所述電極模塊包括激勵電極和檢測電極；所述激勵電極和所述檢測電極沿著木本植物莖蔓生長方向安裝在植物外皮上；

5、所述激勵電極與交流激勵源相連，所述檢測電極與所述可控模擬電感電路的輸入端相連；

6、所述可控模擬電感電路用于產生等效感抗；所述可控模擬電感電路的輸出端與所述相敏解調模塊的第一輸入端相連；所述可控模擬電感電路包括可調部件；所述可調部件的阻值可調；

7、所述相敏解調模塊用于采集所述交流激勵源和所述可控模擬電感電路輸出端的相位差，并將所述相位差反饋至所述控制器；所述相敏解調模塊的第二輸入端與所述交流激勵源相連；所述相敏解調模塊的相位輸出端與所述控制器相連；

8、所述控制器用于：確定所述相位差的調整目標，并判斷所述相位差與調整目標值的差值在容許偏差范圍內，當所述相位差與調整目標值的差值不在容許偏差范圍內時，基于所述調整目標調控所述可控模擬電感電路中可調部件的阻值；當所述相位差與調整目標值的差值在容許偏差范圍內時，將所述相敏解調模塊的幅值輸出端的輸出結果作為木本植物木質部的輸出電導測量結果。

9、可選地，所述可控模擬電感電路包括第一運算放大器、第二運算放大器、第三運算放大器、第一電阻、第二電阻、第三電阻、第四電阻、運算電容和可調部件；

10、所述第一運算放大器和所述第二運算放大器的正相輸入端作為所述可控模擬電感電路的輸入端；所述可調部件的一端與所述第二運算放大器的正相輸入端相連，所述可調部件的另一端與所述第二運算放大器的輸出端相連；所述可調部件與所述控制器連接；所述第三電阻的一端與所述第二運算放大器的反相輸入端相連，所述第三電阻的另一端與第二運算放大器的輸出端相連；所述第二電阻的一端與所述第一運算放大器的輸出端相連，所述第二電阻的另一端與所述第二運算放大器的反相輸入端相連；所述運算電容的一端與所述第一運算放大器的反相輸入端相連，所述運算電容的另一端與所述第一運算放大器的輸出端相連；所述第一電阻的一端與所述第一運算放大器的反相輸入端相連，所述第一電阻的另一端與所述第三運算放大器的反相輸入端相連；所述第三運算放大器的正相輸入端接地；所述第四電阻的一端與所述第三運算放大器的反相輸入端相連，所述第四電阻的另一端與所述三運算放大器的輸出端相連；所述三運算放大器的輸出端為所述可控模擬電感電路的輸出端；

11、所述第三運算放大器將流過第一電阻的電流轉換為電壓信號，并傳輸給所述相敏解調模塊。

12、可選地，所述可調部件包括第一數字電位器和第二數字電位器；所述第一數字電位器的一端與所述第二數字電位器連接，所述第一數字電位器的另一端與所述第二運算放大器的正相輸入端相連；所述第二數字電位器的一端與所述第二數字電位器連接，所述第二數字電位器的另一端與所述第二運算放大器的輸出端相連。

13、可選地，所述控制器用于：當所述相位差與調整目標值的差值大于設定值時，調控所述第一數字電位器的阻值；當所述相位差與調整目標值的差值小于設定值時，調控所述第二數字電位器的阻值。

14、可選地，所述控制器用于：當所述相位差與調整目標值的差值不在容許偏差范圍內且所述相位差小于調整目標值時，增大可調部件的阻值；當所述相位差與調整目標值的差值不在容許偏差范圍內且所述相位差大于調整目標值時，減小可調部件的阻值。

15、可選地，所述相位差的調整目標值為-90°。

16、第二方面，本技術提供了一種基于上述非接觸式木本植物木質部電導檢測裝置的非接觸式木本植物木質部電導檢測方法，包括：

17、獲取交流激勵源和可控模擬電感電路輸出端的相位差；

18、確定所述相位差的調整目標，并判斷所述相位差與調整目標值的差值在容許偏差范圍內；

19、當所述相位差與調整目標值的差值不在容許偏差范圍內時，調控可控模擬電感電路中可調部件的阻值；

20、當所述相位差與調整目標值的差值在容許偏差范圍內時，將相敏解調模塊的幅值輸出端的輸出結果作為木本植物木質部的輸出電導測量結果。

21、可選地，所述可調部件包括第一數字電位器和第二數字電位器；當所述相位差與調整目標值的差值大于設定值時，調控所述第一數字電位器的阻值；當所述相位差與調整目標值的差值小于設定值時，調控所述第二數字電位器的阻值。

22、可選地，當所述相位差與調整目標值的差值不在容許偏差范圍內時，調控可控模擬電感電路中可調部件的阻值，具體包括：

23、當所述相位差與調整目標值的差值不在容許偏差范圍內且所述相位差小于調整目標值時，增大可調部件的阻值；當所述相位差與調整目標值的差值不在容許偏差范圍內且所述相位差大于調整目標值時，減小可調部件的阻值。

24、可選地，所述非接觸式木本植物木質部電導檢測方法還包括：當所述相位差與調整目標值的差值不在容許偏差范圍內且所述相位差小于調整目標值時，增大可調部件的阻值；當所述相位差與調整目標值的差值不在容許偏差范圍內且所述相位差大于調整目標值時，減小可調部件的阻值。

25、根據本技術提供的具體實施例，本技術公開了以下技術效果：

26、本技術提供了一種非接觸式木本植物木質部電導檢測裝置及方法，在植物外皮安裝非侵入式電極，通過交流激勵實現對植物木質部電導的非侵入式測量；通過相敏解調電路獲取交流激勵源輸入和可控模擬電感電路輸出的相位差，將相位差作為反饋信號輸入控制器，構成一個以相位差與調整目標值的差值在容許偏差范圍內為控制目標的負反饋?zhàn)詣?dòng)控制系統，通過調控可控模擬電感電路中可調部件的阻值，達到相位差與調整目標值的差值在容許偏差范圍內這一控制目標，以消除木本植物木質部自身生長引起的測量誤差，可在電極不破壞植物本體的前提下實現木本植物木質部電導測量，并可自適應地消除耦合電容的不利影響。
