本發明涉及流量計檢測，具體涉及一種基于數據分析的流量計檢測系統及方法。

背景技術：

1、在現代工業領域，流量計占據著核心地位，被廣泛應用于各種流體流量的精確測量與控制，然而，這種關鍵設備的性能和質量對生產過程的安全、穩定和效率產生著至關重要的影響，因此，及時、高效、準確地檢測到流量計的異常成為一項至關重要的任務；

2、傳統的流量計檢測方法主要依賴于人工操作和經驗判斷，這種方法不僅效率低下，而且難以保證檢測結果的準確性和及時性，當異常情況出現時，往往無法及時察覺，等到問題被發現時可能已經造成了損失，此外，不同環境因素對流量計的影響各異，而檢測人員主要依靠主觀經驗進行判斷，難以根據環境變化對流量計的異常狀況做出準確判斷，因此檢測結果存在較大的誤差，這種方法不僅耗費大量的人力物力，還可能給企業帶來巨大的安全隱患和經濟損失。

技術實現思路

1、本發明的目的用于解決現有傳統的流量計檢測方法主要依賴于人工操作和經驗判斷，不僅效率低下，而且難以保證檢測結果的準確性和及時性的問題，而提出基于數據分析的流量計檢測系統及其檢測方法。

2、實現本發明目的的技術解決方案為：

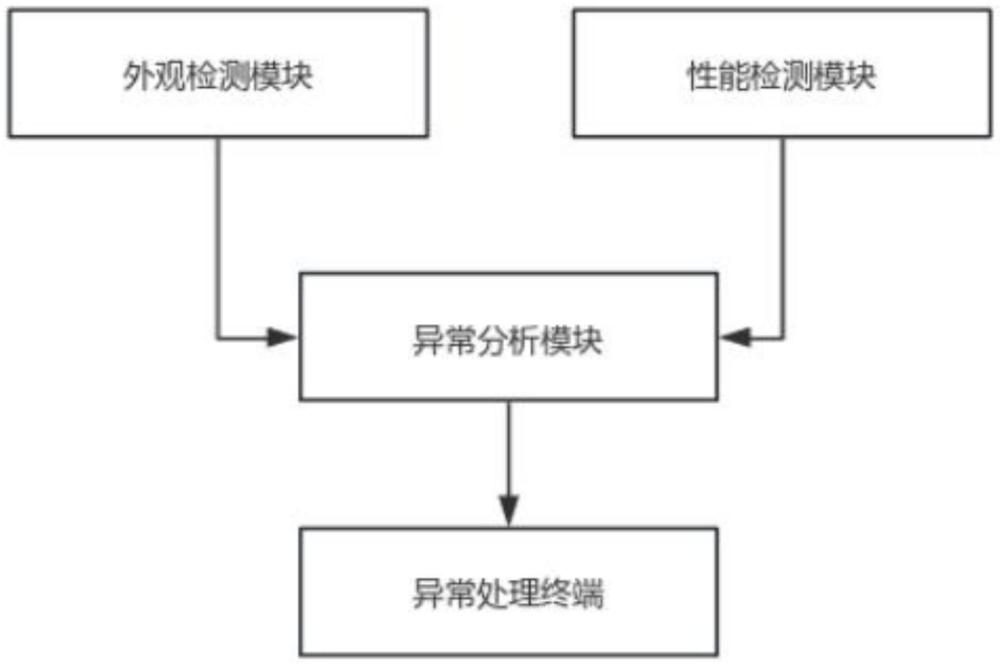

3、一種基于數據分析的流量計檢測系統，包括：

4、外觀檢測模塊，用于對目標區域對應各流量計的外觀質量進行檢測，得到目標區域對應各流量計的外觀質量參數，計算得到目標區域對應各流量計的外觀質量評估系數；

5、性能檢測模塊，用于對目標區域對應各流量計的性能參數進行檢測，得到目標區域對應各流量計的性能參數，從目標區域對應各流量計的性能參數中提取各流量計的各級環境各檢測點的輸出信號值，并將各流量計的各級環境各檢測點的輸出信號值與對應的各級環境對應的參考輸出信號值進行對比，若某檢測點的輸出信號值大于各級環境對應的參考輸出信號值，則將該檢測點記為a檢點，若某檢測點的輸出信號值小于一級環境對應的參考輸出信號值，則將該檢測點記為b檢點，統計得到各流量計的一級環境的a檢點數量和b檢點數量；

6、從各流量計的各級環境中各檢測點的輸出信號值內提取各流量計的各級環境中各a檢點的輸出信號值，并將其與各級環境對應的參考輸出信號值進行作差，得到各流量計的各級環境中各a檢點的輸出信號差值，進而對a檢點所有的輸出信號差值進行求和計算，得到各流量計的各級環境中a檢點的總輸出信號差值，同理得到各流量計的各級環境中b檢點的總輸出信號差值；計算得到目標區域對應各流量計的各級環境的輸出信號評估指數；依據得到的目標區域各流量計的各級環境的輸出信號評估指數進行加權計算得到目標區域對應各流量計的性能評估系數；

7、異常分析模塊，用于基于目標區域對應各流量計的外觀質量評估系數和性能評估系數，進行加權計算得到目標區域對應各流量計的綜合評估系數，并依據梯度評估區間得到異常類型信號，其中異常類型信號包括性能異常信號和外觀異常信號。

8、一種基于數據分析的流量計檢測方法，包括：

9、外觀檢測：對目標區域對應各流量計的外觀質量進行檢測，得到目標區域對應各流量計的外觀質量參數，計算得到目標區域對應各流量計的外觀質量評估系數；

10、性能檢測：對目標區域對應各流量計的性能參數進行檢測，得到目標區域對應各流量計的性能參數，從目標區域對應各流量計的性能參數中提取各流量計的各級環境各檢測點的輸出信號值，并將各流量計的各級環境各檢測點的輸出信號值與對應的各級環境對應的參考輸出信號值進行對比，若某檢測點的輸出信號值大于各級環境對應的參考輸出信號值，則將該檢測點記為a檢點，若某檢測點的輸出信號值小于一級環境對應的參考輸出信號值，則將該檢測點記為b檢點，統計得到各流量計的一級環境的a檢點數量和b檢點數量；

11、從各流量計的各級環境中各檢測點的輸出信號值內提取各流量計的各級環境中各a檢點的輸出信號值，并將其與各級環境對應的參考輸出信號值進行作差，得到各流量計的各級環境中各a檢點的輸出信號差值，進而對a檢點所有的輸出信號差值進行求和計算，得到各流量計的各級環境中a檢點的總輸出信號差值，同理得到各流量計的各級環境中b檢點的總輸出信號差值；計算得到目標區域對應各流量計的各級環境的輸出信號評估指數；依據得到的目標區域各流量計的各級環境的輸出信號評估指數進行加權計算得到目標區域對應各流量計的性能評估系數；

12、異常分析：基于目標區域對應各流量計的外觀質量評估系數和性能評估系數，進行加權計算得到目標區域對應各流量計的綜合評估系數，并依據梯度評估區間得到異常類型信號，并將異常類型信號發送至異常處理終端，其中異常類型信號包括性能異常信號和外觀異常信號。

13、本發明與現有技術相比，其顯著優點是：

14、本發明，通過先進的圖像處理和數據分析技術，實現了對流量計的外觀質量進行檢測分析從而得到外觀質量參數，并基于對外觀質量參數的分析處理得到外觀質量評估系數，從而實現了對流量計外觀質量的準確、全面、實時和科學評估，提高了檢測的準確性和效率，為接下來的分析提供了強有力的數據基礎；

15、通過對目標區域對應各流量計的性能參數進行檢測，得到目標區域對應各流量計的性能參數，并對流量計在不同級別環境中對應性能參數中各檢測點的輸出信號值進行一系列科學的方法計算分析，得到目標區域對應各流量計的性能評估系數，由此來評估流量計的性能狀態，從而實現了有助于提高評估結果的準確性和可靠性，為工業生產的穩定和高效運行提供有力保障，從而全面評估流量計在不同環境下的性能表現，這種全方位的評估能夠更準確地反映流量計的實際性能，避免單一環境下的評估誤差；

16、通過計算方式對目標區域對應各流量計的外觀質量評估系數和性能評估系數進行分析處理，得到綜合評估系數，同時設置綜合評估系數的兩個評估梯度對比區間，當綜合評估系數處于第一梯度評估區間則生成性能異常信號表示流量計存在性能上的異常或故障，當綜合評估系數處于第二梯度評估區間則生成外觀異常信號，表示流量計的外觀質量存在問題或不符合標準，從而實現了能夠準確、快速地識別流量計的異常狀況，并為后續的維護和檢修提供依據。

技術特征：

1.一種基于數據分析的流量計檢測系統，其特征在于，包括：

2.根據權利要求1所述的基于數據分析的流量計檢測系統，其特征在于，外觀質量評估系數通過下式計算獲得：

3.根據權利要求2所述的基于數據分析的流量計檢測系統，其特征在于，破損值、顯示標識值和振動異變值的獲取過程如下：

4.根據權利要求1所述的基于數據分析的流量計檢測系統，其特征在于，性能評估系數通過下式計算獲得：

5.根據權利要求1所述的基于數據分析的流量計檢測系統，其特征在于，各流量計的各級環境各檢測點的輸出信號值提取過程為：

6.根據權利要求1所述的基于數據分析的流量計檢測系統，其特征在于，綜合評估系數通過下式計算獲得：

7.根據權利要求1所述的基于數據分析的流量計檢測系統，其特征在于，還包括：異常處理終端，用于接收異常分析模塊得到的異常類型信號，出發不同的報警信號，以指示需要進行相應的操作。

8.一種基于數據分析的流量計檢測方法，其特征在于，包括：

9.根據權利要8所述的基于數據分析的流量計檢測方法，其特征在于，外觀質量評估系數通過下式計算獲得：

10.根據權利要8所述的基于數據分析的流量計檢測方法，其特征在于，性能評估系數通過下式計算獲得：

技術總結
本發明公開了一種基于數據分析的流量計檢測系統及方法，系統包括：外觀檢測模塊，用于對目標區域對應各流量計的外觀質量進行檢測得到目標區域對應各流量計的外觀質量評估系數；性能檢測模塊，用于對目標區域對應各流量計的性能參數進行檢測，得到目標區域對應各流量計的性能評估系數；異常分析模塊，用于基于目標區域對應各流量計的外觀質量評估系數和性能評估系數，并依據梯度評估區間得到異常類型信號，其中異常類型信號包括性能異常信號和外觀異常信號。本方法能識別異常信號，并觸發相應處理措施，確保流量計的正常運行，從而實現了能夠準確、快速地識別流量計的異常狀況，為流量計的穩定運行提供有力保障。

技術研發人員：于陸軍,趙偉,張建,韓悅,卞力,何亞洲,趙榮,馮清影
受保護的技術使用者：江蘇省計量科學研究院（江蘇省能源計量數據中心）
技術研發日：
技術公布日：2025/4/28
