本發明涉及紡紗加工，具體為一種用于紡紗輸送的張緊度監測組件。

背景技術：

1、現有公開號cn110987615b的發明涉及一種檢測機構，尤其涉及一種紗線張力檢測機構。本發明的目的是提供一種提高紗線測量準確性、省時省力的紗線張力檢測機構。一種紗線張力檢測機構，包括有安裝板、固定組件、張開組件和拉動組件等；安裝板上部安裝有通過拉動的方式進行卡緊的固定組件，安裝板上安裝有通過轉動的方式進行張開的張開組件，安裝板下部安裝有通過拉動的方式進行撐開的拉動組件。本發明通過固定組件可以更好的將紗線兩端固定，防止在檢測時紗線兩端脫落，提高了紗線檢測的準確性，張開組件可以更加方便的對紗線進行張力檢測，通過拉動組件更加方便人們對紗線進行張力檢測，通過滑動組件可以更加方便人們將紗線固定和取下；

2、上述方案在對紗線進行張緊度檢測時具有更加便攜的操作使用方式，但是當多紗線生產過程中需要進行張緊度監測時，該裝置則不能完全適用，正常操作手段多為操作人員手持檢測設備進行逐個檢測，導致檢測費時費力，使用不便。

技術實現思路

1、本發明的目的在于提供一種用于紡紗輸送的張緊度監測組件，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種用于紡紗輸送的張緊度監測組件，包括：

3、輸送橫梁，所述輸送橫梁內開設有行走槽，行走槽內兩側水平對稱開設有水平滑軌，兩個水平滑軌內水平共同設有移動滑板，移動滑板上豎直設有檢測盒，檢測盒的上端貫穿行走槽并與輸送橫梁的上端齊平；

4、檢測組件，所述檢測組件通過升降組件和對移組件設于檢測盒的上端，檢測組件包括兩個檢測滑塊，兩個檢測滑塊上端分別設有一個檢測輪和兩個支撐輪，升降組件包括升降控制座和伸縮控制缸，對移組件包括同步推板和兩個對移插桿，升降控制座豎直活動插接檢測盒的上端，同步推板活動插接升降控制座的下端中心，伸縮控制缸的上端與同步推板的下端相連接，兩個對移插桿的上端分別活動插接兩個檢測滑塊；

5、定位組件，所述輸送橫梁上端水平經過有若干紗線，定位組件包括兩個定位桿和若干定位引導板，若干定位引導板與若干紗線對應設置。

6、優選的，所述移動滑板的兩側均水平開設有牽拉槽，牽拉槽內均水平設有牽拉桿，兩個牽拉桿共同連接設有輸送帶。

7、優選的，所述檢測盒內開設有伸縮活動槽，伸縮活動槽上端貫穿開設有伸出槽，升降控制座水平置于伸縮活動槽內，升降控制座的上端中心設有伸出座，伸出座活動貫穿伸出槽，伸出座的上端兩側均豎直開設有移動滑槽，兩個檢測滑塊分別水平活動插接兩個移動滑槽內。

8、優選的，所述升降控制座的下端中心開設有縮入槽，同步推板水平插接縮入槽內，檢測盒的下端設有缸筒，伸縮控制缸豎直設于缸筒內，且伸縮控制缸的上端插接縮入槽內并與同步推板相連接。

9、優選的，所述伸縮活動槽內兩側上端均嵌設有保持彈片，升降控制座的兩側均開設有卡槽，當升降控制座咋伸縮活動槽內上升至最大高度時，兩個保持彈片分別彈性卡接兩個卡槽內。

10、優選的，所述縮入槽內上端開設有彈簧槽，彈簧槽內上端設有下壓彈簧，下壓彈簧的下端與同步推板的上端相接觸。

11、優選的，所述檢測滑塊的下端均開設有活動插槽，縮入槽內上端分別連通兩個移動滑槽開設有桿槽，兩個對移插桿豎直對稱設于同步推板的上端，兩個對移插桿的上端分別貫穿兩個桿槽并活動插接兩個活動插槽內。

12、優選的，所述活動插槽內兩側均貫穿開設有兩個傾斜滑槽，對移插桿置于活動插槽內的兩側均水平設有滑竿，且兩個滑竿分別活動插接兩個傾斜滑槽。

13、優選的，所述輸送橫梁上端的兩側均對稱設有若干引導環，若干紗線分別活動貫穿相對一側的兩個引導環，檢測輪與兩個支撐輪錯位設置，且紗線位于兩個引導環之間的一側分別搭接檢測輪和兩個支撐輪。

14、優選的，所述行走槽內兩側上端均開設有定位凹槽，若干定位引導板分別設于兩個定位凹槽內上端，定位引導板的下端均開設有錐形定位槽，檢測盒和移動滑板靠近水平滑軌的一側均開設有露出槽，升降控制座靠近露出槽的一側均水平插接設有露出板，兩個定位桿分別豎直對稱設于兩個露出板的上端，且當升降控制座上升至伸縮活動槽內最上端時，定位桿的上端插接錐形定位槽內最中心。

15、與現有技術相比，本發明的有益效果是：

16、在紡織紗線移動輸送過程中，設計一個帶有檢測組件的輸送橫梁，在紗線經過輸送橫梁時，可通過檢測組件自動選擇一個紗線進行張緊度檢測，避免人工手持檢測設備在紗線加工設備旁進行逐個檢測的不便，且配合定位組件在需要對紗線進行檢測時，檢測組件可精準達到檢測位置，然后配合升降組件和對移組件，完成接觸檢測，省心省力。

技術特征：

1.一種用于紡紗輸送的張緊度監測組件，其特征在于，包括：

2.根據權利要求1所述的一種用于紡紗輸送的張緊度監測組件，其特征在于：所述移動滑板(3)的兩側均水平開設有牽拉槽，牽拉槽內均水平設有牽拉桿(32)，兩個牽拉桿(32)共同連接設有輸送帶(33)。

3.根據權利要求2所述的一種用于紡紗輸送的張緊度監測組件，其特征在于：所述檢測盒(4)內開設有伸縮活動槽(5)，伸縮活動槽(5)上端貫穿開設有伸出槽，升降控制座(6)水平置于伸縮活動槽(5)內，升降控制座(6)的上端中心設有伸出座(7)，伸出座(7)活動貫穿伸出槽，伸出座(7)的上端兩側均豎直開設有移動滑槽(8)，兩個檢測滑塊(9)分別水平活動插接兩個移動滑槽(8)內。

4.根據權利要求3所述的一種用于紡紗輸送的張緊度監測組件，其特征在于：所述升降控制座(6)的下端中心開設有縮入槽，同步推板(11)水平插接縮入槽內，檢測盒(4)的下端設有缸筒(20)，伸縮控制缸(21)豎直設于缸筒(20)內，且伸縮控制缸(21)的上端插接縮入槽內并與同步推板(11)相連接。

5.根據權利要求4所述的一種用于紡紗輸送的張緊度監測組件，其特征在于：所述伸縮活動槽(5)內兩側上端均嵌設有保持彈片(18)，升降控制座(6)的兩側均開設有卡槽(19)，當升降控制座(6)咋伸縮活動槽(5)內上升至最大高度時，兩個保持彈片(18)分別彈性卡接兩個卡槽(19)內。

6.根據權利要求5所述的一種用于紡紗輸送的張緊度監測組件，其特征在于：所述縮入槽內上端開設有彈簧槽(16)，彈簧槽(16)內上端設有下壓彈簧(17)，下壓彈簧(17)的下端與同步推板(11)的上端相接觸。

7.根據權利要求6所述的一種用于紡紗輸送的張緊度監測組件，其特征在于：所述檢測滑塊(9)的下端均開設有活動插槽(12)，縮入槽內上端分別連通兩個移動滑槽(8)開設有桿槽(10)，兩個對移插桿(13)豎直對稱設于同步推板(11)的上端，兩個對移插桿(13)的上端分別貫穿兩個桿槽(10)并活動插接兩個活動插槽(12)內。

8.根據權利要求7所述的一種用于紡紗輸送的張緊度監測組件，其特征在于：所述活動插槽(12)內兩側均貫穿開設有兩個傾斜滑槽(14)，對移插桿(13)置于活動插槽(12)內的兩側均水平設有滑竿(15)，且兩個滑竿(15)分別活動插接兩個傾斜滑槽(14)。

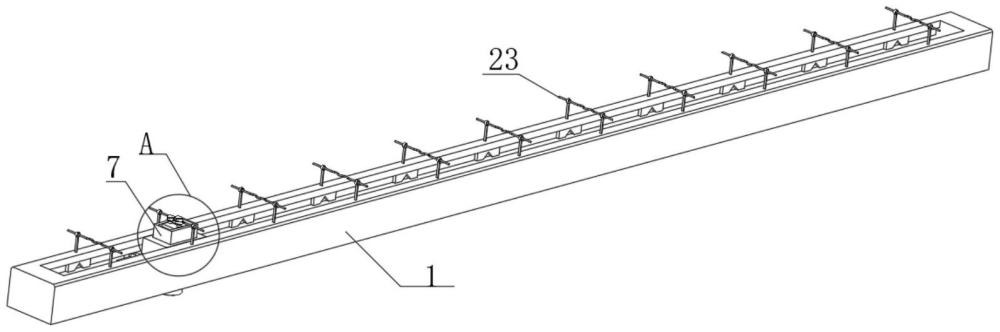

9.根據權利要求8所述的一種用于紡紗輸送的張緊度監測組件，其特征在于：所述輸送橫梁(1)上端的兩側均對稱設有若干引導環(22)，若干紗線(23)分別活動貫穿相對一側的兩個引導環(22)，檢測輪(25)與兩個支撐輪(24)錯位設置，且紗線(23)位于兩個引導環(22)之間的一側分別搭接檢測輪(25)和兩個支撐輪(24)。

10.根據權利要求9所述的一種用于紡紗輸送的張緊度監測組件，其特征在于：所述行走槽內兩側上端均開設有定位凹槽(26)，若干定位引導板(27)分別設于兩個定位凹槽(26)內上端，定位引導板(27)的下端均開設有錐形定位槽(28)，檢測盒(4)和移動滑板(3)靠近水平滑軌(2)的一側均開設有露出槽(31)，升降控制座(6)靠近露出槽(31)的一側均水平插接設有露出板(29)，兩個定位桿(30)分別豎直對稱設于兩個露出板(29)的上端，且當升降控制座(6)上升至伸縮活動槽(5)內最上端時，定位桿(30)的上端插接錐形定位槽(28)內最中心。

技術總結
本發明公開涉及紡紗加工技術領域，具體為一種用于紡紗輸送的張緊度監測組件，包括輸送橫梁、檢測組件、定位組件、升降組件和對移組件，輸送橫梁內開設有行走槽，行走槽內兩側水平對稱開設有水平滑軌，兩個水平滑軌內水平共同設有移動滑板，在紡織紗線移動輸送過程中，設計一個帶有檢測組件的輸送橫梁，在紗線經過輸送橫梁時，可通過檢測組件自動選擇一個紗線進行張緊度檢測，避免人工手持檢測設備在紗線加工設備旁進行逐個檢測的不便，且配合定位組件在需要對紗線進行檢測時，檢測組件可精準達到檢測位置，然后配合升降組件和對移組件，完成接觸檢測，省心省力。

技術研發人員：陸獻林
受保護的技術使用者：桐鄉市布新紡織有限公司
技術研發日：
技術公布日：2025/4/28
