本發明屬于醫療器械，更具體地，涉及自動分析儀器的預稀釋加樣方法。

背景技術：

1、相關技術中，一類自動分析裝置，例如化學發光免疫分析儀，其加樣環節通常基于相應的加樣機構來實現，該加樣機構包括具有多個孔位的加樣盤以及依次設置在加樣盤的轉動路徑上的抓手操作位、樣本針操作位、試劑針操作位和混勻操作位。預稀釋加樣是上述自動分析裝置的一種常用的加樣方式，其具體流程為：控制抓手抓取一個反應杯放至當前處于抓手操作位的目標孔位內；轉動加樣盤以使目標孔位移動至樣本針操作位；控制樣本針對目標孔位內的反應杯加樣本；轉動加樣盤以使目標孔位移動至試劑針操作位；控制試劑針對目標孔位內的反應杯加稀釋液；轉動加樣盤以使目標孔位移動至混勻操作位；控制混勻器對目標孔位內的反應杯進行混勻操作；轉動加樣盤以使目標孔位轉動至樣本針操作位；控制樣本針吸取目標孔位內的反應杯內的稀釋樣本；轉動加樣盤以使目標孔位轉動至抓手操作位；控制抓手對目標孔位進行拋杯及換新杯的操作；在控制加樣盤進行相應的轉動的過程中，依次通過樣本針對目標孔位內的新反應杯加稀釋樣本、通過試劑針對目標孔位內的新反應杯加試劑以及通過混勻器對目標孔位內的新反應杯進行混勻操作；轉動加樣盤以使目標孔位移動至抓手操作位，并控制抓手將反應杯移動至孵育盤。

2、對于上述自動分析裝置的預稀釋加樣方式，在實際應用中發現其主要存在以下問題：

3、由于混勻器采用使反應杯發生小幅度振動的方式來實現混勻操作，在對盛放有稀釋樣本與試劑液的反應杯進行混勻操作之后，反應杯內的液體中不可避免地會存在氣泡，而氣泡的存在會在一定程度上影響自動分析裝置的最終分析檢測結果的準確性。

技術實現思路

1、本發明的目的在于解決相關技術中自動分析裝置的預稀釋加樣方式影響自動分析裝置的分析檢測結果的準確性的問題。

2、根據本發明的第一方面，提供一種自動分析儀器的預稀釋加樣方法，所述預稀釋加樣方法基于加樣機構實現，所述加樣機構包括加樣盤以及依次設置在所述加樣盤的轉動路徑上的抓手操作位、樣本針操作位、試劑針操作位和混勻操作位；

3、所述加樣盤具有至少四個孔位，所述加樣盤上的孔位分布滿足條件：若任一孔位當前處于所述混勻操作位，則存在另一孔位當前處于所述抓手操作位；有且僅當一孔位處于抓手操作位、樣本針操作位、試劑針操作位或者混勻操作位時，抓手、樣本針、試劑針和混勻器對該孔位內的反應杯進行相應操作；

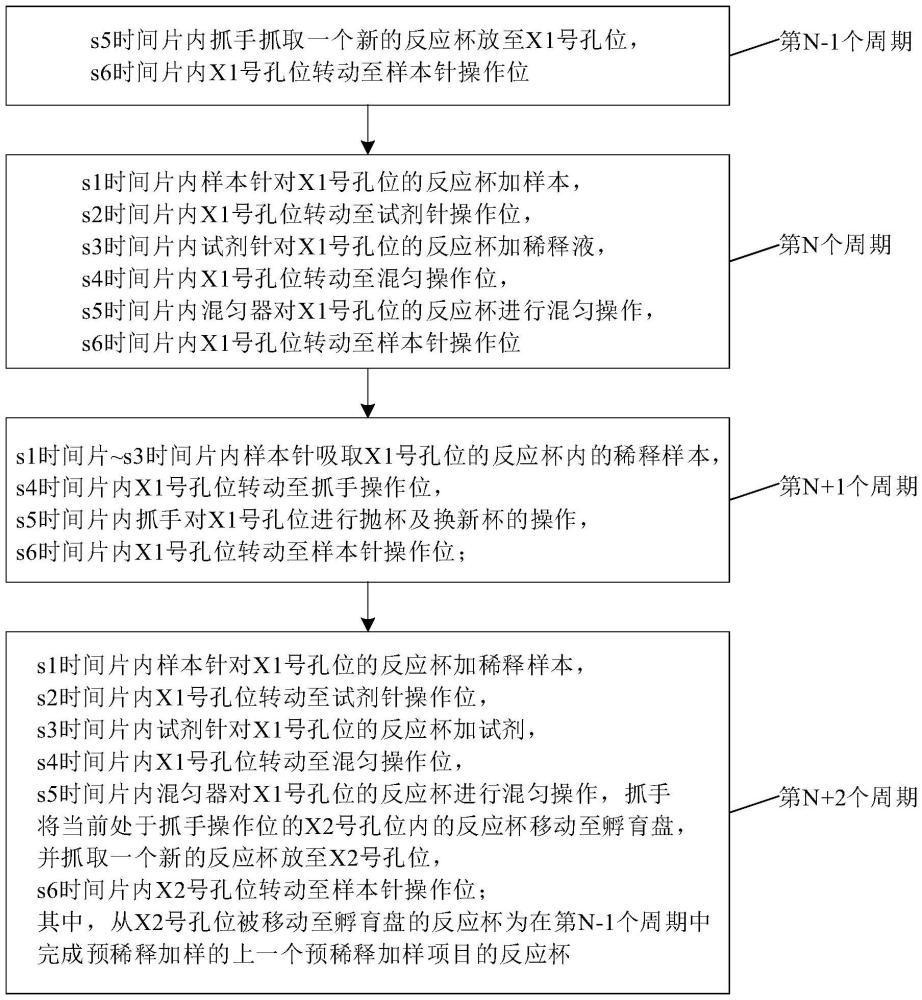

4、所述預稀釋加樣方法包括第一預稀釋加樣模式，所述第一預稀釋加樣模式將周期時間劃分為時間片s1～時間片s6，并執行以下操作：

5、第n-1個周期：s5時間片內抓手抓取一個新的反應杯放至x1號孔位，s6時間片內x1號孔位轉動至樣本針操作位；

6、第n個周期：s1時間片內樣本針對x1號孔位的反應杯加樣本，s2時間片內x1號孔位轉動至試劑針操作位，s3時間片內試劑針對x1號孔位的反應杯加稀釋液，s4時間片內x1號孔位轉動至混勻操作位，s5時間片內混勻器對x1號孔位的反應杯進行混勻操作，s6時間片內x1號孔位轉動至樣本針操作位；

7、第n+1個周期：s1時間片～s3時間片內樣本針吸取x1號孔位的反應杯內的稀釋樣本，s4時間片內x1號孔位轉動至抓手操作位，s5時間片內抓手對x1號孔位進行拋杯及換新杯的操作，s6時間片內x1號孔位轉動至樣本針操作位；

8、第n+2個周期：s1時間片內樣本針對x1號孔位的反應杯加稀釋樣本，s2時間片內x1號孔位轉動至試劑針操作位，s3時間片內試劑針對x1號孔位的反應杯加試劑，s4時間片內x1號孔位轉動至混勻操作位，s5時間片內混勻器對x1號孔位的反應杯進行混勻操作，抓手將當前處于抓手操作位的x2號孔位內的反應杯移動至孵育盤，并抓取一個新的反應杯放至x2號孔位，s6時間片內x2號孔位轉動至樣本針操作位；其中，從x2號孔位被移動至孵育盤的反應杯為在第n-1個周期中完成預稀釋加樣的上一個預稀釋加樣項目的反應杯。

9、根據發明的第二方面，提供另一種自動分析儀器的預稀釋加樣方法，所述預稀釋加樣方法基于加樣機構實現，所述加樣機構包括加樣盤以及依次設置在所述加樣盤的轉動路徑上的抓手操作位、樣本針操作位、試劑針操作位和混勻操作位；

10、所述加樣盤具有至少四個孔位，所述加樣盤上的孔位分布滿足條件：若任一孔位當前處于所述混勻操作位，則存在另一孔位當前處于所述抓手操作位；有且僅當一孔位處于抓手操作位、樣本針操作位、試劑針操作位或者混勻操作位時，抓手、樣本針、試劑針和混勻器對該孔位內的反應杯進行相應操作；

11、所述預稀釋加樣方法包括第二預稀釋加樣模式，所述第二預稀釋加樣模式將周期時間劃分為時間片s1～時間片s6，并執行以下操作：

12、第n-1個周期：s5時間片內抓手抓取一個新的反應杯放至x1號孔位，s6時間片內x1號孔位轉動至樣本針操作位；

13、第n個周期：s1時間片內樣本針對x1號孔位的反應杯加樣本，s2時間片內x1號孔位轉動至試劑針操作位，s3時間片內試劑針對x1號孔位的反應杯加稀釋液，s4時間片內x1號孔位轉動至混勻操作位，s5時間片內混勻器對x1號孔位的反應杯進行混勻操作，s6時間片內x1號孔位轉動至樣本針操作位；

14、第n+1個周期：s1時間片～s3時間片內樣本針吸取x1號孔位的反應杯內的稀釋樣本，s4時間片內x2號孔位轉動至抓手操作位，s5時間片內抓手抓取一個新的反應杯放至x2號孔位，s6時間片內x2號孔位轉動至樣本針操作位；

15、第n+2個周期：s1時間片內樣本針對x2號孔位的反應杯加稀釋樣本，s2時間片內x2號孔位轉動至試劑針操作位，s3時間片內試劑針對x2號孔位的反應杯加試劑，s4時間片內x2號孔位轉動至混勻操作位，s5時間片內混勻器對x2號孔位的反應杯進行混勻操作，s6時間片內x1號孔位轉動至樣本針操作位；

16、第n+3個周期：s1時間片～s3時間片內樣本針吸取x1號孔位的反應杯內的稀釋樣本，s4時間片內x2號孔位轉動至抓手操作位，s5時間片內抓手將x2號孔位內的反應杯轉移至孵育盤并在x2號孔位內放置一個新反應杯，s6時間片內x2號孔位轉動至樣本針操作位。

17、本發明的有益效果在于：

18、本發明的自動分析儀器的預稀釋加樣方法，第一預稀釋加樣模式適用于制備的稀釋樣本只能用于該次加樣、無法用于后續加樣的情況，因此在第n+1個周期的s5時間片內需要對x1號孔位進行拋杯。在第一預稀釋加樣模式下，盛放有稀釋樣本與試劑液的反應杯在經過混勻操作后，不會在當前周期內被轉移至孵育盤，而是再經過三個周期才流轉至孵育環節。具體地，在第n+2個周期中的s5時間片內抓手將當前處于抓手操作位的x2號孔位內的反應杯移動至孵育盤，該從x2號孔位被移動至孵育盤的反應杯為在第n-1個周期中完成預稀釋加樣的上一個預稀釋加樣項目的反應杯，由此可知在第n-1個周期中完成預稀釋加樣的反應杯在第n+2個周期中才被抓手轉移至孵育盤。在上述再經過三個周期的過程中，反應杯隨加樣盤繼續轉動，該繼續轉動的過程包括多個啟停過程，而在每個啟停過程結束之后，反應杯內的液體會因?yàn)閼T性而發生相對于混勻操作而言更大幅度的晃動，這種液體晃動的現象一方面會促進反應杯內液體的進一步混勻，另一方面有利于液體中氣泡的散出。

19、本發明的自動分析儀器的預稀釋加樣方法，第二預稀釋加樣模式適用于本次制備的稀釋樣本能夠用于后續加樣的情況，在第n+1個周期中無需拋杯，因?yàn)閤1號孔位的反應杯內的稀釋樣本可以繼續使用。在第n+2個周期中的s5時間片內經過混勻操作的反應杯并不會在該周期的s6時間片內流轉至孵育環節，而是在第n+3個周期中的s5時間片內才流轉至孵育環節。由此可知，與在第n+2個周期中的s6時間片流轉至孵育環節的方式相比，該反應杯多經歷了一次啟停過程，該反應杯內液體的混勻效果會相對更好，含氣泡量也相對更少。

20、根據以上可知，采用本發明的自動分析儀器的預稀釋加樣方法，能獲取到混勻效果相對更好、含氣泡量相對更少的待孵育液，從而在一定程度上提高自動分析裝置的分析檢測結果的準確性。

21、本發明的其他特征和優點將在隨后具體實施方式部分予以詳細說明。
