本技術涉及官窯陶藝，具體的，涉及一種用于官窯陶藝的燒制架。

背景技術：

1、陶瓷是陶器與瓷器的統稱，同時也是我國的一種工藝美術品，遠在新石器時代，我國已有風格粗獷、樸實的彩陶和黑陶。陶與瓷的質地不同，性質各異。陶，是以粘性較高、可塑性較強的粘土為主要原料制成的，不透明、有細微氣孔和微弱的吸水性，擊之聲濁。瓷是以粘土、長石和石英制成，半透明，不吸水、抗腐蝕，胎質堅硬緊密，叩之聲脆。我國傳統的陶瓷工藝美術品，質高形美，具有高度的藝術價值，聞名于世界

2、經檢索，現有專利（公告號：cn214039587u）公開了陶瓷燒制用y型支架，包括若干上下分布的y形架，y形架包括正三角形支撐板和三個分別與支撐板三個角連接的支撐桿，相鄰兩個支撐桿間的夾角為120°，高度調節立柱包括豎直的連接柱，連接柱底面的調節凹槽內螺紋連接有帶有外螺紋的旋轉柱。本實用新型用于高檔陶瓷制品的釉燒，三個支撐桿呈120°夾角分布，從而保證給陶瓷制品燒成時以最佳支撐，同時其穩定性也是最好的，支撐桿頂面設有容納凹槽以便需要時放入頂針。此外，相鄰兩個y形架之間放置待釉燒高檔陶瓷，相鄰兩個y形架之間的間距可以通過高度調節立柱來調節，從而增加待釉燒高檔陶瓷放置空間的高度，方便高檔陶瓷安放，上述實用新型通過調節立柱的高度，從而增加陶瓷的放置的空間高度，提高陶瓷的燒制率，但上述裝置無法進行運輸，因此需要先將該裝置放置在窯內，再將需要陶瓷胚運輸至燒制窯內，才能將陶瓷胚體逐一擺放在該裝置上進行燒制，從而在搬運過程中產生較大的運輸成本，提高了時間成本，進而降低了燒制效率。

技術實現思路

1、本實用新型提出一種用于官窯陶藝的燒制架，解決了相關技術中的在搬運過程中產生較大的運輸成本，提高了時間成本，進而降低了燒制效率問題。

2、本實用新型的技術方案如下：一種用于官窯陶藝的燒制架，包括：運輸車，所述運輸車的兩側均轉動連接有若干個行走輪，所述運輸車的后端兩側外壁均固定連接有推把，所述運輸車的上端設置有第一燒制組件，用于對大型陶瓷進行燒制保護，所述第一燒制組件的內側左右兩側均設置有第一放置組件，用于放置大型陶瓷胚體，所述第一燒制組件的底端四周均設置有固定組件，用于對第一燒制組件進行限位，所述第一燒制組件的頂端設置有第二燒制組件，用于對小型陶瓷進行燒制保護，所述第二燒制組件的內側左右兩端均設置有第二放置組件，用于放置小型陶瓷胚體。

3、優選的，所述第一燒制組件包括設置于運輸車頂端外壁的第一耐高溫陶瓷底座，所述第一耐高溫陶瓷底座的底端兩側外壁均開設有第一卡合槽。

4、優選的，所述第一燒制組件還包括貫穿開設于第一耐高溫陶瓷底座頂端兩側外壁的若干個第一透氣槽，若干個所述第一透氣槽水平等距分布于第一耐高溫陶瓷底座的頂端兩側，若干個所述第一透氣槽的四周外部均設置有第一固定柱，四個所述第一固定柱的底端均與第一耐高溫陶瓷底座的頂端外壁固定連接。

5、優選的，所述第一燒制組件還包括固定連接于四個第一固定柱之間的兩個第一u型連接桿，上側所述第一u型連接桿的左右側頂端外壁均固定連接有第一卡合座，所述第一耐高溫陶瓷底座的左右兩側外壁均固定連接有第一把手。

6、優選的，所述第一放置組件包括設置于第一耐高溫陶瓷底座頂端外壁的第一放置板，所述第一放置板的頂端四角均卡合連接有第一卡合桿，四個所述第一卡合桿的底端均與第一耐高溫陶瓷底座的內壁卡合連接。

7、優選的，所述固定組件還包括固定連接于第一耐高溫陶瓷底座四周外壁的限位塊，四個所述限位塊的內壁均卡合連接有限位桿，所述限位桿的底端均與運輸車的頂端卡合連接。

8、優選的，所述第二燒制組件包括設置于上側第一u型連接桿頂端的第二耐高溫燒制底座，所述第二耐高溫燒制底座的底端兩側均開設有第二卡合槽，兩個所述第二卡合槽均與第一卡合桿卡合連接。

9、優選的，所述第二燒制組件還包括貫穿開設于第二耐高溫燒制底座頂端兩側外壁的若干個第二透氣槽，若干個所述第二透氣槽水平等距分布于第二耐高溫燒制底座的頂端兩側，所述第二耐高溫燒制底座的頂端四角均固定連接有第二固定柱，四個所述第二固定柱的頂端固定連接有第二u型連接桿。

10、優選的，所述第二燒制組件還包括固定連接于第二u型連接桿頂端兩側外壁的第二卡合座，所述第二耐高溫燒制底座的兩側外壁均固定連接有第二把手。

11、優選的，所述第二放置組件包括設置于第二耐高溫燒制底座頂端外壁的第二放置板，所述第二放置板的頂端四角均卡合連接有第二卡合桿，四個所述第二卡合桿的底端均與第二耐高溫燒制底座的頂端卡合連接。

12、本實用新型的工作原理及有益效果為：

13、本實用新型中，先通過第一放置板擺放好陶瓷，再將擺放好陶瓷的第一放置板放置在第一耐高溫陶瓷底座上，通過第一卡合桿進行固定，再將第二放置板擺放好小型陶瓷，再將擺放好小型陶瓷的第二放置板放置在第二耐高溫燒制底座，通過第二卡合桿進行固定，從而方便使用者在擺放完成后進行快速搬運，提高了使用者的搬運效率，從而降低了使用者的搬運成本，同時根據陶瓷大小進行選擇擺放，提高了該裝置的燒制效率，進而提高了該裝置的實用效率；

技術特征：

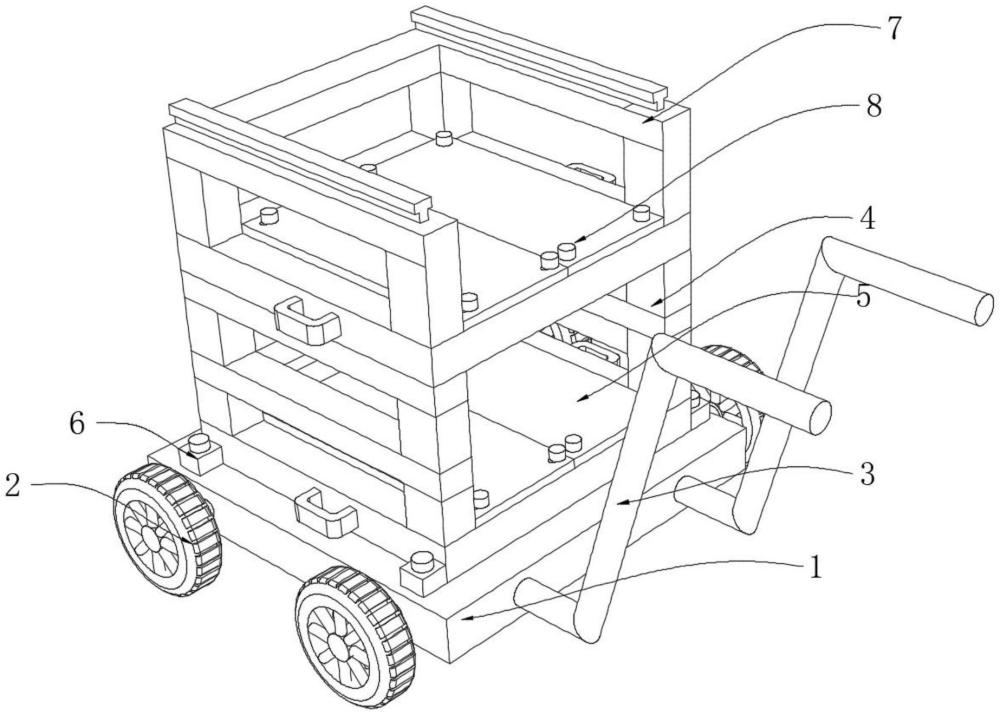

1.一種用于官窯陶藝的燒制架，包括：運輸車（1），其特征在于，所述運輸車（1）的兩側均轉動連接有若干個行走輪（2），所述運輸車（1）的后端兩側外壁均固定連接有推把（3），所述運輸車（1）的上端設置有第一燒制組件（4），用于對大型陶瓷進行燒制保護，所述第一燒制組件（4）的內側左右兩側均設置有第一放置組件（5），用于放置大型陶瓷胚體，所述第一燒制組件（4）的底端四周均設置有固定組件（6），用于對第一燒制組件（4）進行限位，所述第一燒制組件（4）的頂端設置有第二燒制組件（7），用于對小型陶瓷進行燒制保護，所述第二燒制組件（7）的內側左右兩端均設置有第二放置組件（8），用于放置小型陶瓷胚體。

2.根據權利要求1所述的一種用于官窯陶藝的燒制架，其特征在于，所述第一燒制組件（4）包括設置于運輸車（1）頂端外壁的第一耐高溫陶瓷底座（401），所述第一耐高溫陶瓷底座（401）的底端兩側外壁均開設有第一卡合槽（402）。

3.根據權利要求2所述的一種用于官窯陶藝的燒制架，其特征在于，所述第一燒制組件（4）還包括貫穿開設于第一耐高溫陶瓷底座（401）頂端兩側外壁的若干個第一透氣槽（403），若干個所述第一透氣槽（403）水平等距分布于第一耐高溫陶瓷底座（401）的頂端兩側，若干個所述第一透氣槽（403）的四周外部均設置有第一固定柱（404），四個所述第一固定柱（404）的底端均與第一耐高溫陶瓷底座（401）的頂端外壁固定連接。

4.根據權利要求3所述的一種用于官窯陶藝的燒制架，其特征在于，所述第一燒制組件（4）還包括固定連接于四個第一固定柱（404）之間的兩個第一u型連接桿（405），上側所述第一u型連接桿（405）的左右側頂端外壁均固定連接有第一卡合座（406），所述第一耐高溫陶瓷底座（401）的左右兩側外壁均固定連接有第一把手（407）。

5.根據權利要求2所述的一種用于官窯陶藝的燒制架，其特征在于，所述第一放置組件（5）包括設置于第一耐高溫陶瓷底座（401）頂端外壁的第一放置板（501），所述第一放置板（501）的頂端四角均卡合連接有第一卡合桿（502），四個所述第一卡合桿（502）的底端均與第一耐高溫陶瓷底座（401）的內壁卡合連接。

6.根據權利要求2所述的一種用于官窯陶藝的燒制架，其特征在于，所述固定組件（6）還包括固定連接于第一耐高溫陶瓷底座（401）四周外壁的限位塊（601），四個所述限位塊（601）的內壁均卡合連接有限位桿（602），所述限位桿（602）的底端均與運輸車（1）的頂端卡合連接。

7.根據權利要求4所述的一種用于官窯陶藝的燒制架，其特征在于，所述第二燒制組件（7）包括設置于上側第一u型連接桿（405）頂端的第二耐高溫燒制底座（701），所述第二耐高溫燒制底座（701）的底端兩側均開設有第二卡合槽（702），兩個所述第二卡合槽（702）均與第一卡合桿（502）卡合連接。

8.根據權利要求7所述的一種用于官窯陶藝的燒制架，其特征在于，所述第二燒制組件（7）還包括貫穿開設于第二耐高溫燒制底座（701）頂端兩側外壁的若干個第二透氣槽（703），若干個所述第二透氣槽（703）水平等距分布于第二耐高溫燒制底座（701）的頂端兩側，所述第二耐高溫燒制底座（701）的頂端四角均固定連接有第二固定柱（704），四個所述第二固定柱（704）的頂端固定連接有第二u型連接桿（705）。

9.根據權利要求8所述的一種用于官窯陶藝的燒制架，其特征在于，所述第二燒制組件（7）還包括固定連接于第二u型連接桿（705）頂端兩側外壁的第二卡合座（706），所述第二耐高溫燒制底座（701）的兩側外壁均固定連接有第二把手（707）。

10.根據權利要求8所述的一種用于官窯陶藝的燒制架，其特征在于，所述第二放置組件（8）包括設置于第二耐高溫燒制底座（701）頂端外壁的第二放置板（801），所述第二放置板（801）的頂端四角均卡合連接有第二卡合桿（802），四個所述第二卡合桿（802）的底端均與第二耐高溫燒制底座（701）的頂端卡合連接。

技術總結
本技術涉及官窯陶藝技術領域，提出了一種用于官窯陶藝的燒制架，包括：運輸車，所述運輸車的兩側均轉動連接有若干個行走輪，所述運輸車的后端兩側外壁均固定連接有推把，所述運輸車的上端設置有第一燒制組件，用于對大型陶瓷進行燒制保護，所述第一燒制組件的內側左右兩側均設置有第一放置組件，用于放置大型陶瓷胚體，所述第一燒制組件的底端四周均設置有固定組件，用于對第一燒制組件進行限位，所述第一燒制組件的頂端設置有第二燒制組件，用于對小型陶瓷進行燒制保護，所述第二燒制組件的內側左右兩端均設置有第二放置組件，用于放置小型陶瓷胚體，方便使用者在擺放完成后進行快速搬運，提高了使用者的搬運效率。

技術研發人員：何建平,何曉勝
受保護的技術使用者：湖北明窯陶藝股份有限公司
技術研發日：20240711
技術公布日：2025/4/28
