本發明涉及測量儀設備，具體是一種便于定位的三坐標測量裝置。

背景技術：

1、三坐標測量裝置也被稱之為三坐標測量儀,指的是能夠對物體的幾何形狀的長度、寬度以及高度等數據進行測量的儀器,使用非常廣泛。

2、對物品進行測量時，普遍需要對物品進行夾持定位，現有的測量設備在測量時，夾持位置由于存在夾具，易對物品的長、寬、高等數據測量造成影響，需要人工多次調整夾持位置，使用效果較差。

技術實現思路

1、本發明的目的在于提供一種便于定位的三坐標測量裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：

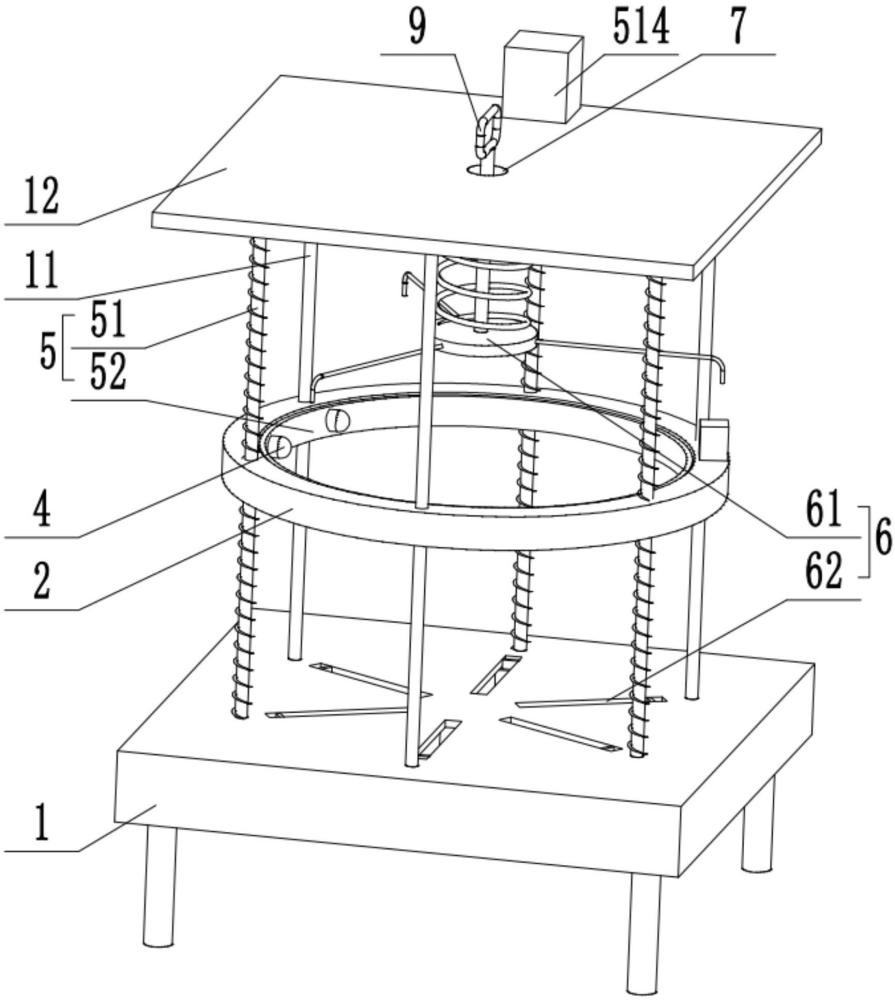

3、一種便于定位的三坐標測量裝置，包括工作臺，工作臺表面固定安裝有多組支撐桿，多組支撐桿頂端共同固定安裝有頂板，工作臺與頂板之間設置有承載環，所述承載環內側壁設置有高度測量儀，所述承載環內側壁設置有掃描測量儀，所述承載環表面設置有測量機構，所述測量機構包括有升降組件與旋轉組件，所述升降組件位于頂板與工作臺之間并且與承載環相連接，升降組件用以控制承載環沿豎直方向移動，所述旋轉組件位于承載環內并且與掃描測量儀相連接，旋轉組件用以控制掃描測量儀沿承載環內側壁轉動，所述工作臺與頂板之間設置有定位機構，所述定位機構包括有頂夾持組件與底夾持組件，所述頂夾持組件位于頂板底壁處，頂夾持組件用以對待測物品頂端施加壓力，所述底夾持組件包括有底夾持件、定位部以及限位部，所述底夾持件設置有多組，所述定位部位于工作臺內并且與底夾持件相連接，定位部控制多組底夾持件在工作臺表面呈環形等間距分布，所述限位部包括有第一卡接件與第二卡接件，第一卡接件通過與第二卡接件相互配合的方式用以在工作臺表面調整多組底夾持件的位置。

4、作為本發明進一步的方案：所述升降組件包括有頂板與工作臺之間轉動安裝的多組呈環形分布的螺紋桿，所述螺紋桿與承載環螺紋連接，螺紋桿表面固定安裝有同步齒盤，多組同步齒盤共同連接有同步帶，一組螺紋桿的頂端延伸至頂板上方并且連接有第一電機。

5、作為本發明進一步的方案：所述旋轉組件包括有承載環內側壁開設的環槽，所述環槽內轉動安裝有滑動環，所述滑動環延伸至環槽外側并且固定安裝有內環，所述掃描測量儀以及高度測量儀分別固定安裝于內環表面，所述滑動環環形側壁設置有齒圈，所述承載環內開設有與環槽相連通的控制腔，所述承載環表面固定安裝有第二電機，第二電機的輸出軸延伸至控制腔內并且固定安裝有傳動齒盤，所述傳動齒盤與齒圈嚙合連接。

6、作為本發明進一步的方案：所述頂夾持組件包括有頂板底壁固定安裝的擠壓彈簧，所述擠壓彈簧的伸縮端固定安裝有頂壓件，所述頂壓件四周固定安裝有多組與承載環相互配合的擋桿。

7、作為本發明進一步的方案：所述定位部包括有工作臺內部開設的多組呈環形分布的伸縮腔，所述工作臺表面向下開設有與伸縮腔連通的連接槽，所述伸縮腔內滑動安裝有固定塊，所述底夾持件沿豎直方向滑動安裝于固定塊內，所述伸縮腔相對的兩側壁分別開設有導向槽，所述導向槽為折線形結構，所述底夾持件側壁固定安裝有延伸固定塊外側的導向柱，所述導向柱與導向槽滑動連接，所述伸縮腔側壁固定安裝有控制彈簧，所述控制彈簧的伸縮端與固定塊相連接。

8、作為本發明進一步的方案：所述第一卡接件包括有固定塊底壁開設的卡接槽，所述伸縮腔底壁開設有第一伸縮槽，第一伸縮槽內滑動安裝有與卡接槽相互配合的第一卡接柱，第一伸縮槽底壁固定安裝有與第一卡接柱相連接的定位彈簧，所述工作臺表面向下開設有與第一伸縮槽相連通的線槽，所述第一卡接柱底壁固定安裝有控制繩，所述控制繩遠離第一卡接柱的一端穿過線槽延伸至工作臺表面并且固定安裝有第一磁性塊，所述承載環底壁固定安裝有與第一磁性塊相互配合的第二磁性塊。

9、作為本發明進一步的方案：所述第二卡接件包括有伸縮腔底壁開設的多組并列分布的第二伸縮槽，所述第二伸縮槽內沿豎直方向滑動安裝有與卡接槽相互配合的第二卡接柱，所述第二卡接柱底壁固定安裝有連桿，多組連桿延伸至工作臺下方并且共同固定安裝有控制盤，所述控制盤由磁性材料制成，所述工作臺底壁固定安裝有與控制盤相互配合的磁性片。

10、作為本發明再進一步的方案：所述頂板中部開設有通孔，所述頂壓件表面固定安裝有豎桿，所述豎桿頂端穿過通孔延伸至頂板上方并且固定安裝有拉環。

11、與現有技術相比，本發明的有益效果是：通過設置由底夾持件、定位部、限位部組成的底夾持組件與頂夾持組件相互配合，在整個測量過程中，可以由待測物品的頂部和底部依次自動切換進而對待測物品進行夾持固定，有效避免夾持位置對測量過程造成干擾，有效提高測量精度。解決了目前夾持位置由于存在夾具，易對物品的數據測量造成影響，需要人工多次調整夾持位置，使用效果較差的問題。

技術特征：

1.一種便于定位的三坐標測量裝置，包括工作臺，工作臺表面固定安裝有多組支撐桿，多組支撐桿頂端共同固定安裝有頂板，工作臺與頂板之間設置有承載環，所述承載環內側壁設置有高度測量儀，所述承載環內側壁設置有掃描測量儀，其特征在于，所述承載環表面設置有測量機構，所述測量機構包括有升降組件與旋轉組件；

2.根據權利要求1所述的一種便于定位的三坐標測量裝置，其特征在于，所述升降組件包括有頂板與工作臺之間轉動安裝的多組呈環形分布的螺紋桿，所述螺紋桿與承載環螺紋連接，螺紋桿表面固定安裝有同步齒盤，多組同步齒盤共同連接有同步帶，一組螺紋桿的頂端延伸至頂板上方并且連接有第一電機。

3.根據權利要求1所述的一種便于定位的三坐標測量裝置，其特征在于，所述旋轉組件包括有承載環內側壁開設的環槽，所述環槽內轉動安裝有滑動環，所述滑動環延伸至環槽外側并且固定安裝有內環，所述掃描測量儀以及高度測量儀分別固定安裝于內環表面，所述滑動環環形側壁設置有齒圈，所述承載環內開設有與環槽相連通的控制腔，所述承載環表面固定安裝有第二電機，第二電機的輸出軸延伸至控制腔內并且固定安裝有傳動齒盤，所述傳動齒盤與齒圈嚙合連接。

4.根據權利要求1所述的一種便于定位的三坐標測量裝置，其特征在于，所述頂夾持組件包括有頂板底壁固定安裝的擠壓彈簧，所述擠壓彈簧的伸縮端固定安裝有頂壓件，所述頂壓件四周固定安裝有多組與承載環相互配合的擋桿。

5.根據權利要求1所述的一種便于定位的三坐標測量裝置，其特征在于，所述定位部包括有工作臺內部開設的多組呈環形分布的伸縮腔，所述工作臺表面向下開設有與伸縮腔連通的連接槽，所述伸縮腔內滑動安裝有固定塊，所述底夾持件沿豎直方向滑動安裝于固定塊內，所述伸縮腔相對的兩側壁分別開設有導向槽，所述導向槽為折線形結構，所述底夾持件側壁固定安裝有延伸固定塊外側的導向柱，所述導向柱與導向槽滑動連接，所述伸縮腔側壁固定安裝有控制彈簧，所述控制彈簧的伸縮端與固定塊相連接。

6.根據權利要求5所述的一種便于定位的三坐標測量裝置，其特征在于，所述第一卡接件包括有固定塊底壁開設的卡接槽，所述伸縮腔底壁開設有第一伸縮槽，第一伸縮槽內滑動安裝有與卡接槽相互配合的第一卡接柱，第一伸縮槽底壁固定安裝有與第一卡接柱相連接的定位彈簧，所述工作臺表面向下開設有與第一伸縮槽相連通的線槽，所述第一卡接柱底壁固定安裝有控制繩，所述控制繩遠離第一卡接柱的一端穿過線槽延伸至工作臺表面并且固定安裝有第一磁性塊，所述承載環底壁固定安裝有與第一磁性塊相互配合的第二磁性塊。

7.根據權利要求6所述的一種便于定位的三坐標測量裝置，其特征在于，所述第二卡接件包括有伸縮腔底壁開設的多組并列分布的第二伸縮槽，所述第二伸縮槽內沿豎直方向滑動安裝有與卡接槽相互配合的第二卡接柱，所述第二卡接柱底壁固定安裝有連桿，多組連桿延伸至工作臺下方并且共同固定安裝有控制盤，所述控制盤由磁性材料制成，所述工作臺底壁固定安裝有與控制盤相互配合的磁性片。

8.根據權利要求4所述的一種便于定位的三坐標測量裝置，其特征在于，所述頂板中部開設有通孔，所述頂壓件表面固定安裝有豎桿，所述豎桿頂端穿過通孔延伸至頂板上方并且固定安裝有拉環。

技術總結
本發明屬于測量儀設備技術領域，公開了一種便于定位的三坐標測量裝置，其技術要點是：包括工作臺，工作臺表面固定安裝有多組支撐桿，多組支撐桿頂端共同固定安裝有頂板，工作臺與頂板之間設置有承載環，所述承載環內側壁設置有高度測量儀，所述承載環內側壁設置有掃描測量儀，所述承載環表面設置有測量機構，所述測量機構包括有升降組件與旋轉組件，所述工作臺與頂板之間設置有定位機構，所述定位機構包括有頂夾持組件與底夾持組件，所述底夾持組件包括有底夾持件、定位部以及限位部，通過設置底夾持組件與頂夾持組件相互配合，在整個測量過程中，可以由待測物品的頂部和底部依次自動切換進而對待測物品進行夾持固定。

技術研發人員：潘珺,曹珊珊,曹叢,張帥,滿曼,李世君
受保護的技術使用者：山東省計量科學研究院
技術研發日：
技術公布日：2025/4/28
