本技術涉及燃燒器，尤其涉及一種旋轉燃燒器。

背景技術：

1、目前，隨著人們生活水平的提高，對廚房電器的要求也越來越高，在這種情況下，燃氣燃燒器被廣泛應用，其主要工作原理是通過燃氣管將燃氣引導至燃燒器的爐座，然后以爐座上的火蓋導入燃氣進行燃燒。

2、但是，現有的燃燒器的爐座主要是固定在灶臺上，且安裝在爐座上的鍋架也是裝配在爐座上，在使用時，不能根據烹飪器具的位置進行調整，這樣烹飪器具使用場景受限。

3、而能夠轉動的燃燒器中，由于燃氣管都是設置在爐座內的，若是爐座轉動，則容易出現燃氣管打結，或者在轉動不到位時就開啟燃氣，導致燃氣泄漏。且在運動時爐座上的鍋架等結構容易與灶臺面板或者玻璃面板出現刮擦。

技術實現思路

1、為了克服上述現有技術所述的至少一種缺陷，本實用新型提供一種旋轉燃燒器，其爐座可以旋轉，且在旋轉過程，實現轉動范圍限制以及定位；同時還可以轉動過程中以爐座上下，減少刮擦。

2、本實用新型為解決其問題所采用的技術方案是：

3、一種旋轉燃燒器，包括，

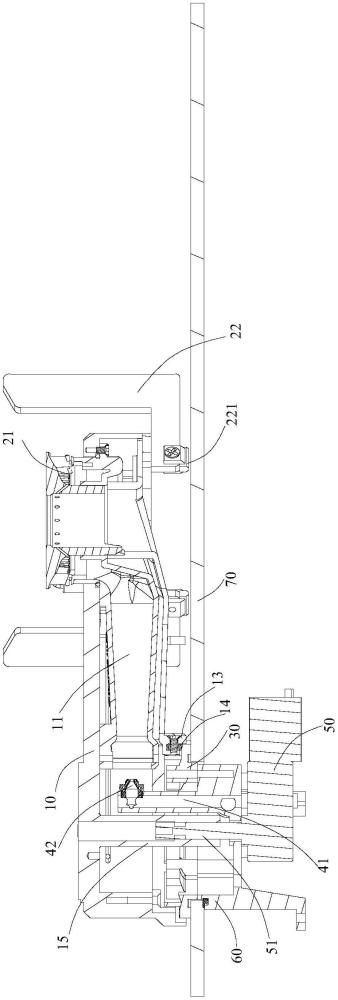

4、爐頭組件，包括爐座以及爐頭，所述爐座的一端為安裝端，所述爐座的另一端設有所述爐頭；所述安裝端設有第一定位部以及第一引導部；所述爐座內設有燃氣通道；所述燃氣通道的一端為進氣端，所述燃氣通道的另一端為出氣端，所述出氣端用于引導燃氣至所述爐頭；

5、引導座，所述安裝端可轉動的安裝于所述引導座，所述引導座上設有第二定位部以及第二引導部，所述第二定位部用于與所述第一定位部定位抵靠，以限制所述安裝端轉動；所述第二引導部用于在所述安裝端轉動時與所述第一引導部滑動配合，以引導所述安裝端沿所述引導座的高度方向運動；

6、燃氣控制組件，包括燃氣管以及燃氣閥，所述燃氣管穿過所述引導座并用于與所述燃氣通道對應貫通；所述燃氣閥用于開啟或者關閉所述燃氣管；所述燃氣閥用于在所述第二定位部與所述第一定位部定位抵靠后開啟。

7、進一步地，所述安裝端的底端設有第一定位塊，所述引導座周向上設有第二定位塊；所述第一定位塊用于與所述第二定位塊定位抵靠。

8、進一步地，所述第二定位塊設有至少兩個，相鄰兩個所述第二定位塊之間設有所述第一定位塊。

9、進一步地，所述第二引導部為引導軌道，所述引導軌道在所述引導座的周向上逐漸傾斜；所述第一引導部與所述引導軌道滑動配合；所述第一引導部為滾動軸承；所述引導座上設有至少兩個所述引導軌道，至少兩個所述引導軌道在所述引導座的周向上依次分布；至少兩個所述引導軌道在所述引導座的周向上的傾斜方向一致。

10、進一步地，該旋轉燃燒器還包括驅動組件；所述驅動組件用于帶動所述安裝端轉動；所述驅動組件包括電機以及檢測器，所述電機的轉軸與所述安裝端滑動連接，所述檢測器用于在第一定位部和所述第二定位部定位抵靠時傳送定位信號，所述電機以及所述燃氣閥均接收所述定位信號。

11、進一步地，所述檢測器包括電流傳感器，所述電流傳感器用于檢測所述電機的工作電流并發送電流信號；所述燃氣閥用于根據所述電流信號開啟。

12、進一步地，所述驅動組件還包括連接座，所述安裝端與所述連接座通過彈性組件連接，所述彈性組件包括螺栓以及彈性部件，所述螺栓穿接于所述安裝端，并穿過所述彈性部件與所述連接座連接。

13、進一步地，所述安裝端的底端設有轉動套，所述電機的轉軸滑動連接于所述轉動套內；所述轉動套的內壁為第一扁平限位面；所述電機的轉軸外表面為第二扁平限位面；所述第一扁平限位面與所述第二扁平限位面抵靠。

14、進一步地，所述燃氣管的頂端設有噴嘴，所述噴嘴用于引導燃氣噴射至所述進氣端；所述燃氣管的頂端設有出氣孔，所述噴嘴螺紋連接于所述出氣孔。

15、進一步地，所述爐頭組件還包括爐頭面板；所述爐頭面板上設有安裝口，所述引導座安裝于所述安裝口；所述爐頭包括鍋架以及火蓋圈，所述火蓋圈設于所述爐座的端部，并與所述燃氣通道導通；所述鍋架的底端固接于所述爐座的底端；所述鍋架的頂端由所述爐座的頂端面伸出并圍設于所述火蓋圈的外周。

16、綜上所述，本實用新型具有如下技術效果：

17、1、本申請中的燃氣管是穿設在引導座，而引導座相對灶臺不動，故在爐座轉動時，爐座內固定的燃氣通道轉動即可，而燃氣管則不會動，故爐座轉動過程中不會出現打結、漏氣等情況。此外，由于爐座上設有第一定位部，對應在引導座上設置第二定位部，在爐座轉動至一定范圍之后，第一定位部和第二定位部抵靠，可以防止爐座進一步轉動，此時說明爐座已經轉動到位，燃氣管便可以對準至轉動后爐座的燃氣通道，燃氣閥開啟即可，也即爐座轉動至定位位置，燃氣閥開啟才能使燃氣管通氣，因此可以完全避免漏氣的可能性。

18、2、在爐座相對引導座轉動過程中，爐座上的第一引導部與引導座上的第二引導部滑動配合，第二引導部可以引導第一引導部沿爐座向上運動，這樣在爐座轉動至其他位置使用時，爐座便可以相對灶臺抬起，使得爐座與灶臺臺面之間具有間隔，不會出現刮損的情況。且在轉動到位后，爐座上的第一引導部由引導座的第二引出部承托支撐，可以減少爐座向下掉落。

技術特征：

1.一種旋轉燃燒器，其特征在于，包括，

2.根據權利要求1所述的旋轉燃燒器，其特征在于，所述安裝端的底端設有第一定位塊，所述引導座周向上設有第二定位塊；所述第一定位塊用于與所述第二定位塊定位抵靠。

3.根據權利要求2所述的旋轉燃燒器，其特征在于，所述第二定位塊設有至少兩個，相鄰兩個所述第二定位塊之間設有所述第一定位塊。

4.根據權利要求1所述的旋轉燃燒器，其特征在于，所述第二引導部為引導軌道，所述引導軌道在所述引導座的周向上逐漸傾斜；所述第一引導部與所述引導軌道滑動配合；所述第一引導部為滾動軸承；所述引導座上設有至少兩個所述引導軌道，至少兩個所述引導軌道在所述引導座的周向上依次分布；至少兩個所述引導軌道在所述引導座的周向上的傾斜方向一致。

5.根據權利要求1所述的旋轉燃燒器，其特征在于，該旋轉燃燒器還包括驅動組件；所述驅動組件用于帶動所述安裝端轉動；所述驅動組件包括電機以及檢測器，所述電機的轉軸與所述安裝端滑動連接，所述檢測器用于在第一定位部和所述第二定位部定位抵靠時傳送定位信號，所述電機以及所述燃氣閥均接收所述定位信號。

6.根據權利要求5所述的旋轉燃燒器，其特征在于，所述檢測器包括電流傳感器，所述電流傳感器用于檢測所述電機的工作電流并發送電流信號；所述燃氣閥用于根據所述電流信號開啟。

7.根據權利要求5所述的旋轉燃燒器，其特征在于，所述驅動組件還包括連接座，所述安裝端與所述連接座通過彈性組件連接，所述彈性組件包括螺栓以及彈性部件，所述螺栓穿接于所述安裝端，并穿過所述彈性部件與所述連接座連接。

8.根據權利要求5所述的旋轉燃燒器，其特征在于，所述安裝端的底端設有轉動套，所述電機的轉軸滑動連接于所述轉動套內；所述轉動套的內壁為第一扁平限位面；所述電機的轉軸外表面為第二扁平限位面；所述第一扁平限位面與所述第二扁平限位面抵靠。

9.根據權利要求1-7任一項所述的旋轉燃燒器，其特征在于，所述燃氣管的頂端設有噴嘴，所述噴嘴用于引導燃氣噴射至所述進氣端；所述燃氣管的頂端設有出氣孔，所述噴嘴螺紋連接于所述出氣孔。

10.根據權利要求1-7任一項所述的旋轉燃燒器，其特征在于，所述爐頭組件還包括爐頭面板；所述爐頭面板上設有安裝口，所述引導座安裝于所述安裝口；所述爐頭包括鍋架以及火蓋圈，所述火蓋圈設于所述爐座的端部，并與所述燃氣通道導通；所述鍋架的底端固接于所述爐座的底端；所述鍋架的頂端由所述爐座的頂端面伸出并圍設于所述火蓋圈的外周。

技術總結
本技術公開了一種旋轉燃燒器，爐頭組件，包括爐座以及爐頭，爐座的一端為安裝端，爐座的另一端設有爐頭；安裝端設有第一定位部以及第一引導部；爐座內設有燃氣通道；燃氣通道的一端為進氣端，燃氣通道的另一端為出氣端；引導座，引導座上設有第二定位部以及第二引導部，第二定位部用于與第一定位部定位抵靠，以限制安裝端轉動；第二引導部用于在安裝端轉動時與第一引導部滑動配合，以引導安裝端沿引導座的高度方向運動；燃氣控制組件，包括燃氣管以及燃氣閥，燃氣閥用于在第二定位部與第一定位部定位抵靠后開啟。本技術爐座可以旋轉，且在旋轉過程，實現轉動范圍限制以及定位；同時還可以轉動過程中以爐座上下，減少刮擦。

技術研發人員：錢意,郭聰穎,梁興鵬
受保護的技術使用者：深圳火王智能廚電股份有限公司
技術研發日：20240627
技術公布日：2025/4/28
