本技術涉及木板加工設備，具體涉及一種木門生產用拋光裝置。

背景技術：

1、木材在加工成產品時，需要用到切割機、拋光機、鉆孔機等，在對木板打磨時，需要用到拋光機對木板進行拋光，以保證木板表面的平整性。

2、而現有的木板拋光設備，通常對板材的上下端面進行拋光，不能夠在對端面拋光時對側邊進行拋光。

技術實現思路

1、有鑒于此，本實用新型提供一種木門生產用拋光裝置，本實用新型可以對不同厚度的木板的兩側進行打磨拋光。

2、為解決上述技術問題，本實用新型提供一種木門生產用拋光裝置，包括支架以及設置在支架上的傳送機構，傳送機構包括傳送帶的，傳送帶能夠對木板進行傳送，對應傳送帶在支架兩側均設有支板，每個支板上均通過多個伸縮組件設有夾板，伸縮組件能夠對夾板提供支撐與導向，夾板為l形結構，每個夾板上均設有置物槽，置物槽貫穿設置在夾板上，每個置物槽上下兩端均設有連接板，每個連接板上均設有多個軸承座，連接板為軸承座提供支撐，每個軸承座上均設有轉桿，轉桿能夠在軸承座上旋轉，多個轉桿之間通過傳動機構相連接，傳動機構能夠帶動多個轉桿同時轉動，每組轉桿之間均設有摩擦輥，摩擦輥能夠對木板的兩側進行打磨拋光。

3、傳動機構包括設置在夾板上的驅動電機，驅動電機的輸出軸上和多個轉桿端部均設有皮帶輪，多個皮帶輪之間通過皮帶相連接；即通過皮帶能夠帶動多個皮帶輪轉動。

4、轉桿的端部與摩擦輥兩端均設有螺紋孔，對應螺紋孔設有緊固螺栓；即通過緊固螺栓能夠將摩擦輥固定在兩個轉桿之間。

5、伸縮組件包括設置在支板上的支撐桿，支撐桿上設有滑槽，滑槽內設有活動桿，活動桿能夠在滑槽內滑動，活動桿端部與夾板相連接，活動桿能夠帶動夾板移動，滑槽內還設有彈簧，彈簧一端與活動桿端部相連接，彈簧另一端與滑槽端部相連接；即彈簧始終能夠將活動桿向滑槽外推動。

6、活動桿與滑槽均為t形結構；即活動桿在滑動過程中不會從滑槽內脫落。

7、傳送帶上設有多個卡條；即卡條能夠對木板進行限位。

8、綜上所述，與現有技術相比，本申請包括以下至少一種有益技術效果：

9、1、傳送機構能夠對木板進行傳送，在傳送的過程中多個摩擦輥能夠對木板的兩側進行打磨拋光，從而就能夠適用于不同厚度的木板進行打磨拋光。

10、2、通過伸縮組件設置的夾板能夠自動對位置進行調節，從而就能夠對不同寬度的木板的兩側進行打磨拋光。

技術特征：

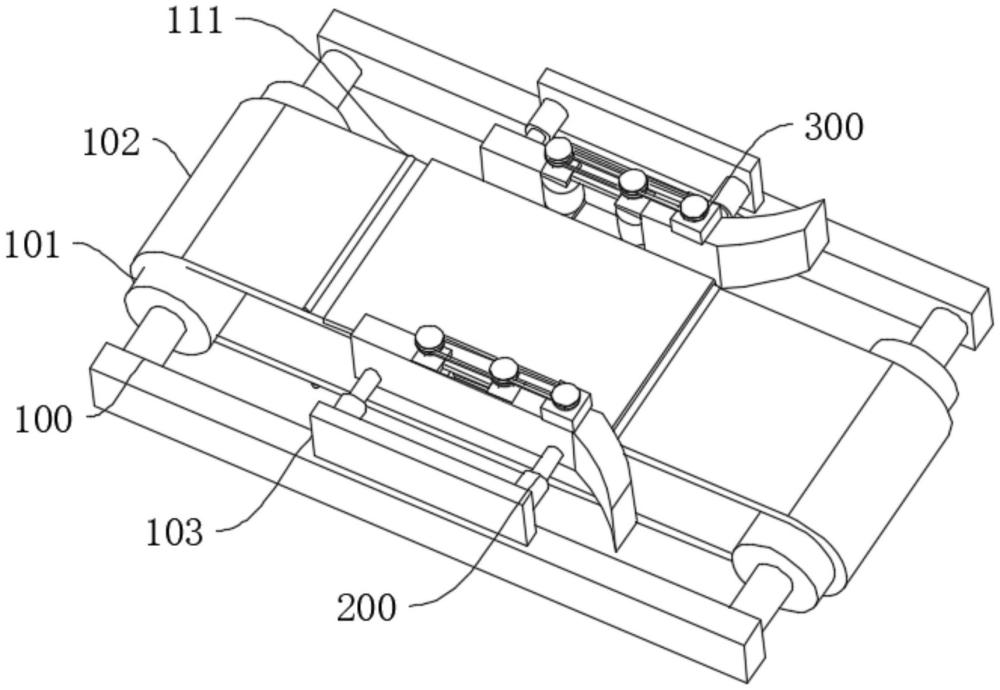

1.一種木門生產用拋光裝置，其特征在于：包括支架(100)以及設置在支架(100)上的傳送機構(101)，所述傳送機構(101)包括傳送帶(102)，對應傳送帶(102)在支架(100)兩側均設有支板(103)，每個所述支板(103)上均通過多個伸縮組件(200)設有夾板，所述夾板為l形結構，每個所述夾板上均設有置物槽(104)，每個置物槽(104)上下兩端均設有連接板(106)，每個連接板(106)上均設有多個軸承座(105)，每個軸承座(105)上均設有轉桿(107)，多個轉桿(107)之間通過傳動機構(300)相連接，每組轉桿(107)之間均設有摩擦輥(108)。

2.如權利要求1所述的一種木門生產用拋光裝置，其特征在于：所述傳動機構(300)包括設置在夾板上的驅動電機(301)，所述驅動電機(301)的輸出軸上和多個轉桿(107)端部均設有皮帶輪(302)，多個皮帶輪(302)之間通過皮帶相連接。

3.如權利要求2所述的一種木門生產用拋光裝置，其特征在于：所述轉桿(107)的端部與摩擦輥(108)兩端均設有螺紋孔(109)，對應螺紋孔(109)設有緊固螺栓(110)。

4.如權利要求3所述的一種木門生產用拋光裝置，其特征在于：所述伸縮組件(200)包括設置在支板(103)上的支撐桿(201)，所述支撐桿(201)上設有滑槽(202)，所述滑槽(202)內設有活動桿(203)，所述活動桿(203)端部與夾板相連接，所述滑槽(202)內還設有彈簧(204)，所述彈簧(204)一端與活動桿(203)端部相連接，所述彈簧(204)另一端與滑槽(202)端部相連接。

5.如權利要求4所述的一種木門生產用拋光裝置，其特征在于：所述活動桿(203)與滑槽(202)均為t形結構。

6.如權利要求5所述的一種木門生產用拋光裝置，其特征在于：所述傳送帶(102)上設有多個卡條(111)。

技術總結
本技術提供一種木門生產用拋光裝置，屬于木板加工技術領域，包括支架以及設置在支架上的傳送機構，傳送機構包括傳送帶的，對應傳送帶在支架兩側均設有支板，每個支板上均通過多個伸縮組件設有夾板，夾板為L形結構，每個夾板上均設有置物槽，每個置物槽上下兩端均設有連接板，每個連接板上均設有多個軸承座，每個軸承座上均設有轉桿，多個轉桿之間通過傳動機構相連接，每組轉桿之間均設有摩擦輥；本技術可以對不同厚度的木板的兩側進行打磨拋光。

技術研發人員：楊福旺,林耀初,夏金輝,廖磊,王文
受保護的技術使用者：湖北德森聯拓智能家居有限公司
技術研發日：20240725
技術公布日：2025/4/28
