本發明涉及信號識別，特別是涉及一種無人機反制信號的識別方法及信號識別裝置。

背景技術：

1、隨著無人機技術的快速發展，無人機在農業、攝影以及科學監測等領域得到了廣泛應用。然而，由于無人機的迅速普及也帶來了諸多安全和隱私等方面的問題，所以一些地方可能私自架設安裝了反無人機系統，反無人機系統在開啟后會嚴重影響周邊的電磁環境，對無人機的通信造成嚴重干擾，導致無人機迫降或返航，影響無人機在該區域的任務執行工作。

2、因此，在無人機執行任務前，確定任務區域是否存在反無人機信號對無人機能否順利執行任務具有重要影響。

技術實現思路

1、本發明的一個目的是要提供一種有助于提高識別無人機反制信號準確性的無人機反制信號的識別方法及信號識別裝置。

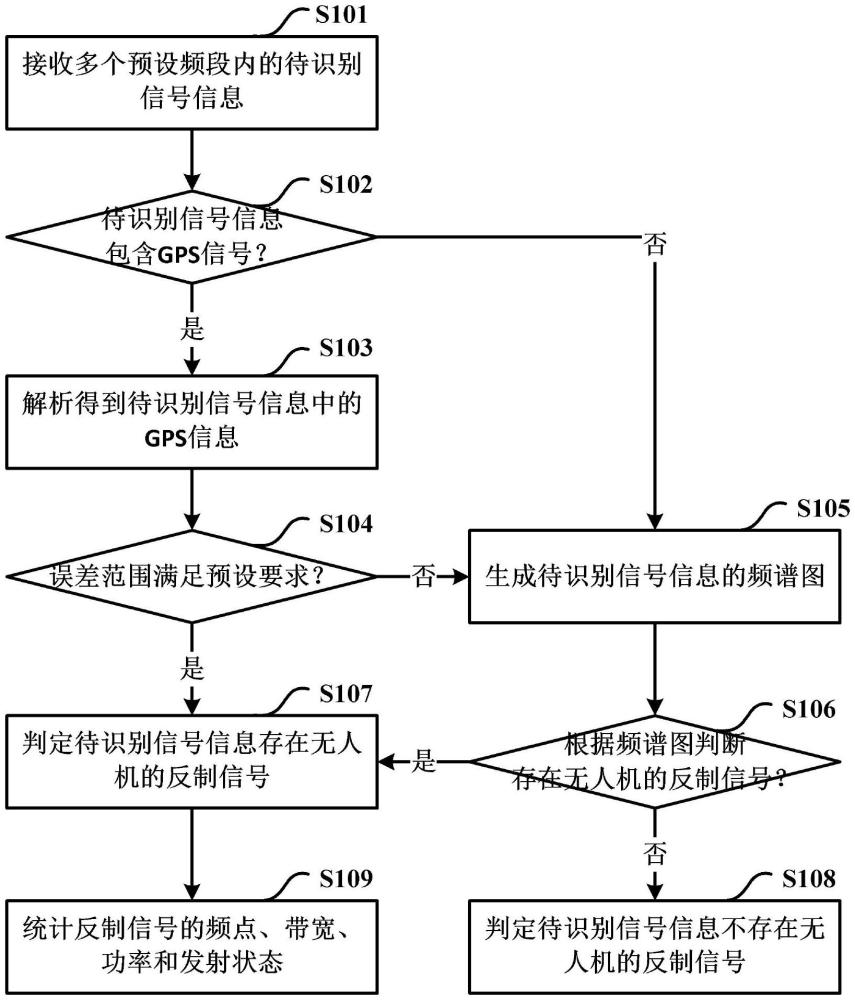

2、特別地，本發明提供了一種無人機反制信號的識別方法，包括：

3、接收多個預設頻段內的待識別信號信息；

4、解析得到所述待識別信號信息中的gps信息；

5、判斷所述gps信息與本地預置gps信息的誤差范圍是否滿足預設要求，若誤差范圍滿足預設要求，判定所述待識別信號信息存在無人機的反制信號；若誤差范圍不滿足預設要求，生成所述待識別信號信息的頻譜圖；根據所述頻譜圖的圖像特征判斷對應的所述待識別信號信息是否存在無人機的反制信號，若是，判定所述待識別信號信息存在無人機的反制信號。

6、可選地，所述根據所述頻譜圖的圖像特征判斷對應的所述待識別信號信息是否存在無人機的反制信號的步驟包括：

7、檢測所述頻譜圖中是否存在連續的預設數量的功率大于預設閾值的點，若是，判定所述頻譜圖對應的所述待識別信號信息存在無人機的反制信號。

8、可選地，所述根據所述頻譜圖的圖像特征判斷對應的所述待識別信號信息是否存在無人機的反制信號的步驟之前包括：

9、按照預設方式初步判斷所述待識別信號信息是否存在反制信號，若是，執行所述根據所述頻譜圖的圖像特征判斷對應的所述待識別信號信息是否存在無人機的反制信號的步驟，若否，判定所述待識別信號信息不存在無人機的反制信號。

10、可選地，所述按照預設方式初步判斷所述待識別信號信息是否存在反制信號的步驟包括：

11、將所述頻譜圖與預置頻譜模板進行比較，若不匹配，初步判斷所述待識別信號信息存在反制信號，若匹配，判定所述待識別信號信息不存在無人機的反制信號。

12、可選地，所述初步判斷所述待識別信號信息存在反制信號的步驟之前包括：

13、檢測所述頻譜圖是否有功率超出預設閾值的點，若是，初步判斷所述待識別信號信息存在反制信號，若否，判定所述待識別信號信息不存在無人機的反制信號。

14、可選地，檢測到所述頻譜圖中存在連續的預設數量的功率大于預設閾值的點的情況下，所述無人機反制信號的識別方法還包括：

15、判斷所述頻譜圖對應的所述待識別信號信息是否屬于預設無人機通信頻段，若是，判定所述頻譜圖對應的所述待識別信號信息存在無人機的反制信號。

16、可選地，所述判斷所述gps信息與本地預置gps信息的誤差范圍是否滿足預設要求的步驟包括：

17、將所述gps信息中的時間信息與本地時間進行比較，并將所述gps信息中的位置信息與本地位置進行比較；

18、若所述gps信息中的時間信息與本地時間的差值大于預設時間閾值，或者若所述gps信息中的位置信息與本地位置的差值大于預設距離閾值，判定所述gps信息與本地預置gps信息的誤差范圍滿足預設要求。

19、可選地，所述判定所述待識別信號信息是否存在無人機的反制信號的步驟之后包括：

20、統計所述反制信號的頻點、帶寬、功率和發射狀態。

21、可選地，所述接收多個頻段內的待識別信號信息的步驟之后包括：

22、判斷所述待識別信號信息是否包含gps信號，若是，執行解析得到所述待識別信號信息中的gps信息的步驟，若否，執行所述生成所述待識別信號信息的頻譜圖的步驟。

23、在本申請的另一個方面，還提供了一種無人機反制信號識別裝置，包括：

24、信號處理模塊，包括存儲器、處理器及存儲在所述存儲器上并在所述處理器上運行的機器可執行程序，并且所述處理器執行所述機器可執行程序時實現根據上述任一項中的無人機反制信號的識別方法。

25、本發明的無人機反制信號的識別方法及信號識別裝置通過接收多個預設頻段的待識別信號信息，解析得到待識別信號信息中的gps信息，判斷gps信息與本地預置gps信息的誤差范圍是否滿足預設要求，若誤差范圍滿足預設要求，判定待識別信號信息存在無人機的反制信號，若誤差范圍不滿足預設要求，生成待識別信號信息的頻譜圖，根據頻譜圖的圖像特征判斷對應的待識別信號信息是否存在無人機的反制信號，若是，判定待識別信號信息存在無人機的反制信號。也就是說，本方案可以接收多個預設頻段的待識別信號信息，在多個預設頻段利用gps信息和頻譜圖綜合對每個預設頻段的待識別信號信息進行無人機反制信號的識別，從而在多維度實現反制信號的識別，能夠更加全面有效地確定監測區域是否存在無人機的反制信號，有助于提高識別無人機反制信號的準確性，減少單一頻段監測導致錯漏無人機反制信號的情況發生，進而有助于提高后續的無人機任務執行的可靠性。

26、進一步地，因為在同一頻段內，除了無人機反制信號外，也可能存在頻率相近的普通wifi信號、公共通信信號等信號，所以如果只是單純從有無特定頻率信號識別是否存在無人機反制信號，容易造成信號誤判的情況。所以通過檢測頻譜圖中是否存在連續的預設數量的功率大于預設閾值的點，在存在連續的預設數量的功率大于預設閾值的點的情況下，判定頻譜圖對應的待識別信號信息存在無人機的反制信號，從而能夠更準確地判定是否存在無人機的反制信號，進一步地提高監測的準確性和可靠性。

27、根據下文結合附圖對本發明具體實施例的詳細描述，本領域技術人員將會更加明了本發明的上述以及其他目的、優點和特征。

技術特征：

1.一種無人機反制信號的識別方法，包括：

2.根據權利要求1所述的無人機反制信號的識別方法，其中，

3.根據權利要求1所述的無人機反制信號的識別方法，其中，

4.根據權利要求3所述的無人機反制信號的識別方法，其中，

5.根據權利要求4所述的無人機反制信號的識別方法，其中，

6.根據權利要求1所述的無人機反制信號的識別方法，其中，

7.根據權利要求1所述的無人機反制信號的識別方法，其中，

8.根據權利要求1所述的無人機反制信號的識別方法，其中，

9.根據權利要求1所述的無人機反制信號的識別方法，其中，

10.一種無人機反制信號識別裝置，包括：

技術總結
本發明提供了一種無人機反制信號的識別方法及信號識別裝置。無人機反制信號的識別方法包括：接收多個預設頻段內的待識別信號信息；解析得到待識別信號信息中的GPS信息；判斷GPS信息與本地預置GPS信息的誤差范圍是否滿足預設要求，若誤差范圍滿足預設要求，判定待識別信號信息存在無人機的反制信號；若誤差范圍不滿足預設要求，生成待識別信號信息的頻譜圖；根據頻譜圖的圖像特征判斷對應的待識別信號信息是否存在無人機的反制信號，若是，判定待識別信號信息存在無人機的反制信號。在多個預設頻段利用GPS信息和頻譜圖綜合進行無人機反制信號的識別，有助于提高識別無人機反制信號的準確性。

技術研發人員：陶洪波,孟祥,高俊浩,溫和,唐超,陸國棟,朱艷巍,馬少偉,翟祺
受保護的技術使用者：天維訊達（北京）科技有限公司
技術研發日：
技術公布日：2025/4/24
