本發明屬于冶金自動化領域，具體地，涉及一種冷連軋機組卡羅塞爾卷取機自動升速控制方法及系統。

背景技術：

1、目前，冷連軋機組卷取機升速過程是通過操作工人工操作進行控制，操作工的熟練程度不同決定了卷取機升速的時間有快有慢，從而導致機組的生產能力受到人為因素影響而不能充分發揮。

2、專利文獻《一種卷取控制方法、裝置、介質及計算機設備》(cn114178317a)公開了通過提高關鍵位置的設備執行頻率降低助卷時間，使機組高速軋制時間最長提高效率，但沒有考慮卷取速度和加速度，助卷時間t也是固定，無法準確計算助卷速度，也沒有考慮異常調整手段。

3、因此，需要研究自動卷取和自動卸卷的過程，開發卷取機自動升速控制程序，這樣同時也可以減輕操作工的勞動強度。

技術實現思路

1、針對現有技術中的缺陷，本發明的目的是提供一種冷連軋機組卡羅塞爾卷取機自動升速控制方法及系統。

2、根據本發明提供的一種冷連軋機組卡羅塞爾卷取機自動升速控制方法，包括：

3、步驟s1：采集機械設備控制動作信號，統計機械設備運動耗時，找到機械設備運動耗時區間△t；

4、步驟s2：計算初始速度v0情況下助卷預設圈數的耗時t1；

5、步驟s3：根據機械設備運動耗時區間△t和耗時t1計算加速時間t；

6、步驟s4：根據加速時間t計算卷取速度v1；

7、步驟s5：在卷取速度v1穩定的情況下，判定機械動作是否符合預期，優化卷取速度；

8、步驟s6：監控鋼卷卸載情況，調整卷取速度，助卷位的鋼卷旋轉到卷取位。

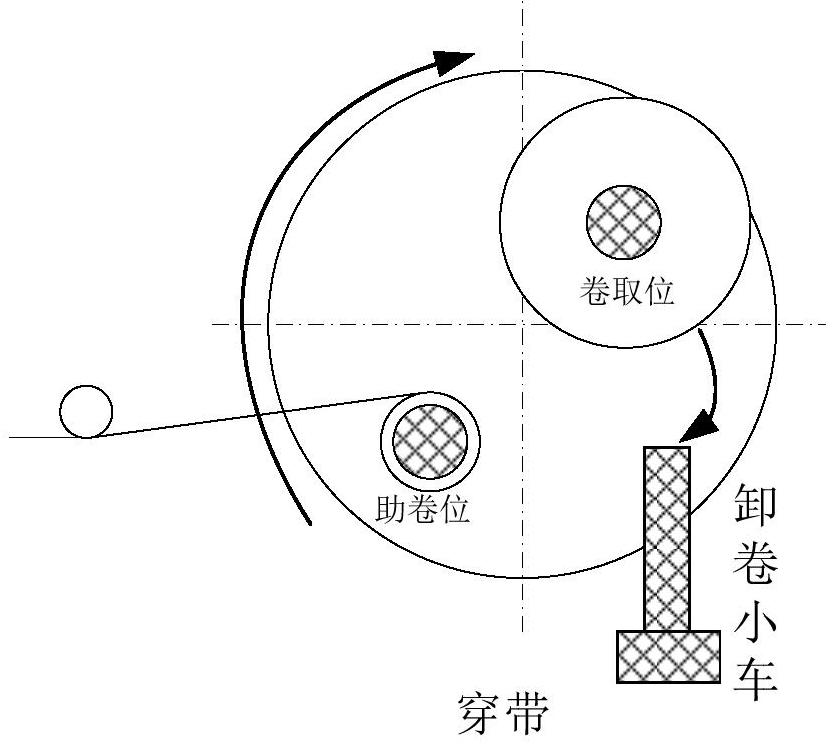

9、優選地，所述步驟s1中機械設備控制動作信號為穿帶助卷開始到卸卷小車把卷取位的鋼卷卸到小車上的控制動作信號；

10、機械設備運動耗時為從穿帶助卷開始到卸卷小車把卷取位的鋼卷卸到小車上的時長，機械設備運動耗時區間△t通過對歷史數據的正態分布分析獲得。

11、所述步驟s6中按照卸卷邏輯統計計算卸卷耗時，根據卸卷機械狀態的判斷實時調整卷取機的速度；

12、所述卸卷機械狀態的判斷為當出口鞍座繁忙，根據卸卷小車到達接卷位的剩余時間，調整卷取機的速度為最大軋制速度v2。

13、優選地，所述步驟s2中t1＝π*((r0+3δ)2-r02)/δ/v0；

14、其中，預設圈數設置為3圈；

15、r0表示助卷位芯軸半徑；

16、δ表示鋼卷厚度。

17、所述步驟s3中計算機械設備運動耗時區間△t減去v0速度情況下助卷預設圈數的耗時后的加速時間t＝△t-t1。

18、優選地，所述步驟s4中卷取速度

19、

20、其中，α表示加速度；

21、t表示加速時間；

22、l表示助卷位卷心到卷取位卷心的距離；

23、r2表示卷取位鋼卷半徑。

24、優選地，所述步驟s5中通過歷史卷取機數據統計分析最大助卷速度，結合助卷位置的實時卷徑r1和卷取位置的鋼卷卸載過程判定機械動作是否符合預期，當判斷出現異常卸卷故障時，優化卷取速度執行快停操作，令鋼卷卷徑不超過助卷極限卷徑；

25、其中，r1表示助卷位鋼卷半徑。

26、所述判定機械動作為若r1接近助卷極限卷徑且卸卷完成，則符合預期，執行步驟s6，若r1接近助卷極限卷徑，卸卷還沒完成，則重新計算卸卷剩余時間執行步驟s4。

27、根據本發明提供的一種冷連軋機組卡羅塞爾卷取機自動升速控制系統，具體包括：

28、模塊m1：采集機械設備控制動作信號，統計機械設備運動耗時，找到機械設備運動耗時區間△t；

29、模塊m2：計算初始速度v0情況下助卷預設圈數的耗時t1；

30、模塊m3：根據機械設備運動耗時區間△t和耗時t1計算加速時間t；

31、模塊m4：根據加速時間t計算卷取速度v1；

32、模塊m5：在卷取速度v1穩定的情況下，判定機械動作是否符合預期，優化卷取速度；

33、模塊m6：監控鋼卷卸載情況，調整卷取速度，助卷位的鋼卷旋轉到卷取位。

34、優選地，所述模塊m1中機械設備控制動作信號為穿帶助卷開始到卸卷小車把卷取位的鋼卷卸到小車上的控制動作信號；

35、機械設備運動耗時為從穿帶助卷開始到卸卷小車把卷取位的鋼卷卸到小車上的時長，機械設備運動耗時區間△t通過對歷史數據的正態分布分析獲得。

36、所述模塊m6中按照卸卷邏輯統計計算卸卷耗時，根據卸卷機械狀態的判斷實時調整卷取機的速度；

37、所述卸卷機械狀態的判斷為當出口鞍座繁忙，根據卸卷小車到達接卷位的剩余時間，調整卷取機的速度為最大軋制速度v2。

38、優選地，所述模塊m2中t1＝π*((r0+3δ)2-r02)/δ/v0；

39、其中，預設圈數設置為3圈；

40、r0表示助卷位芯軸半徑；

41、δ表示鋼卷厚度。

42、所述模塊m3中計算機械設備運動耗時區間△t減去v0速度情況下助卷預設圈數的耗時后的加速時間t＝△t-t1。

43、優選地，所述模塊m4中卷取速度

44、

45、其中，α表示加速度；

46、t表示加速時間；

47、l表示助卷位卷心到卷取位卷心的距離；

48、r2表示卷取位鋼卷半徑。

49、優選地，所述模塊m5中通過歷史卷取機數據統計分析最大助卷速度，結合助卷位置的實時卷徑r1和卷取位置的鋼卷卸載過程判定機械動作是否符合預期，當判斷出現異常卸卷故障時，優化卷取速度執行快停操作，令鋼卷卷徑不超過助卷極限卷徑；

50、其中，r1表示助卷位鋼卷半徑。

51、所述判定機械動作為若r1接近助卷極限卷徑且卸卷完成，則符合預期，觸發模塊m6，若r1接近助卷極限卷徑，卸卷還沒完成，則重新計算卸卷剩余時間，觸發模塊m4。

52、與現有技術相比，本發明具有如下的有益效果：

53、1、本發明解決了卡羅塞爾卷取機助卷完成之后，卷取機自動升速困難的問題，從而提高了冷連軋機組的產能。

54、2、本發明通過冷連軋機組卡羅塞爾卷取機自動升速控制，排除人工影響因素，保障生產操作規范化。

55、3、本發明通過判斷卸卷機械狀態實時調整卷取機的速度，保障軋機出口保持在最大速度，從而使機組高速軋制時間最長。

技術特征：

1.一種冷連軋機組卡羅塞爾卷取機自動升速控制方法，其特征在于，包括：

2.根據權利要求1所述的冷連軋機組卡羅塞爾卷取機自動升速控制方法，其特征在于，所述步驟s1中機械設備控制動作信號為穿帶助卷開始到卸卷小車把卷取位的鋼卷卸到小車上的控制動作信號；

3.根據權利要求1所述的冷連軋機組卡羅塞爾卷取機自動升速控制方法，其特征在于，所述步驟s2中t1＝π*((r0+3δ)2-r02)/δ/v0；

4.根據權利要求1所述的冷連軋機組卡羅塞爾卷取機自動升速控制方法，其特征在于，所述步驟s4中卷取速度

5.根據權利要求1所述的冷連軋機組卡羅塞爾卷取機自動升速控制方法，其特征在于，所述步驟s5中通過歷史卷取機數據統計分析最大助卷速度，結合助卷位置的實時卷徑r1和卷取位置的鋼卷卸載過程判定機械動作是否符合預期，當判斷出現異常卸卷故障時，優化卷取速度執行快停操作，令鋼卷卷徑不超過助卷極限卷徑；

6.一種冷連軋機組卡羅塞爾卷取機自動升速控制系統，其特征在于，包括：

7.根據權利要求6所述的冷連軋機組卡羅塞爾卷取機自動升速控制系統，其特征在于，所述模塊m1中機械設備控制動作信號為穿帶助卷開始到卸卷小車把卷取位的鋼卷卸到小車上的控制動作信號；

8.根據權利要求6所述的冷連軋機組卡羅塞爾卷取機自動升速控制系統，其特征在于，所述模塊m2中t1＝π*((r0+3δ)2-r02)/δ/v0；

9.根據權利要求6所述的冷連軋機組卡羅塞爾卷取機自動升速控制系統，其特征在于，所述模塊m4中卷取速度

10.根據權利要求6所述的冷連軋機組卡羅塞爾卷取機自動升速控制系統，其特征在于，所述模塊m5中通過歷史卷取機數據統計分析最大助卷速度，結合助卷位置的實時卷徑r1和卷取位置的鋼卷卸載過程判定機械動作是否符合預期，當判斷出現異常卸卷故障時，優化卷取速度執行快停操作，令鋼卷卷徑不超過助卷極限卷徑；

技術總結
本發明提供了一種冷連軋機組卡羅塞爾卷取機自動升速控制方法及系統，包括：采集機械設備控制動作信號，統計機械設備運動耗時，找到機械設備運動耗時區間△T；計算初始速度V<subgt;0</subgt;情況下助卷預設圈數的耗時t<subgt;1</subgt;；計算加速時間T；計算卷取速度V<subgt;1</subgt;；在卷取速度V<subgt;1</subgt;穩定的情況下，判定機械動作是否符合預期，優化卷取速度；監控鋼卷卸載情況，調整卷取速度，助卷位的鋼卷旋轉到卷取位。本發明解決了卡羅塞爾卷取機助卷完成之后，卷取機自動升速困難的問題，提高了冷連軋機組的產能；排除人工影響因素，保障生產操作規范化；通過判斷卸卷機械狀態實時調整卷取機的速度，保障軋機出口保持在最大速度，從而使機組高速軋制時間最長。

技術研發人員：鄒福洲,王東紅,肖保樹
受保護的技術使用者：上海寶信軟件股份有限公司
技術研發日：
技術公布日：2025/4/24
