本發明涉及電池安全檢測，具體為一種儲能電池安全檢測裝置。

背景技術：

1、儲能電池檢測有獨立的檢測標準和流程，而為了確保儲能電池在不同應用場所內運行的穩定性，因此這種檢測主要對儲能電池的性能和安全性起到至關重要的作用。

2、目前儲能電池從生產至出廠后需要對其進行一系列的檢測，但是這些測試需要在不同的區域內進行，而這些檢測步驟只能對儲能電池單一性能進行檢測，并不具備對儲能電池提供擬態的環境，由于不同類型儲能電池應用在不同設備內部后，電池安裝便分為兩個部分，而不同設備在外界的實際運行存在極大的差異，因此儲能電池被分開后的兩個部分往往受到多種因素的影響，因此單一環節檢測并不能對儲能電池在實際狀態下的性能進行實時測定。

3、鑒于此，便設計了一種儲能電池安全檢測裝置，以解決上述問題。

技術實現思路

1、本發明旨在解決現有技術或相關技術中存在的技術問題之一。

2、為此，本發明所采用的技術方案為：

3、一種儲能電池安全檢測裝置，包括四組懸空校準機構，設置在四組懸空校準機構內的儲能電池組，設置在四組懸空校準機構外的分區模擬機構，設置在分區模擬機構上的介質輸入機構，設置在分區模擬機構內的測試電源線以及設置在分區模擬機構外且置地的擬態機構；所述擬態機構包括兩個置地的底座以及活動安裝在兩個底座內的兩個弧軌，且弧軌的內側固定安裝有撐柱，兩個所述撐柱上安裝有外框板，用于為分區模擬機構整體提供多角度的擬態調節；所述分區模擬機構包括設置在外框板內側中部的密封外殼，所述密封外殼的一端活動安裝有第一封門，所述第一封門內側的中部安裝有橫置的防溢墊；所述密封外殼的內壁設置有對稱分布的兩組分區墊板；所述介質輸入機構用于輸入不同的待測介質，用于為儲能電池組提供模擬的條件；四組所述懸空校準機構分別設置在密封外殼內腔的頂部和底部，用于配合兩個分區墊板對儲能電池組提供居中固定的平臺；所述測試電源線與儲能電池組接口對接，并配合電流檢測設備對儲能電池組實時輸出電流性能進行檢測。

4、本發明在一較佳示例中可以進一步配置為：所述介質輸入機構包括設置在密封外殼另一端的第二封門，所述第二封門的四處拐角內開設有矩形槽口，且第二封門的中部開設有插槽；

5、且插孔內活動安裝有貫穿至密封外殼內腔中的分隔板，所述分隔板整體呈u字形結構；

6、所述分隔板貫穿至第二封門外部的兩端安裝有兩個鎖扣，所述鎖扣內部活動安裝有加長螺桿；

7、所述第二封門頂部的兩個矩形槽口內安裝有第一介質輸入箱，且第二封門底部另外兩個矩形槽口內安裝有第二介質輸入箱。

8、本發明在一較佳示例中可以進一步配置為：所述擬態機構還包括設置在兩個底座之間的定位組件；

9、所述外框板由兩個u字形邊框和h形頂板組成，且u字形邊框的底部設置有兩個復位彈簧，而u字形邊框上設置有對稱分布的四個懸臂，所述懸臂上活動安裝有偏轉接頭，且h形頂板的中部活動安裝有高頻撞針；

10、所述弧軌的內部開設有均勻分布的孔洞；

11、所述撐柱的頂端安裝在u字形邊框的內部。

12、本發明在一較佳示例中可以進一步配置為：所述定位組件包括墊塊，所述墊塊的內部開設有滑道，且滑道內活動安裝有滑塊和壓簧；

13、所述滑塊的頂部安裝有適配于弧軌內部孔洞的插桿。

14、本發明在一較佳示例中可以進一步配置為：所述分區模擬機構還包括安裝在密封外殼外壁上的兩個螺紋墊件，所述密封外殼底部的兩側邊上安裝有對稱分布的四組斜架；

15、所述斜架的底端活動安裝在偏轉接頭的另一端上；

16、所述密封外殼頂面的中部設置有對稱分布的兩個夾座，且兩個夾座裝配在高頻撞針底端的柱頭上。

17、本發明在一較佳示例中可以進一步配置為：所述第一封門的中部開設有適配于儲能電池組接頭的凹槽，且第一封門的內部開設有兩處橢圓形窗口，而窗口內設置有觀察窗；

18、所述防溢墊由加厚橡膠材料制成，且防溢墊的外端開設有適配卡接于分隔板兩個端頭的橫槽。

19、本發明在一較佳示例中可以進一步配置為：所述第一介質輸入箱和第二介質輸入箱上均設置有對稱分布的兩個矩形管道，且矩形管道的內部開設有轉輸不通過介質的槽口；

20、所述第二封門貫穿至密封外殼內腔的兩處板面位于兩組分區墊板的中心位置，且第二封門的兩處板面卡接在儲能電池組兩側的中部。

21、本發明在一較佳示例中可以進一步配置為：所述懸空校準機構包括設置在密封外殼上的承重樁，所述承重樁的另一端安裝有定位板，所述定位板的中部安裝有固定絲桿，所述固定絲桿上設置有推進桿，所述推進桿的底端活動安裝有托板；

22、所述托板的兩端活動安裝有對稱分布的兩個牽引板，其中一個牽引板上活動安裝有第一夾件，而另一個牽引板上活動安裝有第二夾件。

23、本發明在一較佳示例中可以進一步配置為：所述定位板由母板和兩個子板組成；

24、所述第一夾件和第二夾件的內壁均開設有矩形插孔，且兩個子板適配貫穿至兩個矩形插孔內。

25、本發明在一較佳示例中可以進一步配置為：所述推進桿的頂端安裝有轉輪，且推進桿的內部開設有柱形空腔，而推進桿底端開設有適配于固定絲桿螺紋段的螺孔。

26、通過采用上述技術方案，本發明所取得的有益效果為：

27、1.本發明通過為儲能電池提供擬態的密封環境，利用分區模擬機構和介質輸入機構為懸空固定的儲能電池進行分區檢測，根據儲能電池放置的狀態，分區后的兩個介質便可在互不干擾下對電池的兩個部分進行檢測，伴隨著分區模擬機構的高頻震動，儲能電池便可在擬態環境下對被分隔后的兩個部分施加不同的檢測介質，從而提高儲能電池在擬態環境下檢測的精確性。

28、2.本發明通過在分區模擬機構外設置擬態機構，當待測儲能電池得到固定后，利用調整分區模擬機構在擬態機構內的側翻角度，以此來模擬儲能電池在真實環境中運動的狀態，在擬態角度下對儲能電池施加測試介質，從而便可改變儲能電池重心的狀態下檢測不同介質對其性能的影響。

29、3.本發明通過在第一封門內設置測試電源線，且將測試電源線與外置電流檢測設備進行連接，當儲能電池被四組懸空校準機構固定直至居中橫置后，經過不同介質的干擾且在擬態環境中實際受震動狀態，此時外置電流檢測設備便可對儲能點觸輸出的電流進行檢測，通過調整高頻撞針的震動頻率，以此檢測儲能電池在不同運動狀態下放電的穩定性。

技術特征：

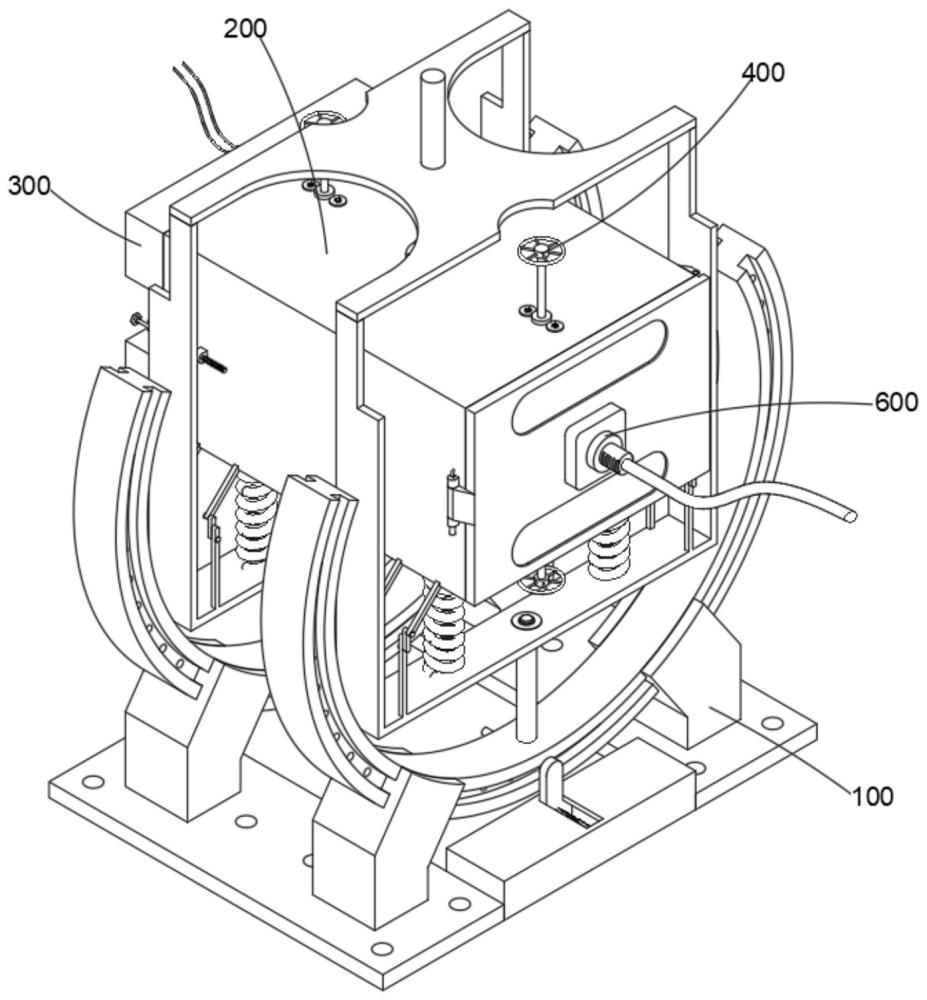

1.一種儲能電池安全檢測裝置，包括四組懸空校準機構（400）以及設置在四組懸空校準機構（400）內的儲能電池組（500），其特征在于，還包括設置在四組懸空校準機構（400）外的分區模擬機構（200），設置在分區模擬機構（200）上的介質輸入機構（300），設置在分區模擬機構（200）內的測試電源線（600）以及設置在分區模擬機構（200）外且置地的擬態機構（100）；

2.根據權利要求1所述的一種儲能電池安全檢測裝置，其特征在于，所述介質輸入機構（300）包括設置在密封外殼（210）另一端的第二封門（310），所述第二封門（310）的四處拐角內開設有矩形槽口，且第二封門（310）的中部開設有插槽；

3.根據權利要求1所述的一種儲能電池安全檢測裝置，其特征在于，所述擬態機構（100）還包括設置在兩個底座（110）之間的定位組件（120）；

4.根據權利要求3所述的一種儲能電池安全檢測裝置，其特征在于，所述定位組件（120）包括墊塊（121），所述墊塊（121）的內部開設有滑道，且滑道內活動安裝有滑塊（122）和壓簧（123）；

5.根據權利要求1所述的一種儲能電池安全檢測裝置，其特征在于，所述分區模擬機構（200）還包括安裝在密封外殼（210）外壁上的兩個螺紋墊件（230），所述密封外殼（210）底部的兩側邊上安裝有對稱分布的四組斜架（220）；

6.根據權利要求1所述的一種儲能電池安全檢測裝置，其特征在于，所述第一封門（250）的中部開設有適配于儲能電池組（500）接頭的凹槽，且第一封門（250）的內部開設有兩處橢圓形窗口，而窗口內設置有觀察窗（260）；

7.根據權利要求2所述的一種儲能電池安全檢測裝置，其特征在于，所述第一介質輸入箱（350）和第二介質輸入箱（360）上均設置有對稱分布的兩個矩形管道，且矩形管道的內部開設有轉輸不通過介質的槽口；

8.根據權利要求1所述的一種儲能電池安全檢測裝置，其特征在于，所述懸空校準機構（400）包括設置在密封外殼（210）上的承重樁（410），所述承重樁（410）的另一端安裝有定位板（420），所述定位板（420）的中部安裝有固定絲桿（430），所述固定絲桿（430）上設置有推進桿（440），所述推進桿（440）的底端活動安裝有托板（450）；

9.根據權利要求8所述的一種儲能電池安全檢測裝置，其特征在于，所述定位板（420）由母板和兩個子板組成；

10.根據權利要求8所述的一種儲能電池安全檢測裝置，其特征在于，所述推進桿（440）的頂端安裝有轉輪，且推進桿（440）的內部開設有柱形空腔，而推進桿（440）底端開設有適配于固定絲桿（430）螺紋段的螺孔。

技術總結
本發明涉及電池安全檢測技術領域，具體為一種儲能電池安全檢測裝置，包括四組懸空校準機構，設置在四組懸空校準機構內的儲能電池組，設置在四組懸空校準機構外的分區模擬機構，設置在分區模擬機構上的介質輸入機構，設置在分區模擬機構內的測試電源線以及設置在分區模擬機構外且置地的擬態機構。通過為儲能電池提供擬態的密封環境，利用分區模擬機構和介質輸入機構為懸空固定的儲能電池進行分區檢測，根據儲能電池放置的狀態，分區后的兩個介質便可在互不干擾下對電池的兩個部分進行檢測，伴隨著分區模擬機構的高頻震動，儲能電池便可在擬態環境下對被分隔后的兩個部分施加不同的檢測介質，從而提高儲能電池在擬態環境下檢測的精確性。

技術研發人員：于大恒,胥天祥,王春,周文斌,張華,任瑞軍,郭麗娜,李希文,唐秀麗,郭洪剛,趙明亮,王雪,袁一博
受保護的技術使用者：吉林煙草工業有限責任公司
技術研發日：
技術公布日：2025/4/24
