本申請涉及耙料輥防護，尤其涉及一種煙草儲柜耙料輥安全防護裝置。

背景技術：

1、粑料輥主要設置在煙草儲柜底部的排放以及儲柜進料的環節中，在不同環節中，粑料輥的作用也存在一定的差異，而在煙草加工工藝中，粑料輥是不可或缺的一種組件。

2、目前，煙草粑料輥從儲柜底部排料環節以及成捆或成包煙草的疏散環節中均會存在一定的弊端，由于粑料輥上設置有不規則的導桿，在持續運行期間，受到潮濕煙草阻力影響下，粑料輥上的導桿容易遭受反向壓力而發生折斷，同時煙草中摻雜的高硬度異物也難以被工人及時的挑選而出，且持續旋轉的粑料輥對工人的挑選也會帶來一定的安全隱患。

3、鑒于此，便設計了一種煙草儲柜耙料輥安全防護裝置，以解決上述問題。

技術實現思路

1、本發明旨在解決現有技術或相關技術中存在的技術問題之一。

2、為此，本發明所采用的技術方案為：

3、一種煙草儲柜耙料輥安全防護裝置，包括煙草遞送機構，設置在煙草遞送機構上的供能機構，設置在煙草遞送機構上的斷料機構，設置在煙草遞送機構上的多個紅外探測器以及設置在煙草遞送機構上的粑料機構；所述煙草遞送機構包括料倉，設置在料倉頂部的兩個護板以及設置在料倉上的四組調距組件；所述供能機構用于為料倉內煙草提供震散的動能；所述紅外探測器用于對超出煙草震動最高位置的異物進行探測；所述斷料機構用于對料倉內煙草進行初步震散，并為異物挑選提保護；所述粑料機構包括兩組輥體助轉組件，設置在兩組輥體助轉組件內的三個輥體助轉組件以及設置在兩組輥體助轉組件內的兩個防護轉輥；兩組所述輥體助轉組件用于為三個輥體助轉組件以及兩個防護轉輥提供共驅動力，同時為三個輥體助轉組件提供自由的夾持力。

4、本發明在一較佳示例中可以進一步配置為：所述輥體助轉組件包括載壓板和推進外板；

5、所述載壓板的內部開設有三處插槽，且載壓板的兩端開設有兩個插孔，而插孔和插槽內均設置有第一軸承，所述第一軸承的數量為五個；

6、且三個插槽內設置有三個封板；

7、所述推進外板的兩端活動安裝有兩個傳動端頭，且傳動端頭的內部設置有第二軸承；

8、所述推進外板的內部設置有均布的三個聯動端頭，兩個所述傳動端頭和三個聯動端頭上傳動連接有鏈條；

9、所述推進外板的內部設置有兩組復位組件；

10、所述復位組件包括限位桿和復位彈簧，且限位桿適配貫穿至載壓板的內部，而復位彈簧的一端承壓于載壓板的內側。

11、本發明在一較佳示例中可以進一步配置為：所述斷料機構包括四個支腿和四個支架，四個支腿和四個支架上分別設置有四個第一壓簧；

12、相鄰兩個所述支架上安裝有擋料板，所述擋料板兩端的端板內設置有對稱分布的另兩個定位件；

13、所述定位件的外部設置有第二壓簧，且定位件的頂端安裝有墊環；

14、兩個所述擋料板的底部固定安裝有對稱分布的兩個橫架。

15、本發明在一較佳示例中可以進一步配置為：所述煙草遞送機構還包括兩個承重梁，設置在兩個承重梁上的兩個懸架，兩個所述懸架內安裝有橫置的液壓件；

16、兩個所述承重梁的內側均安裝有立柱，且兩個承重梁內安裝有橫置的兩組橫桿。

17、本發明在一較佳示例中可以進一步配置為：所述料倉的底部開設有密集分布的篩孔，且料倉的兩端開設有對稱分布的兩處堵料槽；

18、所述料倉由不銹鋼材料制成。

19、本發明在一較佳示例中可以進一步配置為：所述調距組件包括兩個托板，其中一個托板設置在承重梁上，另外一個托板設置在載壓板上；

20、所述托板的外側設置有滑板，相鄰兩個滑板之間設置有加強彈簧；

21、兩個所述滑板的外部設置有外殼，所述外殼的頂部和底部設置有對稱分布的兩個螺套；

22、所述螺套的內部設置有承壓于滑板的遞進絲桿。

23、本發明在一較佳示例中可以進一步配置為：所述供能機構包括設置在其中一個懸架上的機箱，所述機箱的內部設置有電機，所述電機內傳動軸上安裝有驅動輪盤和偏轉輪盤；

24、所述驅動輪盤上個傳動連接有履帶，且履帶的另一端傳動連接于其中一個傳動端頭上；

25、所述偏轉輪盤外偏離圓形的導桿上活動安裝有撞桿；

26、所述撞桿的另一端設置在起重工一個擋料板上。

27、本發明在一較佳示例中可以進一步配置為：所述粑料機構還包括兩個拉桿，活動安裝在兩個拉桿上的夾頭，活動安裝在夾頭中部桿體上的墊件以及活動安裝在墊件上的撐板；

28、所述撐板頂部的板塊內開設有滑道，且液壓件內液壓子桿的外端活動安裝在滑道內。

29、本發明在一較佳示例中可以進一步配置為：所述防護轉輥的兩端設置有防脫端頭，所述粑料輥兩端的端頭內開設有插孔；

30、所述聯動端頭由t字形柱頭和齒輪片組成，且t字形柱頭的內端設置有適配于插孔的插桿。

31、本發明在一較佳示例中可以進一步配置為：所述傳動端頭由適配于驅動輪盤的轉輪、齒輪環以及端管組成。

32、通過采用上述技術方案，本發明所取得的有益效果為：

33、1.本發明通過將現有均布粑料輥設置為多級拼裝結構，利用兩組輥體助轉組件對粑料輥進行整裝的同時，又可以配合鏈條對均布的多個粑料輥提供選裝驅動力，一旦個別粑料輥工作期間存在導桿折斷后，損壞的個別粑料輥便可在不停止裝置的狀態下進行快速更換，同時折斷的導桿被紅外探測器捕捉的一瞬間便可為工人發出警示，以方便工人對導桿的安全剔除。

34、2.本發明通過將料倉設置在煙草送料或者排料的兩個環節上，檔桿煙草進入料倉內部后，順著兩處堵料槽內部進行高頻升降震動的兩個擋料板便可對成捆或成包的煙草潮料進行震散，此過程不僅降低粑料輥的工作強度，同時還可以配合紅外探測器對煙草內部震出的異物提供初始檢測平臺，隨著異物得到檢測的一瞬間，異物便會遺留在料倉的內部并被兩個擋料板阻擋，此時工人便可在料倉內部對異物進行安全挑選。

35、3.本發明通過在料倉的底部開設密集的篩孔，隨著兩個擋料板的高頻震動，振動波便會輻射至料倉上此時位于料倉內部且被多個粑料輥疏松后的煙草便可在震波的助力下將雜質震出，同時煙草內部淤積的水溶液等也可順著篩孔得到排空，從而有效提高煙草的潔凈程度。

技術特征：

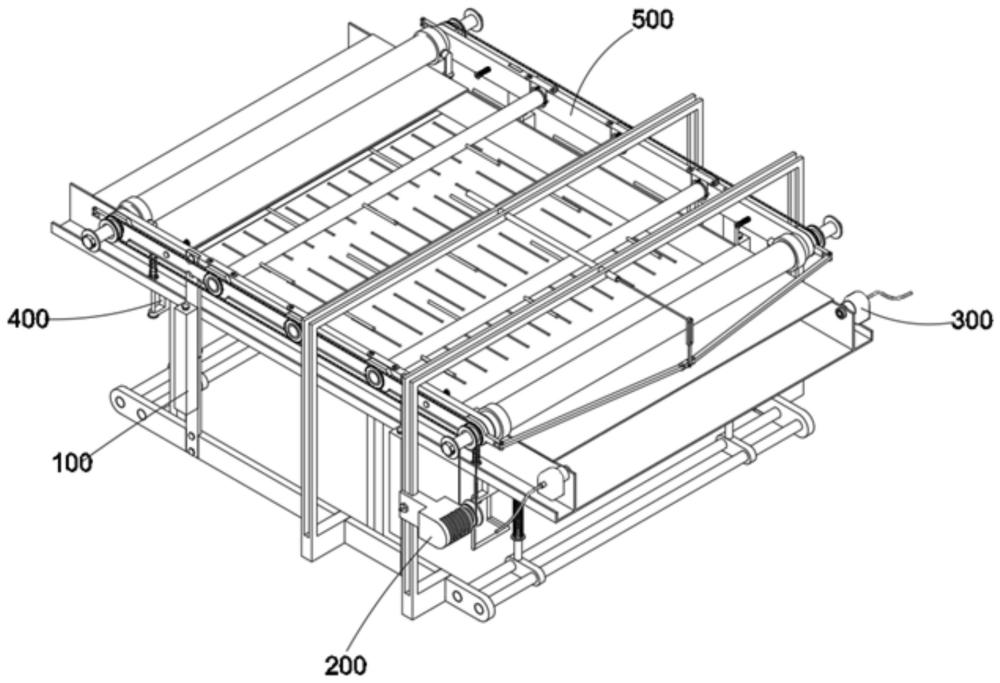

1.一種煙草儲柜耙料輥安全防護裝置，包括煙草遞送機構（100），其特征在于，還包括設置在煙草遞送機構（100）上的供能機構（200），設置在煙草遞送機構（100）上的斷料機構（400），設置在煙草遞送機構（100）上的多個紅外探測器（300）以及設置在煙草遞送機構（100）上的粑料機構（500）；

2.根據權利要求1所述的一種煙草儲柜耙料輥安全防護裝置，其特征在于，所述輥體助轉組件（530）包括載壓板（531）和推進外板（534）；

3.根據權利要求1所述的一種煙草儲柜耙料輥安全防護裝置，其特征在于，所述斷料機構（400）包括四個支腿（410）和四個支架（430），四個支腿（410）和四個支架（430）上分別設置有四個第一壓簧（420）；

4.根據權利要求1所述的一種煙草儲柜耙料輥安全防護裝置，其特征在于，所述煙草遞送機構（100）還包括兩個承重梁（110），設置在兩個承重梁（110）上的兩個懸架（170），兩個所述懸架（170）內安裝有橫置的液壓件（190）；

5.根據權利要求1所述的一種煙草儲柜耙料輥安全防護裝置，其特征在于，所述料倉（140）的底部開設有密集分布的篩孔，且料倉（140）的兩端開設有對稱分布的兩處堵料槽（160）；

6.根據權利要求1所述的一種煙草儲柜耙料輥安全防護裝置，其特征在于，所述調距組件（180）包括兩個托板（181），其中一個托板（181）設置在承重梁（110）上，另外一個托板（181）設置在載壓板（531）上；

7.根據權利要求1所述的一種煙草儲柜耙料輥安全防護裝置，其特征在于，所述供能機構（200）包括設置在其中一個懸架（170）上的機箱（210），所述機箱（210）的內部設置有電機（220），所述電機（220）內傳動軸上安裝有驅動輪盤（230）和偏轉輪盤（250）；

8.根據權利要求1所述的一種煙草儲柜耙料輥安全防護裝置，其特征在于，所述粑料機構（500）還包括兩個拉桿（540），活動安裝在兩個拉桿（540）上的夾頭（550），活動安裝在夾頭（550）中部桿體上的墊件（560）以及活動安裝在墊件（560）上的撐板（570）；

9.根據權利要求2所述的一種煙草儲柜耙料輥安全防護裝置，其特征在于，所述防護轉輥（510）的兩端設置有防脫端頭，所述粑料輥（520）兩端的端頭內開設有插孔；

10.根據權利要求2所述的一種煙草儲柜耙料輥安全防護裝置，其特征在于，所述傳動端頭（536）由適配于驅動輪盤（230）的轉輪、齒輪環以及端管組成。

技術總結
本發明涉及耙料輥防護技術領域，具體為一種煙草儲柜耙料輥安全防護裝置，包括煙草遞送機構，設置在煙草遞送機構上的供能機構，設置在煙草遞送機構上的多個紅外探測器以及設置在煙草遞送機構上的粑料機構；煙草遞送機構包括料倉，設置在料倉頂部的兩個護板以及設置在料倉上的四組調距組件。通過將現有均布粑料輥設置為多級拼裝結構，利用兩組輥體助轉組件對粑料輥進行整裝的同時，又可以配合鏈條對均布的多個粑料輥提供選裝驅動力，一旦個別粑料輥工作期間存在導桿折斷后，損壞的個別粑料輥便可在不停止裝置的狀態下進行快速更換，同時折斷的導桿被紅外探測器捕捉的一瞬間便可為工人發出警示，以方便工人對導桿的安全剔除。

技術研發人員：王春,付振宇,鄭偉,張德超,王雪,任瑞軍,鄒仕達,周文斌,白繼國,郭麗娜,趙怡然,袁一博,唐秀麗
受保護的技術使用者：吉林煙草工業有限責任公司
技術研發日：
技術公布日：2025/4/24
