本發明屬于光纖傳感，特別涉及基于光纖微球的探針型濕度傳感多點測量方法及裝置。

背景技術：

1、濕度傳感器在環境監測、工業過程控制、農業、氣象及生物醫學等領域中具有廣泛的應用。傳統的濕度傳感器主要包括電容式、阻抗式和熱導式濕度傳感器。電容式濕度傳感器通過檢測空氣中水蒸氣含量對電容器電容值的影響來測量濕度，具有靈敏度高、線性好、響應速度快等優點，但存在易受溫度變化影響，長期穩定性差，介質材料老化等缺點。阻抗式濕度傳感器通過測量吸濕材料(如氧化鋁、氯化鋰)的電阻變化來確定濕度，結構簡單，成本低，但受溫度和污染影響大，長期穩定性較差，響應速度較慢。熱導式濕度傳感器通過測量空氣的熱導率來確定濕度，其響應速度快，但精度較低，受氣流影響大，成本較高。同時這些傳統濕度傳感器在使用中往往面臨穩定性差、靈敏度有限以及易受電磁干擾影響的問題。而光纖濕度傳感器由于其高靈敏度、抗電磁干擾能力強和遠程傳感等固有優勢，逐漸成為一種有前途的替代方案。目前常見的光纖濕度傳感器有光纖布拉格光柵型，分布式傳感型，光纖表面等離子共振型和光纖干涉型等。

2、光纖布拉格光柵傳感器通過在光纖中刻寫布拉格光柵，利用光柵反射波長的變化來檢測外界環境的變化，具有復用性強，易于多點分布測量、抗電磁干擾和遠程傳輸?shù)奶攸c(diǎn)，但靈敏度比較低，不適于高精度測量。分布式光纖傳感器通過分析沿光纖長度上的光信號變化，實現對整個光纖長度上的物理量(如溫度、應變)的分布式測量，具有全覆蓋測量、高空間分辨率、長距離監測和多參量測量的特點。但其系統安裝和操作較為復雜，需要復雜的光纖布線和解調系統。光纖表面等離子共振傳感器通過光纖表面與金屬薄膜的相互作用，檢測光在金屬表面的共振效應，具有高靈敏度優點，但其結構復雜，需要對光纖表面進行金屬涂層處理，制造工藝要求高，其一般為透射結構，使用不方便，并且spr共振峰較寬，不易于多點復用。光纖干涉型傳感器利用光波在光纖中的干涉效應來檢測外界物理量的變化，包括邁克爾遜傳感器、馬赫-曾德傳感器和法布里-珀羅傳感器等，這種結構具有靈敏度高和制作方法簡單的優點。

3、光纖干涉型濕度傳感器結合了光纖傳感器的優勢，通過特殊的設計和結構實現對濕度的高精度，寬量程的測量。在干涉型光纖傳感器中，fp干涉儀因其結構簡單，交叉靈敏度小以及小型化的優點而備受關注；但傳統的干涉型傳感器的靈敏度多為pm量級，其靈敏度還不夠高，無法滿足高靈敏檢測的需要。此外，這些干涉型傳感器多為單點測量，無法滿足多點探測和同時測量多個參量的要求。

4、針對現有的光纖濕度傳感器存在的結構復雜、成本高、測量結果受溫度影響大，靈敏度低，有潛在危險性等問題，本發明提出了基于光纖微球的探針型濕度傳感多點測量方法及裝置。該傳感器結構簡單、成本低、穩定性好、靈敏度高，可補償溫度影響，安全可靠，適用于各種需要單點或者多點濕度監測的場景。

技術實現思路

1、本發明提出了基于光纖微球的探針型濕度傳感多點測量方法及裝置，以解決現有的fp傳感器結構復雜，靈敏度低，不利于多點傳感的問題。

2、本發明為解決技術問題所采取的方法包括以下步驟：

3、步驟一裝置選擇：選擇一臺光譜儀，一臺在1450-1650nm范圍內工作的寬帶光源。單模光纖，n個法布里-珀羅傳感頭；所述的法布里-珀羅傳感頭由fbg溫度補償單元及fp微球傳感頭組成，fp微球傳感頭由單模光纖、多模光纖、光纖微球和瓊脂糖凝膠薄膜組成。

4、步驟二法布里-珀羅傳感頭的制作過程為：選取一段單模光纖和一段階躍折射率多模光纖，多模光纖的一端和單模光纖相熔接，將多模光纖的長度切至為200-300μm，多模光纖的另一端使用熔接機將光纖端面加熱至熔融狀態后冷卻，使光纖端面因表面張力而形成球形結構；將傳感頭使用光纖位移平臺插入加熱85℃～95℃的瓊脂糖凝膠中10～15秒，通過對涂覆次數的控制獲得厚度為10-100μm的瓊脂糖凝膠薄膜；之后將傳感頭放在加熱臺上在50℃下加熱3-4小時，使瓊脂糖凝膠薄膜完全固化，得到fp微球傳感頭；依照上述方法，制備n個具有不同厚度瓊脂糖凝膠薄膜的fp微球傳感頭，控制其瓊脂糖凝膠薄膜厚度差≥5μm；不同厚度瓊脂糖凝膠薄膜的fp微球傳感頭具有不同的fp腔長，且光纖微球的曲率半徑r與瓊脂糖凝膠薄膜厚度l需滿足r≥2l；最后將fbg與fp微球濕度傳感頭的單模光纖端熔接，至此整個法布里-珀羅傳感頭制作完成。

5、對于制作完成的法布里-珀羅傳感頭，通過單模光纖傳播的信號光，傳入多模光纖后，一部分在多模光纖與瓊脂糖凝膠薄膜的交接面反射，另一部分光將通過交接面進入瓊脂糖凝膠薄膜中，進入瓊脂糖凝膠薄膜的光將在瓊脂糖凝膠薄膜和空氣的交界面處反射，然后兩束反射光發生相干干涉，其反射光強i滿足以下關系：

6、

7、式中﹐i1和i2分別表示多模光纖與瓊脂糖界面處反射回單模光纖的光強以及瓊脂糖凝膠薄膜層與空氣界面處反射回單模光纖的光強，n、l分別表示瓊脂糖的折射率與厚度，φ為光波的相位。

8、法布里-珀羅傳感頭的相位φ可以表示為：

9、

10、其中λ為入射光的中心波長。由式(2)可知當相位ξ等于π的偶數倍時﹐反射光強出現最大值，對應反射光譜中的波峰。

11、

12、λd是光強最大值對應的波長，m為任意整數

13、兩個相鄰波谷之間的間隔，即自由光譜范圍為：

14、

15、隨著濕度的提高，瓊脂糖吸收空氣中水分后﹐其折射率n和瓊脂糖凝膠薄膜的厚度l將發生變化，引起相位差δφ變化，根據式(2)可知，此時傳感器反射光譜中諧振波谷發生相應漂移。濕度變化量為δrh，瓊脂糖折射率的變化量為δn，瓊脂糖凝膠薄膜的厚度變化量為δl，fp腔的波長漂移量為δλ，濕度變化前fp腔對應的中心波長為λ0，濕度變化后fp腔對應的中心波長為λ1,則有：

16、

17、δn＝sn*δrh,δl＝sl*δrh?(6)

18、式(6)中的sn和sl分別是濕度引起的瓊脂糖折射率和厚度變化系數，其值由濕敏材料決定，在一定濕度范圍內為常數。fp腔的波長漂移量和濕度變化量之間的關系為：

19、δλ＝s·δrh?(7)

20、結合(5)，(6)和(7)三式，法布里-珀羅傳感頭的濕度靈敏度s可表示為:

21、

22、對系數k進行標定，通過測量fp光譜的峰值波長的變化值δλ，就可得到δrh相對濕度變化值。

23、所述法布里-珀羅傳感頭中的fbg溫度補償單元是光纖中周期性變化的折射率結構。當入射光的波長符合布拉格條件時，會發生反射。光纖光柵fbg反射光λfbg的波長可表示為：

24、λfbg＝2neffλ?(9)

25、fbg溫度補償單元未涂覆濕敏材料，不具有濕度敏感性，只受外界溫度影響。fbg的反射波長隨溫度變化的公式為：

26、δλfbg＝λfbg(αt+ξt)δt?(10)

27、選取n個波長不同的fbg，將其分別與n個fp微球傳感頭熔接，形成n個法布里-珀羅傳感頭。每個法布里-珀羅傳感頭的fbg溫度補償單元用于測量該處的環境溫度，補償環境溫度對fp微球傳感頭的影響，準確獲得環境的相對濕度值。

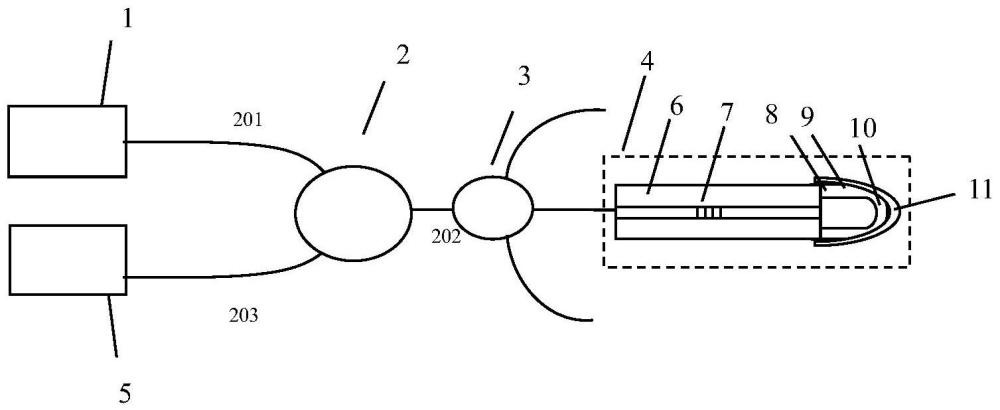

28、步驟三裝置連接：寬帶光源通過傳輸光纖與2×1耦合器的一個輸入端相連接，2×1耦合器的輸出端與1×n分束器的光輸入端相連，1×n分束器的n個輸出端分別與n個法布里-珀羅傳感頭相連，1×n分束器的輸入端通過2×1耦合器的另一個輸入端與光譜儀相連。

29、步驟四：寬帶光源產生信號光，由單模光纖傳輸?shù)?×n分束器。1×n分束器將光信號分為n個通道，每個通道與法布里-珀羅傳感頭相連，每束信號光分別在法布里-珀羅傳感頭發生反射，多束反射光進過1×n分束器后合成一束光，通過3db耦合器后輸出到光譜儀，光信號經光譜儀采集后濾波解調。

30、所述的1×n分束器是具有n個通道的光纖元件，每個通道與一個法布里-珀羅傳感頭相連接；每個通道法布里-珀羅傳感頭都由fbg溫度補償單元與fp微球傳感頭串聯熔接構成；所述的n個fp微球傳感頭均使用瓊脂糖為涂覆材料，但厚度不同，對應的fp腔長l不同，由此，n個fp微球傳感頭的自由光譜范圍不同，反射光譜周期變化的頻率不同；n個通道的反射光譜通過1×n分束器和耦合器匯合進入光譜儀，光譜儀得到n個法布里-珀羅傳感頭反射譜的混合光譜。

31、步驟五混合光譜的濾波及處理：混合光譜i為:

32、

33、對(11)式中得到的混合光譜進行傅里葉變換獲得頻域譜，以便在頻域進行濾波操作，用以提取其中不同的頻率分量。混合光譜進行傅里葉變換獲得頻域譜表示為：

34、

35、使用頻域?yàn)V波器對傅里葉變換獲得的頻域譜進行分離，提取n個頻率區間，分別對應于所用的n個fp微球傳感頭。

36、頻率濾波公式如下所示：

37、

38、其中，v1和v2為濾波器的頻率范圍。

39、基于濾波得到的n個頻率，對每個fp微球傳感頭的信號進行逆傅里葉變換，重構出n個fp微球傳感頭各自的光譜，其中第i個fp微球傳感頭的光譜s(λ)為：

40、

41、對于第i個通過檢測分離并重構出的每個干涉譜波峰的波長移動，依據公式(10)對溫度進行補償后，經公式(7)可得到對應法布里-珀羅傳感頭的相對濕度變化。為實現以上所述步驟，本發明的具體裝置包括：寬帶光源、2×1耦合器、1×n分束器、n個法布里-珀羅傳感頭、光譜儀；所述的法布里-珀羅傳感頭由光纖布拉格光柵fbg與fp微球傳感頭熔接而成，fp微球傳感頭由單模光纖和多模光纖相熔接，之后在多模光纖的端面制作光纖微球，并在光纖微球表面涂覆瓊脂糖凝膠薄膜制成；所述的n個法布里-珀羅傳感頭所用的fbg具有不同的反射波長；所述的n個法布里-珀羅傳感頭所用的fp微球傳感頭瓊脂糖瓊脂糖為涂覆材料厚度不同；所述的寬帶光源連接至2×1耦合器的雙端口一端的一個端口，2×1耦合器的一端口端通過傳輸光纖連接1×n分束器的輸入端，1×n分束器的輸出端連接n個法布里-珀羅傳感頭，2×1耦合器的雙端口一端的另一個端口與光譜儀相連。

42、本發明的有益效果為：

43、1、本發明采用瓊脂糖涂覆的fp腔作為傳感頭，使用瓊脂糖的吸濕特性：瓊脂糖是一種高吸濕性的材料，其濃度為1％的凝膠膜濕度膨脹系數為0.15μm/％rh。這種特性使得傳感器對濕度變化極為敏感，能夠檢測到微小的濕度變化。同時瓊脂糖本身的選擇性較好，不受其他氣體的干擾。

44、2、本發明采用了探針式傳感器，相對于與透射式傳感器，這種傳感器體積更小，封裝難度更低。可以作為探頭使用，放到各種狹小的環境中使用。

45、3、本發明采用不同腔長的法布里-珀羅傳感頭為復用裝置，傳感器可以連接多個fp腔長不同的傳感頭，各個傳感頭不會互相干擾，可通過對總光譜圖進行fft變換得到每個傳感頭的光譜圖，實現多點同時測量濕度的功能。
