本發明涉及咖啡機，尤其涉及一種適用于膠囊的咖啡機。

背景技術：

1、現有的膠囊咖啡機在膠囊從貨道中釋放后，會利用送料模組將膠囊直接推入萃取模組中。在推入過程中可能會因為姿態不正確而無法進入萃取模組內或進入后無法準確萃取。

技術實現思路

1、本發明的主要目的是為了提供一種適用于膠囊的咖啡機，以解決以上技術問題。

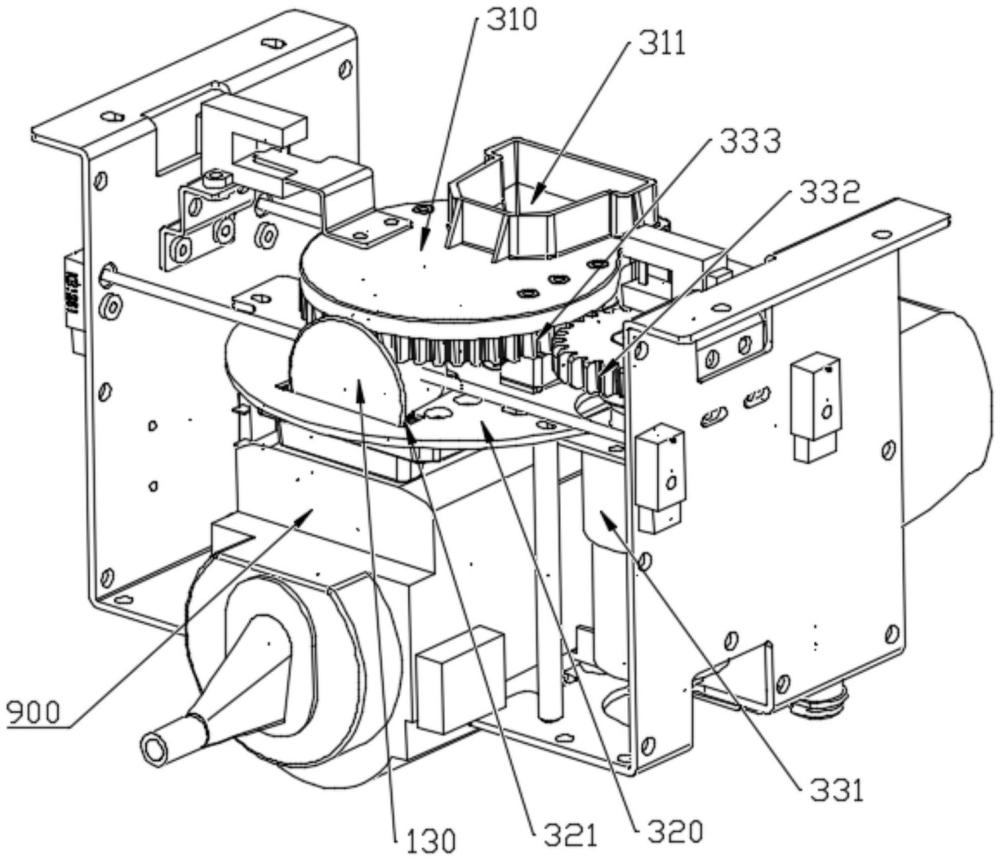

2、本發明的目的可以通過采用如下技術方案達到：一種適用于膠囊的咖啡機，包括：儲料模組，所述儲料模組包括轉盤組件，所述轉盤組件上沿周向設置有多個貨道，各所述貨道用于存儲多個膠囊；送料模組，所述送料模組設置于所述儲料模組的下方，所述送料模組包括導向座和設置于所述導向座底部的固定座，所述導向座上設有容腔，所述固定座上設有與萃取模組連通的第一通道；所述容腔能夠隨所述導向座的旋轉在第一位置和第二位置之間往復移動，其中所述容腔在所述第一位置用于接收從所述貨道釋放的膠囊，并在旋轉至所述第二位置時將所述膠囊釋放至所述第一通道。

3、其中，所述貨道包括沿豎直方向延伸的儲料通道，所述儲料通道的兩側設置有限位部；所述限位部之間的間距小于所述膠囊的開口端直徑。

4、其中，所述儲料模組還包括：限位機構，所述限位機構包括多個支撐組件，所述支撐組件與各所述貨道對應設置；所述支撐組件包括：導向件，所述導向件設置于所述轉盤組件的底部，所述導向件上設有貫通的導向孔；以及支撐件，所述支撐件穿設于所述導向孔內，所述支撐件相對所述貨道伸出時處于第一狀態，所述支撐件相對所述貨道縮回時處于第二狀態；所述支撐件在所述第一狀態時用于支撐所述貨道內的膠囊，在所述第二狀態時允許所述貨道內最下方的膠囊釋放。所述限位機構還包括：撥動組件，所述撥動組件設置于轉盤組件的下方，用于驅動各所述支撐件運動至所述第二狀態；彈性復位件，所述彈性復位件的兩端分別與所述導向件和所述支撐件連接，用于驅動所述支撐件返回至所述第一狀態。

5、其中，所述容腔的相對兩側設有通孔，所述送料模組還包括：第一對射式傳感器，所述第一對射式傳感器設置于所述第一位置處，用于通過所述通孔檢測所述容腔中是否存在膠囊；以及第二對射式傳感器，所述第二對射式傳感器設置于所述第二位置處，用于通過所述通孔檢測所述膠囊是否已釋放至所述第一通道。

6、其中，所述送料模組還包括：送料驅動機構，所述送料驅動機構用于根據所述第一對射式傳感器和所述第二對射式傳感器的檢測信號控制所述導向座在所述第一位置和所述第二位置之間往復旋轉。所述儲料模組與所述送料模組之間設置有分隔結構，所述分隔結構能夠伸入所述貨道中最下方膠囊與其上方膠囊之間的間隙中。

7、其中，所述儲料模組還包括：貨到位傳感器和原點位傳感器，分別用于檢測所述轉盤組件的轉動位置；多個第一感應片，所述第一感應片設置于所述轉盤組件的底部，每個所述貨道對應設置一個所述第一感應片；以及第二感應片，所述第二感應片設置于所述轉盤組件的底部且與所述第一感應片錯開設置；當所述轉盤組件帶動所述貨道轉動至所述第一位置處時，所述第一感應片能夠被所述貨到位傳感器檢測；當所述轉盤組件轉動至所述第二感應片被所述原點位傳感器檢測時，所述分隔結構位于相鄰兩個所述貨道之間。

8、其中，所述萃取模組包括：鍋爐；以及萃取座，所述萃取座與所述鍋爐連通，所述萃取座的頂部設有與所述第一通道連通的第二通道，所述萃取座用于容納所述膠囊并對所述膠囊進行萃取；所述萃取座與所述鍋爐為一體式設計。

9、其中，還包括：奶泡模組，所述奶泡模組包括抽奶泵、牛奶鍋爐、氣泵以及混合管組件，所述牛奶鍋爐分別與所述抽奶泵和所述混合管組件連接，所述混合管組件包括依次設置的進口段、收縮段和出口段，所述收縮段的出口內徑小于入口內徑，所述收縮段的出口與所述出口段之間具有間隙，以形成負壓區，所述氣泵的氣體輸送管穿設于所述混合管組件內，以將空氣輸送至所述負壓區。

10、本發明的有益技術效果：

11、本發明在儲料模組和萃取模組之間設置采用帶有容腔的旋轉式送料模組，膠囊首先從儲料模組的貨道釋放至送料模組導向座上的容腔，再通過導向座的旋轉運動將膠囊輸送并釋放至固定座上的第一通道，利用這種結構設計在輸送過程中自然地引導膠囊，確保膠囊能夠以合適的狀態進入萃取模組，有效避免了現有技術中直接推送導致的膠囊無法進入或無法準確萃取的問題。本發明采用鍋爐與萃取座一體式設計，使水路連接最短化，有效減少熱量損失，保證萃取溫度的穩定性。

12、本發明的奶泡模組通過液體高速流動產生負壓吸入空氣，區別于傳統咖啡機使用蒸汽吸取牛奶的方式，避免了高溫蒸汽對牛奶蛋白質的變性，提升了奶泡的口感和質地。通過混合管組件結構設計，尤其是收縮段與出口段之間形成的負壓區，結合氣泵的輔助供氣，實現了氣液高效混合，制備出泡沫細膩均勻的奶泡。

技術特征：

1.一種適用于膠囊的咖啡機，其特征在于，包括：

2.根據權利要求1所述的咖啡機，其特征在于，所述貨道包括沿豎直方向延伸的儲料通道，所述儲料通道的兩側設置有限位部；所述限位部之間的間距小于所述膠囊的開口端直徑。

3.根據權利要求1所述的咖啡機，其特征在于，所述儲料模組還包括：

4.根據權利要求3所述的咖啡機，其特征在于，所述限位機構還包括：

5.根據權利要求1所述的咖啡機，其特征在于，所述容腔的相對兩側設有通孔，所述送料模組還包括：

6.根據權利要求5所述的咖啡機，其特征在于，所述送料模組還包括：送料驅動機構，所述送料驅動機構用于根據所述第一對射式傳感器和所述第二對射式傳感器的檢測信號控制所述導向座在所述第一位置和所述第二位置之間往復旋轉。

7.根據權利要求1所述的咖啡機，其特征在于，所述儲料模組與所述送料模組之間設置有分隔結構，所述分隔結構能夠伸入所述貨道中最下方膠囊與其上方膠囊之間的間隙中。

8.根據權利要求7所述的咖啡機，其特征在于，所述儲料模組還包括：

9.根據權利要求1所述的咖啡機，其特征在于，所述萃取模組包括：

10.根據權利要求1-9任一項所述的咖啡機，其特征在于，還包括：奶泡模組，所述奶泡模組包括抽奶泵、牛奶鍋爐、氣泵以及混合管組件，所述牛奶鍋爐分別與所述抽奶泵和所述混合管組件連接，所述混合管組件包括依次設置的進口段、收縮段和出口段，所述收縮段的出口內徑小于入口內徑，所述收縮段的出口與所述出口段之間具有間隙，以形成負壓區，所述氣泵的氣體輸送管穿設于所述混合管組件內，以將空氣輸送至所述負壓區。

技術總結
本發明公開了一種適用于膠囊的咖啡機，包括：儲料模組，儲料模組包括轉盤組件，轉盤組件上沿周向設置有多個貨道，各貨道用于存儲多個膠囊；送料模組，送料模組設置于儲料模組的下方，送料模組包括導向座和設置于導向座底部的固定座，導向座上設有容腔，固定座上設有與萃取模組連通的第一通道。本發明通過在儲料模組和萃取模組之間設置采用帶有容腔的旋轉式送料模組，使膠囊首先從儲料模組的貨道釋放至送料模組導向座上的容腔，再通過導向座的旋轉運動將膠囊輸送并釋放至固定座上的第一通道，利用這種結構設計在輸送過程中自然地引導膠囊，確保膠囊能夠以合適的狀態進入萃取模組，有效避免了現有技術中直接推送導致的膠囊無法進入或無法準確萃取的問題。

技術研發人員：陳鳳華,程曉飛,羅遜,高嵩,石磊
受保護的技術使用者：深圳市道中創新科技有限公司
技術研發日：
技術公布日：2025/4/24
