本發明涉及車載觸摸屏測試，尤其涉及一種車載觸摸屏生產測試裝置。

背景技術：

1、汽車中控是控制汽車空調、音響等舒適娛樂裝置的地方。隨著汽車技術方面日新月異的進步，汽車中控臺也在悄無聲息的進化。從傳統的按鍵操作到全觸摸式，這無疑是很大的飛躍，既代表了科技的進步，無形中也提升了檔次，全觸摸式中控臺不再采用按鍵旋鈕這些傳統物理操作設計，而采用電容觸摸式的則如同手機屏幕一樣，輕輕接觸按壓或滑動即可完成。

2、全觸摸式中控臺主要以觸摸屏為主，用戶只要用手指輕輕地觸碰全觸摸式中控臺顯示屏上的圖符或文字就能實現對主機操作，從而使人機交互更為直截了當，而觸摸屏在生產過程中，必須采用具有效率且精確的質量管理流程，才能保證觸摸屏產品的可靠度，因此，需要對車載觸摸屏進行質檢測試，測試過程中，有多個關鍵方面需要被測試和驗證，大體分為觸控測試與顯示測試，而屏幕的顯示問題容易受到外界光線影響，且觸摸屏的線排柔軟，插頭比較脆弱，在插拔過程中容易對線排和插頭造成彎折、劃傷等瑕疵，并且接頭的插拔過程影響測試的效率。

3、有鑒于此，本發明提供一種車載觸摸屏生產測試裝置，以解決上述現有技術中存在的技術問題。

技術實現思路

1、基于背景技術存在的技術問題，本發明提出了一種車載觸摸屏生產測試裝置。

2、本發明提出的一種車載觸摸屏生產測試裝置，包括測試機架，所述測試機架的上方安裝有旋轉電機，且旋轉電機的輸出軸端部安裝有測試臺，所述測試臺的頂部安裝有多個環形陣列分布的安裝槽，且安裝槽的內部均安裝有測試組支架，所述測試組支架的前端位置安裝有測試模機構，且測試組支架的頂部安裝有兩個豎向分布的導向桿，且兩個導向桿上均滑動安裝有導向套，兩個所述導向套的側面之間安裝有測試機構，且測試機構位于測試模機構上方位置，所述測試模機構的背面安裝有接電機構，所述測試機構的內部設置有接觸車載觸摸屏表面的感應組件，所述測試機構的頂部轉動安裝有框架結構的牽引架，所述測試組支架的后端安裝有雙軸步進馬達，且雙軸步進馬達的輸出軸端部安裝有門型結構的提升桿，提升桿的前端與牽引架滑動連接，所述測試機架的外側依次安裝有進料臺、瑕疵品下料機構和合格品下料機構，且瑕疵品下料機構和合格品下料機構均由輸送組件和疊摞組件構成。

3、本發明中優選地，所述測試模機構包括鉸接于測試組支架前端位置的模座，且模座的上方設置有連通的主屏測試槽和接線排凹槽，模座與測試組支架之間旋轉角度為0-45°，所述接線排凹槽的后端設置有與接電機構相配合的l型定位件，且接線排凹槽的內部設置有下導電觸點。

4、本發明中優選地，所述接電機構包括兩個安裝于測試機構背面的扭簧轉軸，和安裝于兩個扭簧轉軸之間的導向板，所述導向板的兩端位置均通過扭簧鉸接有活動推板。

5、本發明中優選地，所述接電機構還包括安裝于導向板底部的柔性刷，和滑動安裝于導向板端部的接電端子，且接電端子與導向板之間安裝有推簧，接電端子頂部與l型定位件端部設置有滑動配合的傾斜槽，接電端子的底部設置有上導電觸點。

6、本發明中優選地，所述測試機構包括盒體，且盒體的內壁設置有經緯分布的軌道，兩個經向分布的軌道之間滑動安裝有經向電動滑塊，兩個緯向分布的軌道之間滑動安裝有緯向電動滑塊，感應組件滑動安裝于經向電動滑塊和緯向電動滑塊的交叉處位置，所述盒體的下方位置還安裝有密封組件。

7、本發明中優選地，所述感應組件包括與經向電動滑塊、緯向電動滑塊滑動連接的感應座，且感應座的底部安裝有豎向運動的伸縮氣囊，所述伸縮氣囊的底部安裝有觸控筆頭，所述感應座的上安裝有連接伸縮氣囊的測試筒體，感應座的上端安裝有主電動推桿，且主電動推桿的底部安裝有于測試筒體內部滑動配合的主活塞板，所述感應座的側面依次安裝有攝像頭和亮度傳感器。

8、本發明中優選地，所述密封組件包括設置于盒體底部邊緣的彈性框，且彈性框的底部設置有多個貫穿的微孔，所述密封組件還包括安裝于盒體外側的管體、副筒體和副電動推桿，且管體的一端與微孔連接，管體的另一端與副筒體連接，副電動推桿的底部安裝有與副筒體內部滑動連接的副活塞板。

9、本發明中優選地，所述輸送組件包括輸送支架，和安裝于輸送支架內部的輸送輥、輸送電機，所述輸送輥的外側套設有輸送帶。

10、本發明中優選地，所述疊摞組件包括豎向分布的收集盒，且收集盒的側面設置有與輸送組件插拔連接的伸縮桿，所述收集盒的頂部安裝有疊摞電動推桿，且疊摞電動推桿的底部安裝有收集板，收集板與收集盒內部滑動連接。

11、與現有技術相比，本發明提供了一種車載觸摸屏生產測試裝置，具備以下有益效果：

12、本發明中，在旋轉的測試臺上設置多個測試組支架，每個測試組支架上均設置有分離結構的測試模機構、測試機構，在牽引架、雙軸步進馬達和提升桿的帶動下，測試機構通過導向桿和導向套的作用可以快速與測試模機構對接，工作人員將車載觸摸屏正面朝上且接線排朝后放置于測試模機構上，測試模機構、測試機構離開進料臺時合起，接電機構在測試模機構、測試機構合起時對車載觸摸屏接入電信號并進入測試階段，感應組件點觸車載觸摸屏表面，按照測試順序在車載觸摸屏表面移動，完成測試后測試機構帶動車載觸摸屏遠離測試模機構，合格品轉移至合格品下料機構中，不合格品轉移至瑕疵品下料機構，測試人員只需將車載觸摸屏擺正上料即可，測試過程自動完成，連續化測試操作提高測試效率，同時，無需人工接電和滑屏操作，有效避免人工測試造成的漏測、漏檢的現象，提高車載觸摸屏生產測試質量。

技術特征：

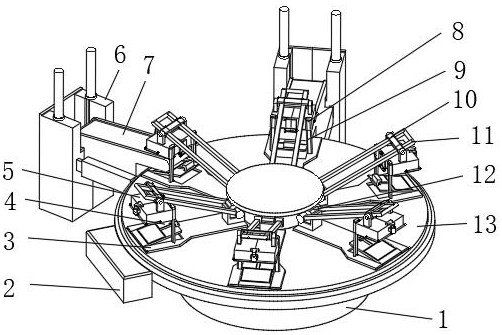

1.一種車載觸摸屏生產測試裝置，包括測試機架（1），所述測試機架（1）的上方安裝有旋轉電機（14），且旋轉電機（14）的輸出軸端部安裝有測試臺（13），其特征在于，所述測試臺（13）的頂部安裝有多個環形陣列分布的安裝槽，且安裝槽的內部均安裝有測試組支架（3），所述測試組支架（3）的前端位置安裝有測試模機構（4），且測試組支架（3）的頂部安裝有兩個豎向分布的導向桿（9），且兩個導向桿（9）上均滑動安裝有導向套（8），兩個所述導向套（8）的側面之間安裝有測試機構（5），且測試機構（5）位于測試模機構（4）上方位置，所述測試模機構（4）的背面安裝有接電機構（15），所述測試機構（5）的內部設置有接觸車載觸摸屏表面的感應組件（55），所述測試機構（5）的頂部轉動安裝有框架結構的牽引架（10），所述測試組支架（3）的后端安裝有雙軸步進馬達（12），且雙軸步進馬達（12）的輸出軸端部安裝有門型結構的提升桿（11），提升桿（11）的前端與牽引架（10）滑動連接，所述測試機架（1）的外側依次安裝有進料臺（2）、瑕疵品下料機構和合格品下料機構，且瑕疵品下料機構和合格品下料機構均由輸送組件（7）和疊摞組件（6）構成。

2.根據權利要求1所述的一種車載觸摸屏生產測試裝置，其特征在于，所述測試模機構（4）包括鉸接于測試組支架（3）前端位置的模座（41），且模座（41）的上方設置有連通的主屏測試槽（42）和接線排凹槽（43），模座（41）與測試組支架（3）之間旋轉角度為0-45°，所述接線排凹槽（43）的后端設置有與接電機構（15）相配合的l型定位件（44），且接線排凹槽（43）的內部設置有下導電觸點。

3.根據權利要求2所述的一種車載觸摸屏生產測試裝置，其特征在于，所述接電機構（15）包括兩個安裝于測試機構（5）背面的扭簧轉軸（151），和安裝于兩個扭簧轉軸（151）之間的導向板（152），所述導向板（152）的兩端位置均通過扭簧鉸接有活動推板（155）。

4.根據權利要求3所述的一種車載觸摸屏生產測試裝置，其特征在于，所述接電機構（15）還包括安裝于導向板（152）底部的柔性刷（156），和滑動安裝于導向板（152）端部的接電端子（153），且接電端子（153）與導向板（152）之間安裝有推簧（154），接電端子（153）頂部與l型定位件（44）端部設置有滑動配合的傾斜槽，接電端子（153）的底部設置有上導電觸點。

5.根據權利要求1所述的一種車載觸摸屏生產測試裝置，其特征在于，所述測試機構（5）包括盒體（51），且盒體（51）的內壁設置有經緯分布的軌道（52），兩個經向分布的軌道（52）之間滑動安裝有經向電動滑塊（53），兩個緯向分布的軌道（52）之間滑動安裝有緯向電動滑塊（54），感應組件（55）滑動安裝于經向電動滑塊（53）和緯向電動滑塊（54）的交叉處位置，所述盒體（51）的下方位置還安裝有密封組件（56）。

6.根據權利要求5所述的一種車載觸摸屏生產測試裝置，其特征在于，所述感應組件（55）包括與經向電動滑塊（53）、緯向電動滑塊（54）滑動連接的感應座（551），且感應座（551）的底部安裝有豎向運動的伸縮氣囊（557），所述伸縮氣囊（557）的底部安裝有觸控筆頭（558），所述感應座（551）的上安裝有連接伸縮氣囊（557）的測試筒體（556），感應座（551）的上端安裝有主電動推桿（555），且主電動推桿（555）的底部安裝有于測試筒體（556）內部滑動配合的主活塞板（554），所述感應座（551）的側面依次安裝有攝像頭（552）和亮度傳感器（553）。

7.根據權利要求6所述的一種車載觸摸屏生產測試裝置，其特征在于，所述密封組件（56）包括設置于盒體（51）底部邊緣的彈性框（561），且彈性框（561）的底部設置有多個貫穿的微孔（562），所述密封組件（56）還包括安裝于盒體（51）外側的管體（563）、副筒體（564）和副電動推桿（566），且管體（563）的一端與微孔（562）連接，管體（563）的另一端與副筒體（564）連接，副電動推桿（566）的底部安裝有與副筒體（564）內部滑動連接的副活塞板（565）。

8.根據權利要求1所述的一種車載觸摸屏生產測試裝置，其特征在于，所述輸送組件（7）包括輸送支架，和安裝于輸送支架內部的輸送輥、輸送電機，所述輸送輥的外側套設有輸送帶。

9.根據權利要求8所述的一種車載觸摸屏生產測試裝置，其特征在于，所述疊摞組件（6）包括豎向分布的收集盒（61），且收集盒（61）的側面設置有與輸送組件（7）插拔連接的伸縮桿（64），所述收集盒（61）的頂部安裝有疊摞電動推桿（62），且疊摞電動推桿（62）的底部安裝有收集板（63），收集板（63）與收集盒（61）內部滑動連接。

技術總結
本發明屬于車載觸摸屏測試技術領域，尤其是一種車載觸摸屏生產測試裝置，現提出以下方案，具體包括測試機架，所述測試機架的上方安裝有旋轉電機，且旋轉電機的輸出軸端部安裝有測試臺，所述測試臺的頂部安裝有多個環形陣列分布的安裝槽，且安裝槽的內部均安裝有測試組支架，所述測試組支架的前端位置安裝有測試模機構，且測試組支架的頂部安裝有兩個豎向分布的導向桿。本發明中測試人員只需將車載觸摸屏擺正上料即可，測試過程自動完成，合格品轉移至合格品下料機構中，不合格品轉移至瑕疵品下料機構，連續化測試操作提高測試效率，無需人工接電和滑屏操作，有效避免人工測試造成的漏測、漏檢的現象，提高車載觸摸屏生產測試質量。

技術研發人員：鄧許洪
受保護的技術使用者：深圳市中海光電科技有限公司
技術研發日：
技術公布日：2025/4/24
