本發明屬于閥門，具體涉及到一種閥門氣密檢測裝置。

背景技術：

1、閥門在管道系統中起著至關重要的作用，特別是在涉及高壓、高溫、易燃易爆或有毒氣體的場合，氣密檢測可以確保閥門在操作過程中不會因泄漏導致安全事故，對于工業領域尤其是石油、天然氣、電力等行業，閥門的氣密性直接影響到整個系統的穩定性，通過氣密檢測，能夠保證產品質量，避免因閥門密封不良造成的故障或損失，不良的閥門密封可能導致有害氣體的泄漏，對環境造成污染。氣密性檢測有助于減少此類風險，保護環境，通過定期檢測閥門的密封性能，能夠及早發現潛在問題，減少故障率，延長設備的使用壽命。

2、現有在對閥門進行氣密性檢測時，需要人工將閥門放入檢測工裝內，在氣缸的推動下，使得檢測工裝將閥門壓緊后，氣密檢測儀通過氣管對檢測工裝內的閥門進行充氣加壓，以此來檢測閥門的氣密性，然而，在實際應用中，閥門經常面臨的不是恒定的壓力，而是壓力波動或周期性變化，例如，管道中流體的流動、泵的啟動/停止以及水錘效應等，都會導致管道內壓力的快速波動，而壓力波動和振動可能導致閥門的密封面出現微小的位移或變化，這可能在氣密檢測時無法模擬或充分體現，從而導致檢測結果與實際工作條件下的密封性能不完全一致，因此，氣密檢測儀通過充氣加壓無法準確模擬水錘效應對閥門密封性能的影響，可能導致測試結果與實際使用情況有較大差異，并且，在對閥門進行檢測時，需要人工逐個對閥門進行氣密性檢測，而人工逐個檢測每個閥門需要大量時間，尤其是對于生產規模較大、閥門數量較多的情況下，這種方法會顯得極為低效，增加了整體的檢測時間。

技術實現思路

1、本發明所要解決的技術問題在于克服上述現有技術的缺點，提供一種閥門氣密檢測裝置。

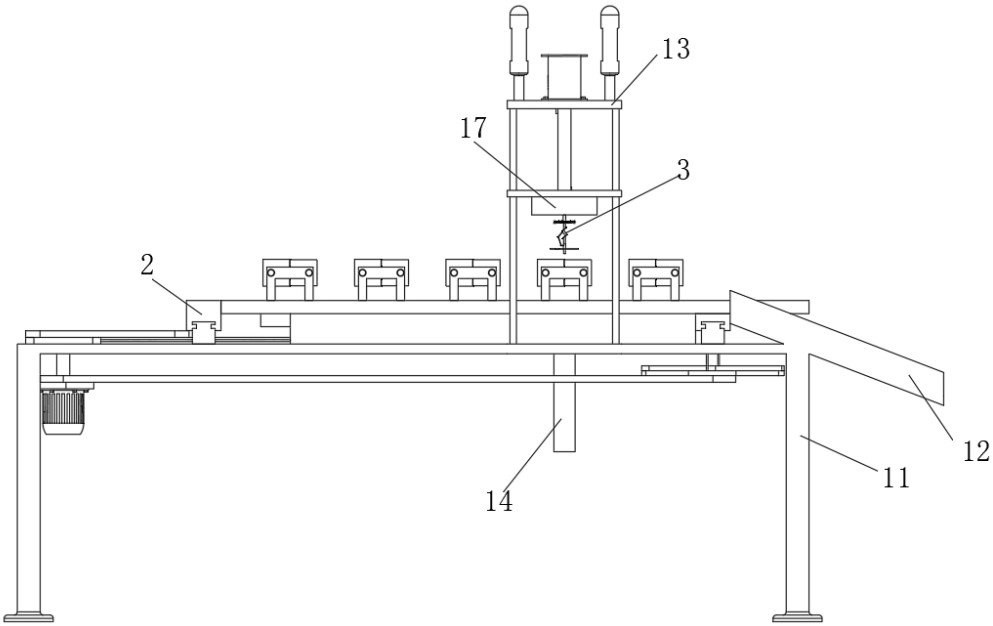

2、解決上述技術問題所采用的技術方案是：一種閥門氣密檢測裝置，包括檢測平臺，所述檢測平臺一側焊接有呈傾斜設置的導臺，且檢測平臺頂端表面遠離導臺一側固定連接有固定架，所述固定架頂部安裝有用于限位固定閥門的平板，所述平板底端表面中心處安裝有檢測工裝，且檢測工裝底端中心轉動連接有用于模擬閥門在實際使用過程中的動態負荷變化的動態壓力模擬機構，所述動態壓力模擬機構底部設置有用于將閥門按照設定節奏逐一送入檢測系統，減少人工操作時間和干預的自動運輸檢測機構。

3、通過上述技術方案，能夠自動將閥門按照預定節奏逐一送入檢測系統，減少人工操作的時間和干預，使整個檢測過程更加流暢和高效，同時，能夠更好地模擬實際使用中的氣密性條件，尤其是在閥門在實際工作過程中會承受的壓力波動和運動狀態。

4、進一步的，所述動態壓力模擬機構包括通過連接桿固定連接的第一楔形桿和第二楔形桿，且連接桿、第一楔形桿和第二楔形桿之間呈z字型結構設置，所述第一楔形桿頂端固定連接有與檢測工裝底端中心處轉動連接的風扇。

5、通過上述技術方案，幫助氣流在閥門內進行周期性的變化，使得整個檢測過程能夠快速適應并反映出壓力波動對密封性的影響，提高檢測的效率和準確性。

6、進一步的，所述自動運輸檢測機構包括兩個呈橫向設置的第一限位條和一個呈縱向設置的第二限位條，且第一限位條和第二限位條分別與檢測平臺頂端表面固定連接，所述第二限位條和檢測平臺之間貫通開設有滑槽，所述滑槽內設置有兩個與第二限位條滑動連接的l型滑塊。

7、進一步的，所述連接桿套接有套管，且第一楔形桿和第二楔形桿分別對套管進行限位，所述套管一側焊接有呈傾斜設置的固定板，所述固定板遠離套管一側轉動連接有轉桿，且轉桿一端呈球形設置，所述轉桿球形端位于固定板內部，且轉桿球心端與固定板萬向轉動，所述轉桿遠離固定板一端轉動連接有與第二楔形桿穿設滑動的套板，且套板對轉桿進行橫向限位。

8、通過上述技術方案，能夠自動化處理大量閥門進行氣密性檢測，減少人工勞動強度，提高工作環境的安全性和舒適度。

9、進一步的，所述第二限位條對l型滑塊進行橫向限位，靠近導臺一側的所述檢測平臺底端表面轉動連接有轉動件，所述轉動件兩個長端轉動連接有鏡像設置的連接板，且兩個連接板與轉動件之間呈z字型結構設置，所述連接板遠離轉動件一端與l型滑塊轉動連接，所述轉動件遠離連接板一側設置有同步帶組件。

10、進一步的，所述同步帶組件內一同步輪與轉動件固定連接，且同步帶組件內另一同步輪與檢測平臺轉動連接，遠離導臺一側的所述檢測平臺底部安裝有電機，所述電機輸出端與檢測平臺穿設滑動連接，且電機貫穿端與同步帶組件內遠離轉動件一同步輪穿設固定。

11、通過上述技術方案，避免了因人工操作不規范導致的閥門未正確進入檢測工裝而產生的漏檢或錯誤檢測。

12、進一步的，所述電機貫穿端固定連接有與檢測平臺頂端表面轉動連接的轉板，且電機的貫穿端與電機中心處固定連接，所述轉板一端轉動連接有連板，且連板另一端轉動連接有與第一限位條限位滑動的滑臺。

13、進一步的，所述滑臺頂部限位滑動有兩個矩形滑塊，所述矩形滑塊一側固定連接有與l型滑塊限位滑動的滑桿，所述滑桿底部設置有與檢測平臺頂端表面固定連接的滑動平臺，且滑動平臺兩側分別與第一限位條和第二限位條卡合，靠近第二限位條一側的所述滑動平臺頂端表面安裝有橡膠墊，所述滑動平臺與橡膠墊的中心處貫通開設有與檢測平臺底部連通的排氣孔，且檢測平臺底部排氣孔處安裝有排氣管。

14、進一步的，所述滑桿頂部固定連接有若干個呈線性等間距設置的u型架，所述u型架一側設置有兩個鉸接的夾板，且夾板呈半弧形橡膠防滑材質設置，所述u型架頂部?jī)蓚?cè)穿設滑動有彈簧桿，且彈簧桿內的彈簧與u型架側壁固定連接，所述彈簧桿靠近夾板一端呈球形設置，所述夾板面向u型架一側固定連接有球形座，所述彈簧桿球形端與球形座萬向轉動連接，且彈簧桿球形端位于球形座內。

15、通過上述技術方案，使得不同規格或不同類型的閥門可以迅速進行切換，無需較長時間停機或調整，提高了產線的整體效率，同時，檢測過程的連續性確保了生產線幾乎沒有停滯時間，使氣密檢測裝置能夠在較短的時間內完成大量閥門的檢測，提升整體產能。

16、進一步的，所述固定架頂端表面中心安裝有氣密檢測儀，且氣密檢測儀通過氣管與平板貫穿固定后與檢測工裝實現連通，同時氣密檢測儀兩側分別設置有與固定架固定安裝的氣缸，所述氣缸的伸縮端與固定架貫穿滑動連接，且氣缸貫穿端與平板固定連接，同時平板與固定架貫穿滑動連接。

17、本發明的有益效果如下：（1）本發明通過采用動態壓力模擬機構，氣密檢測儀運行通過氣管將空氣輸入到檢測工裝內部后，帶動風扇轉動，進而帶動第一楔形桿、連接桿和第二楔形桿進行轉動，而第一楔形桿、連接桿和第二楔形桿在轉動時，由于第一楔形桿、連接桿和第二楔形桿之間構成的z字型結構，可使得套管一側的固定板進行橢圓形循環擺動，從而帶動底部的轉桿上下循環移動，同時轉桿與固定板產生相對轉動，可使得套板在第二楔形桿上進行上下循環移動，模擬壓力波動和振動，套板的運動可以模擬閥門在管道流體流動或水錘效應的動態工作條件下，從而評估閥門在動態壓力和振動條件下的密封性能，確保其在實際工況下的可靠性，幫助檢測到由于閥門密封面不平整、變形或老化而導致的微小泄漏；

18、（2）本發明通過采用自動運輸檢測機構，電機運行帶動同步帶組件進行傳動，同時帶動轉動件和轉板轉動，而轉動件旋轉時，帶動兩側的連接板以轉動件連接處為原點進行旋轉，同時連接板與轉動件產生相對轉動，從而使得兩個連接板拉動或推動兩個l型滑塊在滑槽內進行對向和分向的循環往復運動，而l型滑塊在運動時，滑桿跟隨l型滑塊同步進行移動，且滑桿另一端固定連接的矩形滑塊在滑臺上對向或分向循環往復滑動；

19、而轉板轉動時，帶動連板進行轉動的同時，連板與滑臺產生相對轉動，從而促使滑臺在第一限位條上進行前后循環往復移動，進而在轉板和轉動件的配合下，使得滑桿進行連續遞進式夾持移動工序，工作人員可將閥門逐個放置在滑動平臺遠離第二限位條一側的端部上，滑桿進行連續遞進式夾持移動，使得檢測平臺頂部?jī)蓚?cè)的夾板進行夾持移動工序，將閥門逐個夾持向檢測工裝方向進行移動，通過連續遞進的方式，將閥門精確地送到檢測位置，避免了閥門在上料過程中的偏移或錯位，確保閥門在氣密檢測過程中的位置準確，有助于提高檢測的準確性和一致性。
