本發明屬于蠕變試驗，具體地涉及一種雙軸單軸共用的蠕變試驗夾具。

背景技術：

1、近年來，鈦合金在深海探測、航空航天、汽車工業和機械工程等領域得到了廣泛應用。然而，當鈦合金在海洋環境下使用時容易蠕變。鈦合金蠕變是指在低于屈服強度的恒定應力下，材料的塑性形變隨時間的延長而增大的現象。與塑性變形不同，塑性變形通常在應力超過彈性極限之后才出現，而蠕變只要應力的作用時間相當長，它在應力小于彈性極限施加的力時也能出現。

2、現有的蠕變試驗機大多能夠對試驗件的雙軸方向施力并測量其蠕變，例如公開號為cn116754376a的一種雙軸壓縮蠕變測試方法的專利申請。然而該方法為常態模擬鈦合金蠕變，而鈦合金的使用環境為海洋環境，在不同工作深度環境下，鈦合金受到的液壓不同，因此鈦合金在工作狀態下的受力變化與該方法測量的數據存在較大差異。

技術實現思路

1、本發明的目的在于針對現有技術的不足之處，提供一種雙軸單軸共用的蠕變試驗夾具，以解決現有技術中的技術問題。

2、本發明的目的可以通過以下技術方案實現：一種雙軸單軸共用的蠕變試驗夾具，其包括上箱體和下箱體，上箱體和下箱體交叉安裝，上箱體通過連桿與上連接臺固定，下箱體通過連桿與下連接臺固定，上連接臺上安裝上螺紋棒，下連接臺上安裝下螺紋棒，所述上連接臺上安裝夾持板，夾持板上轉動安裝橫向壓塊，所述下箱體上開設導向槽，橫向壓塊與導向槽滑動配合，所述上箱體上安裝試驗組件，下箱體上安裝施壓組件；所述試驗組件包括耐壓艙，所述耐壓艙內放置試驗塊，耐壓艙上安裝進液口和排液口，耐壓艙上安裝密封門，橫向壓塊穿過試驗組件橫向擠壓試驗塊，所述耐壓艙上安裝導向套；所述施壓組件包括壓套，壓套內滑動安裝縱向桿，所述導向套與縱向桿滑動配合。

3、作為本方案進一步的優化或者改進，所述壓套內安裝轉軸，轉軸上安裝壓桿，壓套內轉動安裝伸縮桿，伸縮桿的輸出端與壓桿連接，壓桿頭部安裝壓輥，壓輥抵壓推桿，推桿上安裝壓液板，壓液板上開設貫穿槽，縱向桿插入貫穿槽。

4、作為本方案進一步的優化或者改進，所述推桿上安裝固定塊，阻尼塊上安裝磁吸盤，磁吸盤吸附固定塊。

5、作為本方案進一步的優化或者改進，所述耐壓艙內安裝定位條，試驗塊放置在定位條內。

6、作為本方案進一步的優化或者改進，所述定位條上安裝導向條，導向條與橫向壓塊滑動配合。

7、作為本方案進一步的優化或者改進，所述壓套內安裝限位塊，壓桿側壁貼合限位塊。

8、作為本方案進一步的優化或者改進，所述上連接臺和下連接臺分別通過上螺紋棒和下螺紋棒與蠕變試驗機連接，蠕變試驗機通過下連接臺對下箱體施加持續向下的拉力。

9、本發明的有益效果：

10、（1）本發明先是通過下箱體帶動推桿和壓液板按壓耐壓艙內部液體，使液體對耐壓艙內部的試驗塊施壓，模擬試驗塊受液壓的狀態，接著通過縱向桿和橫向壓塊對試驗塊施加雙軸向壓力，測量試驗塊在工作水位下受雙軸向力的狀態。

11、（2）本發明通過將排液口將耐壓艙內部液體抽離，通過伸縮桿拉動壓桿，使壓桿上的壓輥抵壓縱向桿，此時通過蠕變試驗機帶動下箱體下移，使縱向桿和橫向壓塊直接對試驗塊施加雙軸向壓力，測量試驗塊在非液體中的受雙軸向力的狀態，結合試驗塊在工作水位下的受力狀態，分析工作水位的液壓對試驗塊的受力程度造成的影響。

技術特征：

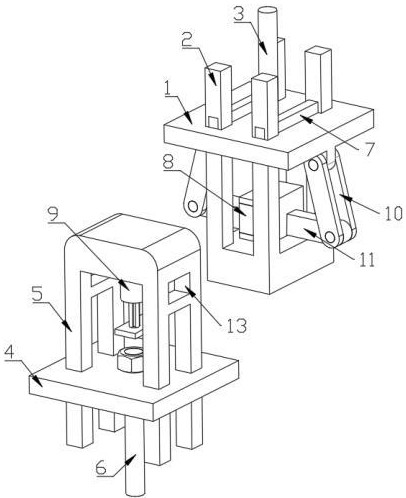

1.一種雙軸單軸共用的蠕變試驗夾具，其特征在于：包括上箱體（2）和下箱體（5），上箱體（2）和下箱體（5）交叉安裝，上箱體（2）通過連桿（7）與上連接臺（1）固定，下箱體（5）通過連桿（7）與下連接臺（4）固定，上連接臺（1）上安裝上螺紋棒（3），下連接臺（4）上安裝下螺紋棒（6），所述上連接臺（1）上安裝夾持板（10），夾持板（10）上轉動安裝橫向壓塊（11），所述下箱體（5）上開設導向槽（13），橫向壓塊（11）與導向槽（13）滑動配合，所述上箱體（2）上安裝試驗組件（8），下箱體（5）上安裝施壓組件（9）；

2.根據權利要求1所述的一種雙軸單軸共用的蠕變試驗夾具，其特征在于：所述壓套（901）內安裝轉軸（911），轉軸（911）上安裝壓桿（907），壓套（901）內轉動安裝伸縮桿（908），伸縮桿（908）的輸出端與壓桿（907）連接，壓桿（907）頭部安裝壓輥（909），壓輥（909）抵壓推桿（902），推桿（902）上安裝壓液板（903），壓液板（903）上開設貫穿槽（906），縱向桿（904）插入貫穿槽（906）。

3.根據權利要求2所述的一種雙軸單軸共用的蠕變試驗夾具，其特征在于：所述推桿（902）上安裝固定塊（905），阻尼塊（808）上安裝磁吸盤，磁吸盤吸附固定塊（905）。

4.根據權利要求1所述的一種雙軸單軸共用的蠕變試驗夾具，其特征在于：所述耐壓艙（801）內安裝定位條（806），試驗塊（12）放置在定位條（806）內。

5.根據權利要求4所述的一種雙軸單軸共用的蠕變試驗夾具，其特征在于：所述定位條（806）上安裝導向條（807），導向條（807）與橫向壓塊（11）滑動配合。

6.根據權利要求1所述的一種雙軸單軸共用的蠕變試驗夾具，其特征在于：所述壓套（901）內安裝限位塊（910），壓桿（907）側壁貼合限位塊（910）。

7.根據權利要求1所述的一種雙軸單軸共用的蠕變試驗夾具，其特征在于：所述上連接臺（1）和下連接臺（4）分別通過上螺紋棒（3）和下螺紋棒（6）與蠕變試驗機連接，蠕變試驗機通過下連接臺（4）對下箱體（5）施加持續向下的拉力。

技術總結
本發明屬于蠕變試驗技術領域，具體地涉及一種雙軸單軸共用的蠕變試驗夾具，其包括上箱體和下箱體，上箱體和下箱體交叉安裝，上箱體通過連桿與上連接臺固定，下箱體通過連桿與下連接臺固定，上連接臺上安裝上螺紋棒，下連接臺上安裝下螺紋棒，所述上連接臺上安裝夾持板，夾持板上轉動安裝橫向壓塊，所述下箱體上開設導向槽，橫向壓塊與導向槽滑動配合，所述上箱體上安裝試驗組件，下箱體上安裝施壓組件。本發明先是通過下箱體帶動推桿和壓液板按壓耐壓艙內部液體，使液體對耐壓艙內部的試驗塊施壓，模擬試驗塊受液壓的狀態，接著通過縱向桿和橫向壓塊對試驗塊施加雙軸向壓力，測量試驗塊在工作水位下受雙軸向力的狀態。

技術研發人員：卜葉強,馬踐儒,王宏濤,李明,金鳳臻,馬艷麗
受保護的技術使用者：浙江大學
技術研發日：
技術公布日：2025/4/28
