本發明涉及閥門測量，具體為一種閥門開關時間測量裝置。

背景技術：

1、在現代工業控制系統中，閥門作為核心元件之一，在管道介質傳輸過程中起著至關重要的作用。為了確保系統的穩定性和安全性，必須對閥門的關鍵性能指標進行精準評估。其中，閥門的開關時間是一個極其重要的參數，它直接影響到整個流程的安全性與效率。然而，目前對于該參數的測量仍存在諸多挑戰，傳統方法通常依賴手動計時或者簡單的電子觸發機制，這些手段往往無法滿足高精度需求。隨著智能制造技術的發展，行業逐漸意識到自動化、智能化測量工具的重要性，這不僅提升了工作效率，還降低了人為因素引入誤差的風險。此外，市場對于更高精度、更快速度反饋的需求日益增加，促使了新技術的研發與應用。因此，研究開發一套高效可靠的閥門開關時間測量系統具有深遠意義。

2、傳統的閥門開關時間測量裝置主要依靠接近開關實現定位功能，當目標物體到達預設點位時發出信號完成記錄操作，這種方式結構簡單成本低廉，在早期工業發展階段，因其簡單易操作，在一些對測量精度要求不高的場景中得到了廣泛應用，一定程度上滿足了基礎的生產需求，然而，在實際運用當中由于觸發電平不穩定導致準確性下降，影響閥門的測量精度。

技術實現思路

1、針對現有技術的不足，本發明提供了一種閥門開關時間測量裝置，解決傳統的閥門開關時間測量裝置主要依靠接近開關實現定位功能，當目標物體到達預設點位時發出信號完成記錄操作，在實際運用當中由于觸發電平不穩定導致準確性下降，影響閥門的測量精度的問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：一種閥門開關時間測量裝置，包括工作臺，所述工作臺頂部固定連接有第一安裝板，所述第一安裝板的頂部固定設置有液壓桿，所述液壓桿的輸出端固定設置有第二安裝板，所述第二安裝板的底部設置有封閉式探測窗，所述封閉式探測窗的內部均勻設置有紅外發射接收二極管，所述第二安裝板的一側均勻固定連接有連接塊，所述連接塊的底部設置有夾持結構，所述工作臺的頂部一側固定連接有第三安裝板，所述第三安裝板的一側設置有驅動結構，所述驅動結構的一側固定設置有電動吸盤。

3、優選的，所述夾持結構包括連接柱，所述連接柱的頂端固定連接在連接塊的底部，所述連接柱的底端固定設置有活塞，所述活塞的外壁設置有缸體。

4、優選的，所述缸體的底部固定設置在工作臺的頂部，所述缸體的排氣口設置有氣管，所述氣管遠離缸體的一端連接有氣囊。

5、優選的，所述氣囊的一側固定連接有限位板，所述限位板的底部固定連接在工作臺的頂部，所述工作臺的上表面對稱設置有t型滑槽。

6、優選的，所述氣囊的另一側設置有夾持板，所述夾持板的底部對稱固定連接有t型滑塊，所述t型滑塊滑動連接在工作臺的t型滑槽內。

7、優選的，所述夾持板遠離氣囊的一側均勻固定連接有防滑塊，所述防滑塊遠離夾持板的一側均勻設置有防滑槽。

8、優選的，所述驅動結構包括電動滑軌，所述電動滑軌的一側固定設置在第三安裝板的一側，所述電動滑軌的輸出端設置有第一滑塊，所述第一滑塊的一側固定連接有防護箱，所述防護箱的外壁均勻開設有散熱孔，所述防護箱遠離第一滑塊的一側開設有通孔，所述防護箱的內壁頂部固定設置有減速電機。

9、優選的，所述減速電機的輸出端固定設置有蝸桿，所述蝸桿的一端轉動連接在防護箱的內部，所述蝸桿的齒端嚙合連接有渦輪，所述渦輪的中部固定連接有絲桿，所述絲桿的兩端轉動連接在防護箱的內部，所述絲桿的外壁螺紋連接有第二滑塊。

10、優選的，所述第二滑塊的外壁滑動連接在防護箱的內壁，所述第二滑塊的一側對稱固定連接有連接桿，所述連接桿的外壁滑動連接在防護箱的通孔內，所述連接桿遠離第二滑塊的一端固定連接有連接板，所述連接板的一側固定設置在電動吸盤的一側。

11、優選的，所述工作臺的底部均勻固定連接有支撐腿，所述工作臺的一側設置有控制面板。

12、工作原理：在使用時，將需要測量的閥門放置在工作臺上，而后通過液壓桿帶動第二安裝板進行上升或下降的移動，進而帶動連接塊進行上升或下降，從而帶動連接柱進行上升或下降，進而帶動活塞在缸體的內部進行移動，從而將缸體內部的空氣通過氣管送入或抽出氣囊的內部，使氣囊進行膨脹或收縮，帶動夾持板通過t型滑塊在工作臺的t型滑槽內滑動，進行相互靠近或遠離的移動，從而對工作臺上表面的閥門進行夾持固定與解除夾持固定，并通過防滑塊及防滑槽防止閥門產生滑動，增強固定的穩定性，同時，第二安裝板的上升或下降帶動封閉式探測窗進行上升或下降的移動，以適應不同規格閥門的測量需求。

13、而后通過電動滑軌根據閥門的直徑大小帶動第一滑塊進行上下移動，進而帶動防護箱進行上下移動，進而帶動電動吸盤進行上下移動，從而調節電動吸盤的高度位置，通過散熱孔進行散熱，通過減速電機帶動蝸桿在防護箱的內部轉動，進而使渦輪轉動，帶動絲桿在防護箱的內部轉動，從而帶動第二滑塊在防護箱的內部進行水平的左右移動，使連接桿在防護箱的通孔內進行滑動，從而帶動連接板進行水平的左右移動，進而帶動電動吸盤進行水平移動，利用電動吸盤對閥門的閥桿進行吸附固定，從而帶動閥桿在閥門內移動，進行開合的行程作業。

14、同時，利用紅外發射接收二極管在閥桿進行移動時，捕獲閥桿的位移量，從而產生相應的脈沖信號，經數字濾波網絡處理，提取出反映閥桿位移變化的有效信息，進而計算得出閥門開關的耗時時長，從而完成測量。

15、本發明提供了一種閥門開關時間測量裝置。具備以下有益效果：

16、1、本發明通過驅動結構帶動電動吸盤進行上下移動調整或左右平移的移動，從而對不同直徑閥門的閥桿進行吸附，進而帶動閥桿在閥門內移動，進行開合的行程作業，通過液壓桿帶動封閉式探測窗進行上升或下降的移動，適應不同規格閥門的測量需求，利用紅外發射接收二極管在閥桿進行移動時，捕獲閥桿的位移量，從而產生相應的脈沖信號，經數字濾波網絡處理，能夠提取出反映閥桿位移變化的有效信息，進而計算得出閥門開關的耗時時長。

17、2、本發明通過連接塊帶動連接柱進行上升或下降，使活塞在缸體的內部進行移動，進而使氣囊進行膨脹或收縮，帶動夾持板進行相互靠近或遠離的移動，從而對工作臺上表面的閥門進行夾持固定與解除夾持固定，通過防滑塊及防滑槽防止閥門產生滑動，增強固定的穩定性，從而防止在進行測量時閥門產生晃動，影響測量精度。

18、3、本發明通過電動滑軌根據閥門的直徑大小，帶動電動吸盤進行上下移動，調節電動吸盤的高度位置，通過減速電機帶動蝸桿在防護箱的內部轉動，帶動第二滑塊在防護箱的內部進行水平的左右移動，使連接桿在防護箱的通孔內進行滑動，進而帶動電動吸盤進行水平移動，通過電動吸盤對閥門的閥桿進行吸附固定，從而帶動閥桿在閥門內移動，進行開合的行程作業，方便進行測量。

技術特征：

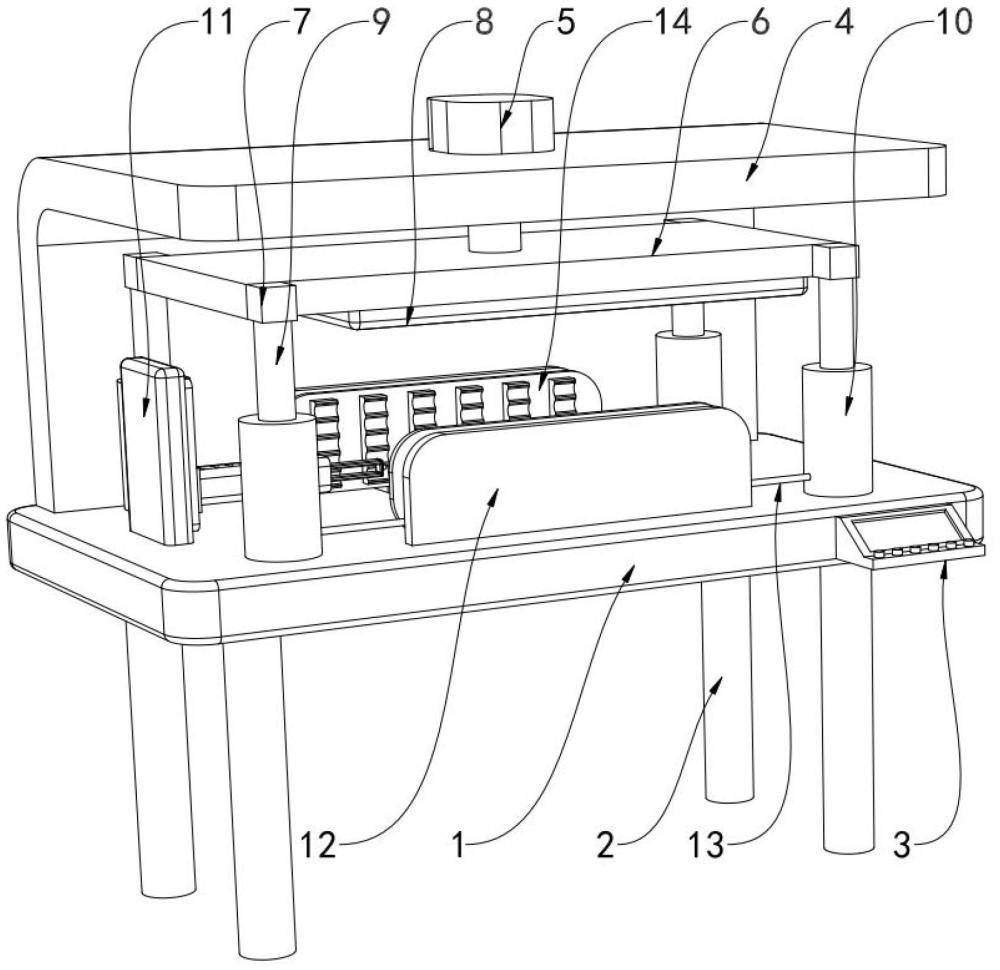

1.一種閥門開關時間測量裝置，包括工作臺（1），其特征在于：所述工作臺（1）頂部固定連接有第一安裝板（4），所述第一安裝板（4）的頂部固定設置有液壓桿（5），所述液壓桿（5）的輸出端固定設置有第二安裝板（6），所述第二安裝板（6）的底部設置有封閉式探測窗（8），所述封閉式探測窗（8）的內部均勻設置有紅外發射接收二極管（18），所述第二安裝板（6）的一側均勻固定連接有連接塊（7），所述連接塊（7）的底部設置有夾持結構，所述工作臺（1）的頂部一側固定連接有第三安裝板（11），所述第三安裝板（11）的一側固定設置有驅動結構，所述驅動結構的一側固定設置有電動吸盤（29）。

2.根據權利要求1所述的一種閥門開關時間測量裝置，其特征在于：所述夾持結構包括連接柱（9），所述連接柱（9）的頂端固定連接在連接塊（7）的底部，所述連接柱（9）的底端固定設置有活塞（19），所述活塞（19）的外壁設置有缸體（10）。

3.根據權利要求2所述的一種閥門開關時間測量裝置，其特征在于：所述缸體（10）的底部固定設置在工作臺（1）的頂部，所述缸體（10）的排氣口設置有氣管（13），所述氣管（13）遠離缸體（10）的一端連接有氣囊（20）。

4.根據權利要求3所述的一種閥門開關時間測量裝置，其特征在于：所述氣囊（20）的一側固定連接有限位板（12），所述限位板（12）的底部固定連接在工作臺（1）的頂部，所述工作臺（1）的上表面對稱設置有t型滑槽（21）。

5.根據權利要求4所述的一種閥門開關時間測量裝置，其特征在于：所述氣囊（20）的另一側設置有夾持板（14），所述夾持板（14）的底部對稱固定連接有t型滑塊（16），所述t型滑塊（16）滑動連接在工作臺（1）的t型滑槽（21）內。

6.根據權利要求5所述的一種閥門開關時間測量裝置，其特征在于：所述夾持板（14）遠離氣囊（20）的一側均勻固定連接有防滑塊（15），所述防滑塊（15）遠離夾持板（14）的一側均勻設置有防滑槽（17）。

7.根據權利要求1所述的一種閥門開關時間測量裝置，其特征在于：所述驅動結構包括電動滑軌（22），所述電動滑軌（22）的一側固定設置在第三安裝板（11）的一側，所述電動滑軌（22）的輸出端設置有第一滑塊（23），所述第一滑塊（23）的一側固定連接有防護箱（24），所述防護箱（24）的外壁均勻開設有散熱孔（25），所述防護箱（24）遠離第一滑塊（23）的一側開設有通孔（26），所述防護箱（24）的內壁頂部固定設置有減速電機（30）。

8.根據權利要求7所述的一種閥門開關時間測量裝置，其特征在于：所述減速電機（30）的輸出端固定設置有蝸桿（31），所述蝸桿（31）的一端轉動連接在防護箱（24）的內部，所述蝸桿（31）的齒端嚙合連接有渦輪（32），所述渦輪（32）的中部固定連接有絲桿（33），所述絲桿（33）的兩端轉動連接在防護箱（24）的內部，所述絲桿（33）的外壁螺紋連接有第二滑塊（34）。

9.根據權利要求8所述的一種閥門開關時間測量裝置，其特征在于：所述第二滑塊（34）的外壁滑動連接在防護箱（24）的內壁，所述第二滑塊（34）的一側對稱固定連接有連接桿（27），所述連接桿（27）的外壁滑動連接在防護箱（24）的通孔（26）內，所述連接桿（27）遠離第二滑塊（34）的一端固定連接有連接板（28），所述連接板（28）的一側固定設置在電動吸盤（29）的一側。

10.根據權利要求1所述的一種閥門開關時間測量裝置，其特征在于：所述工作臺（1）的底部均勻固定連接有支撐腿（2），所述工作臺（1）的一側設置有控制面板（3）。

技術總結
本發明涉及閥門測量領域，公開了一種閥門開關時間測量裝置，包括工作臺，所述工作臺頂部固定連接有第一安裝板，所述第一安裝板的頂部固定設置有液壓桿，所述液壓桿的輸出端固定設置有第二安裝板，所述第二安裝板的底部設置有封閉式探測窗，所述封閉式探測窗的內部均勻設置有紅外發射接收二極管，所述第二安裝板的一側均勻固定連接有連接塊，所述連接塊的底部設置有夾持結構，所述工作臺的頂部一側固定連接有第三安裝板。通過驅動結構帶動電動吸盤進行上下移動調整或左右平移的移動，從而對不同直徑閥門的閥桿進行吸附，進而帶動閥桿在閥門內移動，進行開合的行程作業，通過液壓桿帶動封閉式探測窗進行上升或下降的移動。

技術研發人員：夏傳寶,廖建民,陳大軍
受保護的技術使用者：上海閥特流體控制閥門有限公司
技術研發日：
技術公布日：2025/4/28
