本發明涉及逆變器故障檢測，具體是一種用于光伏微型逆變器的故障檢測方法。

背景技術：

1、光伏微型逆變器是一種用于光伏發電系統中的電力電子設備，光伏發電系統包括但不限于光伏陣列，它的主要功能是將光伏電池板產生的直流電轉換為交流電，以便于后續的供電或并網使用，光伏微型逆變器是光伏發電系統中的關鍵組件，其運行影響光伏發電效率。

2、然而，光伏微型逆變器在長時間運行過程中，容易因各種內部或外部因素影響而導致故障，直接影響光伏微型逆變器的運行，進而間接影響光伏發電系統的正常運行，目前，針對光伏微型逆變器的故障檢測方法往往檢測效果不佳，因此，亟須一種有效的檢測方法去綜合考慮各種影響因素對光伏微型逆變器的影響，高效準確的定位光伏微型逆變器的故障。

技術實現思路

1、為了解決上述問題，本發明的目的在于提供一種用于光伏微型逆變器的故障檢測方法。

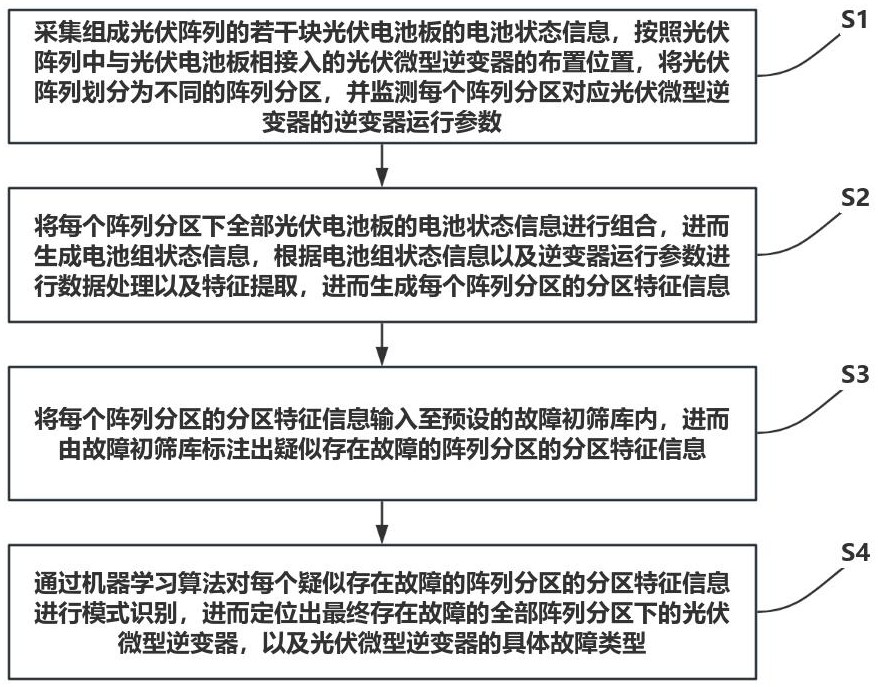

2、本發明的目的可以通過以下技術方案實現：一種用于光伏微型逆變器的故障檢測方法，包括以下步驟：

3、步驟s1：采集組成光伏陣列的若干塊光伏電池板的電池狀態信息，按照光伏陣列中與光伏電池板相接入的光伏微型逆變器的布置位置，將光伏陣列劃分為不同的陣列分區，并監測每個陣列分區對應光伏微型逆變器的逆變器運行參數；

4、步驟s2：將每個陣列分區下全部光伏電池板的電池狀態信息進行組合，進而生成電池組狀態信息，根據電池組狀態信息以及逆變器運行參數進行數據處理以及特征提取，進而生成每個陣列分區的分區特征信息；

5、步驟s3：將每個陣列分區的分區特征信息輸入至預設的故障初篩庫內，進而由故障初篩庫標注出疑似存在故障的陣列分區的分區特征信息；

6、步驟s4：通過機器學習算法對每個疑似存在故障的陣列分區的分區特征信息進行模式識別，進而定位出最終存在故障的全部陣列分區下的光伏微型逆變器，以及光伏微型逆變器的具體故障類型。

7、進一步的，采集組成光伏陣列的若干塊光伏電池板的電池狀態信息，按照光伏陣列中與光伏電池板相接入的光伏微型逆變器的布置位置，將光伏陣列劃分為不同的陣列分區的過程包括：

8、光伏陣列由若干塊光伏電池板組成，對若干塊光伏電池板進行編號，并記作i，i＝1，2，3，……，n，n為大于0的自然數，采集若干塊光伏電池板各自對應的電池狀態信息，電池狀態信息包括電池溫度、工作電壓、工作電流以及電池內阻；

9、光伏陣列上布置有若干個光伏微型逆變器，每個光伏微型逆變器用于對r個光伏電池板進行接入，r的取值為1—3的整數，光伏微型逆變器用于將光伏電池板的直流電轉換為交流電，按照光伏陣列中與光伏電池板相接入的若干個光伏微型逆變器的布置位置，將相應光伏微型逆變器所接入的光伏電池板在光伏陣列上劃入同一陣列分區，進而劃分出若干個光伏微型逆變器在光伏陣列上對應的若干個陣列分區。

10、進一步的，監測每個陣列分區對應光伏微型逆變器的逆變器運行參數的過程包括：

11、在每個陣列分區布置不同類型的傳感器以及電力監測設備，不同類型的傳感器包括溫度傳感器、濕度傳感器以及氣壓傳感器，通過每個陣列分區的傳感器以及電力監測設備獲取相應光伏微型逆變器的逆變器運行參數；

12、所述逆變器運行參數包括第一運行參數以及第二運行參數；

13、所述第一運行參數包括溫度傳感器采集的環境溫度，濕度傳感器采集的環境濕度，以及氣壓傳感器采集的環境大氣壓強；

14、所述第二運行參數包括電力監測設備采集的逆變器直流輸入電壓、逆變器交流輸出電壓、逆變器直流輸入電流、逆變器交流輸出電流、逆變器直流輸入功率以及逆變器交流輸出功率。

15、進一步的，將每個陣列分區下全部光伏電池板的電池狀態信息進行組合，進而生成電池組狀態信息的過程包括：

16、將每個光伏電池組的電池狀態信息按照時間戳進行歸類，進而生成每個光伏電池組在若干個時間戳所對應的電池時序狀態信息，電池時序狀態信息由同一時間戳的電池溫度、工作電壓、工作電流以及電池內阻組成；

17、將處于同一陣列分區下的所有光伏電池組各自的電池時序狀態信息按照相同時間戳進行組合，進而生成若干個時間戳下光伏陣列相應的電池組時序狀態信息，將每個光伏陣列全部時間戳對應的電池組時序狀態信息進行組合，進而生成每個光伏陣列相應的電池組狀態信息。

18、進一步的，根據電池組狀態信息以及逆變器運行參數進行數據處理以及特征提取，進而生成每個陣列分區的分區特征信息的過程包括：

19、通過對電池組狀態信息進行數據處理，將電池組狀態信息拆解為若干個時間戳對應的電池組時序狀態信息，對逆變器運行參數所包括的第一運行參數以及第二運行參數進行數據處理，將逆變器運行參數拆解為若干個時間戳對應的逆變器時序運行參數；

20、構建一維數據分析時間軸，在一維數據分析時間軸上，對每個時間戳對應的電池組時序狀態信息以及逆變器時序運行參數進行特征提取，進而獲取每個時間戳對應陣列分區下全部光伏電池板的電池組時序狀態信息對應的電池組時序特征，以及獲取每個時間戳對應陣列分區下光伏微型逆變器對應逆變器時序運行參數的逆變器時序特征；

21、整合每個陣列分區在同一時間戳對應的電池組時序特征以及逆變器時序特征，進而生成相應時間戳的疊加時序特征，對每個陣列分區全部時間戳的疊加時序特征進行匯總，進而生成每個陣列分區對應的分區特征信息。

22、進一步的，將每個陣列分區的分區特征信息輸入至預設的故障初篩庫內，進而由故障初篩庫標注出疑似存在故障的陣列分區的分區特征信息的過程包括：

23、預設故障初篩庫，故障初篩庫基于一個機器學習模型建立，機器學習模型通過對光伏陣列的歷史數據進行數據處理、數據挖掘以及特征處理，再結合數據建模技術生成，機器學習模型用于分析光伏陣列對應若干個陣列分區在歷史時間下疑似發生故障時，其對應的全部分區特征信息；

24、將每個陣列分區的分區特征信息輸入至故障初篩庫內，由故障初篩庫標注出疑似存在故障的陣列分區的分區特征信息，疑似存在故障的陣列分區的分區特征信息關聯一個疑似故障標識，將疑似故障標識記作doubt-er-sign，對其他非疑似存在故障的陣列分區的分區特征信息關聯一個安全運行標識，并將安全運行標識記作safe-sign。

25、進一步的，通過機器學習算法對每個疑似存在故障的陣列分區的分區特征信息進行模式識別，進而定位出最終存在故障的全部陣列分區下的光伏微型逆變器的過程包括：

26、通過機器學習算法構建初始的模式識別模型，模式識別模型用于對疑似存在故障的陣列分區的分區特征信息進行模式識別，將全部關聯有疑似故障標識的分區特征信息作為模式識別模型的輸入?yún)?shù)；

27、獲取歷史故障數據集，歷史故障數據集記錄有歷史時間下的光伏微型逆變器的若干種故障問題，將歷史故障數據集同步作為模式識別模型的輸入?yún)?shù)，由模式識別模型根據所接收的輸入?yún)?shù)輸出相應的識別輸出結果，識別輸出結果為：最終存在故障的全部陣列分區下的光伏微型逆變器的設備編號，以及光伏微型逆變器所對應的具體故障類型；

28、當相應陣列分區下的光伏微型逆變器被定位為最終存在故障時，將陣列分區所對應的分區特征信息的疑似故障標識doubt-er-sign替換為故障標識，故障標識記作sure-er-sign，安排檢修運維人員對全部定位到具體故障類型的光伏微型逆變器進行檢修，當光伏微型逆變器對應具體故障類型的故障問題被處理完畢后，將故障標識sure-er-sign替換為安全標識safe-sign。

29、進一步的，所述光伏微型逆變器的具體故障類型包括開路故障、短路故障、過溫故障、組件老化故障以及電容電感故障。

30、與現有技術相比，本發明的有益效果是：

31、按照光伏微型逆變器的布置位置將光伏陣列劃分為不同的陣列分區，根據每個陣列分區下光伏微型逆變器的逆變器運行參數，以及陣列分區下全部光伏電池板整合電池狀態信息后生成的電池組狀態信息，進行數據處理以及特征提取，以生成每個陣列分區的分區特征信息，將每個陣列分區的分區特征信息輸入故障初篩庫內，先標注出疑似存在故障的陣列分區的分區特征信息，再對每個疑似存在故障的陣列分區的分區特征信息進行模式識別，以定位出最終存在故障的全部陣列分區下的光伏微型逆變器及其具體故障類型，綜合考慮了光伏電池板的相關電池狀態信息，以及光伏微型逆變器自身運行時的逆變器運行參數對光伏微型逆變器運行的影響，通過特征提取以獲取相應的分區特征信息作為定位具體故障類型的數據基礎，實現了對光伏陣列中若干個光伏微型逆變器對應故障的高效檢測，且一定程度上提升了故障檢測的準確性。
