本技術涉及顯示領域，尤其涉及一種背面防劃傷的保護蓋板及智能手表。

背景技術：

1、amoled顯示效果鮮艷，對比度高并且屏幕小等特點，被廣泛的應于智能手表項目上。智能手表具備的功能也越來越全面，集成了觸控，顯示，nfc支付等一系列功能，把一系列的功能元器件都集成于智能手表的狹小空間內，所以對智能手表的密封性要求就比較高，一旦有水汽進入智能手表內部的話，里面的功能元器件將會出現短路、腐蝕等一系列問題從而導致智能手表報廢。

2、由于智能手表對密封性的要求比較高，所以對保護蓋板與手表機殼貼合的要求也比較高。但是保護蓋板從產出開始，存在與amoled貼合、裝配電測、運輸及客戶電測、裝配等等一系列動作，在這動作中保護蓋板背面上的遮光油墨難免會與外物觸碰，嚴重的話遮光油墨會被外物劃傷，出現劃痕等，這就會導致遮光油墨不平滑，與手表機殼貼合后的密封性下降。

技術實現思路

1、為了解決上述現有技術的不足，本實用新型提供一種保護蓋板，可防止其背面上的遮光油墨被劃傷。

2、本實用新型還提供一種智能手表，包括上述保護蓋板。

3、本實用新型所要解決的技術問題通過以下技術方案予以實現：

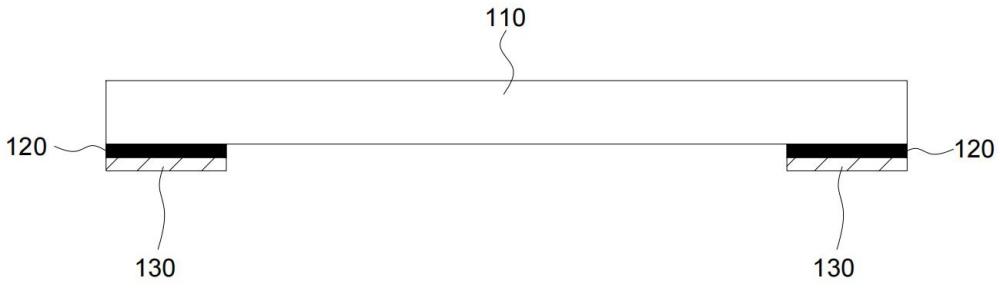

4、一種背面防劃傷的保護蓋板，包括：

5、蓋板本體，包括顯示區域和貼合區域，所述貼合區域圍繞在所述顯示區域外；

6、遮光油墨，設置于所述蓋板本體的背面上，并且與所述貼合區域相對應；

7、硬化油墨，設置于所述遮光油墨的背面上。

8、進一步的，所述硬化油墨與所述顯示區域的距離為0.3-0.5mm。

9、進一步的，所述蓋板本體為玻璃蓋板、塑料蓋板或藍寶石蓋板。

10、一種背面防劃傷的保護蓋板，包括：

11、蓋板本體，包括顯示區域和貼合區域，所述貼合區域圍繞在所述顯示區域外；

12、硬化遮光油墨，設置于所述蓋板本體的背面上，并且與所述貼合區域相對應。

13、進一步的，所述硬化遮光油墨與所述顯示區域的距離為0.3-0.5mm。

14、進一步的，所述蓋板本體為玻璃蓋板、塑料蓋板或藍寶石蓋板。

15、一種智能手表，包括手表機殼、手表表盤以及上述的保護蓋板，所述手表機殼具有裝配槽，所述保護蓋板的硬化油墨或硬化遮光油墨貼合于所述手表機殼上，所述保護蓋板的顯示區域覆蓋所述裝配槽；所述手表表盤設置于所述裝配槽內，并且與所述保護蓋板的顯示區域相對應。

16、進一步的，所述手表表盤包括顯示面板，所述顯示面板設置于所述保護蓋板的背面上。

17、進一步的，所述顯示面板為lcd面板或oled面板。

18、進一步的，所述手表表盤還包括觸摸功能層，所述觸摸功能層設置于所述顯示面板和保護蓋板之間。

19、本實用新型具有如下有益效果：本實用新型通過在所述保護蓋板的遮光油墨上涂布一層硬化油墨，或者直接采用所述硬化遮光油墨代替常規遮光油墨的方式，提高了所述保護蓋板在其貼合區域上的硬度，在所述保護蓋板的產出、與手機表盤貼合、裝配電測、運輸及客戶電測、手表裝配等等一系列動作中，外物作用在所述硬化油墨或硬化遮光油墨上所產生的劃痕少，甚至于無劃痕，因而所述硬化油墨或硬化遮光油墨即使與外物觸碰，也能夠保證其表面平滑，不會影響其與所述手表機殼貼合后的密封性。

技術特征：

1.一種背面防劃傷的保護蓋板，其特征在于，包括：

2.根據權利要求1所述的保護蓋板，其特征在于，所述硬化油墨與所述顯示區域的距離為0.3-0.5mm。

3.根據權利要求1所述的保護蓋板，其特征在于，所述蓋板本體為玻璃蓋板、塑料蓋板或藍寶石蓋板。

4.一種背面防劃傷的保護蓋板，其特征在于，包括：

5.根據權利要求4所述的保護蓋板，其特征在于，所述硬化遮光油墨與所述顯示區域的距離為0.3-0.5mm。

6.根據權利要求4所述的保護蓋板，其特征在于，所述蓋板本體為玻璃蓋板、塑料蓋板或藍寶石蓋板。

7.一種智能手表，其特征在于，包括手表機殼、手表表盤以及權利要求1或4所述的保護蓋板，所述手表機殼具有裝配槽，所述保護蓋板的硬化油墨或硬化遮光油墨貼合于所述手表機殼上，所述保護蓋板的顯示區域覆蓋所述裝配槽；所述手表表盤設置于所述裝配槽內，并且與所述保護蓋板的顯示區域相對應。

8.根據權利要求7所述的智能手表，其特征在于，所述手表表盤包括顯示面板，所述顯示面板設置于所述保護蓋板的背面上。

9.根據權利要求8所述的智能手表，其特征在于，所述顯示面板為lcd面板或oled面板。

10.根據權利要求8所述的智能手表，其特征在于，所述手表表盤還包括觸摸功能層，所述觸摸功能層設置于所述顯示面板和保護蓋板之間。

技術總結
本技術公開了一種背面防劃傷的保護蓋板，包括：蓋板本體，包括顯示區域和貼合區域，所述貼合區域圍繞在所述顯示區域外；遮光油墨，設置于所述蓋板本體的背面上，并且與所述貼合區域相對應；硬化油墨，設置于所述遮光油墨的背面上。該保護蓋板可防止其背面上的遮光油墨被劃傷。本技術還公開了一種智能手表，包括上述保護蓋板。

技術研發人員：連東海
受保護的技術使用者：信利光電股份有限公司
技術研發日：20240426
技術公布日：2025/4/21
