本發明涉及一種無線室內風機盤管控制系統。

背景技術：

無線室內風機盤管控制系統，通過控制室內風機盤管空氣流量，來調節室內溫度。傳統室內風機盤管控制裝置多采用RS485總線控制，需要鋪設大量通信線，增加了施工難度和維護成本?？刂葡到y(tǒng)采用的3.3V電源一般采用220V變壓整流濾波得到12V直流電壓，在得到直流12V后一般采用DC-DC電源芯片，將電壓直接降溫3.3V電壓。這樣雖讓結構比較簡單，但是得到的3.3V電壓紋波比較大，容易造成測量誤差，不適合精密測量電路。

技術實現要素：

本發明的目的是提供一種無線室內風機盤管控制系統，包括微處理器控制電路、室內溫度采集電路、無線通信電路、盤管風機控制電路、電源電路、人機交互模塊，室內溫度采集電路的輸出端與微處理器控制電路的溫度數據輸入端連接，微處理器控制電路的風機信號輸入端與無線通信電路的數據收發端連接，無線通信電路的遠程數據收發端與上位機無線連接；微處理器控制電路的盤管風機數據輸入端與盤管風機控制電路的輸出端連接；電源電路、人機交互模塊分別與微處理器控制電路連接。

進一步地，微處理器控制電路包括單片機芯片U4，單片機芯片U4的引腳1、引腳9、引腳24、引腳36、引腳48連接后外接電源電路的輸出電壓；單片機芯片U4的引腳5與晶振芯片Y3的一端和電容C36的一端連接，電容C36的另一端接地，單片機芯片U4的引腳6分別與晶振芯片Y3的另一端和電容C37的一端連接，電容C37的另一端接地；單片機芯片U4的引腳7分別與電容C34的一端和電阻R3的一端連接，電容C34的另一端接地，電阻R3的另一端外接電源電路的輸出電壓；單片機芯片U4的引腳44與電阻R4的一端連接，單片機芯片U4的引腳20與電阻R5的一端連接，電阻R4的另一端與電阻R5的另一端連接后接地。

進一步地，室內溫度采集電路包括溫濕度采集芯片U6，溫濕度采集芯片U6的引腳1與單片機芯片U4的引腳15連接，溫濕度采集芯片U6的引腳2接地，溫濕度采集芯片U6的引腳5外接電源電路的輸出電壓，引腳5經電阻R10后與引腳1連接，引腳5經電阻R11后與引腳6連接，濕度采集芯片U6的引腳6與單片機芯片U4的引腳16連接。

進一步地，無線通信電路包括zigbee通信芯片U2，zigbee通信芯片U2的引腳1、引腳2、引腳3、引腳4連接后接地，zigbee通信芯片U2的引腳16與單片機芯片U4的引腳31連接，zigbee通信芯片U2的引腳17與單片機芯片U4的引腳30連接，zigbee通信芯片U2的引腳20經電阻R1后接電源電路的輸出電壓，電阻R1與電容C32串聯后接地，zigbee通信芯片U2的引腳10與電容C1的一端連接后外接電源電路的輸出電壓，電容C1的另一端接地；引腳21與電容C2的一端連接后外接電源電路的輸出電壓，電容C2的另一端接地；引腳24與引腳27連接后與電容C3的一端連接，電容C3的另一端接地，引腳28與引腳29連接后與電容C4的一端連接，電容C4的另一端接地；引腳31與電容C5的一端連接，電容C5的另一端接地；引腳39與電容C6的一端連接后外接電源電路的輸出電壓，電容C6的另一端接地；

zigbee通信芯片U2的引腳25與電容C14的一端連接，電容C14與電感L1串聯后接地，zigbee通信芯片U2的引腳26與電容C21的一端連接，電容C21與電容C16串聯后接地，電容C14的另一端與電容C15串聯后外接天線，電容C21的另一端與電感L3串接后外接天線；

zigbee通信芯片U2的引腳32與晶振芯片Y1的引腳1連接，引腳32與電容C29連接后接地，zigbee通信芯片U2的引腳33與晶振芯片Y1的引腳2連接，引腳33與電容C28連接后接地；

zigbee通信芯片U2的引腳22與晶振芯片Y2的引腳1連接，引腳32與電容C31連接后接地，zigbee通信芯片U2的引腳23與晶振芯片Y2的引腳2連接，引腳13與電容C30連接后接地；

zigbee通信芯片U2的引腳30與電阻R2連接后接地，zigbee通信芯片U2的引腳40與電容C33連接后接地。

進一步地，電源電路包括變壓器、整流橋、濾波電路、12V-5V電壓轉換芯片U1、5V-3V電壓轉換電路U3，變壓器的輸入端與220V電壓連接，整流橋包括二極管D1、二極管D2、二極管D3、二極管D4，變壓器的輸出端8與熔斷器F1連接后分別與二極管D1的陽極、二極管D3的陰極連接，整流橋的輸出端6分別與二極管D2的陽極和二極管D4的陰極連接，二極管D1的陰極與12V-5V電壓轉換芯片U1的引腳1連接，二極管D4的陽極與12V-5V電壓轉換芯片U1的引腳2連接，12V-5V電壓轉換芯片U1的引腳3輸出5V電壓，5V-3V電壓轉換電路U3的引腳3與12V-5V電壓轉換芯片U1的引腳3連接，引腳3與電容C19連接后接地，電容C19與電容C17并聯，5V-3V電壓轉換電路U3的引腳1接地，5V-3V電壓轉換電路U3的引腳2與引腳4連接后輸出3.3V電壓，5V-3V電壓轉換電路U3的引腳4與電容C18連接后接地，電容C18與電容C20并聯。

進一步地，人機交互模塊包括顯示電路和按鍵輸入電路，顯示電路包括12864液晶屏U5，12864液晶屏U5的引腳1與單片機芯片U4的引腳39連接，12864液晶屏U5的引腳2與單片機芯片U4的引腳40連接，12864液晶屏U5的引腳3與單片機芯片U4的引腳41連接，12864液晶屏U5的引腳12與單片機芯片U4的引腳42連接，12864液晶屏U5的引腳13與單片機芯片U4的引腳43連接，12864液晶屏U5的引腳14外接電源電路的輸出電壓，12864液晶屏U5的引腳15接地，12864液晶屏U5的引腳16與電容C40連接后與12864液晶屏U5的引腳17連接，12864液晶屏U5的引腳18與電容C41連接后與12864液晶屏U5的引腳19連接，12864液晶屏U5的引腳20接地，12864液晶屏U5的引腳21經電阻R9與三極管Q1的引腳2連接，三極管Q1的引腳3外接電源電路的輸出電壓，三極管Q1的引腳1經電阻R7與單片機芯片U4的引腳45連接，12864液晶屏U5的引腳22接地；

按鍵輸入電路包括按鍵K1、按鍵K2、按鍵K3、按鍵K4、按鍵K5、按鍵K6、按鍵K7、按鍵K8、按鍵K9、按鍵K10、按鍵K11、按鍵K12，按鍵K1的1端和2端、按鍵K2的1端和2端、按鍵K3的1端和2端連接后與主控單片機U4的引腳25連接；按鍵K4的1端和2端、按鍵K5的1端和2端、按鍵K6的1端和2端連接后與主控單片機U4的引腳26連接；按鍵K7的1端和2、按鍵K8的1端和2端、按鍵K9的1端和2端連接后與主控單片機U4的引腳27連接；按鍵K10的1端和2端、按鍵K11的1端和2端、按鍵K12的1端和2端連接后與主控單片機U4的引腳28連接；按鍵K1的3端和4端、按鍵K8的3端和4端、按鍵K11的3端和4端連接后與二極管D6的陽極連接，二極管D6的陰極與電容C43連接后接地；按鍵K4的3端和4端、按鍵K7的3端和4端、按鍵K10的3端和4端連接后與二極管D5的陽極連接，二極管D5的陰極與電容C42連接后接地；按鍵K2的3端和4端、按鍵K5的3端和4端、按鍵K12的3端和4端連接后與二極管D7的陽極連接，二極管D7的陰極與電容C45連接后接地；按鍵K3的3端和4端、按鍵K6的3端和4端、按鍵K9的3端和4端連接后與二極管D8的陽極連接，二極管D8的陰極與電容C46連接后接地。

進一步地，電機控制電路包括接口芯片U26、繼電器，接口芯片U26的引腳6、引腳7、引腳8依次與單片機芯片U4的引腳12、引腳13、引腳14連接，接口芯片U26的引腳11與繼電器G3的線圈的2端連接，繼電器G3的線圈的1端外接5V電壓；繼電器G3的常開觸點的3端與接口芯片J2的引腳8連接，繼電器G3的常開觸點的4端與220V零線連接；

接口芯片U26的引腳12與繼電器G2的線圈的2端連接，繼電器G2的線圈的1端外接5V電壓；繼電器G2的常開觸點的3端與接口芯片J2的引腳7連接，繼電器G2的常開觸點的4端與220V零線連接；

接口芯片U26的引腳13與繼電器G1的線圈的2端連接，繼電器G1的線圈的1端外接5V電壓；繼電器G1的常開觸點的3端與接口芯片J2的引腳6連接，繼電器G1的常開觸點的4端與220V零線連接。

本發明的有益效果是，

1、室內風機盤管控制系統采用ZigBee無線通信技術，實現無線和串口UART透?jìng)鞴δ堋C2530接收到來自風機盤管端發來的無線信號發送至上位機，上位機通過CC2530發送數據到風機盤口接收端，實現對風機盤管的遠程無線控制。有效解決了傳統設計中采用RS485通信需要鋪設大量通信電纜導致的施工難度。

2、電源電路中采用再增加一級電源轉換的方式，進一步降低交直電變換過程中的電源紋波。在得到12V直流時先用芯片7805將12V直流電轉為5V直流電，再采用LDO芯片ASM1117-3.3將5V電源轉為設備需要的3.3V電源。ASM1117-3.3為線性穩壓電源，具有極低的自有噪聲和較高的電源抑制比PSRR，可有效降低輸出電壓的紋波。

附圖說明

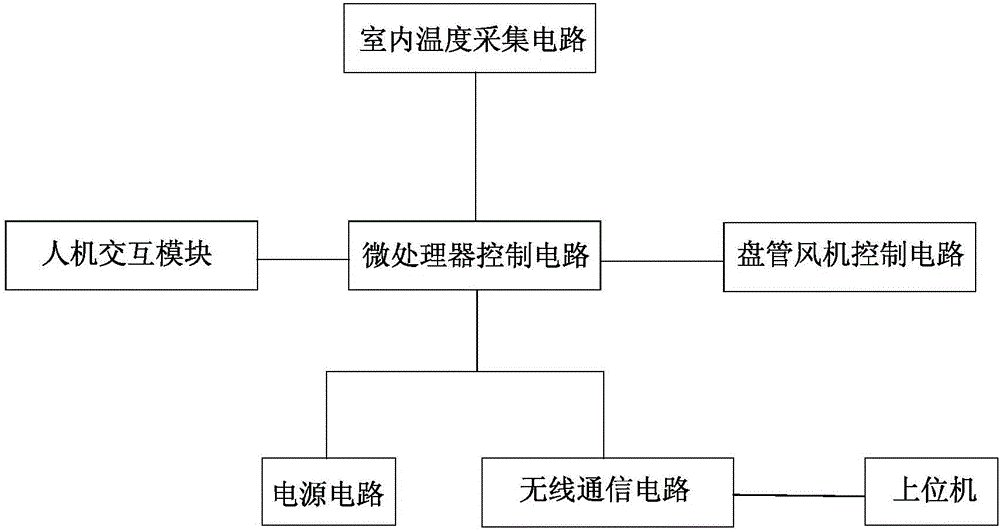

圖1是無線室內風機盤管控制系統示意圖；

圖2是微控制器控制電路圖；

圖3是室內溫度采集電路圖；

圖4是無線通信電路圖；

圖5是電源電路圖；

圖6是顯示電路圖；

圖7是按鍵輸入電路圖；

圖8是盤管風機控制電路。

具體實施方式

如圖1所示，一種無線室內風機盤管控制系統，包括微處理器控制電路、室內溫度采集電路、無線通信電路、盤管風機控制電路、電源電路、人機交互模塊，室內溫度采集電路的輸出端與微處理器控制電路的溫度數據輸入端連接，微處理器控制電路的風機信號輸入端與無線通信電路的數據收發端連接，無線通信電路的遠程數據收發端與上位機無線連接；微處理器控制電路的盤管風機數據輸入端與盤管風機控制電路的輸出端連接；電源電路、人機交互模塊分別與微處理器控制電路連接。

如圖2所示，微處理器控制電路包括單片機芯片U4，單片機芯片U4的引腳1、引腳9、引腳24、引腳36、引腳48連接后外接電源電路的輸出電壓；單片機芯片U4的引腳5與晶振芯片Y3的一端和電容C36的一端連接，電容C36的另一端接地，單片機芯片U4的引腳6分別與晶振芯片Y3的另一端和電容C37的一端連接，電容C37的另一端接地；單片機芯片U4的引腳7分別與電容C34的一端和電阻R3的一端連接，電容C34的另一端接地，電阻R3的另一端外接電源電路的輸出電壓；單片機芯片U4的引腳44與電阻R4的一端連接，單片機芯片U4的引腳20與電阻R5的一端連接，電阻R4的另一端與電阻R5的另一端連接后接地。

如圖3所示，室內溫度采集電路包括溫濕度采集芯片U6，溫濕度采集芯片U6的引腳1與單片機芯片U4的引腳15連接，溫濕度采集芯片U6的引腳2接地，溫濕度采集芯片U6的引腳5外接電源電路的輸出電壓，引腳5經電阻R10后與引腳1連接，引腳5經電阻R11后與引腳6連接，濕度采集芯片U6的引腳6與單片機芯片U4的引腳16連接。

如圖4所示，無線通信電路包括zigbee通信芯片U2，zigbee通信芯片U2的引腳1、引腳2、引腳3、引腳4連接后接地，zigbee通信芯片U2的引腳16與單片機芯片U4的引腳31連接，zigbee通信芯片U2的引腳17與單片機芯片U4的引腳30連接，zigbee通信芯片U2的引腳20經電阻R1后接電源電路的輸出電壓，電阻R1與電容C32串聯后接地，zigbee通信芯片U2的引腳10與電容C1的一端連接后外接電源電路的輸出電壓，電容C1的另一端接地；引腳21與電容C2的一端連接后外接電源電路的輸出電壓，電容C2的另一端接地；引腳24與引腳27連接后與電容C3的一端連接，電容C3的另一端接地，引腳28與引腳29連接后與電容C4的一端連接，電容C4的另一端接地；引腳31與電容C5的一端連接，電容C5的另一端接地；引腳39與電容C6的一端連接后外接電源電路的輸出電壓，電容C6的另一端接地；

zigbee通信芯片U2的引腳25與電容C14的一端連接，電容C14與電感L1串聯后接地，zigbee通信芯片U2的引腳26與電容C21的一端連接，電容C21與電容C16串聯后接地，電容C14的另一端與電容C15串聯后外接天線，電容C21的另一端與電感L3串接后外接天線；

zigbee通信芯片U2的引腳32與晶振芯片Y1的引腳1連接，引腳32與電容C29連接后接地，zigbee通信芯片U2的引腳33與晶振芯片Y1的引腳2連接，引腳33與電容C28連接后接地；

zigbee通信芯片U2的引腳22與晶振芯片Y2的引腳1連接，引腳32與電容C31連接后接地，zigbee通信芯片U2的引腳23與晶振芯片Y2的引腳2連接，引腳13與電容C30連接后接地；

zigbee通信芯片U2的引腳30與電阻R2連接后接地，zigbee通信芯片U2的引腳40與電容C33連接后接地。

如圖5所示，電源電路包括變壓器、整流橋、濾波電路、12V-5V電壓轉換芯片U1、5V-3V電壓轉換電路U3，變壓器的輸入端與220V電壓連接，整流橋包括二極管D1、二極管D2、二極管D3、二極管D4，變壓器的輸出端8與熔斷器F1連接后分別與二極管D1的陽極、二極管D3的陰極連接，整流橋的輸出端6分別與二極管D2的陽極和二極管D4的陰極連接，二極管D1的陰極與12V-5V電壓轉換芯片U1的引腳1連接，二極管D4的陽極與12V-5V電壓轉換芯片U1的引腳2連接，12V-5V電壓轉換芯片U1的引腳3輸出5V電壓，5V-3V電壓轉換電路U3的引腳3與12V-5V電壓轉換芯片U1的引腳3連接，引腳3與電容C19連接后接地，電容C19與電容C17并聯，5V-3V電壓轉換電路U3的引腳1接地，5V-3V電壓轉換電路U3的引腳2與引腳4連接后輸出3.3V電壓，5V-3V電壓轉換電路U3的引腳4與電容C18連接后接地，電容C18與電容C20并聯。

如圖6所示，人機交互模塊包括顯示電路和按鍵輸入電路，顯示電路包括12864液晶屏U5，12864液晶屏U5的引腳1與單片機芯片U4的引腳39連接，12864液晶屏U5的引腳2與單片機芯片U4的引腳40連接，12864液晶屏U5的引腳3與單片機芯片U4的引腳41連接，12864液晶屏U5的引腳12與單片機芯片U4的引腳42連接，12864液晶屏U5的引腳13與單片機芯片U4的引腳43連接，12864液晶屏U5的引腳14外接電源電路的輸出電壓，12864液晶屏U5的引腳15接地，12864液晶屏U5的引腳16與電容C40連接后與12864液晶屏U5的引腳17連接，12864液晶屏U5的引腳18與電容C41連接后與12864液晶屏U5的引腳19連接，12864液晶屏U5的引腳20接地，12864液晶屏U5的引腳21經電阻R9與三極管Q1的引腳2連接，三極管Q1的引腳3外接電源電路的輸出電壓，三極管Q1的引腳1經電阻R7與單片機芯片U4的引腳45連接，12864液晶屏U5的引腳22接地。

如圖7所示，按鍵輸入電路包括按鍵K1、按鍵K2、按鍵K3、按鍵K4、按鍵K5、按鍵K6、按鍵K7、按鍵K8、按鍵K9、按鍵K10、按鍵K11、按鍵K12，按鍵K1的1端和2端、按鍵K2的1端和2端、按鍵K3的1端和2端連接后與主控單片機U4的引腳25連接；按鍵K4的1端和2端、按鍵K5的1端和2端、按鍵K6的1端和2端連接后與主控單片機U4的引腳26連接；按鍵K7的1端和2、按鍵K8的1端和2端、按鍵K9的1端和2端連接后與主控單片機U4的引腳27連接；按鍵K10的1端和2端、按鍵K11的1端和2端、按鍵K12的1端和2端連接后與主控單片機U4的引腳28連接；按鍵K1的3端和4端、按鍵K8的3端和4端、按鍵K11的3端和4端連接后與二極管D6的陽極連接，二極管D6的陰極與電容C43連接后接地；按鍵K4的3端和4端、按鍵K7的3端和4端、按鍵K10的3端和4端連接后與二極管D5的陽極連接，二極管D5的陰極與電容C42連接后接地；按鍵K2的3端和4端、按鍵K5的3端和4端、按鍵K12的3端和4端連接后與二極管D7的陽極連接，二極管D7的陰極與電容C45連接后接地；按鍵K3的3端和4端、按鍵K6的3端和4端、按鍵K9的3端和4端連接后與二極管D8的陽極連接，二極管D8的陰極與電容C46連接后接地。具體KEY_PIN狀態表信息如表1所示。

表1KEY_PIN狀態表

如圖8所示，電機控制電路包括接口芯片U26、繼電器，接口芯片U26的引腳6、引腳7、引腳8依次與單片機芯片U4的引腳12、引腳13、引腳14連接，接口芯片U26的引腳11與繼電器G3的線圈的2端連接，繼電器G3的線圈的1端外接5V電壓；繼電器G3的常開觸點的3端與接口芯片J2的引腳8連接，繼電器G3的常開觸點的4端與220V零線連接；

接口芯片U26的引腳12與繼電器G2的線圈的2端連接，繼電器G2的線圈的1端外接5V電壓；繼電器G2的常開觸點的3端與接口芯片J2的引腳7連接，繼電器G2的常開觸點的4端與220V零線連接；

接口芯片U26的引腳13與繼電器G1的線圈的2端連接，繼電器G1的線圈的1端外接5V電壓；繼電器G1的常開觸點的3端與接口芯片J2的引腳6連接，繼電器G1的常開觸點的4端與220V零線連接。

上述雖然結合附圖對本發明的具體實施方式進行了描述，但并非對本發明保護范圍的限制，所屬領域技術人員應該明白，在本發明的技術方案的基礎上，本領域技術人員不需要付出創造性勞動即可做出的各種修改或變形仍在本發明的保護范圍以內。
