本發明涉及泵用直線電機控制技術領域，具體涉及一種應用于直驅式柱塞泵的直線電機自適應控制方法。

背景技術：

直線電機驅動柱塞泵是一種利用直線電機作為動力源直接驅動柱塞做往復運動的新型柱塞泵。直線電機驅動柱塞泵由于不需要中間傳動裝置，相對于傳統的“旋轉電機+傳動裝置”的結構具有多方面的優勢，如：振動小、噪聲低，智能伺服控制等。泵用直線電機在大推力輸出、位置精度等方面有特殊要求，這也就對伺服控制系統的要求越來越高。

為了實現高速度高精度的控制效果，需要尋求合理有效的控制方法。泵用直線電機的伺服系統需要滿足指令無超調、無延時的跟蹤、對各種擾動的抑制以及對負載變化的自適應性等要求。經典控制策略中，PID控制應用最為廣泛，根據不同的被控對象采用適當?shù)腒_p、K_i、K_d這三個參數，即可以得到較為滿意的控制效果。將PID控制策略與其它智能控制方法相結合，形成新型的智能復合控制，實現直線電機驅動柱塞泵系統對PID參數的自校正，使得直線電機伺服系統的魯棒性得到增強。

隨著直線電機驅動技術的發展，直線電機驅動柱塞泵的應用前景將更加開闊。直線電機驅動柱塞泵自適應智能控制方法，能夠針對負載的變化情況，調整對應的伺服控制方法，對實現直驅式柱塞泵低振動、低流量脈動的特性具有重要意義。

技術實現要素：

本發明針對直線電機驅動式柱塞泵具有負載多變、高度非線性等特點，提出一種泵用直線電機自適應控制方法。

本發明結合傳統PID控制策略與模糊PID控制策略，能夠在系統負載或者運行速度出現變化時，對直線電機PID參數進行自適應調節，提高直線電機驅動式柱塞泵系統的魯棒性，實現減振降噪的目的。

本發明按如下方法實現：

一種直線電機驅動柱塞泵恒流量運動規劃及控制方法，該控制方法包含了PID控制策略和模糊PID控制策略。具體包括以下步驟：

S1：預先設定一個額定速度偏差比例常數；

S2：按照額定工況設置好PID控制參數及模糊PID控制策略；

S3：計算所述永磁同步直線電機的速度反饋系統的控制比例偏差；

S4：判定所述控制比例偏差是否大于所設定速度偏差比例常數，若是，則采用模糊PID控制策略；若否，則采用PID控制策略。

本發明一種泵用直線電機自適應控制方法的有益效果在于，結合了傳統PID控制策略和模糊PID控制策略，根據實際工況的負載及速度變化情況實時切換智能伺服控制方法，動態調整直線電機的控制參數。當直線電機跟隨誤差較大時則采用模糊PID控制策略代替?zhèn)鹘y(tǒng)PID控制策略，從而使直線電機獲得較好的速度響應和抗干擾能力，獲得良好的控制效果，對直線電機驅動式柱塞泵的減振降噪具有重要意義。

附圖說明

圖1是本發明一種泵用直線電機自適應控制方法的實施流程示意圖。

圖2是模糊PID控制器模型示意圖。

圖3是常規PID速度響應曲線。

圖4是模糊PID控制速度響應曲線。

具體實施方式

以下結合附圖，對本發明的具體實施方式進行詳細地說明。

一種泵用直線電機自適應控制方法，具體包含了PID控制策略和模糊PID控制策略兩部分。首先設定一個額定速度偏差比例常數作為對比參考；再根據額定工況設置好PID控制及模糊PID控制策略參數；開始運行直線電機驅動式柱塞泵系統，根據采集到的反饋信號，得到系統實時的跟隨誤差值，計算出速度反饋系統的控制比例偏差；最后將計算出的控制比例偏差值與預先設定的偏差比例常數對比分析，判定所述控制比例偏差是否大于所設定速度偏差比例常數，若是，則采用模糊PID控制策略；若否，則采用PID控制策略。主要包括以下步驟：

S1:預先設定一個額定速度偏差比例常數；

根據實際工程經驗，設定一個額定速度偏差比例常數。額定速度偏差比例常數的設定關系到自適應控制系統的控制精度。若過大，則會造成系統控制效果很差，無法實現提高系統魯棒性的功能；若過小，則會使系統過于靈敏，影響系統的正常功能。

S2：按照額定工況設置好PID控制參數及模糊PID控制策略；

泵用直線電機的PID控制參數設置需要根據特殊的應用工況調試。模糊PID控制器的設計也需根據直驅泵系統實際運行經驗，進行設計和完善。

S3：計算所述永磁同步直線電機的速度反饋系統的控制比例偏差；

完成伺服控制系統的設置及調試后，運行直線電機驅動式柱塞泵系統，根據采集到的實時位置反饋信號及速度信號，得到系統實時的跟隨誤差值，計算出速度反饋系統的控制比例偏差；

S4：判定所述控制比例偏差是否大于所設定速度偏差比例常數，若是，則采用模糊PID控制策略；若否，則采用PID控制策略。

實施例：

本實施例以額定流量50L/min，額定工作壓力4MPa的直線電機驅動式柱塞泵系統為控制對象，具體實施方法如下：

S1：預先設定一個額定速度偏差比例常數；

額定速度偏差比例常數的設定關系到自適應控制系統的控制精度。若過大，則會造成系統控制效果很差，無法實現提高系統魯棒性的功能；若過小，則會使系統過于靈敏，影響系統的正常功能。根據以往系統試驗經驗，本實施例中額定速度偏差比例常數設置為5％。

S2：按照額定工況設置好PID控制參數及模糊PID控制策略；

泵用直線電機的PID控制參數設置需要根據特殊的應用工況調試，調試完畢后得到系統運行狀態良好的K_p、K_i、K_d(K_p代表比例增益，K_i代表積分增益，K_d代表微分增益)等控制參數；

模糊PID控制器的設計則需要完成模糊語言的變量選取和論域劃分、模糊規則設計、模糊化運算、解模糊化和控制器模型搭建幾部分。

采用{NB，NM，NS，ZO，PS，PM，PB}來定義7模糊語言值(七個變量即為negativebig、negative middle……及positive big的縮寫，用來定義模糊變量集合中的各個元素)，來定義模糊變量E和E_c；

速度誤差E和速度誤差變化率E_c作為輸入量，PID參數比例增益，微分增益和積分增益變化量作為模糊控制器的輸出；

解模糊化運算采用最大隸屬度法。

當隸屬度函數為連續函數時，其公式為：

X₀——模糊變量最大值；

X——模糊量集合；

μ_A——隸屬度函數。

當隸屬度函數為不連續函數時，其公式為：

x_i為第i個變量。

將模糊控制器的輸出與PID控制器相結合，進而完成直線電機的伺服控制。

K_vff——為速度反饋增益

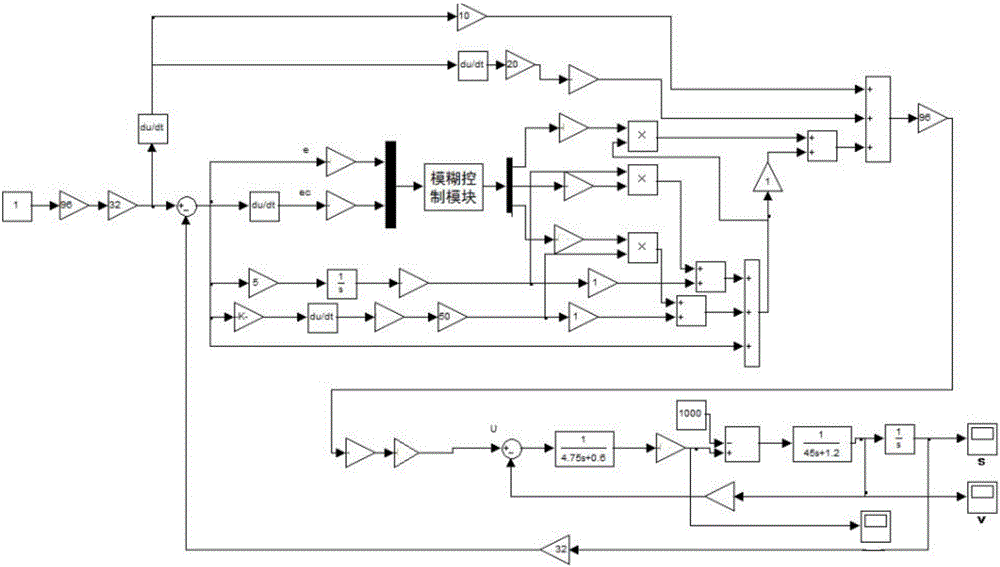

根據實際工況，設計完成的模糊PID控制器模型如附圖2所示。

S3：計算所述永磁同步直線電機的速度反饋系統的控制比例偏差；

采集系統運行時實時位置反饋信號及速度信號，得到系統實時的跟隨誤差值，計算出速度反饋系統的控制比例偏差；

S4：判定所述控制比例偏差是否大于所設定速度偏差比例常數，若是，則采用模糊PID控制策略；若否，則采用PID控制策略。

最終得到常規PID控制策略與模糊PID控制策略的響應曲線，如附圖3和附圖4所示。
