本實用新型涉及一種坐便器，尤其涉及一種具有物聯功能適老人智能坐便器的控制系統。

背景技術：

“十三五”時期是我國經濟發展階段從工業化中期向后期過渡的關鍵時期，這些新形勢與新變化為服務機器人產業提供了基本背景，通過分析，與服務機器人產業發展密切相關的方面表現為：( 1) 由于世界市場萎縮，“十三五”時期中國經濟增長將主要依靠?jī)?nèi)需來實現，作為朝陽產業的服務機器人的市場主要在國內；( 2) 信息化、重工業化與新型工業化道路融合發展，工業機器人產業得到進一步發展，推進機器人技術的研發；( 3) 信息產業的發展對服務機器人相關技術的帶動；( 4)服務業不斷發展，為服務機器人產業的發展提供了市場需求；( 5) “十三五”時期將迎來“劉易斯轉折點”，勞動力供給開始緊張，同時，中國人口老齡化問題突出，需要大力發展服務機器人產業；( 6) 中國居民收入水平整體提高，尤其是城市居民的收入水平。消費觀念追求新鮮事物，會推動對服務機器人的需求。總之，從我國“十二五”期間的宏觀經濟形勢看，為服務機器人技術研發與產業化發展提供了良好的環境與發展機遇。

由于關節疾病以及心腦血管疾病，如廁通常會成為老年人的“殺手”，由于廁所環境比較濕滑，老人在坐便器上起立和坐下至某個角度時，腰腿受力非常嚴重，非常容易觸發腰腿疾病甚至心腦血管疾病，近年來，很多老年人就在如廁過程中發病，或者在廁所里摔倒導致意外甚至死亡。另一方面，某些在如廁過程中發病的老人由于獨居或子女在上班，親人因不能及時施救而延誤治療時間，導致老人發生甚至當場死亡，使親友痛心疾首。

技術實現要素：

本實用新型的目的是克服現有技術的不足而提供一種適合老年人，使用方便，具有報警及通訊功能的具有物聯功能適老人智能坐便器的控制系統。

為了達到上述目的，本實用新型是這樣實現的，其是一種具有物聯功能適老人智能坐便器的控制系統，其特征在于包括單片機MCU、輸入按鍵、傳感器、執行機構、Wifi物聯模塊及電源；其中所述電源為單片機MCU、輸入按鍵、傳感器及執行機構提供工作電壓，所述輸入按鍵通過數據總線將輸入的按鍵信號輸入至單片機MCU，所述傳感器通過數據總線將信號輸入至單片機MCU，所述執行機構通過數據總線接收單片機MCU輸入的信號；所述單片機MCU分別接收輸入按鍵及傳感器的信號后分別控制執行機構，所述執行機構收到單片機MCU輸入信號后啟動坐便器工作；所述Wifi物聯模塊通過數據總線接收或發送信號給單片機MCU；

所述輸入按鍵包括設置鍵、緊急鍵、第一記憶鍵、高度升鍵、高度降鍵、第二記憶鍵、角度加鍵、角度減鍵、第三記憶鍵、手/自動鍵及完成鍵；

所述傳感器包括上下限位傳感器、角度限位傳感器、重力傳感器及紅外傳感器；

所述執行機構包括控制升/降電機的升降執行電路、控制角度電機的角度執行電路、控制水閥開關閉的水閥執行電路、控制風機開關的風機執行電路、聲音報警電路及LED燈顯示電路。

在本技術方案中，所述單片機MCU為宏晶公司的STC12C5A60S2單片機。

在本技術方案中，所述輸入按鍵為T(mén)ELESKY 6*6*5MM 微動開關。

在本技術方案中，所述上下限位傳感器的型號為NJK-5002C；所述角度限位傳感器的型號為NJK-5002C；所述重力傳感器為艾動接觸式薄膜壓力傳感器fsr 150kg；所述紅外傳感器的型號為EJ-D100N1。

在本技術方案中，所述升降執行電路的型號為9013；所述控制角度電機的角度執行電路的型號為L(zhǎng)298及其外圍電路；所述控制水閥開關閉的水閥執行電路的型號為MILE小便池感應沖洗閥；所述控制風機開關的風機執行電路為American Standard 158U000180。

在本技術方案中，所述Wifi物聯模塊的型號為XLW-210x 。

本實用新型與現有技術相比的優點為：適合老年人，使用方便，具有報警，通訊功能，在緊急情況下能與家人聯系。

附圖說明

圖1是本實用新型的電路方框圖；

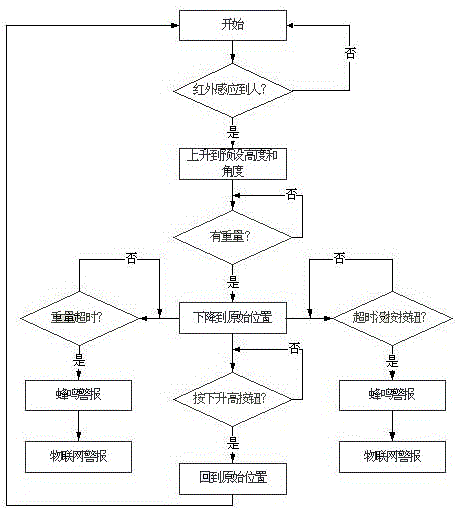

圖2是本實用新型的MCU軟件流程圖；

圖3是本實用新型的Wifi物聯模塊報警示意圖。

具體實施方式

下面結合附圖對本實用新型的具體實施方式作進一步說明。在此需要說明的是，對于這些實施方式的說明用于幫助理解本實用新型，但并不構成對本實用新型的限定。此外，下面所描述的本實用新型各個實施方式中所涉及到的技術特征只要彼此之間未構成沖突就可以互相結合。

在本實用新型的描述中，術語“第一”、“第二”及“第三”僅用于描述目的，而不能理解為指示或暗示相對重要性。

如圖1所示，其是一種具有物聯功能適老人智能坐便器的控制系統，包括單片機MCU1、輸入按鍵2、傳感器3、執行機構4、Wifi物聯模塊5及電源6；其中所述電源6為單片機MCU1、輸入按鍵2、傳感器3及執行機構4提供工作電壓，所述輸入按鍵2通過數據總線將輸入的按鍵信號輸入至單片機MCU1，所述傳感器3通過數據總線將信號輸入至單片機MCU1，所述執行機構4通過數據總線接收單片機MCU1輸入的信號；所述單片機MCU1分別接收輸入按鍵2及傳感器3的信號后分別控制執行機構4，所述執行機構4收到單片機MCU1輸入信號后啟動坐便器工作；所述Wifi物聯模塊5通過數據總線接收或發送信號給單片機MCU1，從而方便坐便器使用者與家人聯系；

所述輸入按鍵2包括設置鍵20、緊急鍵21、第一記憶鍵22、高度升鍵23、高度降鍵24、第二記憶鍵25、角度加鍵26、角度減鍵27、第三記憶鍵28及手/自動鍵29，所述設置鍵20、緊急鍵21、第一記憶鍵22、高度升鍵23、高度降鍵24、第二記憶鍵25、角度加鍵26、角度減鍵27、第三記憶鍵28、手/自動鍵29及完成鍵210分別數據總線與單片機MCU1電連接，從而將每個鍵的信息輸入到單片機MCU1；

所述傳感器3包括上下限位傳感器30、角度限位傳感器31、重力傳感器32及紅外傳感器33；所述上下限位傳感器30、上下限位傳感器30、角度限位傳感器31、重力傳感器32及紅外傳感器33分別將感應到的信號輸入到單片機MCU1；

所述執行機構4包括控制升/降電機的升降執行電路40、控制角度電機的角度執行電路41、控制水閥開關閉的水閥執行電路42、控制風機開關的風機執行電路43、聲音報警電路44及LED燈顯示電路45；所述單片機MCU1將接收到的上下限位傳感器30所感應的信號并處理后輸入到升降執行電路40，所述升降執行電路40控制升降電機M1使坐便器上升或下降；所述單片機MCU1將接收到的角度限位傳感器31所感應的信號并處理后輸入到角度執行電路41，所述角度執行電路41控制角度電機M2從而使坐便器調整角度；所述單片機MCU1將分別接收到的重力傳感器32及紅外傳感器33所感應的信號并處理后輸入到水閥執行電路42及風機執行電路43，所述水閥執行電路42控制水閥M3的打開或關閉，風機執行電路43控制風機M4的開或關。

如圖1及圖2所示，工作時，系統上電后將進行初始化，升降電機M1及角度電機M2回到限位器所在位置。

當使用者開始使用時，自動模式下，坐便器通過紅外傳感器檢測是否有人站在坐便器前，如果紅外傳感器連續3秒檢測到有人，則確定有人站在坐便器前。升降電機M1上升到預設高度，角度電機M2驅動相應結構傾斜10度。重力傳感器32檢測是否有人坐在坐便器上，如果重力傳感器32連續檢測到信號2s，則確定使用者已坐好，單片機MCU1接收到重力傳感器32的信號并將其輸入到升降執行電路40及角度執行電路41，升降電機M1及角度電機M2恢復到初始位置。如果重力傳感器32連續20s沒檢測到信號，則確認之前的紅外傳感器33信號可能為誤報，升降電機M1及角度電機M2恢復到初始位置，且重置檢測程序。

當使用者如廁完畢，按下“完成”鍵，風機M4啟動60s，然后升降電機M1上升到預設高度，角度電機M2驅動相應結構傾斜10度，重力傳感器32信號消失3s，確認使用者已離開，升降電機M1及角度電機M2恢復到初始位置，自動沖水，且重置檢測程序。

坐便器的上升高度有3組記憶功能，使用者可先通過手動高度升鍵23及高度降鍵24調整坐便器的上升及下降高度，或長按第一記憶鍵1或第二記憶鍵2或第三記憶鍵3長達3秒鐘，該高度就記錄在單片機MCU的FLASH里；在自動模式下，長按第一記憶鍵1或第二記憶鍵2或第三記憶鍵3長達3秒，則啟用相應的記憶。

當使用者按下任何按鈕，聲音報警電路44的蜂鳴器短鳴，LED燈顯示電路45的四個LED燈分別代表第一記憶鍵1、第二記憶鍵2、第三記憶鍵3及自動功能。

如果使用者在使用過程中超過20分鐘沒有按下完成鍵210，且重力傳感器32一直有信號，則單片機MCU認為使用者有可能在如廁過程中暈倒，聲音報警電路44的蜂鳴器將每2秒發出1次的蜂鳴，此過程維持1分鐘，如果1分鐘內使用者不按完成鍵解除警報，則單片機MCU通過wifi物聯模塊5向使用者的家屬發出微信警報。

如果使用者在使用過程中重力傳感器失去信號，超過2分鐘沒有按下完成鍵210，聲音報警電路44的蜂鳴器將每2秒發出1次的蜂鳴，此過程維持2分鐘，如果2分鐘內使用者不按完成鍵210解除警報，則單片機MCU認為使用者有可能在如廁過程中摔倒，單片機MCU通過wifi物聯模塊5向使用者的家屬發出微信警報。

如圖3所示，使用者或家屬可關注坐便器相應品牌官方微信，輸入坐便器唯一ID，都可收到相關警報，且與坐便器相關運行參數和報警參數可以調整。

在本實施例中，如圖1所示，有11個按鍵與單片機相連，為了節省IO口，采用按鍵掃描芯片CH452進行按鍵掃描，按鍵結果通過I2C協議結合DOUT引腳通知單片機MCU。通過按鍵，可實現手動的坐廁升降、角度調節、沖水、烘干等功能，還有一個手/自動切換功能，可把智能坐便器的功能切換到自動模式。

在本實施例中，所述單片機MCU為宏晶公司的STC12C5A60S2單片機。所述輸入按鍵2為T(mén)ELESKY 6*6*5MM 微動開關。所述上下限位傳感器30的型號為NJK-5002C；所述角度限位傳感器31的型號為NJK-5002C；所述重力傳感器32為艾動接觸式薄膜壓力傳感器fsr 150kg；所述紅外傳感器33的型號為EJ-D100N1。所述升降執行電路40的型號為9013；所述控制角度電機的角度執行電路41的型號為L(zhǎng)298及其外圍電路；所述控制水閥開關閉的水閥執行電路42的型號為MILE小便池感應沖洗閥；所述控制風機開關的風機執行電路43為American Standard 158U000180。所述Wifi物聯模塊5的型號為XLW-210x 。

以上結合附圖對本實用新型的實施方式作出詳細說明，但本實用新型不局限于所描述的實施方式。對于本領域的普通技術人員而言，在不脫離本實用新型的原理和宗旨的情況下對這些實施方式進行多種變化、修改、替換及變形仍落入在本實用新型的保護范圍內。
