本發明涉及智能家居控制領域，尤其涉及zigbee單火開關領域，具體是指一種實現有效降低zigbee單火開關配網和入網功耗的處理方法、裝置、處理器及其計算機可讀存儲介質。

背景技術：

1、近年來，智能家居系統在酒店、住宅以及辦公等場所運用的越來越廣泛，而zigbee在無線智能家居系統中占據了重要的一環。單火開關類產品在zigbee網絡中屬于zigbeesleepy?end?device，簡稱zsed。單火開關對于低功耗要求較高，這對于zigbee設備在入網時的功耗是個挑戰。

2、目前行業內的單火開關，燈亮與燈滅狀態是兩個不同的供電回路。單火面板在燈亮條件下，電源板供電能力較弱，如果配網過程中mcu功耗較高，會導致取電能力不足，電壓被拉低，mcu重啟；單火開關在燈滅條件下，如果配網過程中mcu功耗較高，會導致3w以下的負載閃爍，降低了整體的使用體驗。為了防止mcu重啟無法正常工作，單火開關配網時需要關閉繼電器，燈滅狀態下配網。單火開關在每次上電的時候，需要rejoin重新加入到網絡，這個時候功耗也比較高，為了防止mcu供電不足重啟，單火開關上電時，會關閉所有繼電器，燈滅狀態下進行rejoin入網。上面的配網和入網方式存在幾個缺點：1、不能在開燈狀態下給單火面板配網；2、每次上電需要關閉所有繼電器，無法實現掉電記憶的功能；3、即使在關燈狀態下配網或入網，也會使3w以下的負載出現閃爍的現象。

技術實現思路

1、本發明的目的是克服了上述現有技術的缺點，提供了一種滿足操作簡便、功耗低、適用范圍較為廣泛的實現有效降低zigbee單火開關配網和入網功耗的處理方法、裝置、處理器及其計算機可讀存儲介質。

2、為了實現上述目的，本發明的實現有效降低zigbee單火開關配網和入網功耗的處理方法、裝置、處理器及其計算機可讀存儲介質如下：

3、該實現有效降低zigbee單火開關配網和入網功耗的處理方法，其主要特點是，所述的方法包括zigbee單火開關配網的過程和通過rejoin入網的過程，

4、所述的zigbee單火開關配網的過程具體為：

5、zigbee單火開關在配網過程中間歇掃描16個信道，在掃描監聽過程中根據檢測到的電壓進入睡眠定時喚醒模式；

6、所述的通過rejoin入網的過程具體為：

7、通過securerejoin的方式掃描信道n次，如果仍未rejoin入網成功，則交替使用securerejoin和insecurerejoin的方式掃描，在掃描監聽過程中根據檢測到的電壓進入睡眠定時喚醒模式。

8、較佳地，所述的zigbee單火開關配網的過程具體包括以下步驟：

9、（1-1）zigbee單火開關在配網過程中掃描一個信道，在掃描監聽過程中檢測mcu的供電電壓；

10、（1-2）如果檢測到電壓低于接近電量耗盡點的閾值，則立即進入睡眠定時喚醒模式，根據本次監聽實際持續時間調整睡眠持續時間；

11、（1-3）定時喚醒后，繼續在當前信道進行監聽；

12、（1-4）如果監聽計時結束仍未收到應答，則繼續等待默認信道掃描間隔時間后掃描下個信道，直至所有信道掃描完畢。

13、較佳地，所述的步驟（1-2）中調整睡眠持續時間，具體為：

14、根據以下公式調整睡眠持續時間：

15、睡眠持續時間＝（默認監聽時間/本次監聽實際持續時間）×默認睡眠時間。

16、較佳地，所述的通過rejoin入網具體包括以下步驟：

17、（2-1）使用securerejoin的方式向當前信道發送rejoin?request，監聽一小段時間等待rejoin?response應答；

18、（2-2）如果沒有收到rejoin?response應答，等待默認securerejoin間隔時間后，繼續步驟（2-1）；

19、（2-3）連續通過securerejoin掃描n次，如果仍未rejoin入網成功，則交替使用securerejoin和insecurerejoin的方式掃描；

20、（2-4）在rejoin掃描監聽過程中檢測mcu的供電電壓，如果檢測到電壓低于接近電量耗盡點的閾值，則立即進入睡眠定時喚醒模式，根據本次監聽實際持續時間調整睡眠持續時間；

21、（2-5）定時喚醒后，繼續在當前信道進行監聽；

22、（2-6）如果監聽計時結束仍未收到應答，繼續rejoin入網流程。

23、較佳地，所述的步驟（2-4）中調整睡眠持續時間，具體為：

24、根據以下公式調整睡眠持續時間：

25、睡眠持續時間＝（rejoin默認監聽時間/本次監聽實際持續時間）×默認睡眠時間。

26、較佳地，所述的步驟（2-3）中使用insecurerejoin的方式掃描時依次掃描第11個信道至第26個信道，每次只掃描一個信道。

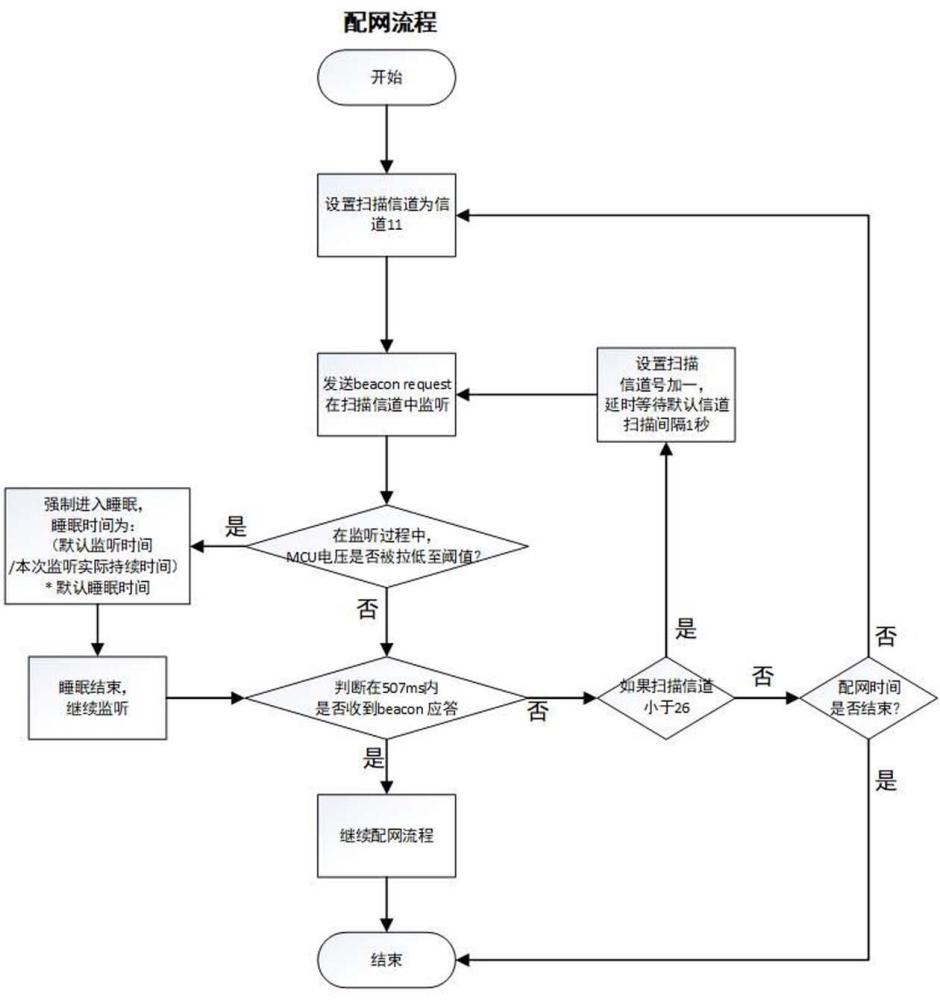

27、較佳地，所述的zigbee單火開關配網的過程還包括配網過程，具體包括以下步驟：

28、（3-1）單火面板啟動配網后，設置掃描信道的通道號為11；

29、（3-2）發送beacon?request，掃描監聽507ms并等待beacon應答；

30、（3-3）在掃描監聽過程中檢測mcu的供電電壓，判斷檢測到的mcu供電電壓是否低于接近電量耗盡點的閾值，如果是，立即進入睡眠定時喚醒模式，根據本次監聽實際持續時間調整睡眠持續時間，繼續步驟（3-4）；否則，繼續步驟（3-5）；

31、（3-4）定時喚醒后，繼續在當前信道進行監聽；

32、（3-5）判斷在507ms內是否收到beacon應答，如果是，則繼續后續的配網過程；否則，繼續步驟（3-6）；

33、（3-6）判斷掃描信道的通道號是否小于26，如果是，則繼續步驟（3-7）；否則，繼續步驟（3-8）；

34、（3-7）將掃描的通道號加1，每次掃描一個信道延時等待1秒，再掃描下一個信道，直至通道號為26的信道，繼續步驟（3-2）；

35、（3-8）判斷配網時間是否結束，如果是，則配網結束；否則，繼續步驟（3-2）。

36、較佳地，所述的步驟（3-3）中調整睡眠持續時間，具體為：

37、根據以下公式調整睡眠持續時間：

38、睡眠持續時間＝（默認監聽時間/本次監聽實際持續時間）×默認睡眠時間。

39、較佳地，所述的通過rejoin入網的過程還包括重入網過程，具體包括以下步驟：

40、（4-1）采用securerejoin的方式向當前信道發送rejoin?request，監聽一小段時間等待rejoin?response應答；

41、（4-2）在rejoin掃描監聽過程中檢測mcu的供電電壓，如果檢測到電壓低于接近電量耗盡點的閾值，則立即進入睡眠定時喚醒模式，根據本次監聽實際持續時間調整睡眠持續時間，繼續步驟（4-3）；否則，繼續步驟（4-4）；

42、（4-3）定時喚醒后，繼續在當前信道進行監聽，繼續步驟（4-4）；

43、（4-4）判斷在160ms內是否收到rejoin?response，如果是，則入網成功，繼續步驟（4-5）；否則，繼續步驟（4-6）；

44、（4-5）單火開關發送device?announce告知其它設備自己重新回到網絡，結束步驟；

45、（4-6）判斷執行securerejoin的次數是否大于10次，如果是，則繼續步驟（4-7）；否則，延時等待默認securerejoin間隔時間，繼續步驟（4-1）；

46、（4-7）輪流使用securerejoin和insecurerejoin的方式進行掃描。

47、較佳地，所述的步驟（4-7）具體包括以下步驟：

48、（4-7.1）設置insecurerejoin掃描信道號為11；

49、（4-7.2）延時等待一段時間；

50、（4-7.3）采用insecurerejoin的方式在掃描信道發送沒有經過network?key加密的rejoin?request，開始監聽，在監聽過程中如果檢測到mcu電壓被拉低至閾值，則暫停監聽，進入睡眠；

51、（4-7.4）定時喚醒后繼續監聽，判斷是否收到rejoin?response，如果是，則繼續接收network?key，繼續步驟（4-7.8）；否則，繼續步驟（4-7.5）；

52、（4-7.5）延時等待默認securerejoin前間隔時間，采用securerejoin的方式在當前信道發送rejoin?response，開始監聽，在監聽過程中如果檢測到mcu電壓被拉低至閾值，則暫停監聽，進入睡眠；

53、（4-7.6）判斷是否收到rejoin?response，如果是，則繼續步驟（4-7.8）；否則，繼續步驟（4-7.7）；

54、（4-7.7）判斷采用insecurerejoin掃描信道的通道號是否小于26，如果是，則設置insecurerejoin掃描的通道號加1，繼續步驟（4-7.2）；否則，繼續步驟（4-7.1）；

55、（4-7.8）發送device?announce告知其它設備自己重新回到網絡，結束步驟。

56、較佳地，所述的步驟（4-2）中調整睡眠持續時間，具體為：

57、根據以下公式調整睡眠持續時間：

58、睡眠持續時間＝（rejoin默認監聽時間/本次監聽實際持續時間）×默認睡眠時間。

59、該用于實現有效降低zigbee單火開關配網和入網功耗的處理的裝置，其主要特點是，所述的裝置包括：

60、處理器，被配置成執行計算機可執行指令；

61、存儲器，存儲一個或多個計算機可執行指令，所述的計算機可執行指令被所述的處理器執行時，實現上述的實現有效降低zigbee單火開關配網和入網功耗的處理方法的各個步驟。

62、該用于實現有效降低zigbee單火開關配網和入網功耗的處理的處理器，其主要特點是，所述的處理器被配置成執行計算機可執行指令，所述的計算機可執行指令被所述的處理器執行時，實現上述的實現有效降低zigbee單火開關配網和入網功耗的處理方法的各個步驟。

63、該計算機可讀存儲介質，其主要特點是，其上存儲有計算機程序，所述的計算機程序可被處理器執行以實現上述的實現有效降低zigbee單火開關配網和入網功耗的處理方法的各個步驟。

64、采用了本發明的實現有效降低zigbee單火開關配網和入網功耗的處理方法、裝置、處理器及其計算機可讀存儲介質，提供一種降低zigbee單火開關配網和入網過程中平均功耗的方案，使單火開關在燈亮狀態下配網或入網，不會導致電源板取電能力不足而重啟。彌補了目前單火開關配網或入網時必須關燈的不足之處，同時解決了單火開關配網或入網時小功率負載燈容易閃爍的問題。
