本發明涉及一種基于鋼鐵廠除塵系統極致能效的智能化控制方法。本發明采用大數據預測、機器視覺等手段實現除塵風機的智能管控，達到節能降耗的目的。

背景技術：

1、2019年，生態環保部發布的《關于推進實施鋼鐵行業超低排放的意見》中提出，到2050年前，重點區域鋼鐵企業超低排放改造基本完成，全國力爭80％以上產能完成改造。實施超低排放改造的鋼鐵企業，應全面加強自動監控、過程監控和視頻監控設施建設。為了滿足《意見》中對鋼鐵企業的環保考核要求，企業在正常生產過程中，由于管網系統復雜、人工調節困難，現有很多通風系統為了滿足排放要求，直接采取滿負荷運行，而鋼鐵企業除塵系統往往是多個生產單元中多個集塵點串并聯運行，而部分集塵點由于作業需求處于間歇運行狀態，滿負荷運行使得部分抽風點的實際風量遠遠大于所需風量，增加了額外風量，導致風機運行能耗增加。

2、目前工業通風的智能控制主要是集中在自動監測，將智能調節模型引入到調控系統中的較少，而且調控方法大都基于pid進行風量調節，調節速度較為緩慢，而且未將整體系統運行進行考慮，容易造成系統總壓差較大，風機運行能耗高，同時，鋼鐵企業中有很多高溫作業區域，人員現場調節危險性高。

技術實現思路

1、為克服上述缺陷，本發明的目的在于提供一種鋼鐵企業除塵降耗極致能效的智能化控制方法。

2、為達到上述目的，本發明的一種鋼鐵企業除塵降耗極致能效的智能化控制方法，包括下述步驟：

3、1)基于圖像處理的變工況除塵風量分析預測；

4、2)建立電動閥門深度學習模型；

5、3)建立電動閥門開度優化模型；

6、4)建立基于優化模型的調控策略。

7、進一步地，所述的圖像為各除塵單元處的攝像頭拍攝的除塵點發塵量濃度圖像。

8、進一步地，所述的步驟1)基于圖像處理的變工況除塵風量分析預測具體為：利用各除塵單元處的攝像頭拍攝的視頻、圖片以及實際除塵風量數據，結合上述工藝的工況特點，確定發塵點不同工況下的合理除塵風量。

9、進一步地，所述的步驟2)建立電動閥門深度學習模型具體為：采集現有閥門開度與風量的歷史數據，建立電動閥開度、流量、阻抗、壓力之間的理論關系式，建立電動閥門深度學習模型，預測學習在不同壓力下閥門開度與風量的關系。

10、進一步地，所述的步驟3)建立電動閥門開度優化模型具體為：結合管網風力模型、調節閥深度學習模型，以最不利環路壓差最小為優化目標函數，建立出通風系統調節閥優化模型，得出優化后的各個支管路的調節閥門開度。

11、進一步地，所述的步驟4)建立基于優化模型的調控策略具體為：基于對生產過程的集中管理控制，工藝過程數據的采集，結合系統對集塵點所需風量的分析、通過電動閥門深度學習模型，電動閥門開度調節模型對除塵系統的閥門調節進行提前決策與控制；同時，對調控結果依據機器視覺技術分析，分析的結果對調控模型再次更新迭代優化。

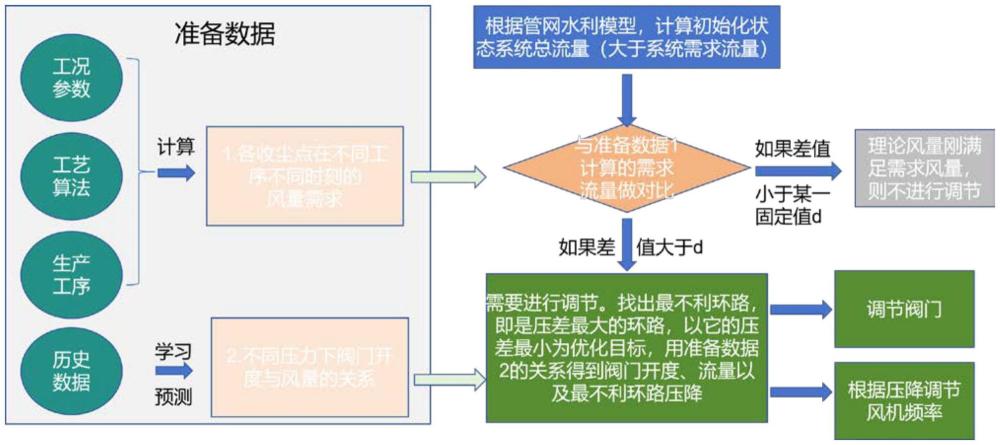

12、進一步地，所述的步驟3)建立電動閥門開度優化模型包括以下步驟：

13、71)利用基爾霍夫電壓定律和電流定律來建立管網風力模型；

14、72)將管網中的管道阻抗信息寫入，令總流量等于總需求流量，支管流量等于支管需求流量，調節閥開度全開；

15、73)根據管網風力模型求解當前開度下的流量，根據調節閥模型求解出當前閥門阻抗，記錄當前流量與所需流量差值的絕對值d；

16、74)如果差值小于某一固定值d，則不進行調節；

17、如果差值大于固定值d，需要進行調節；找出最不利環路，即是壓差最大的環路，以它的壓差最小為優化目標，經過平臺調節閥模型優化，以及電動閥門深度學習模型的預測結果計算，得到各閥門開度、流量以及最不利環路的壓降。

18、進一步地，還包括以下步驟：

19、81)調節閥門開度。利用管網水力模型和閥門模型計算閥門開度，按計算結果調節閥門。

20、82)調節風機頻率。根據計算出的最不利環路壓降和所需總流量，調整風機頻率。

21、83)攝像頭依據機器視覺技術分析調控結果，對電動閥門開度優化模型更新迭代，再次優化電動閥門開度優化模型。

22、本發明結合工藝過程、歷史數據，提前預測每個集成點需要的風量和指導閥門動作，并根據機器視覺判斷除塵效果，對系統進行修正與優化。提升時效性的同時，也提升了作業安全程度，降低了系統運行能耗。

技術特征：

1.一種鋼鐵企業除塵降耗極致能效的智能化控制方法，其特征在于，所述的方法包括下述步驟：

2.如權利要求1所述的一種鋼鐵企業除塵降耗極致能效的智能化控制方法，其特征在于，所述的圖像為各除塵單元處的攝像頭拍攝的除塵點發塵量濃度圖像。

3.如權利要求1所述的一種鋼鐵企業除塵降耗極致能效的智能化控制方法，其特征在于，所述的步驟1)基于圖像處理的變工況除塵風量分析預測具體為：利用各除塵單元處的攝像頭拍攝的視頻、圖片以及實際除塵風量數據，結合上述工藝的工況特點，確定發塵點不同工況下的合理除塵風量。

4.如權利要求1所述的一種鋼鐵企業除塵降耗極致能效的智能化控制方法，其特征在于，所述的步驟2)建立電動閥門深度學習模型具體為：采集現有閥門開度與風量的歷史數據，建立電動閥開度、流量、阻抗、壓力之間的理論關系式，建立電動閥門深度學習模型，預測學習在不同壓力下閥門開度與風量的關系。

5.如權利要求1所述的一種鋼鐵企業除塵降耗極致能效的智能化控制方法，其特征在于，所述的步驟3)建立電動閥門開度優化模型具體為：結合管網風力模型、調節閥深度學習模型，以最不利環路壓差最小為優化目標函數，建立出通風系統調節閥優化模型，得出優化后的各個支管路的調節閥門開度。

6.如權利要求1所述的一種鋼鐵企業除塵降耗極致能效的智能化控制方法，其特征在于，所述的步驟4)建立基于優化模型的調控策略具體為：基于對生產過程的集中管理控制，工藝過程數據的采集，結合系統對集塵點所需風量的分析、通過電動閥門深度學習模型，電動閥門開度調節模型對除塵系統的閥門調節進行提前決策與控制；同時，對調控結果依據機器視覺技術分析，分析的結果對調控模型再次更新迭代優化。

7.如權利要求5所述的一種鋼鐵企業除塵降耗極致能效的智能化控制方法，其特征在于，所述的步驟3)建立電動閥門開度優化模型包括以下步驟：

8.如權利要求7所述的一種鋼鐵企業除塵降耗極致能效的智能化控制方法，其特征在于，還包括以下步驟：

技術總結
本發明公開一種鋼鐵企業除塵降耗極致能效的智能化控制方法。包括下述步驟：1)基于圖像處理的變工況除塵風量分析預測；2)建立電動閥門深度學習模型；3)建立電動閥門開度優化模型；4)建立基于優化模型的調控策略。本發明結合工藝過程、歷史數據，提前預測每個集成點需要的風量和指導閥門動作，并根據機器視覺判斷除塵效果，對系統進行修正與優化。提升時效性的同時，也提升了作業安全程度，降低了系統運行能耗。

技術研發人員：楊璇,張笑凡,劉會,張鵬飛,馬寅晨,王來信
受保護的技術使用者：中冶華天工程技術有限公司
技術研發日：
技術公布日：2025/4/24
