本發明涉及石油工程，提出一種海洋石油水下生產系統穩態實時協同優化方法及系統。

背景技術：

1、隨著全球?qū)δ茉葱枨蟮牟粩嘣鲩L，海洋石油開采已成為滿足能源需求的重要途徑之一。水下生產系統作為海洋油氣開采的核心裝備，廣泛應用于深海油田的開發與生產。水下生產系統通常包含多個關鍵設備，如電潛泵、采油樹等，這些設備之間存在相互依賴關系。電潛泵的運行狀態直接影響油氣的生產效率，采油樹根據生產需求調節流量和壓力。水下生產系統的協同優化可以通過實時監測和調整泵速、油嘴開度等參數，以提升產量并降低能耗。

2、為了保證設備可靠性，海洋油田的電潛泵普遍采用冗余設計。雙電潛泵機組在生產過程中工作電潛泵和備用電潛泵協同運行，工作電潛泵用于生產，備用電潛泵隨時準備啟動以應對突發情況。然而，傳統的冗余電潛泵運維模式主要依靠周期性輪換運行與定期檢查維護，未能根據設備健康狀態優化生產流程。現有的水下生產系統生產優化策略往往以單一設備為研究對象，忽視了設備間的協同作用，導致設備運行效率低下，進而影響整體生產進度。因此，開發海洋石油水下生產系統穩態實時協同優化方法及系統顯得尤為必要。

技術實現思路

1、本發明的目的是針對現有技術的不足，提出一種海洋石油水下生產系統穩態實時協同優化方法及系統。

2、為了實現上述目的，本發明采用了如下技術方案：

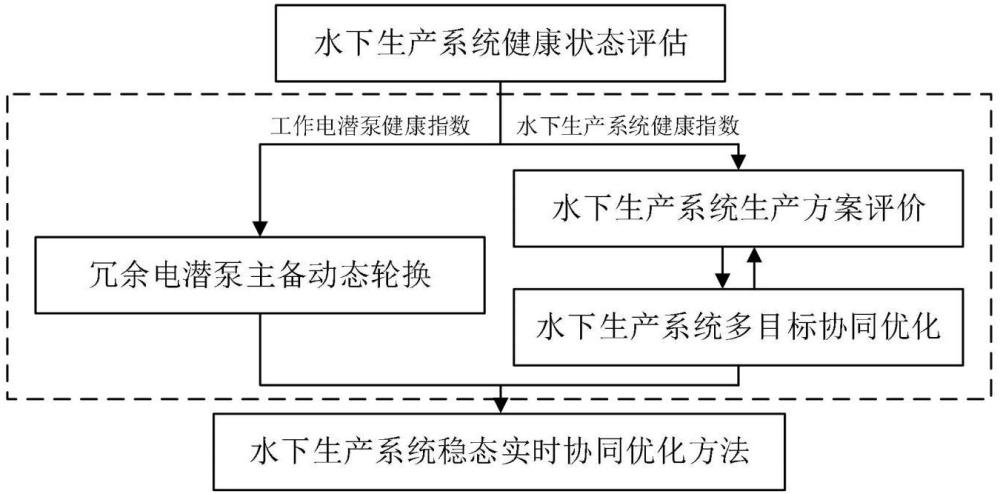

3、一種海洋石油水下生產系統穩態實時協同優化方法，所述協同優化方法包括如下步驟：

4、進行水下生產系統健康狀態評估；

5、當水下生產系統擁有冗余電潛泵系統時，執行工作電潛泵與備用電潛泵動態輪換的步驟；

6、進行水下生產系統生產方案評價，判斷是否需要調整當前生產方案；

7、當滿足生產方案調整條件時，執行水下生產系統多目標協同優化的步驟；

8、所述水下生產系統多目標協同優化的步驟包括：

9、以產量最大化、維護成本最小化、生產能耗最小化為優化目標，構建多目標優化函數，基于遺傳粒子群優化算法建立水下生產系統多目標優化模型；

10、求解所述多目標優化問題，根據最優解集，篩選最優生產方案；

11、根據所述最優生產方案對所述水下生產系統進行生產參數調整；

12、在執行所述最優生產方案一段時間后，對優化結果進行效果反饋，基于反饋結果，對水下生產系統多目標優化模型進行優化。

13、進一步的，所述進行水下生產系統健康狀態評估的具體步驟包括：

14、獲取水下生產系統各傳感器參數與生產參數，通過信號處理，獲取水下生產系統實時生產狀態；

15、計算水下生產系統故障風險度；

16、計算水下生產系統性能退化度；

17、根據水下生產系統故障風險度與水下生產系統性能退化度及其對水下生產系統健康狀態的重要性，計算水下生產系統健康指數。

18、進一步的，所述切換備用電潛泵的具體步驟包括：

19、當滿足主備泵切換條件時，系統自動啟動備用泵并關閉當前工作電潛泵。在自動切換不成功情況下，由操作人員手動切換至備用泵；

20、進行備用泵啟動測試：首先進行空載運行，檢查電機狀態、振動、噪音等，確保備用泵啟動平穩且無異常；逐步施加負載，測試備用泵在實際工作環境下的性能，確保備用泵能夠在規定的工作壓力、流量和功率范圍內穩定運行；

21、備用泵投入運行，成為新的工作泵。記錄工作泵的運行參數，為后續分析和維護提供數據支持。

22、進一步的，所述水下生產系統生產方案評價的具體步驟包括：

23、根據當前油氣產量與目標油氣產量的比值，確定當前生產方案的產量目標評分sy；

24、根據當前生產方案實際能耗與油田目標能耗，依靠專家經驗對當前生產方案的能耗方面進行評分，得到能耗評分se；

25、基于水下生產系統健康指數結果，得到水下生產系統健康指數評分shi；

26、生產方案綜合評分s由產量目標評分sy、能耗評分se、系統健康指數評分shi求和得出，s∈[0,100]；

27、當滿足以下生產方案調整條件時，自動觸發生產方案調整策略，制定針對性的調整方案：

28、產量目標評分sy低于40分，此時啟動提產策略；

29、能耗評分se低于12分，此時啟動降低能耗策略；

30、水下生產系統健康指數評分shi低于21分，此時啟動健康指數恢復策略；

31、當水下生產系統生產方案綜合評分s低于75分時，此時啟動預警，立即檢查并調整生產方案。

32、進一步的，所述水下生產系統健康狀態評估子系統的水上組件數據采集模塊通過線纜與工作站相連，用于采集主控站、緊急關斷裝置、工作站、液壓動力單元、電力動力單元、不間斷電源、臍帶纜的監測數據；水下采油樹數據采集模塊通過線纜與工作站相連，用于采集第一水下控制模塊、第二水下控制模塊、第三水下控制模塊、第四水下控制模塊、第五水下控制模塊、第六水下控制模塊、第七水下控制模塊、第八水下控制模塊、第一水下采油樹、第二水下采油樹、第三水下采油樹、第四水下采油樹、第五水下采油樹、第六水下采油樹、第七水下采油樹和第八水下采油樹的監測數據；電潛泵數據采集模塊通過線纜與工作站相連，用于采集第一電潛泵、第二電潛泵、第三電潛泵、第四電潛泵、第五電潛泵、第六電潛泵、第七電潛泵和第八電潛泵的監測數據；水下生產系統故障風險評估模塊通過線纜與水上組件數據采集模塊、水下采油樹數據采集模塊、電潛泵數據采集模塊相連，用于水下生產系統故障風險評估；電氣元件數據采集模塊通過線纜與工作站相連，用于采集緊急關斷裝置、電力動力單元、不間斷電源的監測數據；機械元件數據采集模塊通過線纜與工作站相連，用于采集水下生產系統機械元件的監測數據；液壓系統數據采集模塊通過線纜與工作站相連，用于采集液壓動力單元的監測數據；水下生產系統退化評估模塊通過線纜與電氣元件數據采集模塊、機械元件數據采集模塊、液壓系統數據采集模塊相連，用于水下生產系統退化評估；水下生產系統健康狀態評估模塊通過線纜與水下生產系統故障風險評估模塊、水下生產系統退化評估模塊相連，用于評估水下生產系統整體的健康狀態。

33、更進一步的，一種海洋石油水下生產系統穩態實時協同優化系統，所述系統包括：

34、水下生產系統健康狀態評估子系統，用于評估水下生產系統的健康狀態；

35、冗余電潛泵主備動態輪換子系統，用于實現工作電潛泵與備用電潛泵的動態輪換；

36、水下生產系統生產方案評價子系統，用于對當前生產方案進行評價；

37、水下生產系統多目標協同優化子系統，用于對水下生產系統進行多目標協同優化；

38、所述水下生產系統多目標協同優化子系統包括：

39、多目標優化模塊，用于對水下生產系統進行多目標優化，生成生產優化方案；

40、生產優化方案執行模塊，用于執行生產優化方案；

41、優化效果反饋模塊，用于反饋生產優化方案的優化效果。

42、進一步的，所述水下生產系統健康狀態評估子系統包括：

43、水上組件數據采集模塊，用于采集水上組件的監測數據；

44、水下采油樹數據采集模塊，用于采集水下采油樹的監測數據；

45、電潛泵數據采集模塊，用于采集電潛泵的監測數據；

46、水下生產系統故障風險評估模塊，用于評估水下生產系統的故障風險；

47、電氣元件數據采集模塊，用于采集電氣元件的監測數據；

48、機械元件數據采集模塊，用于采集機械元件的監測數據；

49、液壓系統數據采集模塊，用于采集液壓系統的監測數據；

50、水下生產系統退化評估模塊，用于評估水下生產系統的退化程度；

51、水下生產系統健康狀態評估模塊，用于評估水下生產系統的整體健康狀態。

52、進一步的，所述冗余電潛泵主備動態輪換子系統包括：

53、工作泵數據采集模塊，用于采集工作泵的監測數據；

54、備用泵數據采集模塊，用于采集備用泵的監測數據；

55、工作泵健康狀態評估模塊，用于評估工作泵的健康狀態；

56、主備泵自動輪換模塊，用于自動切換工作泵與備用泵；

57、主備泵手動切換模塊，用于手動切換工作泵與備用泵。

58、進一步的，所述水下生產系統生產方案評價子系統包括：

59、產量評價模塊，用于評價當前生產方案下的產量；

60、能耗評價模塊，用于評價當前生產方案下的能耗；

61、水下生產系統健康評價模塊，用于量化水下生產系統的健康狀態；

62、生產方案綜合評價模塊，用于綜合評價當前生產方案。

63、進一步的，所述水下生產系統多目標協同優化子系統包括：

64、多目標優化模塊，用于對水下生產系統進行多目標優化，生成生產優化方案；

65、生產優化方案執行模塊，用于執行生產優化方案；

66、優化效果反饋模塊，用于反饋生產優化方案的優化效果。

67、本發明有益效果如下：

68、提升系統可靠性：通過實時故障風險評估與退化評估，實現水下生產系統健康狀態監測，顯著提升系統可靠性，減少生產中斷風險。

69、優化設備利用：冗余電潛泵主備動態輪換確保工作泵和備用泵高效利用，避免設備過度磨損，降低生產停滯可能性。

70、提高生產效率：通過生產方案優化，實現對油田開發的最優管理，提高生產效率和資源利用效益。

71、降低生產成本：多目標協同優化模型綜合考慮產量最大化、維護成本最小化和生產能耗最小化，有效降低生產成本。

72、實現智能化管理：整個系統實現智能化管理，通過實時監測、評估和優化，確保油氣生產安全、高效。
