本發明涉及led面板燈領域，具體為基于物聯網控制的炫彩rgb智能led面板燈。

背景技術：

1、led光源是一種發光二極管，它可以將電能轉化為光能的半導體器件，它利用固態半導體芯片作為發光材料，當兩端加上正向電壓，半導體中的載流子發生復合引起光子發射而產生光，不同材料制成的led會發出不同波長的光，從而形成不同的顏色，led具有能耗低、體積小、壽命長、無污染、響應快、驅動電壓低、抗震性強、色彩純度高等特性，被譽為新一代照明光源及綠色光源；

2、近年來，隨著科技的發展，在人們的生活、工作、休閑的多數場景不再是固定的功能，而是相互融入，功能可應景切換，因此自動控制技術和led相結合的智能照明系統正悄然走進人們的日常生活，智能照明主要是通過物聯網技術將各種燈具連接到一起，可對家庭燈具、燈飾進行遙控，制造出不同氛圍和場景；

3、目前，現有的led燈具通過物聯網技術進行遙控時，一般僅僅是通過物聯網實現燈具的啟閉控制或簡單的熱量閾值管控，但由于智能燈具內部智能組件增多，為保證led燈具良好的運行效果，則需要更為智能的led燈具監控控制系統，從而保證智能led燈具在物聯網環境下正常運行；

4、針對上述技術問題，本技術提出一種解決方案。

技術實現思路

1、本發明通過對led面板燈所接收到的控制邏輯進行解析，并將所解析的控制邏輯與實際采集到的運行邏輯進行對比，根據對比的重合度得到led面板燈的控制正確率，并對正確率進行判斷，從而確定led面板燈在運行時的燈珠矩陣動態變化效果是否符合信號輸入的要求，實現了對智能led面板燈運行時的動態監控，解決智能led面板燈在使用過程中監管控制系統不夠全面，導致led燈具出現運行影響或指令控制異常的問題，而提出基于物聯網控制的炫彩rgb智能led面板燈。

2、本發明的目的可以通過以下技術方案實現：

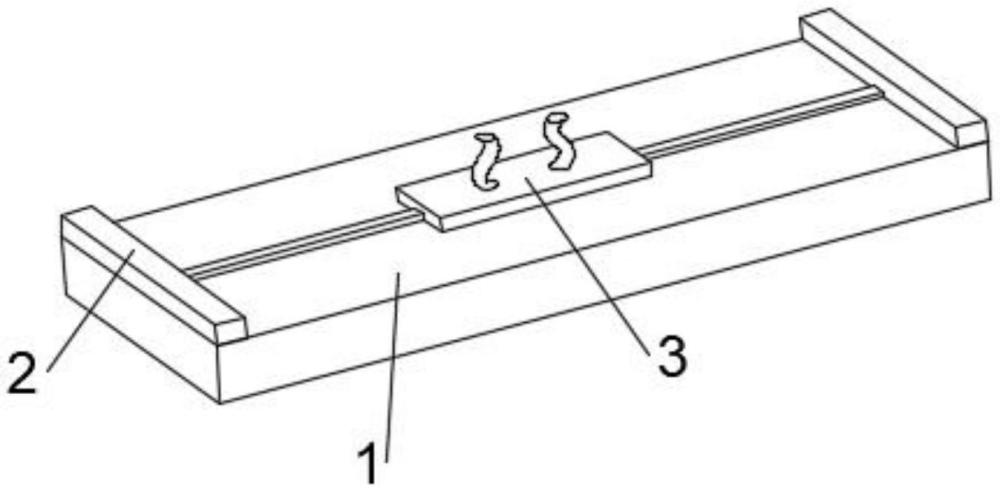

3、基于物聯網控制的炫彩rgb智能led面板燈，包括燈板外殼，所述燈板外殼下方安裝有貼片燈珠矩陣，所述燈板外殼上方安裝有互聯天線，至少兩組所述互聯天線分布在燈板外殼的兩端，所述燈板外殼上方還安裝有處理端口；

4、所述處理端口內部集成有處理器、儲存器、數據收發模塊和運行模塊；

5、其中運行模塊包括數據采集端口，熱量控制單元、運行故障監管單元、功耗監管單元；

6、所述數據采集端口能夠對led面板燈的運行參數進行采集，并對采集到的參數進行處理，得到發熱特征、運行特征以及功耗特征；

7、所述熱量控制單元能夠對led面板燈的發熱特征進行監管，根據發熱特征的監管結果生成熱量判斷信號；

8、所述功耗監管單元對功耗特征進行監管，根據功耗特征生成功耗判斷信號；

9、所述運行故障監管單元對運行特征、功耗判斷信號和熱量判斷信號進行綜合分析，對led面板燈的運行故障進行預測分析。

10、作為本發明的一種優選實施方式，所述數據采集端口能夠對led面板燈的連續運行時間進行采集，并同時對led面板燈的上下表面運行溫度進行采集，數據采集端口將采集到的上下表面溫度進行算術平均，并將得到的溫度記錄為運行溫度；

11、所述數據采集端口將運行溫度、關閉時長、工作時長和工作燈珠數量記錄為發熱特征，發送至熱量控制單元。

12、作為本發明的一種優選實施方式，所述數據采集端口獲取連續運行時間的方式為：

13、所述數據采集端口在led面板燈處在打開狀態時，進行計時，記錄為工作時長，同時對led面板燈中處在運行狀態的燈珠數量進行記錄，得到工作燈珠數量，在led面板燈打開前所維持的關閉時間，記錄為關閉時長。

14、作為本發明的一種優選實施方式，所述熱量控制單元獲取發熱特征后，通過公式進行計算，獲得發熱評估值，所述熱量控制單元將發熱評估值與設定的閾值進行對比，根據對比結果生成熱量超標信號或熱量正常信號，所述熱量控制單元將熱量正常信號或熱量超標信號通過互聯天線進行發送。

15、作為本發明的一種優選實施方式，所述數據采集端口選擇一定長度的時間段設為檢測時間，在對led面板燈的燈珠進行編號，編號為i，i＝1，2，3，…，n，數據采集端口對每個燈珠的運行時間進行記錄，記錄為ti，所述數據采集端口對檢測時間內led面板燈的實時功率進行統計，并通過實時功率以及檢測時間進行計算得到led面板燈在檢測時間內的耗能數據；

16、所述數據采集端口將耗能數據以及每個燈珠的運行時間ti作為功耗特征發送至功耗監管單元。

17、作為本發明的一種優選實施方式，所述功耗監管單元通過公式分析生成功耗評估值，所述功耗監管單元將功耗評估值與設定的閾值進行對比，根據對比結果生成功耗過高信號或功耗正常信號，所述功耗監管單元通過互聯天線將功耗過高信號或功耗正常信號進行發送。

18、作為本發明的一種優選實施方式，所述數據采集端口獲取led面板燈中貼片燈珠矩陣的控制邏輯；

19、所述數據采集端口每秒鐘對貼片燈珠矩陣進行一次采集，將每次采集到的燈珠運行狀態記錄為運行幀，將所采集的所有運行幀進行組合，得到運行邏輯；

20、所述運行故障監管單元將運行邏輯與控制邏輯進行重合對比，若運行邏輯和控制邏輯的重合度大于設定值，則生成運行正常信號，否則生成運行故障信號。

21、作為本發明的一種優選實施方式，所述運行故障監管單元將運行邏輯與控制邏輯進行對比的方法為；

22、所述運行故障監管單元將一個位置的燈珠在同時刻的控制幀中和運行幀中的啟閉狀態進行對比，若該位置的燈珠在控制幀和運行幀中的啟閉狀態相同，則記錄為重合，若該位置的燈珠在控制幀和運行幀中的啟閉狀態不同，則記錄為不重合；

23、所述運行故障監管單元對所有同一時刻的控制幀和運行幀進行對比，將對比結果進行統計，得到所有位置的燈珠在所有時刻的重合情況，并計算其中重合次數的出現占比，將重合次數的占比記錄為重合度。

24、作為本發明的一種優選實施方式，所述運行故障監管單元在生成運行正常信號后，若同時獲取功耗正常信號和熱量正常信號，則判斷led面板燈運行正常；

25、所述運行故障監管單元在生成運行正常信號后，若獲取到功耗異常信號或熱量超標信號中的任意一個，則判斷led面板燈運行異常；

26、所述運行故障監管單元在生成運行故障信號后，則判斷led面板燈運行異常。

27、與現有技術相比，本發明的有益效果是：

28、1、本發明中，實現了對智能led面板燈運行時的動態監控，通過對led面板燈所接收到的控制邏輯進行解析，并將所解析的控制邏輯與實際采集到的運行邏輯進行對比，根據對比的重合度得到led面板燈的控制正確率，并對正確率進行判斷，從而確定led面板燈在運行時的燈珠矩陣動態變化效果是否符合信號輸入的要求，實現對led面板燈的智能監控。

29、2、本發明中，實現了對led面板燈的運行功耗和發熱量進行靈活判斷，通過采集led面板燈在不同時刻的運行狀態，包括燈珠運行數量、運行時間等數據，從而根據燈珠的不同運行數據得到與發熱量和功耗之間的比例關系，并通過比例關系作為評估值進行評估，提高了對led面板燈運行過程中功耗和發熱量的判斷準確性。
