本發明屬于生物質熱化學利用領域，具體涉及一種超臨界水氣化反應器控制方法、系統、設備及介質。

背景技術：

1、隨著經濟的快速發展，傳統化石燃料日漸枯竭，因此發展替代性能源成為人類必須攻克的難題。我國生物質能含量豐富，是一項較為有潛力的替代可再生能源，因此開發高效的生物質利用方式至關重要。超臨界水氣化技術可將生物質廢棄物轉化為富氫燃氣，可從源頭上抑制污染物的生成，是一項清潔高效的生物質高效利用方式。其中，反應器是超臨界水氣化系統的核心，實現其動態調控是該技術工業化應用的重要前提。

2、傳統的生物質超臨界水氣化反應器研究方法為實驗法和數值模擬，但是超臨界水所處的高溫高壓條件限制了通過實驗方法獲得反應器內部詳細的流動傳熱以及化學反應信息，數值模擬方法則可避免此缺點，其在該類研究中起到了至關重要的作用。當前國內外諸多學者對超臨界水氣化反應器開展了大量的數值模擬研究，cfd數值模擬由于考慮了過多關于氣化過程反應器內多相流動，傳熱以及化學反應的信息，導致參數量多，計算量大，計算成本高，模型移植性差，故使用此方法開展動態模擬求解具有一定的局限性。學者們通過建立反應器的降階模型來解決此問題，根據反應器內部流動結構不同(即流場分布特征)，用簡單反應器分別代替流化床反應器內各區域，而后通過簡單反應器的串并聯來構建反應器網絡以代替復雜真實反應器，即建立反應器網絡模型代替復雜的流化床反應器，進而基于此rnm建立反應器降階模型。通過該方法一方面可以獲得反應器內精確的溫度流場以及組分場分布，另一方面其相比于cfd，具有計算更為簡單快捷，模型可移植性好的優勢。

3、但是上述反應器網絡模型多為反應器開環動態特性研究，其可為反應器的設計提供理論指導，但是如若想達到預期特定的控制目標，則需要在開環動態模擬的基礎上添加控制結構，以便最終實現優化控制，當前研究多基于pid控制器對反應器的動態模型進行控制以維持反應器的穩定性，其只能處理單輸入單輸出的控制問題，而化學反應工程中超臨界水氣化反應器由于反應、分離網絡、多個控制回路相互關聯、控制對之間具有相互作用以及循環流的雪球效應，極其復雜，操控變量及被控變量不止一個，為經典的多輸入多輸出問題，因此，當采用現有的pid控制器對超臨界水氣化反應器進行控制時，由于其與超臨界水氣化反應器的適應性較差，從而不能對反應器進行穩定控制。

技術實現思路

1、為了克服上述現有技術存在的不足，本發明提供了一種超臨界水氣化反應器控制方法，包括如下步驟：

2、構建超臨界水氣化反應器的仿真模型，使用所述仿真模型獲取超臨界水氣化反應器的多個狀態變量的初始值；

3、根據多個狀態變量構建多目標優化函數，將多目標優化函數與循環神經網絡rnn進行耦合，得到模型預測控制器；

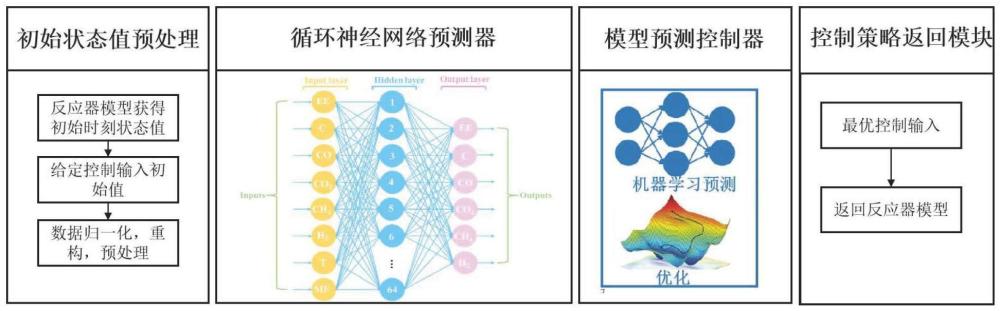

4、獲取多個控制輸入變量的初始值，將多個狀態變量的初始值及多個控制輸入變量的初始值輸入模型預測控制器，使用多目標優化函數調節每個優化目標所對應權重值，并對多目標優化函數進行求解，得到下一時刻的控制輸入變量的值；將下一時刻的控制輸入變量的值重新輸入仿真模型，獲取下一時刻的狀態變量的值，將下一時刻的控制輸入變量的值及下一時刻的狀態變量的值重新輸入模型預測控制器，重復多目標優化函數調節每個優化目標的過程，直至多目標優化函數最小化，得到最佳的控制輸入變量的值。

5、優選的，所述將多個狀態變量的初始值及多個控制輸入變量的初始值輸入模型預測控制器之前，還包括對控制輸入變量的初始值和狀態變量的初始值進行預處理，具體為：對控制輸入變量的初始值和狀態變量的初始值進行進行歸一化處理，將數據映射到[0，1]范圍內。

6、優選的，所述將多目標優化函數與循環神經網絡rnn進行耦合之前，還包括對循環神經網絡rnn進行訓練，具體為：將多個狀態變量的初始值及多個控制輸入變量的初始值，采用非線性激活函數，并基于梯度下降法求解，根據自適應矩估計方法計算循環神經網絡rnn訓練和預測誤差，選用預測值和實際值之間的平均平方誤差作為誤差函數，當誤差小于設定閾值后終止訓練，得到訓練好的循環神經網絡rnn，所述設定閾值為4×e-5。

7、優選的，所述多目標優化函數如下：

8、

9、或

10、式中，q1、q2、q3和q4分別代表不同優化目標的權重，co、co2、ch4和h2分別代表不同氣體組分的產量，c代表生物炭的產量。

11、優選的，所述仿真模型包括全混流反應器和兩個平推流反應器。

12、優選的，所述控制輸入變量為反應器壁面溫度和混合物質量流速。

13、優選的，所述狀態變量包括反應器能量效率、四種不同組分氣體co，co2，ch4，h2的產量及生物炭產量。

14、本發明還提供有一種超臨界水氣化反應器控制系統，包括：

15、參數獲取模塊，用于構建超臨界水氣化反應器的仿真模型，使用所述仿真模型獲取超臨界水氣化反應器的多個狀態變量的初始值；

16、模型預測控制器獲取模塊，用于根據多個狀態變量構建多目標優化函數，將多目標優化函數與循環神經網絡rnn進行耦合，得到模型預測控制器；

17、優化控制模塊，用于獲取多個控制輸入變量的初始值，將多個狀態變量的初始值及多個控制輸入變量的初始值輸入模型預測控制器，使用多目標優化函數調節每個優化目標所對應權重值，并對多目標優化函數進行求解，得到下一時刻的控制輸入變量的值；將下一時刻的控制輸入變量的值重新輸入仿真模型，獲取下一時刻的狀態變量的值，將下一時刻的控制輸入變量的值及下一時刻的狀態變量的值重新輸入模型預測控制器，重復多目標優化函數調節每個優化目標的過程，直至多目標優化函數最小化，得到最佳的控制輸入變量的值。

18、本發明還提供有一種計算機設備，包括存儲器和處理器；所述存儲器存儲有計算機程序，所述處理器用于運行所述存儲器內的計算機程序，以執行所述超臨界水氣化反應器控制方法。

19、本發明還提供有一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有計算機程序，所述計算機程序適于處理器進行加載，以執行所述超臨界水氣化反應器控制方法。

20、本發明提供的超臨界水氣化反應器控制方法、系統、設備及介質具有以下

21、有益效果：

22、本發明通過構建超臨界水氣化反應器的仿真模型，能夠獲取超臨界水氣化反應器的多個狀態變量的初始值；根據多個狀態變量能夠構建能夠多目標優化函數，并通過將多目標優化函數與循環神經網絡rnn進行耦合，能夠得到模型預測控制器，該模型預測控制器通過能夠?qū)ΤR界水氣化反應器的多個狀態變量及控制輸入變量進行多目標優化控制，并不斷進行迭代，使目標優化函數最小化，從而得到最佳的控制輸入變量，保證反應器的穩定控制。

技術特征：

1.一種超臨界水氣化反應器控制方法，其特征在于，包括如下步驟：

2.根據權利要求1所述的超臨界水氣化反應器控制方法，其特征在于，所述將多個狀態變量的初始值及多個控制輸入變量的初始值輸入模型預測控制器之前，還包括對控制輸入變量的初始值和狀態變量的初始值進行預處理，具體為：對控制輸入變量的初始值和狀態變量的初始值進行進行歸一化處理，將數據映射到[0，1]范圍內。

3.根據權利要求1所述的超臨界水氣化反應器控制方法，其特征在于，所述將多目標優化函數與循環神經網絡rnn進行耦合之前，還包括對循環神經網絡rnn進行訓練，具體為：將多個狀態變量的初始值及多個控制輸入變量的初始值，采用非線性激活函數，并基于梯度下降法求解，根據自適應矩估計方法計算循環神經網絡rnn訓練和預測誤差，選用預測值和實際值之間的平均平方誤差作為誤差函數，當誤差小于設定閾值后終止訓練，得到訓練好的循環神經網絡rnn，所述設定閾值為4×e-5。

4.根據權利要求1所述的超臨界水氣化反應器控制方法，其特征在于，所述多目標優化函數如下：

5.根據權利要求1所述的超臨界水氣化反應器控制方法，其特征在于，所述仿真模型包括全混流反應器和兩個平推流反應器。

6.根據權利要求1所述的超臨界水氣化反應器控制方法，其特征在于，所述控制輸入變量為反應器壁面溫度和混合物質量流速。

7.根據權利要求1所述的超臨界水氣化反應器控制方法，其特征在于，所述狀態變量包括反應器能量效率、四種不同組分氣體co，co2，ch4，h2的產量及生物炭產量。

8.一種超臨界水氣化反應器控制系統，其特征在于，包括：

9.一種計算機設備，其特征在于，包括存儲器和處理器；所述存儲器存儲有計算機程序，所述處理器用于運行所述存儲器內的計算機程序，以執行權利要求1-7任一項所述的超臨界水氣化反應器控制方法。

10.一種計算機可讀存儲介質，其特征在于，所述計算機可讀存儲介質存儲有計算機程序，所述計算機程序適于處理器進行加載，以執行權利要求1-7任一項所述的超臨界水氣化反應器控制方法。

技術總結
本發明提供了一種超臨界水氣化反應器控制方法、系統、設備及介質，屬于生物質熱化學利用領域，其方法包括如下步驟：構建超臨界水氣化反應器的仿真模型，獲取超臨界水氣化反應器的多個狀態變量的初始值，根據多個狀態變量的值構建多目標優化函數，將多目標優化函數與循環神經網絡RNN進行耦合，得到模型預測控制器；獲取多個控制輸入變量的初始值；將多個狀態變量的初始值及多個控制輸入變量的初始值輸入模型預測控制器，通過使多目標優化函數最小化，求解最佳的控制輸入變量的值。本發明通過模型預測控制器能夠?qū)ΤR界水氣化反應器進行多目標優化控制，且可對控制輸入變量施加限制，從而得到最佳的控制輸入變量，保證反應器的穩定控制。

技術研發人員：王翠,白波,宗世超,王鵬乾,耿嘉峰
受保護的技術使用者：長安大學
技術研發日：
技術公布日：2025/4/24
