本發明一般涉及一種在顯示在裝置的屏幕上的時間欄上導航的方法以及用于通過在時間欄（time bar）上導航來提供對內容的訪問的裝置，并且具體地說，涉及用于經由電子節目指南訪問電視服務的方法和裝置。

背景技術：

在過去的數十年，在可用電視頻道數量方面的穩定增加已經使用戶被可用線性電視內容量所淹沒。術語“線性電視”是指電視服務（在其中觀眾不得不在廣播節目的具體時間并且在特定頻道（它呈現在其上）上觀看電視節目。有時相對于上面提到的“線性電視”，使用術語“直播電視”。此增加使得難以在同時廣播的海量節目中間找到會與用戶相關的電視內容。為了使得用戶更容易在同時廣播的大量節目中間找到并選擇節目，將電子節目指南作為電視服務的部分遞送給電視裝置。電子節目指南（EPG）含有當前和將來電視節目的調度信息。除了調度信息，EPG經常提供允許與電視服務交互的用戶界面的功能。用戶例如可選擇當前廣播的節目，并且在確認選擇之后，這個節目被顯示在屏幕上。用戶也可選擇將來節目，并且如果此類選取被確認，則取決于電視裝置，可給用戶如下選項中的一個或多個：切換到選擇的節目的提醒、自動切換到選擇的節目或者記錄選擇的節目。

在EPG導航的目前實現中，及時找到并選擇節目用具有滑塊的時間欄形式實現，其中所述滑塊指示時刻（time of day），并顯示有關在對應于時間欄上的滑塊位置的時間廣播的（或者將來要廣播的）電視節目的信息。

技術實現要素：

本發明的目的是，提供當在顯示在屏幕上的時間欄上導航時改進用戶體驗的解決方案。

根據本發明的第一方面，提供有一種在電子裝置的屏幕上顯示的時間欄上導航的方法，其中所述時間欄上的滑塊位置指示時刻。所述方法包括確定指示用戶與用于控制滑塊的用戶界面部分之間的交互的值，并且改變由滑塊指示的時間，其中時間改變與確定的值處于非線性關系。

根據本發明的第二方面，提供有一種包括操作以顯示時間欄的屏幕的電子裝置，其中所述時間欄上的滑塊位置指示時刻。電子裝置還包括用于控制滑塊的用戶界面。電子裝置進一步包括處理器和存儲器。所述存儲器含有所述處理器可執行的指令，借此所述電子裝置操作以確定指示用戶與用于控制滑塊的用戶界面的部分之間的交互的值，并且改變由滑塊指示的時間，其中時間改變與確定的值處于非線性關系。

根據本發明的第三方面，提供有一種電子裝置，包括操作以顯示時間欄的屏幕，其中所述時間欄上的滑塊位置指示時刻，用于控制所述滑塊的用戶界面。電子裝置進一步包括：輸入控制模塊，操作以確定指示用戶與用于控制滑塊的用戶界面的部分之間的交互的值；以及輸出控制模塊，操作以改變由滑塊指示的時間，其中時間改變與確定的值處于非線性關系。

根據本發明的第四方面，提供有一種包括電視單元和遙控裝置的電視機。電視單元包括操作以顯示時間欄的屏幕，其中所述時間欄上的滑塊位置指示時刻。遙控裝置配置成控制所述電視單元，并且所述遙控裝置包括：用戶界面，操作以控制所述滑塊；輸入控制模塊，操作以確定用戶與用于控制滑塊的用戶界面的部分之間的交互的值；以及無線傳送器模塊，操作以向電視單元傳送確定的值。電視單元進一步包括：無線接收器，操作以從遙控裝置接收確定的值；以及輸出控制模塊，操作以改變由滑塊指示的時間，其中時間改變與確定的值處于非線性關系。

而且，還公開有本發明的各種實施例中的如下方法和裝置。

一種在電子裝置的屏幕上顯示的時間欄上導航的方法，其中所述時間欄上的滑塊位置指示時刻，所述方法包括：檢測與用于控制所述滑塊的觸敏用戶界面接觸的對象；以及確定速率（所述對象以所述速率沿所述觸敏用戶界面移動）。如果速率在第一閾值或者在第一閾值以下，則所述方法包括：將滑塊移動是由對象沿觸敏用戶界面行進的距離的第一段的距離。

電子裝置包括操作以顯示時間欄的屏幕，其中所述時間欄上的滑塊位置指示時刻。電子裝置還包括用于控制滑塊的觸敏用戶界面、處理器和存儲器。所述存儲器含有所述處理器可執行的指令，借此所述電子裝置操作以檢測與觸敏用戶界面接觸的對象，并且確定速率（所述對象以所述速率沿所述觸敏用戶界面移動）。如果速率在第一閾值或者在第一閾值以下，則電子裝置操作以將滑塊移動是由對象沿觸敏用戶界面行進的距離的第一段的距離。

電子裝置包括操作以顯示時間欄的屏幕，其中所述時間欄上的滑塊位置指示時刻。電子裝置還包括用于控制滑塊的觸敏用戶界面、輸入控制模塊和輸出控制模塊。輸入控制模塊操作以檢測與所述觸敏用戶界面接觸的對象，并且確定速率（所述對象以所述速率沿所述觸敏用戶界面移動）。輸出控制模塊操作以：如果所述速率在第一閾值或第一閾值以下，則將所述滑塊移動是由所述對象沿所述觸敏用戶界面行進的距離的第一段的距離。

一種電視機，包括電視單元和遙控裝置。電視單元包括操作以顯示時間欄的屏幕，其中所述時間欄上的滑塊位置指示時刻。遙控裝置配置成控制所述電視單元。所述遙控裝置包括用于控制滑塊的觸敏用戶界面，操作以檢測與觸敏用戶界面接觸的對象并且確定速率（所述對象以所述速率沿觸敏用戶界面移動）的輸入控制模塊。遙控裝置進一步包括用于向電視單元傳送指示相對于觸敏用戶界面的對象的位置和確定的速率的數據的無線傳送器模塊。電視單元進一步包括：無線接收器，用于從遙控裝置接收數據；以及輸出控制模塊，操作以如果所述速率在第一閾值或第一閾值以下，則將所述滑塊移動是由所述對象沿所述觸敏用戶界面行進的距離的第一段的距離。

本發明的進一步特征如在從屬權利要求中要求權利的。

本發提供了在時間欄上導航方面的改進精確度的優點。用戶可在一頁上從多日中選擇一日，快速移動到特定日，并且然后容易且精確地改變此日之內的時間，以便找到期望的節目。

附圖說明

根據結合附圖得到的如下詳細描述，將更充分地理解和認識本發明，其中：

圖1-圖3呈現圖示在本發明的各種實施例中在顯示在屏幕上的時間欄上導航的方法的流程圖。

圖4是圖示在本發明的一個實施例中顯示在裝置的屏幕上的電子節目指南的圖解；

圖5-圖10呈現圖示本發明的各種實施例中的裝置的框圖；

圖11呈現圖示在本發明的各種實施例中的在顯示在屏幕上的時間欄上導航的方法的流程圖；

圖12-圖15呈現圖示本發明的各種實施例中的裝置的框圖。

具體實施方式

在如下描述中，為了說明而非限制的目的，闡述了特定細節，諸如具體架構、接口、技術等，以便提供對本發明的透徹理解。然而，對本領域技術人員將顯而易見的是，本發明可以在脫離這些特定細節的其它實施例中實踐。在其它實例中，眾所周知的裝置、電路和方法的詳細描述被省略了，以免用不必要的細節使本發明的描述模糊不清。

說明書通篇提到“一個實施例”或“實施例”意味著，結合實施例描述的具體特征、結構或特性被包含在本發明的至少一個實施例中。從而，在說明書通篇各種位置出現的短語“在一個實施例中”或“在實施例中”不一定全都是指同一實施例。進一步說，具體特征、結構或特性可以以任何適合的方式組合在一個或多個實施例中。

將參考顯示在具有觸摸屏的裝置（例如平板電腦）上的電視服務的示例來說明在顯示在屏幕上的時間欄上導航的問題。在此示例中的電視服務是因特網協議電視，但遞送電視服務的方式對于本發明不重要。在此示例中，用戶通過觸摸觸摸屏并將時間欄上的滑塊拉到期望的位置，在顯示在屏幕上的時間欄上導航。為了給用戶廣泛選擇的自由度，時間欄應該覆蓋盡可能的多的日子。然而，在時間欄上顯示的日子越多，分配給單日的空間越少。這導致如下情形：容易在數日之間導航，但非常難以在特定日之內導航。對于每日可用的像素?cái)?shù)量是小的，并且滑塊的短移動導致顯著時間改變。例如，如果我們想要屏幕上的1個像素表示1分鐘，則對于單日，我們會需要1440個像素。當然，為了用戶舒服，不只顯示一日，而是一整個系列日子（例如一周），是好的。屏幕的分辨率是固定的，并且對于全高清屏幕，其為水平1920個像素。然而，市場上存在具有低于全HD的水平分辨率（例如1280個像素或1024個像素）的許多裝置。顯然，沒有足夠的像素來顯示多日，并且保持單獨日內的非常精細的時間分辨率。期望在時間欄中顯示盡可能多的日子，因?yàn)槿我蝗丈系膯螕艋蜉p敲都應該導致到該日的快速導航。

在一個示例中，當在屏幕上有1008個像素分配用于時間欄時，有可能顯示七日，其中單日的像素寬度等于144個像素。然而，當用戶在時間欄上移動滑塊時，他會不得不在10分鐘間隔中拖動滑塊，因?yàn)樵诖耸纠校瑫r(shí)間欄寬度上的單個像素對應于10分鐘。在10分鐘間隔中拖動時間在一些情況下是不可接受的，并且在表演僅持續5分鐘的情況中可能打斷現在/下一指南。

本發明在其實施例中在手指在觸摸屏上拖動的速率與滑塊指示的時間改變（或者在優選實施例中是滑塊在時間欄上移動的速率）之間引入了非線性關系。例如，本發明允許用戶執行手指在觸敏用戶界面（例如觸摸屏）上的緩慢拖動，這導致時間欄上的滑塊以較慢速率移動，然后用戶拖動手指（例如當按每時間單位的像素測量時）。例如，如果用戶在觸摸屏上緩慢拖動手指，則將手指移動4個像素導致滑塊在時間欄上僅移動2個像素。拖動速率被視為緩慢（如果它在預定義閾值或者在預定義閾值以下）。如果手指沿觸摸屏的速率在閾值以上，則將手指移動4個像素導致滑塊在時間欄上移動4個像素。

參考圖11和圖4，在本發明的一個實施例中公開了在顯示在電子裝置的屏幕上的時間欄上導航的方法。在時間欄402，其在優選實施例中可以是電視服務的電子節目指南的時間欄，滑塊的位置指示時刻，并且所述方法包括確定1102指示用戶與用于控制滑塊的用戶界面的部分之間的交互的值。交互可在不同實施例中取決于用戶界面的類型而采取不同形式，并且這些實施例中的一些將在下面描述。一旦值被確定，所述方法就包括改變1103由滑塊指示的時間，其中時間改變(Δt)與確定的值處于非線性關系。

優選地，所述方法包括：將滑塊在時間欄上移動1104與時間改變對應的距離。例如，如果一個像素對應于10分鐘，則時間改變10分鐘導致滑塊404在時間欄402上移動一個像素。然而，如果時間改變是5分鐘，則滑塊不移動，僅由滑塊指示的并在屏幕1004上顯示406的時間改變5分鐘。如果時間改變是25分鐘，則滑塊移動2個像素，因?yàn)椴豢赡軐?duì)象在屏幕上移動1/2個像素，而是根據確定的時間改變?chǔ)更新在屏幕上顯示406的時間。

在一個實施例中，確定指示用戶與用于控制滑塊的用戶界面的部分之間的交互的值的步驟1102包括：確定通過傾斜具有用戶界面的裝置引起的具有用戶界面的所述裝置的加速。如將在如下描述中描述的，用戶界面在一些實施例中可與電子裝置本身集成，例如在平板電腦或智能電話的情況下。備選地，具有用戶界面的裝置與電子裝置分開，但這兩個裝置協作并以某種方式連接，這例如可以是具有遙控器的電視，或者具有經由電纜或無線連接到控制臺的控制器的游戲控制臺。游戲控制臺現今也允許觀看電視內容，并且在許多情形下將時間欄用于在表演內導航。在確定通過傾斜具有用戶界面的裝置引起的加速的實施例中，傾斜角度可以是在確定時間改變?chǔ)（或者滑塊404在時間欄402上移動多少）中使用的值。

在另一備選實施例中，確定步驟1102包括：確定用戶按壓控制具有所述用戶界面的裝置上的滑塊的按鈕的時間長度。這個實施例可在具有遙控器的電視機中或者在具有控制器的游戲控制臺中實現，其中控制裝置通常配備有控制它們的主裝置的按鈕。在此實施例中，按鈕被按壓的時間長度可以是在確定時間改變?chǔ)（或者滑塊404在時間欄402上移動多少）中使用的值。

在又一實施例中，確定步驟1102包括：檢測與用于控制滑塊的觸敏用戶界面接觸的對象，并且確定速率（對象以其沿觸敏用戶界面移動）。盡管在說明書通篇使用術語速率（標量），但必須理解，當使用速度（矢量）時，在其實施例中本發明也將適用。在確定時間改變?chǔ)時，使用速度的標量絕對值或幅度（即速率），并且這是存在非線性關系的情況，然而，速度的其它矢量特性（即與觸敏接觸的對象的移動方向）確定時間改變的方向。常規上，以從左向右的方向移動對象導致在時間欄402上將滑塊404向前移動。相反，以從右向左的方向移動對象導致在時間欄402上將滑塊404向后移動。換言之，Δt對于將滑塊向前移動是正值，而對于在相反方向移動是負值。這對應于按壓左邊按鈕（傾斜到左邊）以便向后走，并且按壓右邊按鈕（傾斜到右邊）以便向前走。

確定的值與由時間欄上的滑塊指示的時間改變之間的非線性關系可使用如下公式定義：

其中a和b是可取決于各種實施例在可用性實驗中確定的值，并且X是在步驟1102中確定的值，例如按鈕被按壓的速率、傾斜角、時間。在一個實施例中，值a可以等于0，并且b可以等于1。為了保持改變的方向，值b當按壓左邊按鈕或者傾斜到左邊或者以從左向右的方向移動對象時可以為負，而當執行反向動作時可以為正。可以定義定義非線性關系的其它備選公式；下面更詳細描述它們中的一個(使用閾值或多個閾值)。當然，為了使Δt以時間單位表示，必須指定(nominate)值a和b（取決于值X的單位是什么）。例如，如果X是以像素/秒表示的速率，則a以秒²/像素為單位命名（denominate），而b用秒³/像素²為單位命名。

參考圖1和圖4，在本發明的另一實施例中，公開了在顯示在電子裝置500的屏幕上的時間欄402上導航的方法。在時間欄402（其在優選實施例中可以是電視服務的電子節目指南的時間欄）上，所述時間欄402上的滑塊404的位置指示時刻。在優選實施例中，該方法包括檢測102與用于控制滑塊404的觸敏用戶界面接觸的對象。在已知裝置中，觸敏用戶界面可用觸摸屏形式（例如在平板或某些膝上型計算機中）或者用觸摸板形式（例如在大多數膝上型計算機和電視機的一些遙控器上）實現。

為了如下描述中的簡化和簡潔起見，觸摸屏將被用作觸敏用戶界面的示例，盡管它在備選實施例中很可能是觸摸板，并且用戶的手指將被用作對象的示例，盡管眾所周知，可使用觸控筆代替手指。圖10圖示了包括用于顯示靜止和運動畫面的屏幕502和觸敏用戶界面504的觸摸屏1004的一個示例。存在允許觸摸屏的實際實現的已知不同技術。最流行的是電阻性和電容性觸摸屏，并且這些廣泛實現在電子裝置中。圖10未圖示用于制作觸摸屏的任何具體技術，而是描繪了將顯示器的功能與觸敏用戶界面的功能組合的概念。用戶的手指1002圖示為與觸摸屏1004接觸，以控制時間欄402上滑塊404的位置。

一旦檢測到手指1002與觸摸屏1004接觸，方法就包括確定104速率（手指以所述速率沿觸摸屏移動）。如果速率在第一閾值106或者在第一閾值106以下，則將時間欄上的滑塊移動108是由手指沿觸摸屏行進的距離的第一段的距離。例如，如果速率在第一閾值(T1)或在第一閾值(T1)以下，則滑塊可僅移動由手指在觸摸屏上行進的距離（按像素測量的）的一半。這樣，如果手指拖動滑塊足夠慢，則滑塊將比手指移動得更慢，使得沿觸摸屏的速率在第一閾值或在第一閾值以下。這個解決方案的優點是，它允許在時間欄上非常精確地導航。例如，如果手指沿觸摸屏的速率在第一閾值或在第一閾值以下，則將手指在觸摸屏上移動12個像素導致將滑塊在時間欄402上移動6個像素。為了用戶的方便，對應于滑塊位置的時刻被顯示112在觸摸屏1004上。當觸敏用戶界面和屏幕是分開的裝置時，所述方法以相同的方式操作。在優選實施例中，如果手指沿觸摸屏的速率在第一閾值(T1) 106以上，則移動手指導致將滑塊在時間欄上移動與手指沿觸摸屏移動的按像素110測量的距離相同的距離。例如，將手指移動4個像素導致將滑塊在時間欄上移動4個像素。再次，如早前說明的，為了用戶的方便，對應于滑塊位置的時刻被顯示112在觸摸屏1004上。

在一個實施例中（在圖2中圖示的），該方法引入第二閾值(T2)。在檢查對象沿觸摸屏的速率在第一閾值或在第一閾值以下之后（在步驟106的分支“是”），所述方法包括檢查速率是否在第二閾值202或在第二閾值202以下。如果速率在第二閾值或者在第二閾值以下（在步驟202的分支“是”），則所述方法包括將滑塊移動204是由對象行進的距離的第二段的距離。然而，如果速率在第二閾值以上并且在第一閾值或者在第一閾值以下，則該方法包括將時間欄上的滑塊移動108是由手指沿觸摸屏行進的距離的第一段的距離。類似于在圖1中圖示的實施例，如果手指沿觸摸屏的速率在第一閾值(T1)以上（步驟106的分支“否”），則移動手指導致將滑塊在時間欄上移動110與手指按像素測量的距離相同的距離。如早前說明的，為了用戶的方便，對應于滑塊位置的時刻被顯示112在觸摸屏1004上，這在圖4中圖示為元素406。

這個實施例的優點是，它允許在時間欄上以甚至增加的精確度更自適應的導航。例如，如果手指沿觸摸屏的速率在第二閾值或在第二閾值以下，則將手指在觸摸屏上移動12個像素導致將滑塊在時間欄402上移動3個像素。用戶可通過調整他在觸摸屏上移動手指的速度來容易地達成在時間欄上導航的期望的準確度。慢下來增加了準確性，并且慢下來甚至進一步導致甚至更好的準確度。具有兩個閾值的實施例對于具有低屏幕分辨率的裝置和具有小物理尺寸屏幕的裝置特別有益，因?yàn)槔缰悄茈娫挘驗樵谛∑聊簧希踔潦种傅亩掏蟿?dòng)都滑過大量像素，并且非常精確地移動滑塊是困難的。如果滑塊移動得比手指慢，則精確度將增加。具有閾值允許在數日之間的粗導航之間不費力地切換，以通過使拖動慢下來而精確在單日內的導航。

在一個實施例中，當對象觸摸觸敏用戶界面時，達成對象（例如手指或觸控筆）與觸敏用戶界面（例如觸摸屏或觸摸板）之間的接觸。在備選實施例中，當在所述觸敏用戶界面附近檢測到所述對象時，達成所述對象與所述觸敏用戶界面之間的接觸。存在允許檢測電子裝置屏幕附近的手指并跟蹤對象移動（手勢）以便控制屏幕上顯示的對象或者控制裝置本身的已知（盡管尚未廣泛實現的）解決方案。這些解決方案基于紅外傳感器來檢測靠近屏幕而沒有實際觸摸屏幕的用戶的手指。因?yàn)橛糜趯?shí)現各種用戶界面的技術是已知的，并且不是本發明的主題，因此在此文檔中無需論述進一步細節。

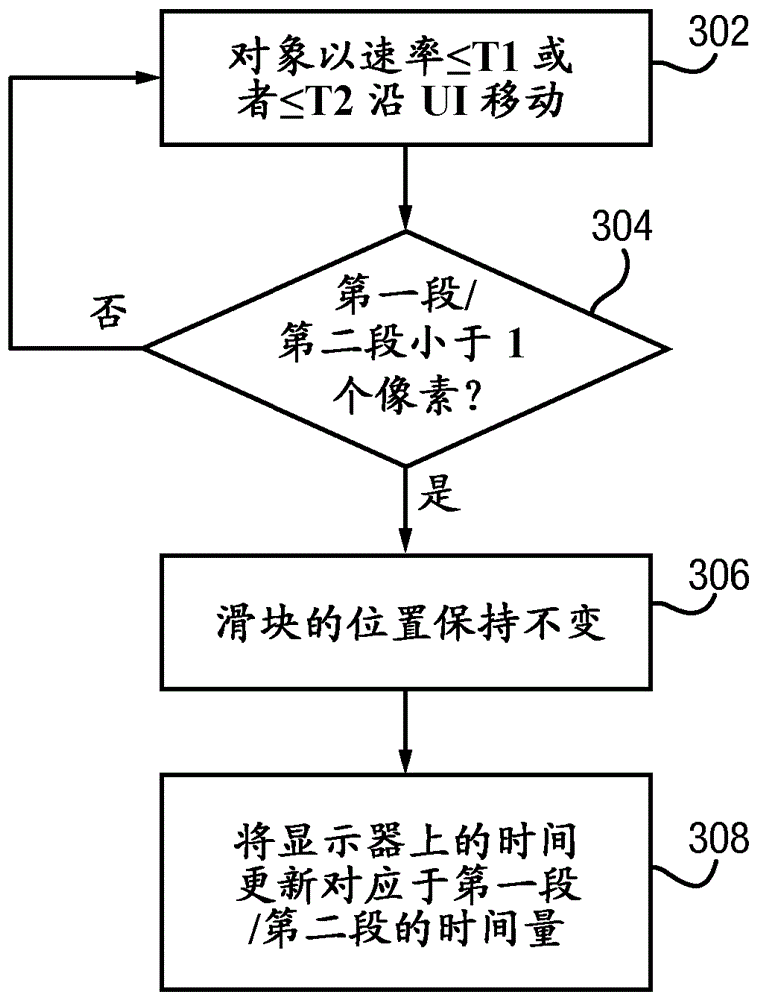

在一個實施例中（在圖3圖示的），如果由所述對象沿觸敏用戶界面行進的所述距離的第一段在一個像素304以下，則時間欄上的所述滑塊的位置保持不變306，并且所述方法包括：將顯示在屏幕上的時刻406更新308與由對象沿觸敏用戶界面行進的距離的第一段對應的時間量。在此實施例中，用戶手指以在第一閾值或在第一閾值以下的速率移動302，并且如果由手指行進的距離短，則第一段在一些情形下可在1個像素以下。當然，不可能將滑塊移動小于1個像素，但有可能計算例如對應于1/2個像素的時刻的改變。在此實施例中，滑塊不移動，但所顯示的時刻由對應于所述1/2個像素的值來更新。用此方式，如果例如時間欄上的1個像素對應于10分鐘，則有可能將由滑塊指示的時刻改變5分鐘，并且這具有巨大優勢（有可能在EPG短節目中找到僅持續5分鐘的節目）。如果滑塊會在1個像素間隔內移動，并且時刻會在對應的10分鐘間隔內更新，則當時間欄跨過幾日時，這些短電視節目不會在EPG中顯示。

在另一實施例中，當存在第二閾值要考慮并且第二段在1個像素以下時，該方法以相同方式操作。在以上描述中，第一閾值和第一段會不得不相應地用第二閾值和第二段替換，以便描述具有兩個閾值的實施例中的方法。

參考圖12和圖4，公開了根據早前描述的方法的實施例操作的電子裝置1200。電子裝置1200包括操作以顯示時間欄402的屏幕1004，其中所述時間欄上的滑塊404位置指示時刻。電子裝置1200還包括用于控制滑塊404的用戶界面1004，或者與之協作。電子裝置1200進一步包括處理器506和存儲器508。所述存儲器508含有所述處理器506可執行的指令，借此所述電子裝置1200操作以確定指示用戶與用于控制滑塊404的用戶界面1004部分之間的交互的值，并且改變由滑塊404指示的時間，其中時間改變?chǔ)與確定的值處于非線性關系。

優選地，電子裝置1200操作以將滑塊404在時間欄402上移動與時間改變對應的距離。例如，如果一個像素對應于10分鐘，則時間改變10分鐘導致滑塊404在時間欄402上移動一個像素。然而，如果時間改變是5分鐘，則滑塊不移動，僅由滑塊指示的并在屏幕1004上顯示406的時間改變5分鐘。如果時間改變是25分鐘，則滑塊移動2個像素，因?yàn)椴豢赡軐?duì)象在屏幕上移動1/2個像素，而是根據確定的時間改變?chǔ)更新在屏幕上顯示406的時間。

早前描述的本發明實施例教導可如何確定指示用戶與用戶界面的部分之間的交互的值。類似地，在確定的值與由時間欄上的滑塊指示的時間改變之間的非線性關系的示例已經論述了。

在優選實施例中，電子裝置1200包括與用戶界面協作的加速計1202。電子裝置1200通過確定通過傾斜具有用戶界面的裝置引起的具有用戶界面的所述裝置的加速，來確定指示用戶與用戶界面的部分之間的交互的值。

在另一優選實施例中，電子裝置500操作以檢測與用于控制滑塊404的觸敏用戶界面1004接觸的對象，并且確定速率（對象以所述速率沿觸敏用戶界面1004移動）。所確定的速率是指示用戶與用戶界面的部分之間的交互的值。

盡管圖12和圖5圖示了觸摸屏1004，但本發明在其備選實施例中可包括如在圖6中所圖示的分開的屏幕502和觸摸板504，例如在膝上型電腦中。

參考圖5、圖6和圖10，公開了根據早前描述的方法的實施例操作的電子裝置500、600。電子裝置500、600包括操作以顯示時間欄402的屏幕502，其中所述時間欄上的滑塊404的位置指示時刻。電子裝置500、600還包括用于控制滑塊404的觸敏用戶界面504。當然，觸敏用戶界面504操作以用于控制屏幕上的其它對象和電子裝置的功能，但因?yàn)檫@不是本發明的主題，因此在此文檔中將不論述它。電子裝置500、600進一步包括處理器506和存儲器508。存儲器508含有由所述處理器506可執行的指令。在操作中，所述電子裝置500、600操作以檢測與觸敏用戶界面504接觸的對象1002，并且確定速率（對象1002以所述速率沿觸敏用戶界面504移動）。如果速率在第一閾值或者在第一閾值以下，則電子裝置操作以將滑塊404移動是由對象1002沿觸敏用戶界面504行進的距離的第一段的距離。

相應地，在圖5和圖6中圖示的電子裝置500和600不同之處在于：在圖5中圖示的實施例中，電子裝置包括組合屏幕502和觸敏用戶界面504的功能的觸摸屏。此類觸摸屏1004的備選視圖在圖10中圖示。圖6又圖示了本發明的備選實施例，其中電子裝置600包括屏幕502和作為觸敏用戶界面操作的分開的觸摸板504。

在一個實施例中，如果速率在第二閾值或者在第二閾值以下，則所述電子裝置500、600操作以將滑塊404移動是由對象1002在屏幕502或觸摸屏1004上行進的距離的第二段的距離。

在一個實施例中，當對象觸摸觸敏用戶界面時，達成對象（例如手指或觸控筆）與觸敏用戶界面（例如觸摸屏或觸摸板）之間的接觸。在備選實施例中，當在所述觸敏用戶界面附近檢測到所述對象時，達成所述對象與所述觸敏用戶界面之間的接觸。存在允許檢測電子裝置屏幕附近的手指并跟蹤對象移動（手勢）以便控制屏幕上顯示的對象或者控制電子裝置本身的已知（盡管尚未廣泛實現的）解決方案。這些解決方案基于紅外傳感器或攝像機來檢測靠近屏幕而沒有實際觸摸屏幕的用戶的手指。基于相機的解決方案能夠甚至在幾米遠的距離跟蹤對象的移動（用戶所做的手勢）。

在優選實施例中，電子裝置500、600操作以：如果由對象沿觸敏用戶界面行進的距離的第一段在一個像素304以下，則保持時間欄402上的滑塊404的位置不變，并且將顯示在屏幕上的時刻406更新與由對象沿觸敏用戶界面行進的距離的第一段對應的時間量。在此實施例中，用戶的手指以在第一閾值或在第一閾值以下的速率移動302，并且如果由手指行進的距離短，則第一段在一些情形下可在1個像素以下。當然，不可能將滑塊移動小于1個像素，但有可能計算例如對應于1/2個像素的時刻改變。在此實施例中，滑塊不移動，但所顯示的時刻更新對應于所述1/2個像素的值。在另一實施例中，電子裝置500、600配置成：當存在第二閾值要考慮并且第二段在1個像素以下時，以相同方式操作。在電子裝置500、600的以上描述中，第一閾值和第一段會不得不相應地用第二閾值和第二段替換，以便描述具有兩個閾值的實施例中的電子裝置500、600的操作。

在優選實施例中，在電子裝置500、600的屏幕502、1004上顯示的時間欄402被顯示為電視服務的電子節目指南的部分。

參考圖13和圖4，公開了根據早前描述的方法的實施例操作的電子裝置1300。電子裝置1300包括操作以顯示時間欄402的屏幕1004，其中所述時間欄402上的滑塊404位置指示時刻。電子裝置還包括用于控制滑塊404的用戶界面1004。電子裝置1300進一步包括：輸入控制模塊706，操作以確定指示用戶與用于控制滑塊的用戶界面的部分之間的交互的值；以及輸出控制模塊708，操作以改變由滑塊404指示的時間，其中時間改變?chǔ)與確定的值處于非線性關系。

優選地，電子裝置1300中的輸出控制模塊708操作以將滑塊404在時間欄402上移動與在早前描述的實施例中所說明的時間改變?chǔ)對應的距離。

早前描述的本發明實施例教導可如何確定指示用戶與用戶界面的部分之間的交互的值。類似地，在確定的值與由時間欄上的滑塊指示的時間改變之間的非線性關系的示例已經論述了。

在優選實施例中，電子裝置1300包括與用戶界面1004協作的加速計。輸入控制模塊706操作以通過確定通過傾斜具有所述用戶界面的裝置引起的具有所述用戶界面的所述裝置的加速來確定所述值。

在圖7中圖示的電子裝置700的另一優選實施例中，輸入控制模塊706操作以檢測與用于控制滑塊的觸敏用戶界面接觸的對象，并且確定速率（對象以所述速率沿觸敏用戶界面移動）。所確定的速率是指示用戶與用戶界面的部分之間的交互的值。

盡管圖13和圖7圖示了觸摸屏1004，但本發明在其備選實施例中可包括如在圖8中所圖示的分開的屏幕702和觸摸板704。

在圖7和圖8中圖示了按照本發明的電子裝置的更多備選實施例。電子裝置700、800包括操作以顯示時間欄402的屏幕702，其中所述時間欄402上的滑塊404位置指示時刻。電子裝置700、800還包括用于控制滑塊404的觸敏用戶界面704。電子裝置700、800進一步包括輸入控制模塊706和輸出控制模塊807。輸入控制模塊706操作以檢測與觸敏用戶界面704接觸的對象1002，并且確定速率（對象1002以所述速率沿觸敏用戶界面704移動）。輸出控制模塊708又操作以：如果速率在第一閾值或第一閾值以下，則將滑塊404移動是由對象1002沿觸敏用戶界面704行進的距離的第一段的距離。

電子裝置700、800在一個實施例中操作以：如果對象（例如手指或觸控筆）沿觸敏用戶界面移動的速率在第二閾值或第二閾值以下，則將滑塊404移動是由對象1002行進的距離的第二段的距離。在電子裝置700、800的這個實施例中，優點與在具有兩個閾值的早前論述的實施例中的相同。

類似于上面論述的電子裝置500、600的實施例，在圖7和圖8中圖示的電子裝置配置用于：當對象1002觸摸觸敏用戶界面704時，或者在備選實施例中，當在觸敏用戶界面704的附近檢測到對象1002時，達成對象1002與觸敏用戶界面之間的接觸。

優選地，屏幕702和觸敏用戶界面704被組合以形成如圖7所示的觸摸屏。在備選實施例中，屏幕702與作為觸敏用戶界面704操作的觸摸板704分開。

在優選實施例中，電子裝置700、800操作以，如果由對象沿觸敏用戶界面行進的距離的第一段在一個像素304以下，則保持時間欄402上的滑塊404的位置不變，并且將顯示在屏幕上的時刻406更新與由對象沿觸敏用戶界面行進的距離的第一段對應的時間量。在此實施例中，用戶手指以在第一閾值或在第一閾值以下的速率移動302，并且如果由手指行進的距離短，則第一段在一些情形下可在1個像素以下。當然，不可能將滑塊移動小于1個像素，但有可能計算對應于所述第一段例如1 /2個像素的時刻的改變。在此實施例中，滑塊不移動，但所顯示的時刻406更新對應于所述1/2個像素的值。在另一實施例中，電子裝置700、800配置成：當存在第二閾值要考慮并且第二段在1個像素以下時，以相同方式操作。在電子裝置700、800的以上描述中，第一閾值和第一段會不得不相應地用第二閾值和第二段替換，以便描述具有兩個閾值的實施例中的電子裝置700、800的操作。

在圖14和15中圖示了本發明的更多實施例。電視機1400、1500在這些實施例中包括電視單元902和遙控裝置904。電視單元902包括操作以顯示時間欄402的屏幕906，其中所述時間欄402上的滑塊404的位置指示時刻。遙控裝置904配置成控制所述電視單元902。所述遙控裝置904包括：用戶界面1402、1502，操作以控制滑塊404；以及輸出控制模塊910，操作以確定指示用戶與用于控制滑塊404的用戶界面的部分之間的交互的值。遙控裝置904還包括操作以向電視單元902傳送確定的值以及控制命令（如在本領域是眾所周知的）的無線傳送器模塊912。電視單元902進一步包括：無線接收器916，操作以從遙控裝置904接收確定的值和控制命令；以及輸出控制模塊914，操作以改變由滑塊404指示的時間，其中時間改變?chǔ)與確定的值處于非線性關系。

優選地，電視機1400、1500中的輸出控制模塊708操作以將滑塊404在時間欄402上移動與如在早前描述的實施例中所說明的時間改變?chǔ)對應的距離。

早前描述的本發明實施例教導可如何確定指示用戶與用戶界面的部分之間的交互的值。類似地，在確定的值與由時間欄上的滑塊指示的時間改變之間的非線性關系的示例已經論述了。

在優選實施例中，電視機1400包括與用戶界面1402協作的加速計1404，并且輸入控制模塊910操作以通過確定通過傾斜所述遙控裝置引起的所述遙控裝置604的加速來確定用戶與用于控制滑塊的用戶界面的部分之間的交互的值。

在備選實施例中，用戶界面1502是公知的鍵盤或鍵區，并且遙控裝置904的輸入控制模塊910操作以通過確定用戶按壓用戶界面1502上的按鈕1504或1506的時間長度來確定用戶與用于控制滑塊的用戶界面的部分之間的交互的值，所述按鈕1504、1506控制滑塊404在所述時間欄402上的移動。

在又一備選實施例中，所述輸入控制模塊910操作以通過檢測與用于控制滑塊404的觸敏用戶界面908接觸的對象并確定速率（對象以所述速率沿觸敏用戶界面908移動），來確定指示用戶與用于控制滑塊的用戶界面的部分之間的交互的值。觸敏用戶界面在圖9中被圖示為觸摸板。

圖9圖示了本發明的又一實施例。在此實施例中，屏幕906（在其上顯示時間欄404）是電視單元902的部分，該電視單元由遙控裝置904遠程控制。電視單元902和遙控裝置904一起形成電視機900。

在優選實施例中，電視機900包括電視單元902和遙控裝置904。電視單元902包括操作以顯示時間欄402的屏幕906，其中所述時間欄402上的滑塊404的位置指示時刻。遙控裝置904配置成控制所述電視單元902。所述遙控裝置904包括用于控制滑塊404的觸敏用戶界面908（優選地以觸摸板的形式）。所述遙控裝置904還包括輸入控制模塊910，其操作以檢測與觸敏用戶界面908接觸的對象1002，并且確定速率（對象1002以所述速率沿觸敏用戶界面908移動）。所述遙控裝置904還包括用于向電視單元902傳送指示對象1002相對于觸敏用戶界面908的位置和確定的速率的數據的無線傳送器模塊912。遙控裝置904與電視單元902之間的無線傳送可使用紅外（IR）、藍牙、WiFi或者數據和控制命令到電視單元902的其它無線傳送。

電視單元902進一步包括無線接收器916，其用于從遙控裝置904接收指示對象1002相對于觸敏用戶界面908的位置和確定的速率的數據，并將此信息提供給輸出控制模塊914。輸出控制模塊914操作以：如果速率在第一閾值或第一閾值以下，則將滑塊404移動是由對象1002沿觸敏用戶界面908行進的距離的第一段的距離。

圖9中圖示的實施例與圖5-8中圖示的實施例之間的主要差異是，圖9中示出的裝置包括兩個物理上分開的單元：用于顯示由電視服務遞送的內容的電視單元902和用于控制電視單元902的遙控裝置904。

類似于先前實施例，如果速率在第二閾值或者在第二閾值以下，則電視機900操作以將滑塊404移動是由對象1002沿觸摸板908行進的距離的第二段的距離。剩余實施例還涉及達成對象與觸敏用戶界面之間的接觸，將滑塊在屏幕上的位置顯示為時刻，并且在當由對象沿觸敏用戶界面行進的距離的第一段或第二段在一個像素以下并且類似于或等同于在圖5-8中圖示的并且在上面描述的電子裝置的對應實施例時的情形下操作。
