本實用新型涉及一種電子標簽，尤其涉及一種射頻識別電子標簽。

背景技術：

目前，UHF REID（Ultra High Frequency Radio frequency identification ）標簽由兩部分組成，一部分為標簽芯片，另外一部分為標簽天線，參說明書附圖圖1所示，右側為標簽芯片的等效電路，左側為標簽天線的等效電路，當天線與芯片格子阻抗共軛對應時，UHF RFID標簽實現最好的阻抗匹配。該阻抗匹配需要通過軟件進行計算從而達成天線與芯片的最佳阻抗匹配，因此較為重復且麻煩。

因此，有必要設計一種改進的電子標簽以解決上述問題。

技術實現要素：

本實用新型的目的在于提供一種能夠匹配多型號標簽芯片的電子標簽。

為實現上述目的，本實用新型采用如下技術方案：一種電子標簽，包括標簽天線及與所述標簽天線匹配的標簽芯片，所述標簽天線設有基座以及布置在所述基座上的天線布線，所述天線布線中間位置處設有兩根阻抗匹配調試位，當至少切斷其中一根所述兩根阻抗匹配調試位時，所述標簽天線與第一型號的標簽芯片實現共軛匹配條件，當不切斷所述兩根阻抗匹配調試位中任意一根時，所述標簽天線與第二型號的標簽芯片實現共軛匹配條件。

作為本實用新型進一步改進的技術方案，所述天線布線為左右對稱結構，所述兩根阻抗匹配調試位設于天線布線中間處。

作為本實用新型進一步改進的技術方案，所述電子標簽在天線布線中間處還設有用以固定所述標簽芯片的芯片底座，所述兩根阻抗調試位位于所述芯片底座的兩側。

作為本實用新型進一步改進的技術方案，所述芯片底座固定在所述基座上，所述基座對應所述芯片底座的下方設有上下貫穿的金屬過孔。

作為本實用新型進一步改進的技術方案，所述金屬過孔與所述標簽芯片電性連接。

作為本實用新型進一步改進的技術方案，所述標簽芯片與所述天線布線通過金屬綁定線電性連接。

作為本實用新型進一步改進的技術方案，所述標簽芯片內設有溫度傳感器，所述金屬過孔能夠檢測所述電子標簽周?chē)臏囟龋鰷囟葌鞲衅鹘邮芩鼋饘龠^(guò)孔傳遞的溫度。

相較于現有技術，本實用新型電子標簽通過在天線布線中設置兩根阻抗匹配調試位，從而能夠達成標簽天線與不同型號的標簽芯片共軛匹配，實現一款電子標簽設計，多個不同型號標簽芯片匹配的效果。

附圖說明

圖1為現有技術中UHF REID標簽的組成示意圖。

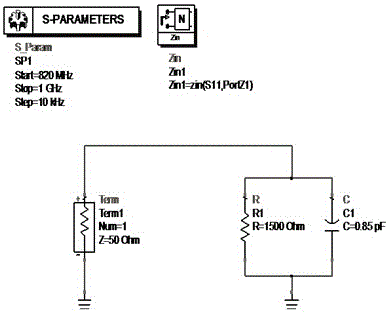

圖2為現有技術中UHF REID標簽的采用軟件對標簽芯片阻抗計算的圖示。

圖3為現有技術中UHF REID標簽計算所的標簽芯片阻抗實部隨頻率分布圖。

圖4為現有技術中UHF REID標簽計算所的標簽芯片阻抗虛部隨頻率分布圖。

圖5為本實用新型電子標簽的標簽天線正面示意圖。

圖6為本實用新型電子標簽的截面示意圖。

圖7為本實用新型電子標簽的標簽芯片切斷不同阻抗匹配調試位的阻抗虛部值分布圖。

具體實施方式

為了使本實用新型的目的、技術方案、和優點更加清楚，下面結合附圖和具體實施方式對本實用新型進行詳細描述。

請參閱圖5至圖7所示為本實用新型電子標簽100，所述電子標簽包括標簽天線和標簽芯片2。

所述標簽天線為功能層，具有基座11以及布置在所述基座11上方的天線布線12。在本實施方式中，所述基座11為PCB板。所述天線布線12貼附在所述PCB板的上表面上。請結合圖3所示，所述天線布線12呈左右對稱結構設置。在所述天線布線12的中間位置處設有芯片底座13以及位于所述芯片底座13兩側的阻抗匹配調試位14。所述基座11在所述芯片底座13處設有向下貫穿的穿孔（未標號）。在本實施方式中，所述標簽天線還設有用來調節標簽天線的阻抗特性的兩根所述阻抗匹配調試位14，將所述兩根阻抗匹配調試位14分別稱之為第一阻抗匹配調試位a和第二阻抗匹配調試位b。所述兩根阻抗匹配調試位14均為導體。因?yàn)椴煌吞?hào)的芯片，它的阻抗特性是不一致的，尤其是芯片阻抗虛部變化較大，如此設置兩根阻抗匹配調試位14，方便本實用新型電子標簽100能夠與不同的芯片實現阻抗共軛匹配。

所述標簽芯片2通過金屬綁定線3進行電性連接。所述標簽芯片2具有固定在所述芯片底座13上的底壁22、與所述底壁22相對的頂壁21以及將所述底壁22固定在所述芯片底座13上的焊盤23。所述標簽芯片2通過所述焊盤23固定在所述標簽芯片底座13上。所述金屬綁定線3的一端固定在所述天線布線12的上表面，另一端固定在所述芯片的頂壁21上。所述標簽芯片2還設有自所述底壁22向下延伸穿過所述穿孔的金屬過孔24以及設置在所述標簽芯片2內且靠近所述底壁22的溫度傳感器（未標號），所述金屬過孔24連接至所述基座11的背面。所述金屬過孔24可以檢測所述電子標簽100周?chē)臏囟?，并且傳遞給所述溫度傳感器，從而使得所述電子標簽100更為靈敏。

結合圖1至圖4所示，目前，電子標簽的標簽天線與標簽芯片阻抗共軛關系通過如下計算式達成：Z_ANT=R_ANT+j*X_ANT，Z_IC=R_IC+j*X_IC，R_ANT=R_IC，X_ANT=-X_IC，可以取芯片并聯電阻Ri的值等于為1500W，并聯電容Ci的值等于0.85pF。請結合圖2所示，利用軟件對標簽芯片阻抗進行計算得出如圖3所示的標簽芯片阻抗實部隨頻率分布圖，根據阻抗共軛的要求，標簽天線阻抗實部與標簽芯片阻抗實部相等，才為最佳的阻抗匹配。利用軟件對標簽芯片阻抗進行計算得出如圖4所示的標簽芯片阻抗虛部隨頻率分布圖，根據阻抗共軛的要求，標簽天線阻抗虛部與標簽芯片阻抗虛部互為相反數（共軛），才為最佳的阻抗匹配。

在本實用新型中，所述電子標簽100是通過如下方式達成與芯片的共軛匹配的。如圖3及圖4所示，首先第一種情況，將所述第一阻抗匹配調試位a和所述第二阻抗匹配調試位b都不切斷，設定所述標簽天線阻抗虛部約為+50歐姆左右，當選擇阻抗虛部為-50歐姆的芯片型號時，可實現此情況下所述標簽天線與所選第一型號的標簽芯片的共軛匹配條件，此時第一型號的標簽芯片即為所述標簽天線對應的標簽芯片2。

其次，第二種情況，設定僅切斷所述第一阻抗匹配調試位a，設定所述標簽天線阻抗虛部為+150歐姆左右時，當選擇阻抗虛部為-150歐姆的芯片型號時，可實現此情況下所述標簽天線與第二型號的標簽芯片的共軛匹配條件，此時第二型號的標簽芯片即為所述標簽天線對應的標簽芯片2。

最后一種情況，設定同時切斷所述第一阻抗匹配調試位a和所述第二阻抗匹配調試位b，設定所述標簽天線阻抗虛部約為+250歐姆左右，當選擇阻抗虛部為-250歐姆的芯片型號時，可實現此情況下所述標簽天線與第三型號的標簽芯片的共軛匹配條件，此時第三型號的標簽芯片即為所述標簽天線對應的標簽芯片2。

綜上所述，本實用新型電子標簽100通過在所述天線布線12上設置兩根阻抗匹配調試位，從而能夠?qū)崿F(xiàn)所述標簽天線與不同型號芯片的阻抗共軛匹配，從而能夠?qū)λ鰳?biāo)簽芯片2進行多重選擇和替換。
