本實用新型屬于電路技術領域，尤其涉及一種基于飛騰1500A芯片的基板管理控制電路和計算機。

背景技術：

飛騰1500A系列芯片是64位通用CPU，主要被應用于個人電腦或高密度服務器中的。飛騰1500A系列芯片主要包括4核CPU和16核CPU兩款產品，其中，4核的CPU主頻2GHz、功耗15W、包括至少兩個DDR3-1600存儲通道。

如今，無論是個人電腦還是高密度服務器都已經被越發普及。但是，現有的針對個人電腦或高密度服務器進行遠程管理的遠程服務器均是基于Intel推出的X86架構所實現的，無法直接應用于基于飛騰1500A芯片的計算機中。

技術實現要素：

本實用新型實施例的目的在于提供一種基于飛騰1500A芯片的基板管理控制電路和計算機，旨在解決現有技術中遠程基板管理控制服務器無法直接為基于飛騰1500A芯片的計算機服務的問題。

本實用新型實施例是這樣實現的，一種基于飛騰1500A芯片的基板管理控制電路，與計算機中的飛騰1500A芯片、風扇單元、供電單元以及內存單元相連，通過無線網卡與上位機進行無線通信，所述基板管理控制電路包括：

與所述風扇單元、供電單元以及無線網卡相連，受控于所述上位機，向所述風扇單元輸出控制信號以控制所述風扇單元轉速增大或減小的基板管理控制器。

進一步的，所述基板管理控制器包括：信號輸入輸出端、第一監控端、第二監控端以及控制信號輸出端；

所述基板管理控制器的信號輸入輸出端與所述無線網卡相連，所述基板管理控制器的第一監控端與所述風扇單元的信號輸出端相連，所述基板管理控制器的控制信號輸出端與所述飛騰1500A芯片的第一信號輸入端相連，所述基板管理控制器的第二監控端與所述供電單元的電壓輸出端相連，所述基板管理控制器通過監控所述供電單元的輸出電壓，并將所述輸出電壓通過所述基板管理控制器的信號輸入輸出端發送給所述上位機，在所述供電單元的輸出電壓逐漸增大或減小的過程中，所述上位機通過所述基板管理控制器向所述飛騰1500A芯片輸出第一控制信號或第二控制信號控制所述風扇單元的轉速逐漸增大或減小。

進一步的，所述基板管理控制電路還包括：

信號輸出端與所述基板管理控制器的時鐘信號端相連，為所述基板管理控制器提供時鐘信號的時鐘單元。

進一步的，所述基板管理控制電路還包括：

連接于所述基板管理控制器的復位信號端與所述內存單元的復位信號輸出端之間，為用戶提供復位按鈕以對所述基板管理控制電路進行復位的復位單元。

進一步的，所述時鐘單元包括時鐘芯片、電阻R101、電容C101；

所述時鐘芯片的電源端與所述供電單元相連，所述時鐘芯片的地線端接地，所述電阻R101的第一端與所述時鐘芯片的電源端相連，所述電阻R101的第二端與所述時鐘芯片的使能控制端相連，所述電容C101的第一端與所述電阻R101的第一端相連，所述電容C101的第二端與所述時鐘芯片的地線端相連，所述時鐘芯片的信號輸出端為所述時鐘單元的信號輸出端。

進一步的，所述復位單元包括案件開關、電容C201、電阻R201、電阻R202、電阻R203、電阻R204、電阻R205、第一開關管、第二開關管以及第三開關管；

所述開關第一端與所述電容C201的第一端相連，所述開關第二端與所述電容C201的第二端相連，所述電阻R201的第一端與所述供電單元相連，所述電阻R201的第二端共接所述電阻R205的第一端和所述第一開關管的受控端，所述電阻R205的第二端與所述電容C201的第二端相連，所述第一開關管的低電位端與所述電阻R205的第二端相連，所述第一開關管的高電位端共接所述電阻R202的第二端、所述第二開關管的受控端以及所述第三開關管的受控端，所述電阻R202的第一端與所述供電單元相連，所述電阻R203的第一端與所述供電單元相連，所述電阻R203的第二端共接所述基板管理控制器的復位信號端和所述第二開關管的高電位端，所述第二開關管的低電位端接地，所述第三開關管的低電位端接地，所述第三開關管的高電位端共接所述電阻R204的第二端與所述內存單元的復位信號輸出端，所述電阻R204的第一端與所述供電單元相連。

進一步的，所述第一開關管為MOS管或IGBT管。

進一步的，所述第二開關管和所述第三開關管為MOS管、IGBT管或帶體二極管的IGBT管。

本實用新型的實施例還提供了一種計算機，包括計算機主板，所述計算機還包括如上所述的基于飛騰1500A芯片的基板管理控制電路。

本實用新型提供一種基于飛騰1500A芯片的基板管理控制電路和計算機，該基于飛騰1500A芯片的基板管理控制電路與計算機中的飛騰1500A芯片、風扇單元、供電單元以及內存單元相連，通過無線網卡與上位機進行無線通信，基板管理控制電路包括基板管理控制器，該基板管理控制器與風扇單元、供電單元以及無線網卡相連，受控于上位機，向飛騰1500A芯片輸出控制信號以控制所述風扇單元轉速增大或減小，進而實現對基于飛騰1500A芯片的計算機形成遠程管理。

附圖說明

圖1為本實用新型實施例提供的基于飛騰1500A芯片的基板管理控制電路的結構框圖；

圖2為本實用新型實施例提供的基于飛騰1500A芯片的基板管理控制電路的具體電路圖；

圖3為本實用新型實施例提供的計算機的結構框圖。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本實用新型，并不用于限定本實用新型。

本實用新型實施例的目的在于提供一種基于飛騰1500A芯片的基板管理控制電路和計算機，旨在解決現有技術中遠程基板管理控制服務器無法直接為基于飛騰1500A芯片的計算機服務的問題。

圖1示出了本實用新型實施例提供的基于飛騰1500A芯片的基板管理控制電路的結構框圖。

如圖1所示，一種基于飛騰1500A芯片的基板管理控制電路100，與計算機中的飛騰1500A芯片U1、風扇單元210、供電單元220以及內存單元230相連，通過無線網卡240與上位機300進行無線通信，基板管理控制電路100包括：

與風扇單元210、供電單元220以及無線網卡240相連，受控于上位機300，向述飛騰1500A芯片U1輸出控制信號以控制風扇單元210轉速增大或減小的基板管理控制器10。

作為本實用新型的一實施例，基板管理控制器10包括：信號輸入輸出端I/O、第一監控端FAN_TAC1、第二監控端FAN_TAC2以及控制信號輸出端OUT1；

基板管理控制器10的信號輸入輸出端I/O與無線網卡240相連，基板管理控制器10的第一監控端FAN_TAC1與風扇單元210的信號輸出端OUT相連，基板管理控制器10的控制信號輸出端OUT1與飛騰1500A芯片U1的第一信號輸入端W_IN相連，基板管理控制器10的第二監控端FAN_TAC2與供電單元220的電壓輸出端V_OUT相連，基板管理控制器10通過監控供電單元220的輸出電壓，并將所述輸出電壓通過基板管理控制器10的信號輸入輸出端I/0發送給上位機300，在供電單元220的輸出電壓逐漸增大或減小的過程中，上位機300通過基板管理控制器10向飛騰1500A芯片U1輸出第一控制信號或第二控制信號控制風扇單元210的轉速逐漸增大或減小。

本實施例提供一種基于飛騰1500A芯片的基板管理控制電路100，該基于飛騰1500A芯片的基板管理控制電路100與計算機中的飛騰1500A芯片U1、風扇單元210、供電單元220以及內存單元230相連，通過無線網卡240與上位機300進行無線通信，基板管理控制電路100包括基板管理控制器10，該基板管理控制器10與風扇單元210、供電單元220以及無線網卡240相連，受控于上位機300，向飛騰1500A芯片U1輸出控制信號以控制風扇單元210轉速增大或減小，進而實現對基于飛騰1500A芯片U1的計算機形成遠程管理。

如圖1所示，基板管理控制電路100還包括：時鐘單元20和撫慰單元30。

時鐘單元20的信號輸出端與基板管理控制器10的時鐘信號端CLKIN相連，為基板管理控制器10提供時鐘信號。

復位單元30連接于基板管理控制器10的復位信號端RESET_10與內存單元的復位信號輸出端RESET_30之間，為用戶提供復位按鈕以對基板管理控制電路100進行復位。

在本實施例中，內存單元30還用于存儲復位信息，用戶聽過復位單元30觸發內存單元30中的復位信息，實現對基板管理控制電路100進行復位。

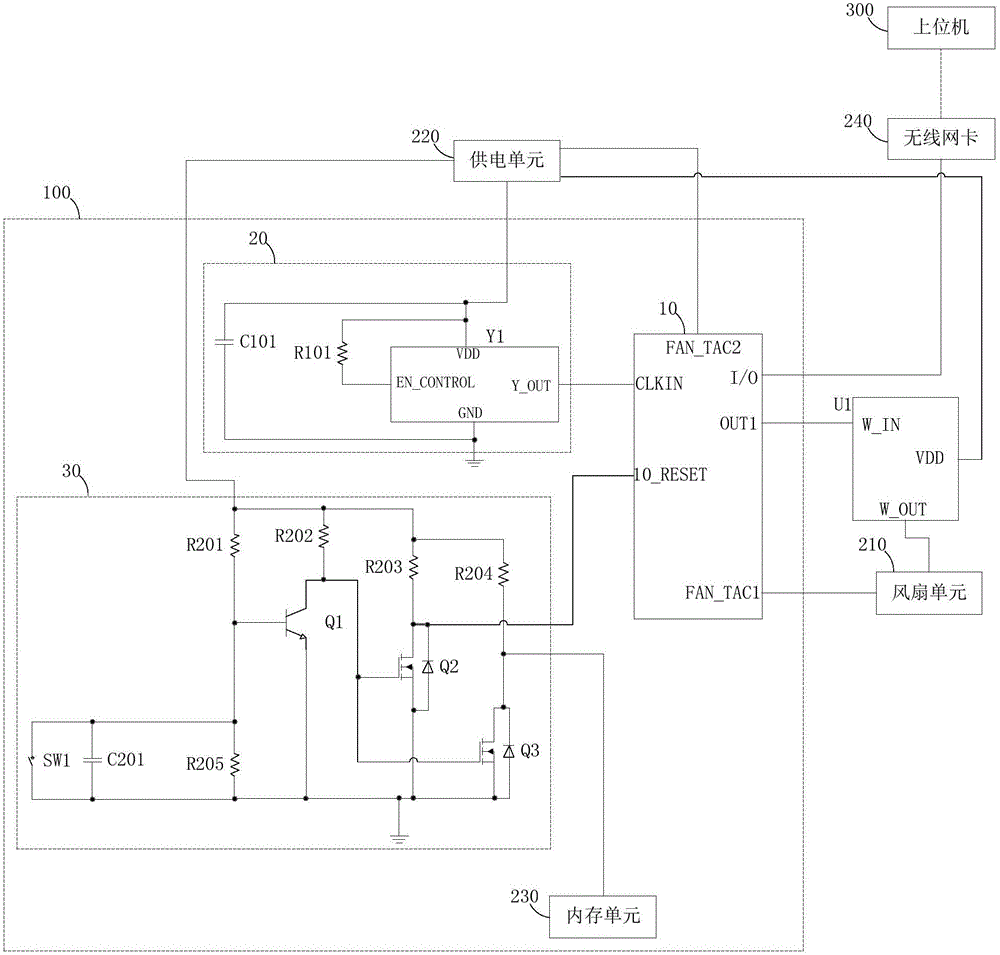

圖2示出了本實用新型實施例提供的基于飛騰1500A芯片的基板管理控制電路的具體電路圖。

如圖2所示，時鐘單元20包括時鐘芯片Y1、電阻R101、電容C101；

時鐘芯片20的電源端VDD與供電單元220相連，時鐘芯片20的地線端GND接地，電阻R101的第一端與時鐘芯片20的電源端VDD相連，電阻R101的第二端與時鐘芯片20的使能控制端EN_CONTROL相連，電容C101的第一端與電阻R101的第一端相連，電容C101的第二端與時鐘芯片20的地線端GND相連，時鐘芯片20的信號輸出端Y_OUT為時鐘單元20的信號輸出端，與基板管理控制器10的時鐘信號端CLKIN相連。

如圖2所示，復位單元30包括案件開關SW1、電容C201、電阻R201、電阻R202、電阻R203、電阻R204、電阻R205、第一開關管Q1、第二開關管Q2以及第三開關管Q3；

開關SW1第一端與電容C201的第一端相連，開關SW1第二端與電容C201的第二端相連，電阻R201的第一端與供電單元220相連，電阻R201的第二端共接電阻R205的第一端和第一開關管Q1的受控端，電阻R205的第二端與電容C201的第二端相連，第一開關管Q1的低電位端與電阻R205的第二端相連，第一開關管Q1的高電位端共接電阻R202的第二端、第二開關管Q2的受控端以及第三開關管Q3的受控端，電阻R202的第一端與供電單元220相連，電阻R203的第一端與供電單元220相連，電阻R203的第二端共接基板管理控制器10的復位信號端10_RESET和第二開關管Q2的高電位端，第二開關管Q2的低電位端接地，第三開關管Q3的低電位端接地，第三開關管Q3的高電位端共接電阻R204的第二端與內存單元230的復位信號輸出端，電阻R204的第一端與供電單元220相連。

作為本實用新型的一實施例，第一開關管Q1可以為MOS管或IGBT管。第二開關管Q2可以為MOS管、IGBT管或帶體二極管的IGBT管。第三開關管Q3可以為MOS管、IGBT管或帶體二極管的IGBT管。

在實際應用中，可根據具體需求以實現復位單元30的復位功能為目的對第一開關管Q1、第二開關管Q2以及第三開關管Q3進行適當的選擇和組合。

圖3示出了本實用新型實施例提供的計算機的結構示意圖。

如圖3所示，一種計算機400，包括計算機主板410，計算機包括如上述實施例中的基于飛騰1500A芯片的基板管理控制電路100。

由于與本實用新型有關的具體技術方案和實現方式在上述實施例中以及詳細說明，因此，此處不再贅述。

本實用新型提供一種基于飛騰1500A芯片的基板管理控制電路和計算機，該基于飛騰1500A芯片的基板管理控制電路與計算機中的飛騰1500A芯片、風扇單元、供電單元以及內存單元相連，通過無線網卡與上位機進行無線通信，基板管理控制電路包括基板管理控制器，該基板管理控制器與風扇單元、供電單元以及無線網卡相連，受控于上位機，向飛騰1500A芯片輸出控制信號以控制所述風扇單元轉速增大或減小，進而實現對基于飛騰1500A芯片的計算機形成遠程管理。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
