本公開涉及視頻分析的，具體地涉及用于檢測視頻中的手的動作的裝置、方法和機器可讀存儲介質。

背景技術：

1、這個部分提供了與本公開有關的背景信息，這不一定是現有技術。

2、手動作檢測是計算機視覺的一個熱門問題，其在人機交互、虛擬現實、智能生產與生活等領域有廣泛的應用。就用于動作檢測的數據來源而言，常見的特征提取方式包括從單幀圖像中提取rgb特征與手部關鍵點特征作為空間域特征，以及從連續多幀圖像中提取光流特征作為時間域特征。其中，rgb特征具有豐富的紋理信息以及場景上下文感知信息；手部關鍵點特征具有較強的空間結構約束，可以避免受手部外表、光照、視角等因素的干擾，因此能更直觀地反映手部動作；光流特征則以幀間動作的形式傳達相機與被觀察的手部之間的相對運動。

3、由于近年來深度神經網絡技術的不斷發展和進步，其被廣泛應用于動作檢測領域，這類方法的整體網絡結構如圖1所示。盡管基于深度神經網絡進行動作檢測可以得到較好的檢測結果，但這類方法在實際使用場景中存在諸多限制。工廠中的生產過程是手動作檢測技術常見的應用場景之一，通過對生產作業人員手部動作進行檢測，可以判斷其動作在速度、流程、姿態等方面是否符合生產要求，從而提升作業人員的工作效率。眾所周知，基于深度神經網絡的方法在模型訓練以前需要定義手動作的類別，而不同的工廠用戶關心的動作類別不同，這就導致很難用一種統一的動作類別定義方式滿足不同用戶的需求。如果采取為不同用戶各自定義個性化的動作類別，并基于定義的動作分別訓練模型的方式，會導致效率低下和計算資源的浪費。此外，受限于用戶的保密要求和數據采集條件，在實際生產場景中很難收集到足夠的數據用于深度神經網絡模型的訓練。

技術實現思路

1、這個部分提供了本公開的一般概要，而不是其全部范圍或其全部特征的全面披露。

2、本公開的目的在于提供一種用于解決以上問題中的一個或更多個的動作檢測裝置、方法和機器可讀存儲介質。

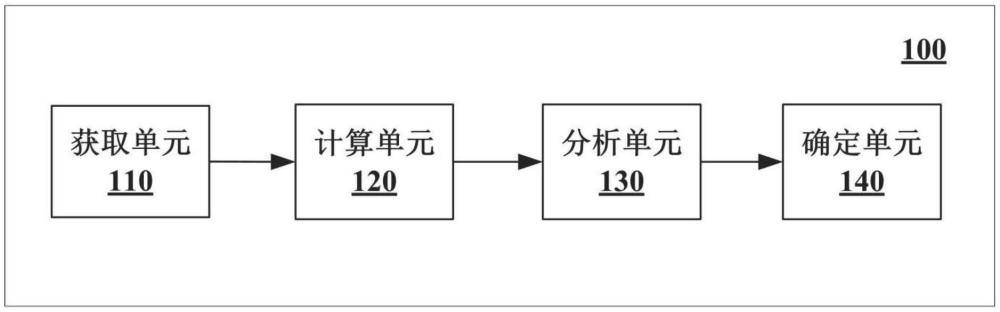

3、根據本公開的一方面，提供了一種用于檢測視頻中的手的動作的裝置，包括：獲取單元，其獲取與視頻中的每幀圖像中的手的三維關鍵點有關的信息，與手的三維關鍵點有關的信息至少包括手的各個關節點在三維空間中的位置；計算單元，其基于與手的三維關鍵點有關的信息得到每幀圖像的手部狀態信息，手部狀態信息至少包括指節彎曲狀態；分析單元，其獲得視頻的時間片段中的手部狀態信息的變化；以及確定單元，其基于手部狀態信息的變化和與手的動作有關的規則來確定時間片段中的手進行的動作。

4、根據本公開的另一方面，提供了一種用于檢測視頻中的手的動作的方法，包括：獲取與視頻中的每幀圖像中的手的三維關鍵點有關的信息，與手的三維關鍵點有關的信息至少包括手的各個關節點在三維空間中的位置；基于與手的三維關鍵點有關的信息得到每幀圖像的手部狀態信息，手部狀態信息至少包括指節彎曲狀態；獲得視頻的時間片段中的手部狀態信息的變化；以及基于手部狀態信息的變化和與手的動作有關的規則來確定時間片段中的手進行的動作。

5、根據本公開的另一方面，提供了一種機器可讀存儲介質，其上攜帶有包括存儲在其中的機器可讀指令代碼的程序產品，其中，所述指令代碼當由計算機讀取和執行時，能夠使所述計算機執行根據本公開的檢測方法。

6、使用根據本公開的動作檢測裝置、動作檢測方法和機器可讀存儲介質，可以通過逐幀分析指節彎曲狀態并制定手部動作規則來實現可復用的手部動作的檢測。

7、從在此提供的描述中，進一步的適用性區域?qū)?huì)變得明顯。這個概要中的描述和特定例子只是為了示意的目的，而不旨在限制本公開的范圍。

技術特征：

1.一種用于檢測視頻中的手的動作的裝置，包括：

2.根據權利要求1所述的裝置，其中，所述指節彎曲狀態是指節彎曲程度，并且

3.根據權利要求2所述的裝置，其中，

4.根據權利要求2所述的裝置，其中，

5.根據權利要求1所述的裝置，其中，所述指節彎曲狀態是指節彎曲程度，并且

6.根據權利要求2或5所述的裝置，其中，

7.根據權利要求5所述的裝置，其中，所述手指方向由手指所在的平面的法線向量表示，并且所述計算單元通過計算滑動窗中每幀圖像與初始幀圖像之間的手指方向的偏差來得到手指方向偏差。

8.根據權利要求3或5所述的裝置，其中，所述手背方向由手腕與食指指根形成的矢量和手腕與小拇指指根形成的矢量的法線方向表示，并且所述手背方向的變化由所述手背方向與手所處的坐標系的x軸、y軸和z軸之間的角度的標準差表示。

9.一種用于檢測視頻中的手的動作的方法，包括：

10.一種機器可讀存儲介質，其上攜帶有包括存儲在其中的機器可讀指令代碼的程序產品，其中，所述指令代碼當由計算機讀取和執行時，能夠使所述計算機執行根據權利要求9所述的方法。

技術總結
本公開涉及一種用于檢測視頻中的手的動作的裝置、方法和存儲介質。該裝置包括：獲取單元，其獲取與視頻中的每幀圖像中的手的三維關鍵點有關的信息，與手的三維關鍵點有關的信息至少包括手的各個關節點在三維空間中的位置；計算單元，其基于與手的三維關鍵點有關的信息得到每幀圖像的手部狀態信息，手部狀態信息至少包括指節彎曲狀態；分析單元，其獲得視頻的時間片段中的手部狀態信息的變化；以及確定單元，其基于手部狀態信息的變化和與手的動作有關的規則來確定時間片段中的手進行的動作。該裝置可以通過逐幀分析指節彎曲狀態并制定手部動作規則來實現可復用的手部動作的檢測。

技術研發人員：王婧怡,李斐,劉汝杰
受保護的技術使用者：富士通株式會社
技術研發日：
技術公布日：2025/4/28
