本技術涉及夾具，具體是指一種車床加工雙頭漲緊夾具。

背景技術：

1、轉子在加工過程中需要通過車床對其外表面進行加工，由于是對外表面進行加工，從而在裝夾轉子時通常采用漲緊夾頭漲緊轉子內孔壁的方式對轉子進行裝夾，但是現有的漲緊夾頭基本都是單邊漲緊，因此轉子在裝夾時基本上都是一端漲緊，另一端則是頂住夾具端面頂緊的方式，但是這種方式轉子在加工過程中在受到刀具的切削力時容易發生跳動，導致加工出的產品精度不佳。為此，提出一種車床加工雙頭漲緊夾具。

技術實現思路

1、本實用新型的目的是為了解決以上問題而提出一種車床加工雙頭漲緊夾具。

2、為了達到上述目的，本實用新型提供了如下技術方案一種車床加工雙頭漲緊夾具，其特征是包括夾具芯軸、活動安裝在夾具芯軸內的拉桿以及活動安裝在夾具芯軸和拉桿上的漲芯，所述的漲芯兩端均設有漲緊端，所述的漲緊端上設有若干收縮槽。

3、進一步優選的，所述的漲緊端內部設有呈傾斜設置的內孔，所述的夾具芯軸和拉桿上均設有擠壓端。

4、進一步優選的，所述的擠壓端與呈傾斜設置的內孔適配。

5、進一步優選的，所述的夾具芯軸上設有與漲芯滑動連接且對漲芯起支撐作用的支撐端。

6、本實用新型的有益效果：通過在漲芯兩端均設置漲緊端，并且在夾具芯軸和拉桿上均設置與漲緊端適配的端，通過擠壓端對漲緊端形成向外的擠壓力而時漲緊端向外擴張漲緊工件，通過漲芯兩端的漲緊端對工件兩端進行漲緊，保證工件安裝的穩定性，避免工件在加工過程中因單邊漲緊而發生跳動，影響工件加工尺寸的精準性。

技術特征：

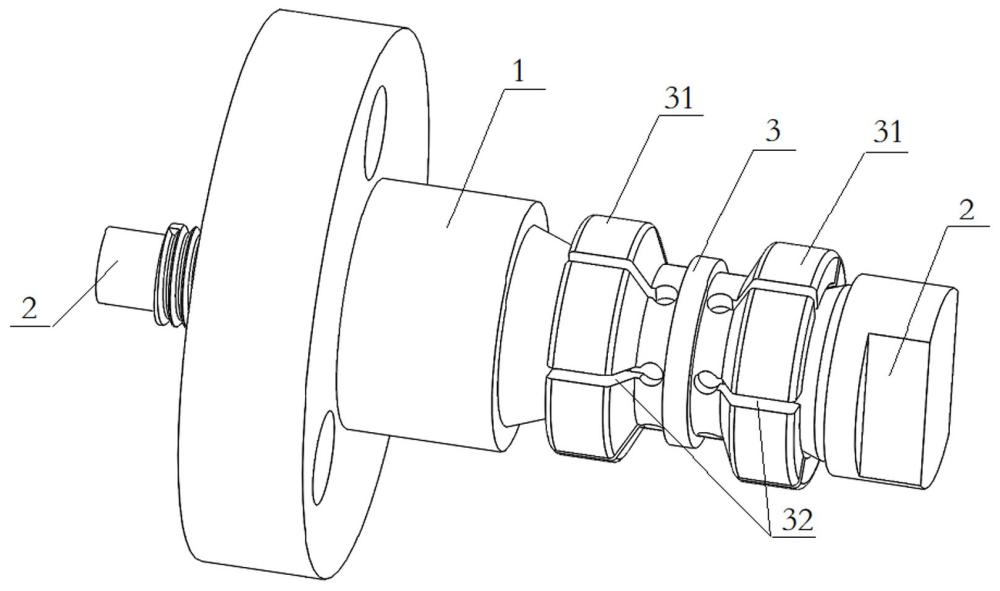

1.一種車床加工雙頭漲緊夾具，其特征是包括夾具芯軸（1）、活動安裝在夾具芯軸（1）內的拉桿（2）以及活動安裝在夾具芯軸（1）和拉桿（2）上的漲芯（3），所述的漲芯（3）兩端均設有漲緊端（31），所述的漲緊端（31）上設有若干收縮槽（32）。

2.根據權利要求1所述的一種車床加工雙頭漲緊夾具，其特征在于：所述的漲緊端（31）內部設有呈傾斜設置的內孔（33），所述的夾具芯軸（1）和拉桿（2）上均設有擠壓端（4）。

3.根據權利要求2所述的一種車床加工雙頭漲緊夾具，其特征在于：所述的擠壓端（4）與呈傾斜設置的內孔（33）適配。

4.根據權利要求1所述的一種車床加工雙頭漲緊夾具，其特征在于：所述的夾具芯軸（1）上設有與漲芯（3）滑動連接且對漲芯（3）起支撐作用的支撐端（11）。

技術總結
本技術公開了一種車床加工雙頭漲緊夾具，其特征是包括夾具芯軸、活動安裝在夾具芯軸內的拉桿以及活動安裝在夾具芯軸和拉桿上的漲芯，所述的漲芯兩端均設有漲緊端，所述的漲緊端上設有若干收縮槽。該技術通過在漲芯兩端均設置漲緊端，并且在夾具芯軸和拉桿上均設置與漲緊端適配的端，通過擠壓端對漲緊端形成向外的擠壓力而時漲緊端向外擴張漲緊工件，通過漲芯兩端的漲緊端對工件兩端進行漲緊，保證工件安裝的穩定性，避免工件在加工過程中因單邊漲緊而發生跳動，影響工件加工尺寸的精準性。

技術研發人員：潘琴琴,沈金星,何良偉,耿克超,王錦萱
受保護的技術使用者：杭州富生電器有限公司
技術研發日：20240726
技術公布日：2025/4/28
