本申請涉及顯示設備，尤其涉及一種顯示設備及繪制對象查找方法。

背景技術：

1、顯示設備是指能夠輸出具體顯示畫面的終端設備，可以是智能電視、通信終端、智能廣告屏、投影儀等終端設備。以智能電視為例，智能電視是基于internet應用技術，具備開放式操作系統與芯片，擁有開放式應用平臺，可實現雙向人機交互功能，集影音、娛樂、數據等多種功能于一體的電視產品，用于滿足用戶多樣化和個性化需求。

2、對于支持觸控交互操作的顯示設備，可以通過運行白板應用，并基于白板應用按照用戶輸入的觸控動作實現書寫或繪畫功能。如用戶可以通過白板筆、鼠標等媒介或手指觸控的方式在顯示設備顯示的白板界面上進行書寫、繪制、插入相應的圖文內容等。

3、然而，白板應用未適配相關的查找功能，當用戶在白板界面上繪制較多的繪制對象時，如果用戶想要查找某個繪制對象時，需要用戶自身瀏覽白板界面上所有的繪制對象，并從中選取想要查找的繪制對象，查找效率低，降低用戶體驗。

技術實現思路

1、本申請?zhí)峁┝艘环N顯示設備及繪制對象查找方法，以解決白板應用中繪制對象查找效率低的問題。

2、第一方面，本申請實施例提供一種顯示設備，包括：顯示器和控制器。其中，顯示器被配置為顯示白板界面。所述顯示器與觸控交互模塊連接，所述觸控交互模塊用于接收用戶輸入的觸控事件。控制器被配置為執行以下程序步驟：

3、響應于用戶在所述白板界面上輸入的觸控事件，基于所述觸控事件生成繪制對象；

4、基于所述繪制對象生成對象索引信息，建立所述繪制對象與所述對象索引信息的關聯關系，以及將所述對象索引信息添加至索引隊列，其中，所述對象索引信息為用于描述所述繪制對象的字段，通過識別所述繪制對象得到；

5、響應于用戶輸入用于查找目標繪制對象的查找指令，讀取所述查找指令中包含所述目標繪制對象的描述信息；

6、根據所述描述信息，在所述索引隊列中查詢目標對象索引信息；

7、在所述白板界面上將所述目標對象索引信息關聯的目標繪制對象設置為選中狀態。

8、第二方面，本申請實施例提供一種顯示設備，包括：顯示器和控制器。其中，顯示器被配置為顯示白板界面。所述顯示器與觸控交互模塊連接，所述觸控交互模塊用于接收用戶輸入的觸控事件。控制器被配置為執行以下程序步驟：

9、在所述白板界面上呈現至少兩個基于觸控事件生成的繪制對象，所述繪制對象與對象索引信息關聯，所述對象索引信息為用于描述所述繪制對象的字段，通過識別所述繪制對象得到；

10、響應于用戶輸入用于查找目標繪制對象的查找指令，讀取所述查找指令中包含所述目標繪制對象的描述信息；

11、根據所述描述信息，查詢目標對象索引信息；

12、在所述白板界面上將所述目標對象索引信息關聯的目標繪制對象設置為選中狀態。

13、第三方面，本申請實施例提供一種繪制對象查找方法，應用于上述顯示設備，包括：

14、響應于用戶在所述白板界面上輸入的觸控事件，基于所述觸控事件生成繪制對象；

15、基于所述繪制對象生成對象索引信息，建立所述繪制對象與所述對象索引信息的關聯關系，以及將所述對象索引信息添加至索引隊列，其中，所述對象索引信息為用于描述所述繪制對象的字段，通過識別所述繪制對象得到；

16、響應于用戶輸入用于查找目標繪制對象的查找指令，讀取所述查找指令中包含所述目標繪制對象的描述信息；

17、根據所述描述信息，在所述索引隊列中查詢目標對象索引信息；

18、在所述白板界面上將所述目標對象索引信息關聯的目標繪制對象設置為選中狀態。

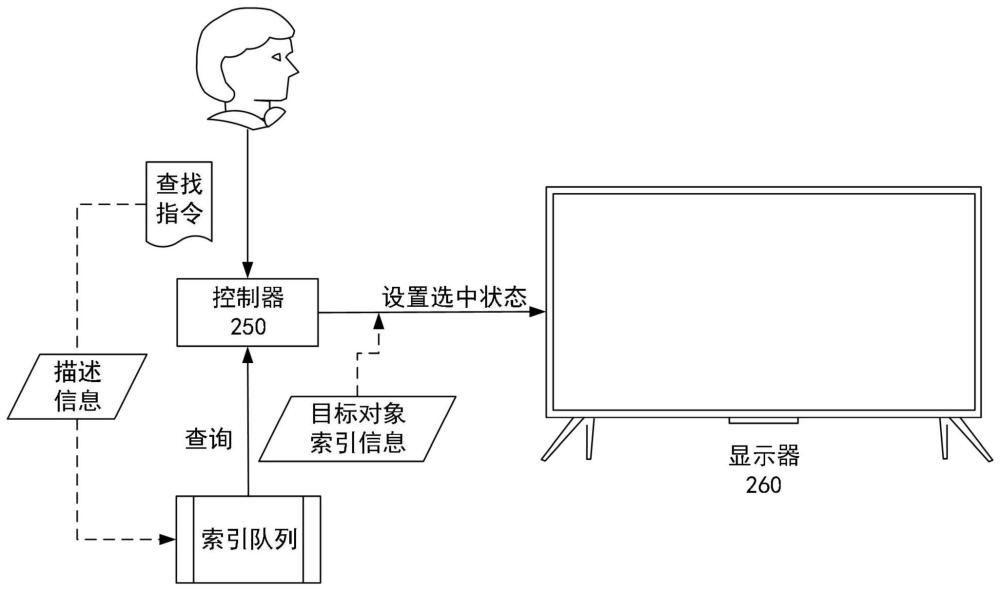

19、由以上技術方案可知，本申請?zhí)峁┮环N顯示設備及繪制對象查找方法，所述顯示設備顯示白板界面，白板界面中包括繪制對象，其中，繪制對象與對象索引信息關聯，對象索引信息為用于描述繪制對象的字段，通過識別繪制對象得到。所述方法可以響應于用戶輸入的查找指令，讀取查找指令中包含目標繪制對象的描述信息，根據描述信息，查詢目標對象索引信息，以及將目標對象索引信息關聯的目標繪制對象設置為選中狀態。所述方法在查找繪制對象時，可以基于預先建立的繪制對象和對象索引信息的關聯關系，實現查找功能，提高繪制對象查找效率。

技術特征：

1.一種顯示設備，其特征在于，包括：

2.根據權利要求1所述的顯示設備，其特征在于，所述控制器還被配置為：

3.根據權利要求2所述的顯示設備，其特征在于，所述控制器還被配置為：

4.根據權利要求2所述的顯示設備，其特征在于，所述控制器還被配置為：

5.根據權利要求2所述的顯示設備，其特征在于，所述控制器執行建立所述繪制對象與所述對象索引信息的關聯關系，還被配置為：

6.根據權利要求5所述的顯示設備，其特征在于，所述控制器還被配置為：

7.根據權利要求1所述的顯示設備，其特征在于，所述控制器還被配置為：

8.根據權利要求1所述的顯示設備，其特征在于，所述控制器執行將所述目標對象索引信息關聯的目標繪制對象設置為選中狀態，被配置為：

9.一種顯示設備，其特征在于，包括：

10.一種繪制對象查找方法，其特征在于，應用于權利要求1-8任一項所述的顯示設備，所述方法包括：

技術總結
本申請?zhí)峁┮环N顯示設備及繪制對象查找方法，所述顯示設備顯示白板界面，白板界面中包括繪制對象，其中，繪制對象與對象索引信息關聯，對象索引信息為用于描述繪制對象的字段，通過識別繪制對象得到。所述方法可以響應于用戶輸入的查找指令，讀取查找指令中包含目標繪制對象的描述信息，根據描述信息，查詢目標對象索引信息，以及將目標對象索引信息關聯的目標繪制對象設置為選中狀態。所述方法在查找繪制對象時，可以基于預先建立的繪制對象和對象索引信息的關聯關系，實現查找功能，提高繪制對象查找效率。

技術研發人員：張足剛,王敏,魯好錦,于躍
受保護的技術使用者：海信視像科技股份有限公司
技術研發日：
技術公布日：2025/4/28
