本發明涉及航運數據處理，特別涉及一種超大型油船航線智能分析系統及方法。

背景技術：

1、船舶自動識別系統ais系統提供的數據內容包含船舶靜態數據、動態數據和航程數據。其中，靜態數據包括：船舶呼號、船舶船名、船長和船寬、船型、船上固定天線的位置(船首后和中心線的左右舷)、ais標識碼等。動態數據包括：具有精度顯示和完整狀態的船位、世界標準時間、對地航向、對地航速、航向、航行狀態、轉向率(如有)等等。航行數據包括：船舶狀態、船舶吃水、船舶所裝貨物種類、船舶危險貨物類型、船舶所要到達的目的港、船舶預計抵達目的港時間、船舶選用的航線計劃(航途基準點)。ais數據分析海上船舶行為已成為航運領域的新發展方向，但現實獲取的ais數據冗余、復雜且包含大量的噪聲，嚴重阻礙了研究人員對油船信息的高效檢索，也無法滿足對油船復雜行為分析的業務需求。此外，由于缺乏有效的長距離航線生成方法，使得對完整航線的預測變得尤為困難。因此，亟需一種數據挖掘手段，以及時有效地分析海上船舶行為。

技術實現思路

1、為此，本發明提供一種超大型油船航線智能分析系統及方法，解決現有利用ais數據分析船舶行為存在的噪聲大、復雜度高、完整航線預測困難等問題。

2、按照本發明所提供的設計方案，一方面，提供一種超大型油船航線智能分析系統，包含：船舶信息查詢模塊和航線分析處理模塊，其中，

3、船舶信息查詢模塊，用于利用數據庫對船舶信息數據進行存儲對齊，并基于數據庫中的船舶信息關鍵表來實現船舶信息查詢功能，所述船舶信息關鍵表包括靜態數據精煉數據表、歷史船舶信息數據表和爬蟲數據表，所述靜態數據精煉數據表用于對數據精煉后的ais系統靜態數據進行存儲，所述歷史船舶信息數據表用于存儲歷史船舶信息，所述爬蟲數據表用于將依據爬蟲規則獲取的原始爬蟲船舶數據與歷史船舶信息數據表中的歷史船舶信息進行對齊存儲；

4、航線分析處理模塊，用于基于ais系統動態數據對航線數據進行異常處理和航線抽取并利用深度學習算法生成目標航線，所述深度學習算法采用transformer模型進行航線預測生成。

5、作為本發明超大型油船航線智能分析系統，進一步地，所述船舶信息查詢模塊包括：靜態信息管理單元和靜態信息查詢單元，其中，

6、靜態信息管理單元，用于接收導入的ais系統靜態數據，利用數據精煉方法獲取ais系統靜態數據中的船舶信息數據并對齊存儲至數據庫中，所述數據精良方法用于剔除ais系統靜態數據中冗余數據；

7、靜態信息查詢單元，用于將輸入的待查詢船舶數據與數據庫中存儲的船舶信息數據進行匹配，依據匹配結果獲取待查詢船舶信息。

8、作為本發明超大型油船航線智能分析系統，進一步地，所述航線分析處理模塊包括：航線處理單元、航線抽取單元、模型訓練單元和航線生成單元，其中，

9、航線處理單元，用于接收導入的ais系統動態數據，并對動態數據進行預處理，所述預處理至少包括：數據去重處理、數據異常值處理和數據過濾處理，其中，數據異常值包括航跡數據屬性異常值和空間異常值；

10、航線抽取單元，用于基于區域geom數據表抽取指定起始點之間的航線數據，所述geom數據表用于基于預處理的動態數據存儲地理區域中的地圖元素；

11、模型訓練單元，用于依據指定經緯度參數識別航線中斷數據并構建模型訓練數據集，利用訓練數據集對航線識別模型進行訓練；

12、航線生成單元，用于將待預測航線數據輸入至訓練后的航線識別模型，利用航線識別模型生成對應航線，所述待預測航線數據包括航線起始點參數及航線起始點之間的航線點數參數。

13、又一方面，本發明還提供一種超大型油船信息查詢方法，基于上述的系統實現，實現過程包含：

14、接收用戶待查詢船舶關鍵字，所述待查詢船舶關鍵字為船舶imo號、mmsi號和船舶名稱中的任一項；

15、將待查詢船舶關鍵字與歷史船舶信息數據表中存儲的歷史船舶信息進行相似度匹配，得到與待查詢船舶關鍵字最相似的船舶信息并推薦給用戶。

16、作為本發明超大型油船信息查詢方法，進一步地，還包含：抽取歷史船舶信息數據表中船舶類別字段，并生成類別字典數據表，以將用戶收集的船舶數據集中船舶類別與類別字典數據表進行匹配并存儲對齊。

17、作為本發明超大型油船信息查詢方法，進一步地，若待查詢船舶關鍵字為數字，則依據數字位數識別該數字為船舶imo號或mmsi號，以依據船舶imo號或mmsi號在歷史船舶信息數據表中匹配最相似船舶信息。

18、又一方面，本發明還提供一種起始點航線抽取方法，基于上述的系統實現，實現過程包含：

19、對ais系統動態數據進行數據預處理，并將數據預處理后的各航線在地圖上進行可視化展示，所述數據預處理包括異常值處理和航跡數據過濾；

20、依據用戶指定的起始點及航跡最大持續時間，從數據預處理后的航線數據中抽取起始點之間對應航線。

21、作為本發明起始點航線抽取方法，進一步地，數據預處理過程包含：

22、依據指定航線屬性和指定經緯度閾值分別對動態數據進行屬性異常值過濾和空間異常值過濾；

23、并依據航線中設置的最小航跡點數和指定經緯度閾值剔除動態數據中異常航線，所述異常航線包括：徘徊航線及長度小于閾值的過短航線。

24、再一方面，本發明還提供一種基于transformer模型的超大型油船航線預測方法，基于上述的系統實現，實現過程包括：

25、將用戶輸入的起始點及航線點數作為模型輸入數據，利用已訓練的航線生成模型生成起始點之間對應航線點數的航線；

26、其中，航線生成模型基于transformer模型構建，并依據起始點之間經緯度閾值構建模型訓練數據集，以利用訓練數據集對航線生成模型進行訓練。

27、作為本發明基于transformer模型的超大型油船航線預測方法，進一步地，依據起始點之間經緯度閾值構建模型訓練數據集，包含：

28、設置經緯度閾值參數，并利用經緯度閾值參數識別和判斷指定航線中斷部分；

29、利用指定航線中斷部分構建相應的模型訓練用數據集。

30、本發明的有益效果：

31、本發明根據業務單位的實際需求，利用靜態信息處理策略在保留和擴展原有靜態信息的基礎上，提高航跡數據價值密度，壓縮數據存儲需求，提升業務人員在油船信息檢索時的效率和準確率；將深度學習技術應用于航線生成任務，結合軌跡預測和航線生成，將預軌跡測進行擴展，并通過實驗驗證本案方案的有效性與可行性，取得了較為滿意的結果；利用航線智能分析系統，對業務單位所需的功能進行模塊化設計與管理，結合友好的交互界面，實現數據可視化與智能算法的融合，促進人機協同分析，幫助用戶快速理解相關航線并做出決策，為業務單位提供便利。

技術特征：

1.一種超大型油船航線智能分析系統，其特征在于，包含：船舶信息查詢模塊和航線分析處理模塊，其中，

2.根據權利要求1所述的超大型油船航線智能分析系統，其特征在于，所述船舶信息查詢模塊包括：靜態信息管理單元和靜態信息查詢單元，其中，

3.根據權利要求1所述的超大型油船航線智能化分析系統，其特征在于，所述航線分析處理模塊包括：航線處理單元、航線抽取單元、模型訓練單元和航線生成單元，其中，

4.一種超大型油船信息查詢方法，其特征在于，基于權利要求1所述的系統實現，實現過程包含：

5.根據權利要求4所述的超大型油船信息查詢方法，其特征在于，還包含：抽取歷史船舶信息數據表中船舶類別字段，并生成類別字典數據表，以將用戶收集的船舶數據集中船舶類別與類別字典數據表進行匹配并存儲對齊。

6.根據權利要求4所述的超大型油船信息查詢方法，其特征在于，若待查詢船舶關鍵字為數字，則依據數字位數識別該數字為船舶imo號或mmsi號，以依據船舶imo號或mmsi號在歷史船舶信息數據表中匹配最相似船舶信息。

7.一種起始點航線抽取方法，其特征在于，基于權利要求1所述的系統實現，實現過程包含：

8.根據權利要求7所述的起始點航線抽取方法，其特征在于，數據預處理過程包含：

9.一種基于transformer模型的超大型油船航線預測方法，其特征在于，基于權利要求1所述的系統實現，實現過程包括：

10.根據權利要求9所述的基于transformer模型的超大型油船航線預測方法，其特征在于，依據起始點之間經緯度閾值構建模型訓練數據集，包含：

技術總結

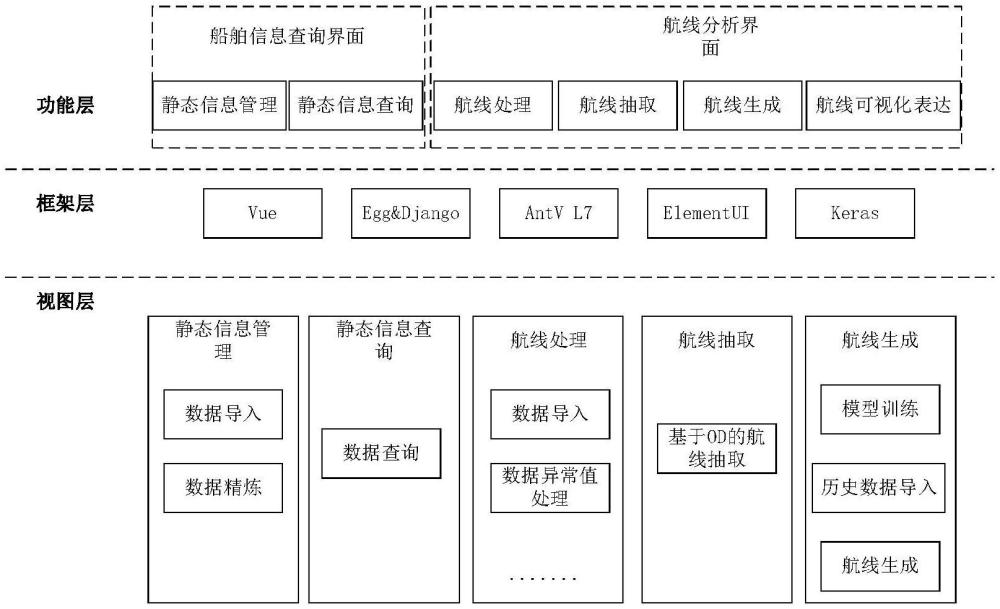

本發明涉及航運數據處理技術領域，特別涉及一種超大型油船航線智能分析系統及方法，通過將AIS數據劃分為靜態數據和動態數據，并基于靜態數據實現船舶靜態信息查詢，基于動態數據來獲取目標航線態勢并生成相應航線，采用B/S架構和Web開發技術來實現航線智能分析系統中對靜態信息的管理與查詢、航線動態數據的預處理、航線抽取以及航線生成等功能的模塊化管理，利用靜態信息處理策略在保留和擴展原有靜態信息，提高航跡數據價值密度，壓縮數據存儲需求，提升業務人員在油船信息檢索時的效率和準確率；將深度學習技術應用于航線生成任務，結合友好的交互界面，實現航跡數據可視化與智能算法的融合，促進人機協同分析，幫助用戶快速理解相關航線并做出決策。

技術研發人員：陳曉慧,張然,王德澤,張兵,葉林,鄭明琪,程革超,趙云鵬,陸川偉
受保護的技術使用者：中國人民解放軍網絡空間部隊信息工程大學
技術研發日：
技術公布日：2025/4/24
