本發明涉及計算機視覺目標檢測，具體涉及一種基于改進yolov5的絕緣子缺陷檢測方法。

背景技術：

1、絕緣子狀態檢測和安全防護對保障輸電線路的正常運行起著至關重要的作用。為了提高絕緣子的檢測效率，無人機巡檢已經代替人工巡檢成為主流的巡檢方式，由于無人機采集到的圖片數量繁多且圖像中的背景復雜，絕緣子尺寸大小存在很大差異，如果采用人工判讀的方式極有可能出現誤檢和漏檢，相關檢測算法大體上可以分為以傳統圖像處理方法和深度學習方法兩大類，基于傳統圖像處理檢測方法，雖然可以識別絕緣子，但是其泛化性和魯棒性較差，識別準確率也較低；基于深度學習的方法可以提高檢測精度或進行精確缺陷定位，但是模型較為復雜，難以同時滿足速度和精度要求。

2、隨著計算機圖形處理技術的飛速發展，基于視覺圖像的絕緣子檢測方法已經取得了顯著的進步。這些方法的核心在于從圖像中提取關鍵特征，進而對絕緣子進行檢測和分類。深度學習，作為一種模仿人腦工作原理的技術，憑借其強大的特征提取能力，在這一領域展現出了優于傳統圖像處理技術的性能。其中，yolo(you?only?look?once)系列算法作為實時目標檢測的代表，被廣泛應用于絕緣子的檢測和分類中。

3、yolov2是yolo系列中的一個重要版本，它通過引入一系列改進，如批量歸一化、高分辨率分類器以及錨框(anchorboxes)等，顯著提升了檢測性能。然而，由于其固定網格尺寸的限制，yolov2在檢測小物體時仍面臨一定的困難。這主要是因為小物體在圖像中所占的像素較少，難以被固定尺寸的網格有效捕捉。

4、為了克服這一局限，yolov3應運而生。yolov3通過引入可變網絡尺寸和縱橫比特性，以及多尺度預測，顯著提高了在絕緣子目標檢測領域的精度。這些改進使得yolov3能夠更好地適應不同尺寸和形狀的絕緣子，從而提高了檢測的準確性。然而，yolov3也存在一定的局限性，即其權重?zé)o法獨立學習。這意味著在訓練過程中，不同層次的權重可能會相互干擾，影響最終的檢測效果。

5、為了進一步提升檢測性能，yolov4進行了多項創新。它實現了多個檢測頭和錨框聚類，以增強整體檢測性能。同時，yolov4還將骨干網絡替換為更先進的算法(如cspnet等)，以提高絕緣子缺陷檢測算法的效率。這些改進使得yolov4在檢測速度和準確性方面均取得了顯著提升。

6、然而，即使到了yolov5，絕緣子缺陷檢測算法仍面臨一些挑戰。yolov5通過引入新的殘差模塊來降低網絡參數，提高檢測速度。然而，這在一定程度上犧牲了網絡精度。在復雜背景下，yolov5可能難以有效區分目標與背景特征，導致識別準確性下降。這主要是因為復雜背景中的干擾因素(如與目標相似的紋理、顏色或形狀)可能使目標被遮擋或與背景混淆，從而增加誤檢和漏檢的風險。

7、此外，目標的大小、角度和視角變化也可能對檢測效果產生影響。在處理小目標或特殊角度時，算法可能面臨更大的挑戰。這是因為小目標在圖像中所占的像素較少，而特殊角度則可能導致目標的形狀和紋理發生變化，從而增加了檢測的難度。

8、最后，目標與背景之間的對比度也是影響檢測效果的一個重要因素。當對比度較低時，目標在圖像中變得不明顯，這同樣會削弱yolov5絕緣子缺陷檢測算法的特征提取能力。因此，在實際應用中，我們需要根據具體的場景和需求選擇合適的算法參數和預處理方法，以提高檢測的準確性和魯棒性。

9、針對電力線路背景復雜、待檢測目標尺度差異大的特點，絕緣子狀態檢測亟需研發一種基于改進yolov5的絕緣子缺陷檢測方法來提高檢測的準確性和魯棒性，有效地提高絕緣子狀態檢測的準確性和可靠性，保障輸電線路的正常運行。

技術實現思路

1、本發明旨在針對現有技術的技術缺陷，提供一種基于改進yolov5的絕緣子缺陷檢測方法，基于yolov5算法進行改進，通過在主干網絡的c3模塊中引入eca注意力機制,對通道維度上的特征進行加權計算以提高算法的特征提取能力，將yolov5的檢測頭與自適應空間特征融合模塊相結合，充分利用不同尺度的特征信息進而提升模算法的檢測精度，提高了檢測的準確性和魯棒性。

2、本發明提供如下技術方案：一種基于改進yolov5的絕緣子缺陷檢測方法，所述方法包括如下步驟：

3、步驟1：獲取絕緣子缺陷圖像，對收集的絕緣子缺陷圖像進行數據預處理，創建數據集；

4、步驟2：按照比例隨機劃分出訓練集、測試集和驗證集三個部分；

5、步驟3：重新構建形成改進yolov5網絡；

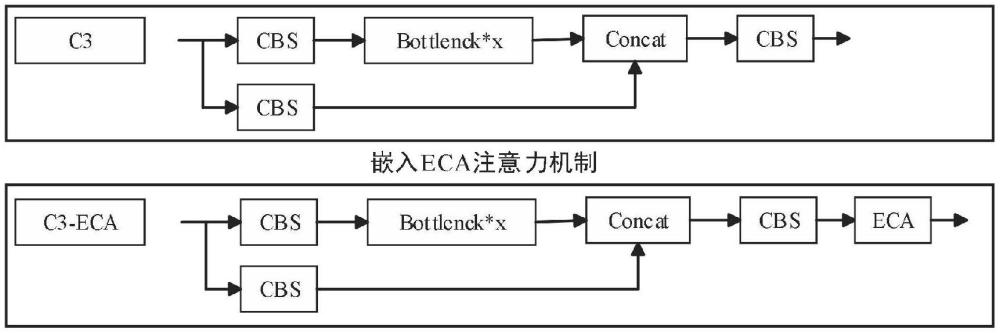

6、步驟3-1：yolov5包含主干、頸部和檢測輸出，所述主干采用cspdarknet作為主干提取特征，在主干的c3模塊中引入eca注意力機制，對通道維度上的特征進行加權計算；

7、步驟3-2：所述頸部采用fpn和pan的特征金字塔結構進行特征融合；

8、步驟3-3：所述檢測輸出中的檢測頭與自適應空間特征融合模塊結合，自適應調整不同尺度特征圖融合時的權重；

9、步驟4：將步驟2中的數據集作為步驟3中改進yolov5網絡的輸入，進行網絡訓練；

10、步驟5：將待測絕緣子圖像輸入到改進yolov5網絡模型中，得出絕緣子及其缺陷的檢測結果和目標位置信息。

11、優選的，所述步驟1中數據預處理采用mosaic、mixup進行圖像聯合增強。

12、優選的，所述步驟3-1中，特征圖輸入至eca注意力機制中先經過全局平均池化操作，然后通過卷積核大小為k的一維卷積捕獲通道之間的關聯性，一維卷積的輸出經sigmoid激活函數轉化為每個特征通道所對應的注意力權重，最后將輸入特征圖中每個通道的元素與對應的注意力權重進行元素積操作，得到eca注意力機制輸出的特征圖。

13、優選的，所述eca注意力機制中一維卷積的卷積核大小k與特征圖的通道數c，計算如式(1)所示：

14、

15、，式(1)中，c代表特征圖的通道數，γ和b為可調節參數，|t|odd表示距離t最近的奇數。

16、優選的，所述步驟3-3中自適應空間特征融合公式表達式如式(2)所示：

17、

18、，式(2)中，代表融合特征yl在位置(i,j)處的特征向量,和分別代表特征向量和在自適應融合時的權重，其計算方法分別如式(3)、式(4)和式(5)所示：

19、

20、

21、式中，且和參數和通過自適應學習得到。

22、優選的，所述mosaic、mixup進行圖像聯合增強，計算方法如式(6)、式(7)：

23、mix_batchx＝λ×batchx1+(1-λ)×batchx2??(6)

24、min_batchy＝λ×batchy1+(1-λ)×batchy2??(7)

25、，其中，batchx1為一個批次樣本，batchy1為一個批次樣本對應的標簽；為另一batchy2個批次的樣本，為另一個批次樣本對應的標簽；λ為參數是貝塔分布計算出的混合系數，其計算公式為式(8)：

26、λ＝b(α,β)??(8)

27、，式(8)中α是采用mosaic方法增強數據的比例，β是采用mixup方法來增強數據的比例。

28、優選的，所述步驟3-2中頸部網絡中三個層級所輸出的特征圖分別具有不同的尺寸和通道數，其尺寸分別為原始圖像的1/8、1/16和1/32，通過上采樣操作與下采樣操作對特征圖的形狀進行調整，確保使其具有相同的尺寸和通道數，能夠在自適應融合步驟中進行加權融合。

29、優選的，上采樣：首先使用1×1卷積對特征圖調整通道數，再通過插值算法調整尺寸，其計算公式為式(9)：

30、fup＝interp(conv1×1(fi),htarget,wtarget)??(9)

31、，式(9)中，i為特征圖的層級，htarget和wtarget是目標特征圖的尺寸；

32、對于1/2倍的下采樣：使用步幅為2的3×3卷積，同時對特征圖的尺寸和通道數進行調整，其計算公式為式(10)：

33、

34、，式(10)中，i為特征圖的層級，conv3×3表示3×3卷積操作，步長為2；

35、對于1/4倍的下采樣：首先對特征圖進行池化操作，再通過步幅為2的3×3卷積，同時調整特征圖的尺寸和通道數，其計算公式為式(11)：

36、

37、，式(11)中，i為特征圖的層級，conv3×3表示3×3卷積操作，步長為2，maxpool表示池化操作；

38、在特征圖尺寸和通道數調整完成后，進行自適應融合，其計算公式為式(12)：

39、fout＝sigmoid(w1·f1+w2·f2+w3·f3)???(12)

40、，式(12)中，wi是自適應權重，fi是調整后的特征圖。

41、優選的，所述步驟2中訓練集、測試集和驗證的設置比例為8:1:1。

42、優選的，所述訓練完成的改進yolov5網絡模型，采用精度性能指標和速度性能指標對模型的檢測性能進行定量評估，所述精度性能指標采用map，包括map@0.5及map@0.5:0.95，其中，map計算方式如式(13)所示：

43、

44、，式(13)中，n為檢測目標的類別數，ap為類別i的平均準確度，ap的計算方式如式(14)所示：

45、

46、，式(14)中，p和r分別用于表示檢測類別i的準確率和召回率，p和r的計算方式分別如式(15)和式(16)所示：

47、

48、，式(15)(16)中，tp表示被正確識別的正例數量，fp表示被錯誤識別為正例的負例數量，fn表示被錯誤識別為負例的正例數量；

49、所述速度性能指標采用fps，fps計算方式如式(17)所示：

50、fps＝n/t?(17)

51、，式(17)中n表示總幀數，t表示總時間。

52、與現有技術相比，本發明的有益效果是：

53、在以上技術方案中，一種基于改進yolov5的絕緣子缺陷檢測方法，所述方法包括如下步驟：

54、步驟1：獲取絕緣子缺陷圖像，對收集的絕緣子缺陷圖像進行數據預處理，創建數據集；

55、步驟2：按照比例隨機劃分出訓練集、測試集和驗證集三個部分；

56、步驟3：重新構建形成改進yolov5網絡；

57、步驟3-1：yolov5包含主干、頸部和檢測輸出，所述主干采用cspdarknet作為主干提取特征，在主干的c3模塊中引入eca注意力機制，對通道維度上的特征進行加權計算；

58、步驟3-2：所述頸部采用fpn和pan的特征金字塔結構進行特征融合；

59、步驟3-3：所述檢測輸出中的檢測頭7與自適應空間特征融合模塊結合，自適應調整不同尺度特征圖融合時的權重；

60、步驟4：將步驟2中的數據集作為步驟3中改進yolov5網絡的輸入，進行網絡訓練；

61、步驟5：將待測絕緣子圖像輸入到改進yolov5網絡模型中，得出絕緣子及其缺陷的檢測結果和目標位置信息；

62、本發明公開了一種基于改進yolov5的絕緣子缺陷檢測方法，該方法通過一系列創新性的改進，顯著提升了絕緣子缺陷檢測的準確性和魯棒性；

63、1、特征提取能力的提升：

64、yolov5的主干網絡中，特別是在c3模塊中引入了eca(efficient?channelattention)注意力機制，這一機制通過對通道維度上的特征進行加權計算，使得模型能夠更加關注對檢測任務更為關鍵的特征信息，這種加權計算不僅增強了模型對重要特征的敏感性，還抑制了冗余或噪聲信息的影響，從而顯著提升了特征提取的質量；

65、2、特征融合的優化：

66、頸部網絡采用了fpn(feature?pyramidnetwork)和pan(pathaggregationnetwork)相結合的特征金字塔結構。這種結構能夠有效地融合不同尺度的特征信息，使得模型能夠同時捕捉到全局和局部的特征細節，這對于絕緣子缺陷檢測來說尤為重要，因為缺陷可能出現在絕緣子的不同部位，且大小、形狀各異，通過優化特征融合，模型能夠更準確地定位并識別出這些缺陷。

67、3、檢測精度的提升：

68、該方法將yolov5的檢測頭與自適應空間特征融合模塊相結合，這一模塊能夠根據不同尺度特征圖的特點，自適應地調整融合時的權重，從而充分利用不同尺度的特征信息，這種自適應調整不僅提高了模型對目標尺度和位置變化的敏感性，還增強了模型對復雜背景的適應能力，因此，該方法在檢測精度上取得了顯著提升，尤其是在處理小目標或特殊角度的絕緣子缺陷時表現更為突出；

69、4、準確性和魯棒性的增強：

70、通過上述改進，該方法在絕緣子缺陷檢測任務中表現出了更高的準確性和魯棒性，準確性方面，模型能夠更準確地識別出絕緣子及其缺陷的位置和類型；魯棒性方面，模型對光照變化、遮擋、噪聲等干擾因素的適應性更強，能夠在各種復雜場景下保持穩定的檢測性能；

71、5、實際應用價值的提升：

72、該方法不僅提高了絕緣子缺陷檢測的準確性和魯棒性，還具有重要的實際應用價值，例如，在電力巡檢中，該方法可以幫助巡檢人員快速準確地發現絕緣子上的缺陷，從而及時采取措施進行修復或更換，確保電力系統的安全穩定運行，此外，該方法還可以為其他類似的目標檢測任務提供有益的參考和借鑒；

73、綜上所述，基于改進yolov5的絕緣子缺陷檢測方法在特征提取、特征融合、檢測精度以及準確性和魯棒性等方面均取得了顯著提升，更加精準的定位識別檢測目標，進一步提升算法復雜環境下對輸電線路絕緣子缺陷的檢測性能，具有重要的實際應用價值和推廣意義。
