本發明涉及測量電變量的，尤其涉及一種基于數據多源融合的電氣設備故障分析系統。

背景技術：

1、近年來，隨著能源互聯網和新型電力系統的穩步推進，對電力設備的監測及故障診斷要求逐步提高，電力系統是支撐國民經濟穩定發展的重要基?礎系統。電力設備發生事故，造成的經濟損失和社會影響將是不可估量的；因此，加大對電力監控系統的安全監測管理，對保障經濟社會發展和人民生活安定具有重要意義，電力二次系統是指負責電力系統的保護、控制、測量和通信等功能的一系列設備和組件。

2、目前，申請?zhí)枮?01110299750.x的中國發明專利，提供了一種電力一次設備運行工況監測方法及裝置，雖然實現在設備使用初期探測異常征兆的異常預知診斷和設備性能逐年變化的老化診斷，通過自學習自診斷的模糊理論對設備是否已故障或是否需要檢修做出決策，通過振動頻譜監測和紅外線探測技術，結合智能診斷系統對設備是否故障做出分析并對故障類型做出診斷，有效提高了一次設備的運行效率，推動智能電網的進一步發展，但是只能通過異常征兆來進行異常預知診斷，忽略了其他因素對異常預知診斷的影響，并且沒有考慮海量數據的采集、傳輸、存儲分析問題，不利于中心服務器平穩高效地運行。

技術實現思路

1、本發明解決的技術問題是：現有技術只能通過異常征兆來進行異常預知診斷，忽略了其他因素對異常預知診斷的影響，并且沒有考慮海量數據的采集、傳輸、存儲分析問題，不利于中心服務器平穩高效地運行。

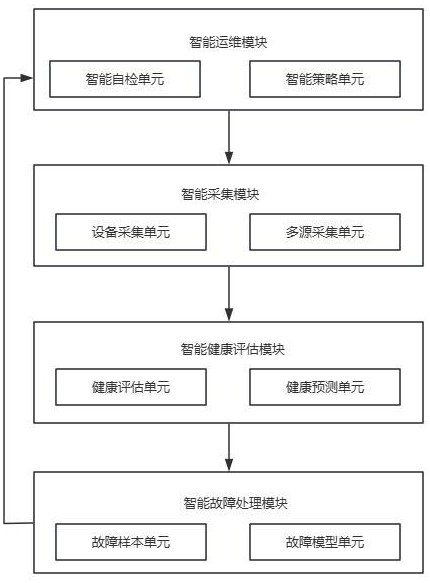

2、為解決上述技術問題，本發明提供了一種基于數據多源融合的電氣設備故障分析系統，包括智能運維模塊、智能采集模塊、智能健康評估模塊和智能故障處理模塊；

3、所述智能運維模塊用于根據分布式邊緣計算獲取分布式策略，并根據分布式策略通過邊緣計算節點獲取相應的歷史故障信息和相應的預故障信息，根據所述歷史故障信息和所述預故障信息得到設備自檢信息，各個邊緣計算節點根據設備自檢信息下達自檢命令；

4、所述智能采集模塊用于利用電力二次設備根據分布式策略實時采集電力一次設備的設備運行數據，從相關平臺獲取環境數據和天氣數據；

5、所述智能健康評估模塊用于邊緣計算節點根據所述設備運行數據和一次設備運行標準評估單位時間內所述電力一次設備的健康狀態，獲取各個電力一次設備的設備健康等級，并獲取各個電力一次設備的歷史運行數據，根據所述歷史運行數據、所述環境數據和所述天氣數據預測各個電力一次設備的設備健康趨勢，通過設備健康等級和設備健康趨勢篩選出異常電力一次設備；

6、所述智能故障處理模塊用于邊緣計算節點獲取異常設備數據集，并根據所述異常設備數據集利用聲紋識別技術和機器學習模型建立故障診斷模型，利用故障診斷模型根據所述異常電力一次設備的異常設備數據獲取故障原因，并根據故障原因進行檢修；

7、作為本發明所述的基于多源融合的電力系統二次設備智能系統的一種優選方案，其中：

8、所述智能運維模塊包括智能自檢單元和智能策略單元；

9、所述智能自檢單元用于邊緣計算節點獲取歷史故障信息和預故障信息，根據所述歷史故障信息獲取歷史故障設備的歷史故障指數，統計所述歷史故障設備的所述歷史故障指數獲取歷史故障表，根據所述預故障信息獲取預異常電力一次設備的預故障指數，統計所述預異常電力一次設備的故障指數獲取預故障表，將歷史故障表和預故障表進行交叉合并，將設備編號相同的歷史故障指數和預故障指數進行加權計算獲取故障指數，其他不相同的設備編號對應的歷史故障指數和預故障指數也定義為故障指數；

10、將所述故障指數小于等于第一預期閾值的歷史故障設備和預異常電力一次設備定義為低風險設備，并針對所述低風險設備獲取低風險自檢信息；

11、將所述故障指數大于第一預期閾值小于等于第二預期閾值的歷史故障設備和預異常電力一次設備定義為中風險設備，并針對所述中風險設備獲取中風險自檢信息；

12、將所述故障指數大于第二預期閾值的歷史故障設備和預異常電力一次設備定義為高風險設備，并針對所述高風險設備獲取高風險自檢信息，各個風險等級的各種設備對應著相應的自檢信息；

13、各個邊緣計算節點根據所述設備自檢信息下達自檢指令；

14、所述歷史故障信息包括設備編號、歷史故障原因、歷史故障次數、歷史檢修操作和歷史檢修結果，所述預故障信息包括預設備編號和預故障原因；

15、所述智能策略單元用于利用分布式邊緣計算獲取分布式策略，并根據所述分布式策略將所述低風險自檢信息、中風險自檢信息和高風險自檢信息發送至相應的邊緣計算節點，所述邊緣計算節點根據所述低風險自檢信息、所述中風險自檢信息和所述高風險自檢信息向相應的電力一次設備下達自檢指令，獲取自檢結果，并將所述自檢結果發送至故障處理模塊進行存儲；

16、所述設備自檢信息包括低風險自檢信息、中風險自檢信息和高風險自檢信息；

17、作為本發明所述的基于多源融合的電力系統二次設備智能系統的一種優選方案，其中：

18、所述智能采集模塊包括設備采集單元和多源采集單元；

19、所述設備采集單元用于利用所述電力二次設備采集所述電力一次設備的設備運行數據，并根據所述分布式策略將所述設備運行數據分別發送至對應的邊緣計算節點；

20、所述多源采集單元用于利用開放性接口連接環境監測平臺和天氣監測平臺，并從所述環境監測平臺獲取環境數據，從所述天氣監測平臺獲取天氣數據。

21、作為本發明所述的基于多源融合的電力系統二次設備智能系統的一種優選方案，其中：

22、所述智能健康評估模塊包括健康評估單元和健康預測單元；

23、所述健康評估單元用于所述邊緣計算節點根據所述設備運行標準對所述設備運行數據中的各個運行數據參數進行評估，獲取各個運行參數的參數等級，并根據所述參數等級獲取所述電力一次設備的設備健康等級，若所述設備健康等級大于等于預期閾值，則將相應的電力一次設備定義為常規電力一次設備，若所述設備健康等級小于預期閾值，則將相應的電力一次設備定義為異常電力一次設備；

24、所述健康預測單元用于所述邊緣計算節點調取所述電力一次設備的歷史運行數據，利用所述歷史運行數據訓練機器學習模型預測所述電力一次設備的設備健康趨勢，并根據所述設備健康趨勢獲取下一期設備健康等級，將下一期設備健康等級小于預期閾值的電力一次設備定義為預異常電力一次設備；

25、所述歷史運行數據包括所述電力一次設備的歷史設備數據、歷史環境數據、歷史天氣數據和歷史健康等級；

26、所述歷史設備數據包括設備編號、歷史設備主要參數、歷史設備工作時長、歷史設備溫度、歷史振動幅度和歷史聲紋信息；

27、作為本發明所述的基于多源融合的電力系統二次設備智能系統的一種優選方案，其中：

28、所述智能故障處理模塊包括故障樣本單元和故障模型單元；

29、所述故障樣本單元用于利用開放性接口從缺陷故障模擬平臺獲取所述電力一次設備的異常運行數據集；

30、所述故障模型單元用于獲取異常運行數據集中的聲紋信息和設備故障信息，利用混響對消方法提取設備聲紋信息，并利用信號加強技術和背景噪聲去除方法實現背景降噪，獲取去噪后的設備聲紋信息，將所述設備聲紋信息和所述設備故障信息中的故障原因輸入深度卷積神經網絡模型進行訓練，所述設備聲紋信息作為輸入和所述故障原因作為輸出建立故障診斷模型，將所述健康評估模塊獲得的異常電力一次設備的異常電力數據輸入故障診斷模型獲取所述異常電力一次設備的故障原因，將所述健康評估模塊獲得的預異常電力一次設備的預異常電力數據輸入故障診斷模型，獲取所述預異常電力一次設備的預故障原因，并根據所述故障原因和預故障原因下達故障檢修指令；

31、所述設備故障信息包括設備編號、設備主要參數和故障原因；

32、作為本發明所述的基于多源融合的電力系統二次設備智能系統的一種優選方案，其中：

33、根據所述參數等級獲取所述電力一次設備的設備健康等級的計算表達式如下：

34、

35、其中，s為設備健康等級，為各個參數等級，為各個參數等級的權重，n為大于零的自然數，i為大于零的自然數，為所述電力一次設備的故障指數，t為單位時間，p為所述電力一次設備的使用時間；

36、作為本發明所述的基于多源融合的電力系統二次設備智能系統的一種優選方案，其中：

37、利用所述歷史運行數據訓練機器學習模型預測所述電力一次設備的設備健康趨勢包括：

38、將所述歷史環境數據、歷史天氣數據和歷史設備數據作為機器學習模型的輸入，將歷史設備數據的下一期設備數據定義為歷史下期設備數據，將所述歷史下期設備數據作為機器學習模型的輸出訓練機器學習模型，直至模型擬合度達到預期閾值，則訓練結束，得到設備健康預測模型；

39、將實時采集的環境數據、天氣數據和設備運行數據輸入設備健康預測模型，獲取所述電力一次設備的下一期一次設備運行數據，將所述下一期一次設備運行數據定義為下期設備數據；

40、作為本發明所述的基于多源融合的電力系統二次設備智能系統的一種優選方案，其中：

41、根據所述歷史故障信息獲取所述歷史故障設備的故障指數包括：

42、獲取所述歷史故障信息中的歷史故障原因，根據各個歷史故障原因獲取各個子故障指數，將各個子故障指數進行加權計算獲取歷史故障設備的歷史故障指數，所述故障原因和子故障指數為一一對應的關系，所述加權計算中的各個子故障指數的權重根據所述子故障指數獲取；

43、根據所述預故障信息獲取預異常電力一次設備的預故障指數包括：

44、獲取所述預故障信息的預故障原因，根據所述預故障原因獲取預故障指數，所述預故障原因和預故障指數為一一對應的關系；

45、作為本發明所述的基于多源融合的電力系統二次設備智能系統的一種優選方案，其中：

46、所述利用分布式邊緣計算獲取分布式策略包括：

47、獲取所述電力一次設備和所述電力二次設備的區域分布信息，根據所述區域分布信息獲取距離所述電力二次設備最近的邊緣計算節點，并針對所述電力二次設備和相應的邊緣計算節點建立匹配映射表，根據所述匹配映射表針對各個邊緣計算節點建立數據接收平臺和數據處理平臺；

48、所述分布式策略包括前置采集策略、健康評估策略和故障處理策略。

49、一種電子設備，包括儲存器、處理器及儲存在儲存器上并可在處理器上運行的計算機程序，所述處理器執行所述計算機程序時實現上述的任一項所述的一種基于數據多源融合的電氣設備故障分析系統。

50、本發明的有益效果：本發明采用機器學習技術對電力一次設備的運行數據及設備狀態進行實時分析和預測，檢測異常行為，提前預警可能的故障，從而實現設備狀態的智能監測和預測維護，降低電力一次設備的故障風險和維修成本；

51、采用分布式邊緣計算，將末端數據處理任務下放到離電力設備更近的邊緣計算節點上進行處理，降低了數據傳輸延遲，減輕了中心服務器的負擔，并增加了系統可擴展性和魯棒性；

52、不僅采用電力一次設備的運行數據，在線監測系統的傳感數據，還融合其他相關的數據源，如環境參數、天氣數據等，通過綜合多源數據，能夠更全面地了解電力一次設備的運行情況，針對設備故障預警做出更精準的決策和優化；

53、根據歷史故障信息和預故障信息對電力一次設備可能發生故障的概率進行評估，獲取故障指數，并根據故障指數得到自檢信息，電力一次設備完成自檢操作，通過預先檢修降低電力一次設備的故障風險，保障了電力一次設備的穩定運行。
