本技術涉及沖孔機的，特別是涉及一種電纜橋架沖孔定位機構。

背景技術：

1、電纜橋架類型主要分為：槽式、梯式、托盤式。電纜橋架在加工過程中需要進行沖孔，現有技術中提出了多種沖孔機，例如公開號為cn220329746u的中國實用新型專利提出的一種線纜橋架加工定位沖孔機。為了提高線纜橋架的沖孔精度，在沖孔機上通常配置定位機構，例如公開號為cn216937944u的中國實用新型專利提出的一種電纜橋架自動沖孔成型裝置中公開的板材限位機構，該板材限位機構包括設置在成型塊頂部兩側的限位板，所述限位板的頂端設有向內折彎的防脫板，所述兩個限位板之間形成供沖壓板材插入的限位插槽，兩個所述限位板的一端端部設有用于對沖壓板材頂部限位的抵板，使得在對所沖壓板材進行沖壓時，將沖壓板材插入到限位插槽進行限位，在沖壓的時候不會發生偏移，能夠形成距離規格一致的沖壓板材，而便于后續沖壓板材之間的拼裝。

2、但是上述現有技術的限位和定位機構并不能對所定位的電纜橋架的槽型工件和板材進行位置調整，當需要在工件上沖多個孔、而沖頭數量較少時，則需要頻繁手動調整所述限位和定位機構以使工件與沖頭的相對位置改變，操作復雜，工作效率低。

技術實現思路

1、為解決上述技術問題，本實用新型提供一種能夠自動調整工件的位置并在沖孔時自動定位，簡化操作，工作效率高的電纜橋架沖孔定位機構。

2、本實用新型的一種電纜橋架沖孔定位機構，包括底座，底座安裝在沖孔機的底座上；還包括多個滑塊一、滑臺、兩個滑軌和多個滾輪，多個滑塊一安裝在底座上，滑臺的下端面設置兩個滑軌，兩個滑軌平行設置，兩個滑軌分別與多個滑塊一滑動連接，底座上設置驅動滑臺左右移動的驅動組件，多個滾輪分成兩組，兩組滾輪相對布置在滑臺的中線兩側，滑臺上設置驅動多個滾輪轉動的動力組件；工作時將槽型工件放置在滑臺上，并使槽型工件的兩側分別與兩組滾輪摩擦接觸，動力組件驅動兩組滾輪相對同步轉動將槽型工件前后移動，驅動組件驅動滑臺通過兩個滑軌在多個滑塊一上滑動，從而調整滑臺在底座上的左右位置，進而將槽型工件左右移動，使得沖頭在槽型工件上的不同位置進行多次沖孔，并且在沖孔時兩組滾輪停止轉動，滑臺停止移動，能夠實現對槽型工件沖孔時的自動定位，不需要頻繁手動調整工件與沖頭的相對位置改變，簡化操作，工作效率高。

3、優選的，驅動組件包括驅動梁、絲桿和電機一，驅動梁安裝在滑臺上，絲桿轉動安裝在底座上，絲桿與驅動梁通過絲桿螺母傳動連接，電機一安裝在底座上，電機一的輸出軸與絲桿傳動連接；電機一驅動絲桿轉動，絲桿通過驅動梁的絲桿螺母驅動滑臺在上底座上左右移動，技術成熟，能夠進行編程實現自動調整滑臺的左右位置。

4、優選的，還包括多個凸出部，多個滾輪的輪面的底部均圓周設置凸出部；多個滾輪的輪面將槽型工件的側壁滾動壓住時，多個凸出部的上端面將槽型工件的底部托住，有利于提高對槽型工件的前后移動的效率。

5、優選的，動力組件包括兩個安裝板、多個滑塊二、兩個連桿一、中間板、兩個連桿二、兩個連桿三、電機二、齒輪一、齒輪二和多個傳動組件，兩個安裝板通過多個滑塊二滑動安裝在兩個滑軌上，兩個安裝板沿滑臺的中心線對稱設置，兩組滾輪分別通過轉軸轉動安裝在兩個安裝板上，兩個連桿一的外端分別與兩個安裝板的前端轉動連接，兩個連桿一的內端鉸接，中間板位于兩個安裝板的后端中間，兩個連桿二的外端分別與兩個安裝板的后端轉動連接，兩個連桿二的內端均與中間板的后端的轉軸轉動連接，兩個連桿三的外端分別與位于兩個安裝板的后部兩個滾輪的轉軸轉動連接，兩個連桿三的內端均與中間板的前端的轉軸轉動連接，位于左側的連桿二和連桿三平行設置，位于右側的連桿二和連桿三平行設置，電機二安裝在中間板上，電機二的輸出軸同心安裝齒輪一，齒輪二轉動安裝在左側的連桿三上，齒輪二與齒輪一嚙合，齒輪二和位于左側的多個滾輪通過多個傳動組件傳動連接，電機二的輸出軸和位于右側的多個滾輪通過多個傳動組件傳動連接；沿著兩個滑軌移動兩個安裝板，從而調整兩組滾輪的間距，使兩組滾輪對不同寬度的槽型工件進行夾持，在調整兩個安裝板時，兩個連桿一、兩個連桿二和兩個連桿三張開或折疊，調整完成后，將多個滑塊二鎖定在兩個滑軌上，電機二驅動齒輪一轉動，齒輪一嚙合驅動齒輪二轉動，齒輪二通過多個傳動組件驅動左側的多個滾輪轉動，同時電機二的輸出軸通過多個傳動組件驅動位于右側的多個滾輪同步反向轉動，使得兩組滾輪驅動槽型工件前后移動，實用性好。

6、優選的，還包括支架、打磨輪和電機三，支架安裝在滑臺的中部，打磨輪轉動安裝在支架上，電機三安裝在打磨輪上，電機三的輸出軸與打磨輪傳動連接，打磨輪對工件底部進行打磨；當工件沖孔完成后，兩組滾輪將工件向滑臺的外界輸送，電機三驅動打磨輪轉動，打磨輪對工件的底部進行打磨，從而將沖孔底部邊緣的毛刺打磨光滑，提高沖孔質量。

7、優選的，還包括滑座、橫桿、碼盤滾輪、滾輪架、滾輪二、光柵尺和光柵頭，滑座安裝在底座上，橫桿水平滑動安裝在滑座上，橫桿的內端轉動安裝碼盤滾輪，滾輪架與橫桿的內端連接，滾輪二轉動安裝在滾輪架上，碼盤滾輪和滾輪二之間設置間隙，橫桿的側壁上設置光柵尺，光柵頭安裝在滑座上，光柵頭與光柵尺對齊；工作時將碼盤滾輪與槽型工件的外側壁滾動接觸，將滾輪二與槽型工件的一側的內壁滾動接觸，當槽箱工件前后移動時帶動碼盤滾輪轉動，通過記錄碼盤滾輪的轉動角度對槽型工件的前后位移進行檢測，槽型工件左右移動時通過碼盤滾輪和滾輪二帶動橫桿在滑座上左右移動，光柵頭和光柵尺配合對橫桿的左右位移進行檢測，檢測得到的位移值對槽型工件的移動的設定值進行對比校正，提高定位精度。

8、優選的，還包括滑孔座和鎖定螺栓，滑孔座安裝在橫桿的內端上，滾輪架滑動插裝在滑孔座上，鎖定螺栓轉動螺接在滑孔座上，鎖定螺栓將滾輪架鎖定；調整滾輪架與滑孔座的相對位置后擰緊鎖定螺栓將滾輪架鎖定，從而調整碼盤滾輪和滾輪二的間距，適用于不同壁厚的槽型工件，提高通用性。

9、與現有技術相比本實用新型的有益效果為：工作時將槽型工件放置在滑臺上，并使槽型工件的兩側分別與兩組滾輪摩擦接觸，動力組件驅動兩組滾輪相對同步轉動將槽型工件前后移動，驅動組件驅動滑臺通過兩個滑軌在多個滑塊一上滑動，從而調整滑臺在底座上的左右位置，進而將槽型工件左右移動，使得沖頭在槽型工件上的不同位置進行多次沖孔，并且在沖孔時兩組滾輪停止轉動，滑臺停止移動，能夠實現對槽型工件沖孔時的自動定位，不需要頻繁手動調整工件與沖頭的相對位置改變，簡化操作，工作效率高。

技術特征：

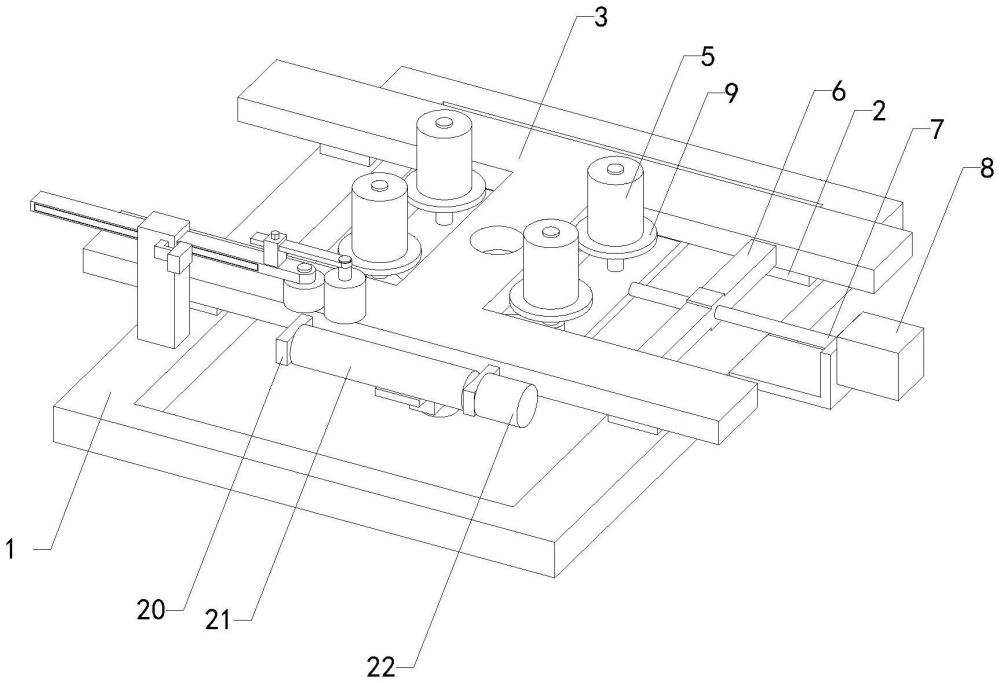

1.一種電纜橋架沖孔定位機構，包括底座(1)，底座(1)安裝在沖孔機的底座上；其特征在于，還包括多個滑塊一(2)、滑臺(3)、兩個滑軌(4)和多個滾輪(5)，多個滑塊一(2)安裝在底座(1)上，滑臺(3)的下端面設置兩個滑軌(4)，兩個滑軌(4)平行設置，兩個滑軌(4)分別與多個滑塊一(2)滑動連接，底座(1)上設置驅動滑臺(3)左右移動的驅動組件，多個滾輪(5)分成兩組，兩組滾輪(5)相對布置在滑臺(3)的中線兩側，滑臺(3)上設置驅動多個滾輪(5)轉動的動力組件。

2.如權利要求1所述的一種電纜橋架沖孔定位機構，其特征在于，驅動組件包括驅動梁(6)、絲桿(7)和電機一(8)，驅動梁(6)安裝在滑臺(3)上，絲桿(7)轉動安裝在底座(1)上，絲桿(7)與驅動梁(6)通過絲桿螺母傳動連接，電機一(8)安裝在底座(1)上，電機一(8)的輸出軸與絲桿(7)傳動連接。

3.如權利要求1所述的一種電纜橋架沖孔定位機構，其特征在于，還包括多個凸出部(9)，多個滾輪(5)的輪面的底部均圓周設置凸出部(9)。

4.如權利要求1所述的一種電纜橋架沖孔定位機構，其特征在于，動力組件包括兩個安裝板(10)、多個滑塊二(11)、兩個連桿一(12)、中間板(13)、兩個連桿二(14)、兩個連桿三(15)、電機二(16)、齒輪一(17)、齒輪二(18)和多個傳動組件(19)，兩個安裝板(10)通過多個滑塊二(11)滑動安裝在兩個滑軌(4)上，兩個安裝板(10)沿滑臺(3)的中心線對稱設置，兩組滾輪(5)分別通過轉軸轉動安裝在兩個安裝板(10)上，兩個連桿一(12)的外端分別與兩個安裝板(10)的前端轉動連接，兩個連桿一(12)的內端鉸接，中間板(13)位于兩個安裝板(10)的后端中間，兩個連桿二(14)的外端分別與兩個安裝板(10)的后端轉動連接，兩個連桿二(14)的內端均與中間板(13)的后端的轉軸轉動連接，兩個連桿三(15)的外端分別與位于兩個安裝板(10)的后部兩個滾輪(5)的轉軸轉動連接，兩個連桿三(15)的內端均與中間板(13)的前端的轉軸轉動連接，位于左側的連桿二(14)和連桿三(15)平行設置，位于右側的連桿二(14)和連桿三(15)平行設置，電機二(16)安裝在中間板(13)上，電機二(16)的輸出軸同心安裝齒輪一(17)，齒輪二(18)轉動安裝在左側的連桿三(15)上，齒輪二(18)與齒輪一(17)嚙合，齒輪二(18)和位于左側的多個滾輪(5)通過多個傳動組件(19)傳動連接，電機二(16)的輸出軸和位于右側的多個滾輪(5)通過多個傳動組件(19)傳動連接。

5.如權利要求1所述的一種電纜橋架沖孔定位機構，其特征在于，還包括支架(20)、打磨輪(21)和電機三(22)，支架(20)安裝在滑臺(3)的中部，打磨輪(21)轉動安裝在支架(20)上，電機三(22)安裝在打磨輪(21)上，電機三(22)的輸出軸與打磨輪(21)傳動連接，打磨輪(21)對工件底部進行打磨。

6.如權利要求1所述的一種電纜橋架沖孔定位機構，其特征在于，還包括滑座(23)、橫桿(24)、碼盤滾輪(25)、滾輪架(26)、滾輪二(27)、光柵尺(28)和光柵頭(29)，滑座(23)安裝在底座(1)上，橫桿(24)水平滑動安裝在滑座(23)上，橫桿(24)的內端轉動安裝碼盤滾輪(25)，滾輪架(26)與橫桿(24)的內端連接，滾輪二(27)轉動安裝在滾輪架(26)上，碼盤滾輪(25)和滾輪二(27)之間設置間隙，橫桿(24)的側壁上設置光柵尺(28)，光柵頭(29)安裝在滑座(23)上，光柵頭(29)與光柵尺(28)對齊。

7.如權利要求6所述的一種電纜橋架沖孔定位機構，其特征在于，還包括滑孔座(30)和鎖定螺栓(31)，滑孔座(30)安裝在橫桿(24)的內端上，滾輪架(26)滑動插裝在滑孔座(30)上，鎖定螺栓(31)轉動螺接在滑孔座(30)上，鎖定螺栓(31)將滾輪架(26)鎖定。

技術總結
本技術涉及沖孔機的技術領域，特別是涉及一種電纜橋架沖孔定位機構，其能夠自動調整工件的位置并在沖孔時自動定位，簡化操作，工作效率高；包括底座，底座安裝在沖孔機的底座上；還包括多個滑塊一、滑臺、兩個滑軌和多個滾輪，多個滑塊一安裝在底座上，滑臺的下端面設置兩個滑軌，兩個滑軌平行設置，兩個滑軌分別與多個滑塊一滑動連接，底座上設置驅動滑臺左右移動的驅動組件，多個滾輪分成兩組，兩組滾輪相對布置在滑臺的中線兩側，滑臺上設置驅動多個滾輪轉動的動力組件。
