本技術涉及機械加工，具體涉及一種加工件快速換模裝置。

背景技術：

1、機械加工是指通過一種機械設備對工件的外形尺寸或性能進行改變的過程。按加工方式上的差別可分為切削加工和壓力加工，在機械加工時，通常需要使用到模具，模具是工業生產上用以注塑、吹塑、擠出、壓鑄或鍛壓成型、冶煉、沖壓等方法得到所需產品的各種模子和工具。簡而言之，模具是用來制作成型物品的工具，這種工具由各種零件構成，不同的模具由不同的零件構成。它主要通過所成型材料物理狀態的改變來實現物品外形的加工。素有“工業之母”的稱號。

2、在生產不同規格的產品時，通常需要在加工時，對模具進行更換，但是為保證模具的強度，模具一般制作的較為厚重，導致模具因重量大而難以更換，因此需要在更換模具時使用到換模裝置，但現有換模裝置在對模具進行更時，僅能對模具起到移動作用，還需手動一一拆卸模具表面的固定螺栓，對換模工作時的輔助效果較差，存在一定使用不便。

技術實現思路

1、本實用新型提供一種加工件快速換模裝置，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本實用新型所采用的技術方案是：

3、一種加工件快速換模裝置，包括加工臺，所述加工臺頂部的中部固定連接有下模具，所述加工臺頂部的兩端設置有移動機構，所述移動機構的表面設置有下模具換模機構，所述下模具換模機構的頂部固定連接有上模具換模機構。

4、本實用新型技術方案的進一步改進在于：所述移動機構包括支撐板，所述支撐板的一側固定連接有電機一，所述電機一轉軸的一端固定連接有螺紋桿一，所述螺紋桿一的表面螺紋連接有驅動板，所述驅動板的內部滑動連接有滑動桿，所述滑動桿的兩端與支撐板的兩側固定連接。

5、本實用新型技術方案的進一步改進在于：所述下模具換模機構包括氣缸一，所述氣缸一的表面與驅動板的頂部固定連接，所述氣缸一的輸出端固定連接有安裝板一，所述安裝板一的底部開設有定位槽，所述安裝板一的底部固定連接有固定板。

6、本實用新型技術方案的進一步改進在于：所述固定板的一側固定連接有液壓缸一，所述液壓缸一的輸出端固定連接有夾持板一，所述安裝板一的底部固定連接有固定套，所述固定套內腔的頂部固定連接有電機二。

7、本實用新型技術方案的進一步改進在于：所述電機二轉軸的下端固定連接有拆卸套一，所述拆卸套一的頂部固定連接有滑動塊一，所述固定套的底部開設有滑動槽一，所述滑動槽一的內壁與滑動塊一的表面滑動連接，所述安裝板一的頂部固定連接有導向桿。

8、本實用新型技術方案的進一步改進在于：所述上模具換模機構包括固定架，所述固定架的底部與驅動板的頂部固定連接，所述固定架內腔的底部固定連接有液壓缸二，所述液壓缸二的輸出端固定連接有安裝板二，所述安裝板二的頂部搭接有上模具。

9、本實用新型技術方案的進一步改進在于：所述安裝板二的頂部開設有滑動槽二，所述安裝板二的一側固定連接有電機三，所述電機三轉軸的一端固定連接有螺紋桿二，所述螺紋桿二遠離電機三的一端與滑動槽二內腔的一端轉動連接，所述螺紋桿二的表面螺紋連接有滑動塊二，所述滑動塊二的頂部固定連接有夾持板二。

10、本實用新型技術方案的進一步改進在于：所述固定架內腔的底部固定連接有氣缸二，所述氣缸二的輸出端固定連接有電機四，所述電機四轉軸的頂部固定連接有拆卸套二。

11、由于采用了上述技術方案，本實用新型相對現有技術來說，取得的技術進步是：

12、本實用新型提供一種加工件快速換模裝置，通過移動機構的設置，可在換模的過程中，對模具的位置進行移動，在下模具換模機構的作用下，可在換模的過程中，將下模具移動的同時，對下模具與加工臺之間的固定螺栓進行自動拆卸，使其輔助效果更好，同時上模具換模機構的設置，可在對上模具更換的過程中，將上模具舉起，并自動轉動螺栓，對上模具進行安裝，使其換模裝置功能性更強，換模更加快速，更便于使用。

技術特征：

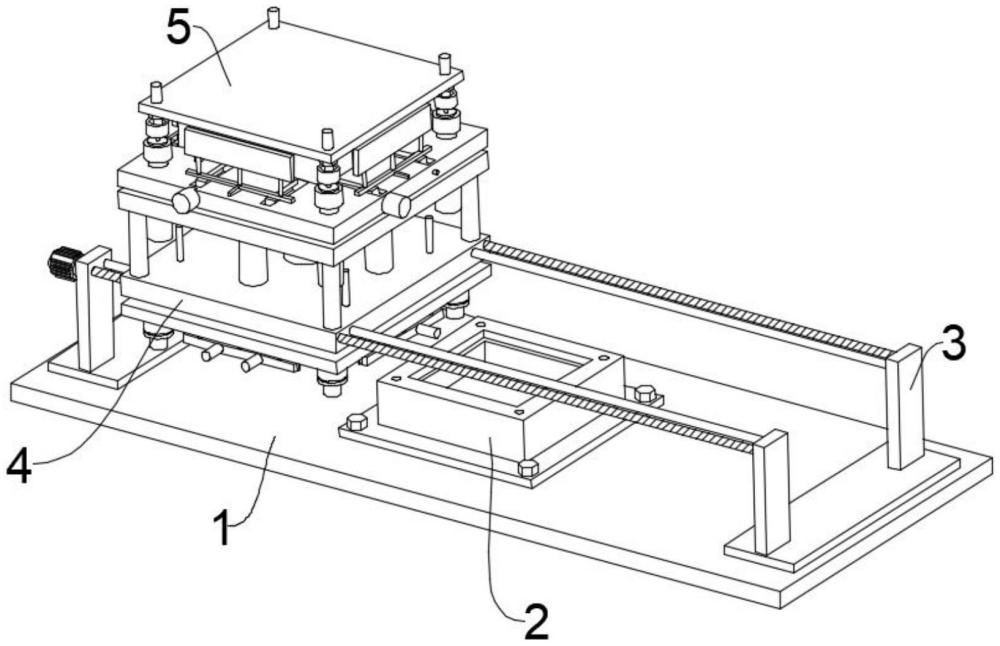

1.一種加工件快速換模裝置，包括加工臺(1)，其特征在于：所述加工臺(1)頂部的中部固定連接有下模具(2)，所述加工臺(1)頂部的兩端設置有移動機構(3)，所述移動機構(3)的表面設置有下模具換模機構(4)，所述下模具換模機構(4)的頂部固定連接有上模具換模機構(5)；

技術總結
本技術公開了一種加工件快速換模裝置，涉及機械加工技術領域，包括加工臺，所述加工臺頂部的中部固定連接有下模具，所述加工臺頂部的兩端設置有移動機構，所述移動機構的表面設置有下模具換模機構，所述下模具換模機構的頂部固定連接有上模具換模機構。本技術通過移動機構的設置，可在換模的過程中，對模具的位置進行移動，在下模具換模機構的作用下，可在換模的過程中，將下模具移動的同時，對下模具與加工臺之間的固定螺栓進行自動拆卸，使其輔助效果更好，同時上模具換模機構的設置，可在對上模具更換的過程中，將上模具舉起，并自動轉動螺栓，對上模具進行安裝，使其換模裝置功能性更強，換模更加快速，更便于使用。
