本申請涉及核電，特別是涉及一種波動管分析方法、裝置、計算機設備、計算機可讀存儲介質和計算機程序產品。

背景技術：

1、隨著核電技術的發展，出現了氮?dú)夥€(wěn)壓方案，具備壓力控制、容積補償和非能動堆芯應急冷卻的功能。氮?dú)夥€(wěn)壓系統中波動管用于將穩壓器內和壓力容器下降段內的流體連通，是穩壓器控制一回路壓力的主要流體傳輸管道，屬于核電站重要的核安全i級管道之一。

2、傳統技術中，在進行壓力控制時，波動管中來自氮?dú)夥€(wěn)壓管的流體和來自壓力容器的流體的溫度、密度存在較大差異，因此，波動管中會形成熱分層現象，對波動管的結構完整性構成威脅，存在穩壓不穩定的問題。

技術實現思路

1、基于此，有必要針對上述技術問題，提供一種能夠提高穩壓穩定性的波動管分析方法、裝置、計算機設備、計算機可讀存儲介質和計算機程序產品。

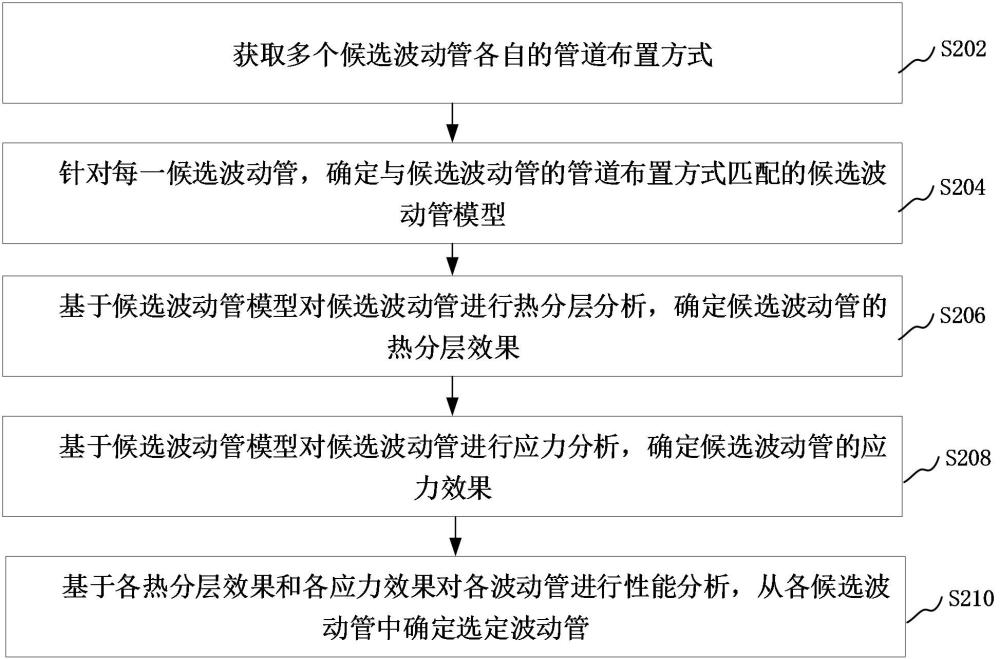

2、第一方面，本申請?zhí)峁┝艘环N波動管分析方法，包括：

3、獲取多個候選波動管各自的管道布置方式；

4、針對每一所述候選波動管，確定與所述候選波動管的管道布置方式匹配的候選波動管模型；

5、基于所述候選波動管模型對所述候選波動管進行熱分層分析，確定所述候選波動管的熱分層效果；

6、基于所述候選波動管模型對所述候選波動管進行應力分析，確定所述候選波動管的應力效果；

7、基于各所述熱分層效果和各所述應力效果對各所述波動管進行性能分析，從各所述候選波動管中確定選定波動管。

8、在其中一個實施例中，基于所述候選波動管模型對所述候選波動管進行熱分層分析，確定所述候選波動管的熱分層效果，包括：

9、對所述候選波動管模型進行拆分，得到多個候選波動管子模型；

10、針對每一所述候選波動管子模型，在所述候選波動管模型處于模擬運行階段的情況下，確定所述候選波動管子模型中頂管與底管之間的管道溫差；

11、基于各所述管道溫差，確定所述候選波動管的熱分層效果。

12、在其中一個實施例中，所述基于各所述管道溫差，確定所述候選波動管的熱分層效果，包括：

13、針對每一所述候選波動管子模型，獲取所述候選波動管子模型對應的管道布置數據；

14、基于所述管道布置數據與所述管道溫差進行數據分析，確定所述候選波動管子模型的熱分層程度；

15、基于各所述熱分層程度，確定所述候選波動管的熱分層效果。

16、在其中一個實施例中，所述基于所述候選波動管模型對所述候選波動管進行應力分析，確定所述候選波動管的應力效果，包括：

17、基于所述候選波動管模型對所述候選波動管進行應力分析，確定所述候選波動管模型對應的應力云圖；

18、基于所述應力云圖中的應力分布，確定所述候選波動管的應力效果。

19、在其中一個實施例中，所述基于所述應力云圖中的應力分布，確定所述候選波動管的應力效果，包括：

20、對所述應力云圖中應力最大的節點進行截面切割，得到所述節點對應的截面云圖；

21、對所述截面云圖進行應力分析，確定所述點云對應的應力數值；

22、基于所述應力數值的數值大小，確定所述候選波動管的應力效果。

23、在其中一個實施例中，所述方法還包括：

24、按照預設的多種參數變化數值對所述選定波動管的波動管參數分別進行調整，得到所述選定波動管對應的多個更新波動管；

25、基于調整后的波動管參數為各所述更新波動管分別建立對應的更新波動管模型；

26、針對每一所述更新波動管模型，對所述更新波動管模型分別進行熱分層分析和應力分析，確定所述更新波動管模型的更新熱分層效果和更新應力效果；

27、基于各所述熱分層效果和各所述應力效果對各所述更新波動管進行性能分析，從各所述更新波動管中確定目標波動管。

28、第二方面，本申請還提供了一種波動管分析裝置，包括：

29、布置方式獲取模塊，用于獲取多個候選波動管各自的管道布置方式；

30、波動管模型確定模塊，用于針對每一所述候選波動管，確定與所述候選波動管的管道布置方式匹配的候選波動管模型；

31、熱分層分析模塊，用于基于所述候選波動管模型對所述候選波動管進行熱分層分析，確定所述候選波動管的熱分層效果；

32、應力分析模塊，用于基于所述候選波動管模型對所述候選波動管進行應力分析，確定所述候選波動管的應力效果；

33、性能分析模塊，用于基于各所述熱分層效果和各所述應力效果對各所述波動管進行性能分析，從各所述候選波動管中確定選定波動管。

34、第三方面，本申請還提供了一種計算機設備。所述計算機設備包括存儲器和處理器，所述存儲器存儲有計算機程序，所述處理器執行所述計算機程序時實現如上所述的方法的步驟。

35、第四方面，本申請還提供了一種計算機可讀存儲介質。所述計算機可讀存儲介質，其上存儲有計算機程序，所述計算機程序被處理器執行時實現如上所述的方法的步驟。

36、第五方面，本申請還提供了一種計算機程序產品。所述計算機程序產品，包括計算機程序，該計算機程序被處理器執行時實現如上所述的方法的步驟。

37、上述波動管分析方法、裝置、計算機設備、計算機可讀存儲介質和計算機程序產品，獲取多個候選波動管各自的管道布置方式，可以確定每一候選波動管各自對應的管道布置情況，針對每一候選波動管，確定與候選波動管的管道布置方式匹配的候選波動管模型，基于候選波動管模型對候選波動管進行熱分層分析，確定候選波動管的熱分層效果，基于候選波動管模型對候選波動管進行應力分析，確定候選波動管的應力效果，可以基于模型模擬的方式確定每一候選波動管的熱分層效果和應力效果，最后，基于各熱分層效果和各應力效果對各波動管進行性能分析，從各候選波動管中確定選定波動管，可以最終選定抑制熱分層效果最好、應力壓力最小的波動管作為穩壓系統的波動管，從而提高穩壓過程的穩定性。

技術特征：

1.一種波動管分析方法，其特征在于，所述方法包括：

2.根據權利要求1所述的方法，其特征在于，所述基于所述候選波動管模型對所述候選波動管進行熱分層分析，確定所述候選波動管的熱分層效果，包括：

3.根據權利要求2所述的方法，其特征在于，所述基于各所述管道溫差，確定所述候選波動管的熱分層效果，包括：

4.根據權利要求1所述的方法，其特征在于，所述基于所述候選波動管模型對所述候選波動管進行應力分析，確定所述候選波動管的應力效果，包括：

5.根據權利要求4所述的方法，其特征在于，所述基于所述應力云圖中的應力分布，確定所述候選波動管的應力效果，包括：

6.根據權利要求1所述的方法，其特征在于，所述方法還包括：

7.一種波動管分析裝置，其特征在于，所述裝置包括：

8.一種計算機設備，包括存儲器和處理器，所述存儲器存儲有計算機程序，其特征在于，所述處理器執行所述計算機程序時實現權利要求1至6中任一項所述的方法的步驟。

9.一種計算機可讀存儲介質，其上存儲有計算機程序，其特征在于，所述計算機程序被處理器執行時實現權利要求1至6中任一項所述的方法的步驟。

10.一種計算機程序產品，包括計算機程序，其特征在于，所述計算機程序被處理器執行時實現權利要求1至6中任一項所述的方法的步驟。

技術總結
本申請涉及一種波動管分析方法、裝置、計算機設備、計算機可讀存儲介質和計算機程序產品。所述方法包括：獲取多個候選波動管各自的管道布置方式；針對每一候選波動管，確定與候選波動管的管道布置方式匹配的候選波動管模型；基于候選波動管模型對候選波動管進行熱分層分析，確定候選波動管的熱分層效果；基于候選波動管模型對候選波動管進行應力分析，確定候選波動管的應力效果；基于各熱分層效果和各應力效果對各波動管進行性能分析，從各候選波動管中確定選定波動管。采用本方法能夠提高穩壓系統的穩定性。

技術研發人員：鞠培玲,肖金雄,李珅,陳豐,李德睿,譚璞,張偉,彭浩,張立德,齊宇博,張琪,高桂艷
受保護的技術使用者：中廣核研究院有限公司
技術研發日：
技術公布日：2025/4/28
