本發明涉及大面積場坪混凝土施工，具體為一種基于bim的大面積場坪混凝土施工方法。

背景技術：

1、建筑信息模型(buildinginformationmodeling，簡稱bim)是以建筑工程項目的各項相關信息數據作為基礎，建立起三維的建筑模型，通過數字信息仿真模擬建筑物所具有的真實信息。它具有信息完備性、信息關聯性、信息一致性、可視化、協調性、模擬性、優化性和可出圖性八大特點。將建設單位、設計單位、施工單位、監理單位等項目參與方在同一平臺上，共享同一建筑信息模型。利于項目可視化、精細化建造；

2、在現有技術cn107448022a中公開了一種基于bim的食品冷庫大面積超長地坪施工方法，將所施工的地坪分成若干個澆筑區域并進行編號，利用revit2015設計軟件進行建模，然后將模型輸出，導入naviswork2015中，對單位工程量賦予時間節點，制作4dbim施工模擬動畫，采用分區澆筑方式進行地坪施工，先澆筑奇數編號的區域，待混凝土強度等級達到設計強度50％以上時拆模，然后澆筑偶數編號的區域，全部澆筑完成后形成整體地坪結構；

3、但在現有技術中混凝土澆筑過程中并未存在混凝土澆筑、材料管理一體化的一種方法，同時對于大面積場坪混凝土施工中并不能直觀的反應每一塊澆筑區域的施工的效率和質量。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本發明提供了一種基于bim的大面積場坪混凝土施工方法，具備對大面積場坪混凝土施工中每一塊混凝土澆筑區域進行質量評估等優點，解決了上述技術問題。

3、(二)技術方案

4、為實現上述目的，本發明提供如下技術方案：

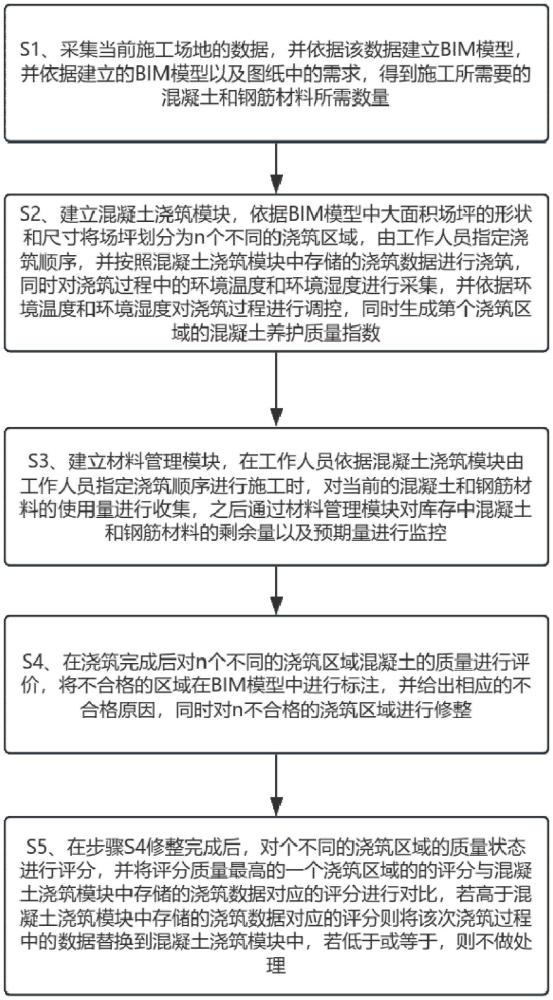

5、根據本發明的第一方面，提供了一種基于bim的大面積場坪混凝土施工方法。該方法包括：

6、采集當前施工場地的數據，并依據該數據建立bim模型，并依據建立的bim模型以及圖紙中的需求，得到施工所需要的混凝土和鋼筋材料所需數量；

7、建立混凝土澆筑模塊，依據bim模型中大面積場坪的形狀和尺寸將場坪劃分為n個不同的澆筑區域，由工作人員指定澆筑順序，并按照混凝土澆筑模塊中存儲的澆筑數據進行澆筑，同時對澆筑過程中的環境溫度和環境濕度進行采集，并依據環境溫度和環境濕度對澆筑過程進行調控，同時生成第i個澆筑區域的混凝土養護質量指數cii，其中，i∈[1,n]；

8、建立材料管理模塊，在工作人員依據混凝土澆筑模塊由工作人員指定澆筑順序進行施工時，對當前的混凝土和鋼筋材料的使用量進行收集，之后通過材料管理模塊對庫存中混凝土和鋼筋材料的剩余量以及預期量進行監控；

9、在澆筑完成后對n個不同的澆筑區域混凝土的質量進行評價，將不合格的區域在bim模型中進行標注，并給出相應的不合格原因，同時對不合格的澆筑區域進行修整；

10、修整完成后，對n個不同的澆筑區域的質量狀態進行評分，并將評分質量最高的一個澆筑區域的評分與混凝土澆筑模塊中存儲的澆筑數據對應的評分進行對比；若高于混凝土澆筑模塊中存儲的澆筑數據對應的評分，則將該次澆筑過程中的數據替換到混凝土澆筑模塊中。

11、進一步地，所述生成第i個澆筑區域的混凝土養護質量指數cii，包括：

12、在澆筑前對當日氣溫進行收集，若氣溫值高于極限閾值溫度，則停止當日澆筑施工，若氣溫值不高于極限閾值溫度則進行施工；

13、記錄第i個在第j個時刻澆筑區域的環境溫度以及環境濕度當環境溫度且環境濕度時，則啟動噴霧設備對混凝土進行降溫；

14、對第i個區域的混凝土養護質量指數cii進行計算。

15、進一步地，所述第i個區域的混凝土養護質量指數cii的計算表達式如下：

16、

17、其中，表示第i個在第j個時刻澆筑區域的環境溫度，表示第i個在第j個時刻澆筑區域的環境濕度，ωt和ωrh表示溫度和濕度的權重因子，tlx表示理想養護狀態溫度，rhlx表示理想養護狀態濕度，表示對m個時刻進行求和。

18、進一步地：所述建立材料管理模塊，在工作人員依據混凝土澆筑模塊由工作人員指定澆筑順序進行施工時，對當前的混凝土和鋼筋材料的使用量進行收集，之后通過材料管理模塊對庫存中混凝土和鋼筋材料的剩余量以及預期量進行監控，包括：

19、對第i個區域澆筑過程中混凝土用量hnti和鋼筋材料用量gji進行收集；

20、對當日進行澆筑的所有區域混凝土用量δhnt和鋼筋材料用量δgj的增量進行計算；

21、若混凝土用量δhnt的增量和鋼筋材料用量δgj的增量為非正值，則不進行后續計算；

22、若混凝土用量δhnt的增量和/或鋼筋材料用量δgj的增量為正值，則到工期結束為止對混凝土和鋼筋材料的用量進行預測，分別得到混凝土預測量和鋼筋材料預測量；

23、判斷庫存中混凝土剩余量和混凝土預測量之間的關系，來確定是否需要進行調度；

24、判斷庫存中鋼筋材料剩余量和鋼筋材料預測量之間的關系，來確定是否需要進行調度。

25、進一步地：所有區域混凝土用量的增量的表達式如下：

26、

27、其中，δhnt表示混凝土用量的增量，hnti表示第i個區域澆筑過程中混凝土用量，hnti′表示第i個區域澆筑過程中混凝土理論用量，k表示第k個澆筑區域，l表示第l個澆筑區域，l-k+1表示當日共澆筑了l-k+1個區域。

28、進一步地：所述鋼筋材料用量的增量表達式如下：

29、

30、其中，k表示第k個澆筑區域，l表示第l個澆筑區域，l-k+1表示當日共澆筑了l-k+1個區域，gji表示第i個區域澆筑過程中鋼筋用量，gji′表示第i個區域澆筑過程中鋼筋理論用量，δgj表示鋼筋材料用量的增量。

31、進一步地：所述混凝土預測量和鋼筋材料預測量的表達式為：

32、

33、其中，γhnt和γgj分別表示混凝土預測量和鋼筋材料預測量，∑*表示對每日澆筑區域的求和，daysy表示剩余天數，表示初始規劃時對第i個區域的澆筑混凝土用量，表示初始規劃時對第i個區域的澆筑鋼筋用量，δgj表示鋼筋材料用量的增量，δhnt表示混凝土用量的增量。

34、進一步地：所述對n個不同的澆筑區域的質量狀態進行評分的具體表達式如下：

35、

36、其中，fii表示對第i個澆筑區域的評分，cii表示混凝土養護質量指數，θi表示第i個澆筑區域混凝土平均傾斜角度，q表示初始得分，lfi表示第i個澆筑區域不合格裂縫數量。

37、根據本發明的第二方面，提供了一種電子設備。該電子設備包括存儲器和處理器，所述存儲器上存儲有計算機程序，該計算機程序被所述處理器執行時，執行所述的基于bim的大面積場坪混凝土施工方法。

38、根據本發明的第三方面，提供了一種存儲介質，該存儲介質存儲的計算機程序，能夠被一個或多個處理器執行，能夠用來實現所述的基于bim的大面積場坪混凝土施工方法。

39、與現有技術相比，本發明提供了一種基于bim的大面積場坪混凝土施工方法，具備以下有益效果：

40、1、本發明通過對澆筑過程中的環境溫度和環境濕度進行采集，并依據環境溫度和環境濕度對澆筑過程進行調控，同時生成第i個澆筑區域的混凝土養護質量指數cii后，對n個不同的澆筑區域的質量狀態進行評分，從而對每一個澆筑區域的澆筑質量進行評分，并保存澆筑得分最高的一個澆筑模塊在澆筑過程中環境溫度和濕度數據，以及澆筑過程中每一天的用量情況，對后續澆筑提供數據支撐。

41、2、本發明通過對每日混凝土用量和鋼筋材料用量進行收集，之后通過材料管理模塊對當日進行澆筑的所有區域混凝土用量和鋼筋材料用量的增量，在計算完成后對計算的兩個增量進行判斷，若增量為非正值，則不進行后續計算，若增量為正值，則預測到工期結束為止，需要消耗混凝土用量和鋼筋材料用量，從而保證了庫存充足，當出現預計庫存不足時，及時提醒管理人員。
