本發明屬于醫學圖像分割，具體涉及一種基于medsam的弱監督三維醫學圖像分割方法。

背景技術：

1、大多數現有的弱監督語義分割方法通過訓練分類網絡，并基于類激活圖從卷積神經網絡中提取定位圖。然而，初始的cam往往存在不完整或冗余的問題。針對這一挑戰，研究者在不同階段提出了多種改進策略，以提升cam的質量和最終的分割效果。

2、為了解決cam的不完整性問題，一些研究通過輔助任務訓練分類網絡，并設計額外的損失函數，引導模型發現更多的目標區域。“擦除”策略是常用方法之一，通過擦除圖像或特征圖中的顯著部分，迫使網絡探索更多未被發現的區域。此外，還有研究在訓練過程中累積多次激活結果，以提升模型性能；另一些方法則從跨圖像挖掘、自監督機制以及抗對抗攻擊的角度提出了創新性改進方案。為緩解cam的冗余問題，先前的研究采用softmax交叉熵作為附加損失來重新激活模型，或者引入分布外數據以提高泛化能力。最近，一些基于transformer架構的方法被引入wsss任務中，并在性能上表現出競爭力。

3、為了優化初始cam，通過學習語義親和性來改進定位圖質量成為主流方法之一。例如，psa訓練網絡學習像素間的語義親和性，將注意力圖中強響應區域的語義傳播到語義相似的像素。irnet和bes則通過合成類別邊界，并擴展目標區域覆蓋范圍直至邊界，顯著提升了分割效果。此外，一些研究通過結合顯著性圖，獲取更精確的背景信息或區分共現目標對象，進一步優化了cam。

4、在訓練分割模型階段，現有方法通常通過對cam應用全局閾值生成偽標簽，但忽略了每個像素的置信度信息，未能充分挖掘cam的潛力。針對這一不足，pmm模型提出了一種偽裝欠擬合策略，通過重加權潛在噪聲像素的損失來提升分割性能；urn則通過多次縮放預測圖，結合條件隨機場進行不確定性估計。然而，pmm的改進僅限于損失層面，未直接利用置信度信息，而urn由于需要多次crf處理，計算效率較低。

5、另一方面，近年來，隨著人工智能技術的飛速發展，大型基礎模型在弱監督語義分割領域的應用日益受到關注，各種各樣運用大型基礎模型開展的分割任務和方法如雨后春筍般涌現出來。在這一發展進程中，研究人員著重在兩個關鍵方面投入了諸多精力，一方面是致力于基礎模型的架構設計，力求打造出結構更為合理、性能更加卓越的模型框架，使其能夠更好地適配不同的分割任務需求；另一方面，則聚焦于開發靈活且用戶友好的提示符，方便使用者能夠更便捷、高效地與模型進行交互，引導模型輸出符合期望的分割結果。

6、諸多學者也在積極探索如何借助現有的視覺基礎模型來助力弱監督語義分割工作。例如，liang等人、qin等人以及ghiasi等人，他們巧妙地利用了clip或dinov2這類強大的視覺基礎模型，通過對其進行訓練(通常采用微調的方式)，使其能夠與特定的分割頭或適配器相配合。經過這樣的處理，這些基礎模型便能夠更好地融入到語義分割任務當中，挖掘出更多潛在的分割線索，進而提升分割的準確性和效率。

7、尤其值得一提的是任意分割模型，它一經問世便展現出了令人矚目的類別無關的分割能力，無論面對何種類型的目標對象，都能夠較為精準地進行分割。這一卓越的表現無疑是取得了巨大的成功，在學界和業界都引發了強烈的反響，更是啟發了眾多研究人員去積極思考、嘗試設計無需大量訓練就能實現有效分割的創新方法。在此基礎上，medsam的提出進一步拓展了sam的應用邊界，專注于醫療影像分割任務。medsam針對醫學圖像的特點進行了優化，能夠在mri、ct等復雜的醫學數據上實現高效、精準的目標區域分割。這一改進不僅降低了對大規模標注數據的依賴，更為臨床輔助診斷和醫療影像分析提供了強有力的支持，成為醫療影像分割領域的一大亮點。本發明基于醫學圖像分割基礎模型medsam，實現了一種弱監督三維醫學圖像分割方法。

8、三維醫學圖像分割的目的是將ct和mri等三維醫學圖像分割成與病變或器官相對應的密集預測像素。體積醫學圖像分割已經從不同的角度進行了探討，包括u-net、3d卷積網絡、transformers、擴散模型、域自適應等。其核心目標在于將ct和mri等三維醫學圖像進行細致分割，最終形成與病變或器官相對應的密集預測像素，為醫學診斷等應用提供有力的圖像分析支持。大型基礎模型的成功為這一領域帶來了新的視角和挑戰。

技術實現思路

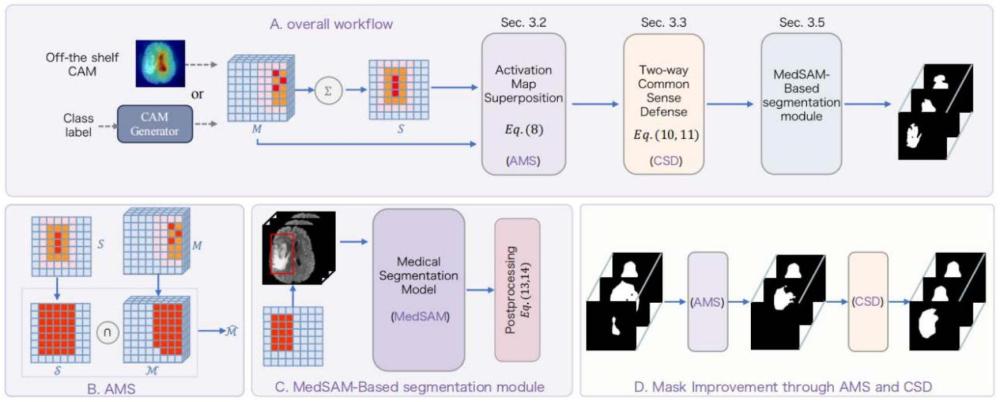

1、本發明屬于醫學圖像分割技術領域，具體涉及一種基于medsam的弱監督三維醫學圖像分割方法。該方法基于深度學習，利用骨干網絡提取圖像特征并生成cam類激活熱力圖，結合cam特征信息，通過medsam進一步增強分割效果。在輸入類激活熱力圖后，區別于傳統弱監督分割方式，本發明創新地引入了一種無需訓練標簽、也無需依賴原型學習的分割框架，設計了csd雙向常識防御模塊和ams類激活圖疊加模塊。通過這一新型弱監督分割框架，本發明顯著提升了僅輸入圖像級標簽情況下的分割質量。

2、本發明提供了一種基于medsam的弱監督三維醫學圖像分割方法，該方法的主要步驟如下：

3、步驟1、獲取n份目標mri影像，我們沿著特定的軸對3d圖像數據進行切片以生成2d切片，并分為存在目標區域和不存在目標區域兩類，。

4、步驟2、進行分類網絡訓練，得到cam類激活熱力圖，或使用其他方式提供cam類激活熱力圖；將類激活熱力圖進行動態閾值分割并堆疊得到疊加分割掩碼。

5、步驟3、將疊加分割掩碼以及類激活熱力圖作為ams模塊的輸入得到初步分割結果。

6、步驟4、將步驟3中得到的分割結果，類激活熱力圖，疊加分割掩碼作為csd模塊的輸入，進一步增強分割效果。

7、步驟5、將步驟4中得到的分割結果作為medsam-based?segmentation?module的輸入，得到經由大模型增強后的分割結果。

8、步驟6、將步驟5中得到的分割結果按照步驟2的操作進行疊加，替代步驟2中的疊加分割掩碼，并重復步驟3、步驟4、步驟5得到最終的分割結果。

9、作為優選，步驟s2所述分類模型具體操作如下：

10、步驟s2.1：對于每個輸入圖像用數據增強方法對圖像以裁剪、翻轉的方式進行預處理；

11、步驟s2.2：通過分類網絡進行訓練，采取的學習率為0.001，訓練10個epoch；用數據增強方法對圖像進行裁剪、翻轉；對每一份mri影像中的目標區域提取類激活熱力圖m*；設置一個超參數τ，將大于熱力圖最大值與τ乘積的位置置為1，反之置為0，得到每一幀的初始分割掩碼

12、

13、作為優選，步驟s3中，沿著s1中規定的軸向?qū)⒊跏挤指钛诖a進行疊加、最大最小歸一化以及動態閾值分割，得到疊加分割掩碼。具體步驟如下：

14、步驟s3.1：疊加操作為：

15、

16、步驟s3.2：最大最小歸一化得到疊加熱力圖s，并通過動態閾值分割得到疊加分割掩碼3d影像數據的一幀切片可以被視為視頻數據的一幀，和視頻數據相比，同樣擁有連續的視覺特征變換；之后，通過動態閾值分割高響應區域：

17、

18、步驟s3.3：通過取交集來減少個別切片的隨機噪聲，加強切片之間的一致性信號，作為初步加強質量后的初始分割掩碼；

19、其中

20、作為優選，雙向常識防御模塊，具體步驟如下：

21、步驟s4.1：判斷當前切片是否類激活表現不佳，采用雙向極端判斷條件：

22、

23、表示類激活熱力圖最高響應區域，表示堆疊圖最高相應區域；

24、表示類激活圖動態閾值分割區域，表示堆疊圖的動態閾值分割區域；步驟s4.2：若當前切片類激活表現良好，不滿足雙向極端判斷條件，則不做改變；若表現不佳，滿足雙向極端判斷條件，則進行通過利用時間相鄰幀中的連續視覺特征變化來增強它們；

25、其中前一幀或后一幀可能提供更好的分割；采用雙向優化利用相鄰幀進行改變，其中包括反方向優化：

26、

27、以及正方向優化：

28、

29、其中xt表示在幀t處的原始輸入圖像，表示提取掩碼內圖像的平均亮度值的操作，或者在沒有輸入掩碼的情況下提取整體圖像的平均亮度值。

30、作為優選，步驟s5中，使用掩碼邊界框提取器，提取對于的邊界框bt作為medsam的輸入，得到pt為分割掩碼：pt＝medsam(xt,bt)假設分割掩碼pt包含多個連接區域ct；如果對于所有連通區域ct，k(k∈i,…,k)，滿足以下條件l(xt)>l(xt,ct，k)，即連通區域的亮度小于整個圖像的平均亮度，則認為是存在錯誤的，目標區域可能不包含在任何連通區域中；在這種情況下，我們通過比較t-1幀和t+1幀的亮度，將滿足下述條件的幀替換原本的分割掩碼：

31、

32、其中，l(xt)表示了圖片整體平均亮度，l(xt,ct，k)表示了圖片處于ct，k區域的平均亮度。

33、相較于現有技術，本發明具有以下有益效果：

34、首先，我們提出了一個無原型的弱監督體醫學圖像分割框架，它將用戶從訓練或提供原型中解放出來。

35、其次，為了降低弱監督圖像分割中初始種子的不確定性，我們采用了激活圖疊加策略，保證了跨幀一致性，從而提高了可靠性。

36、最后，為了減輕大型基礎模型產生的意外故障，提出了一種基于極值檢查的雙向常識防御機制，以防止分割模型產生不合理的輸出。
