本技術涉及污水處理，尤其涉及一種市政工程用污水處理裝置。

背景技術：

1、市政污水即城市地區范圍內的生活污水、工業廢水和徑流污水。一般由城市管渠匯集并應經城市污水處理廠進行處理后排入水體。城市污水中除含有大量有機物及病菌、病毒外，由于工業的高度發展，工業廢水的水量(約占城市污水總量的60～80％)水質日趨復雜和徑流污水的污染日趨嚴重，使城市污水含有各種類型、不同程度的各種有毒、有害污染物。城市污水的處理涉及很多方面，必須對下水道體制，污水處理廠的位置和處理工藝，處理后污水的利用和排放要求等進行綜合規劃。

2、市政污水一般由城市管渠匯集并經城市污水處理廠進行處理后排入水體。在處理市政污水過程中，需要將污水中的固體垃圾與污水分離，現有技術中，多是使用濾網對固體垃圾進行過濾分離，其原理是通過水自身的重力將垃圾濾下，但僅通過水自身的重力過濾，隨著工作時間的延長，污水中的固體垃圾容易堆積在濾網上，造成濾網堵塞，降低過濾網的過濾效率，最終影響污水處理效率。

3、因此，需要提供一種市政工程用污水處理裝置。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種市政工程用污水處理裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種市政工程用污水處理裝置，包括處理罐、過濾筒和旋轉組件，所述過濾筒設在處理罐內，所述處理罐的頂部蓋合有頂蓋，所述頂蓋的中部設有進水管；

3、所述旋轉組件包括支撐盤、支撐軸和驅動件，所述過濾筒卡接在支撐盤上，所述支撐盤固定連接在支撐軸上端，所述支撐軸轉動安裝在處理罐底部，所述驅動件安裝在支撐軸下端，所述頂蓋底部的兩側均固定連接有清理刷，所述清理刷與過濾筒的內壁接觸。

4、作為上述技術方案的進一步描述：

5、所述處理罐頂部的四周均固定安裝有搭扣，所述頂蓋通過搭扣固定在處理罐頂部。

6、作為上述技術方案的進一步描述：

7、所述頂蓋的底部設置有密封環，所述密封環滑動套接在過濾筒上端。

8、作為上述技術方案的進一步描述：

9、所述頂蓋頂部的兩側均固定連接有第一提手，所述過濾筒的兩側均固定連接有第二提手。

10、作為上述技術方案的進一步描述：

11、所述驅動件包括固定安裝在處理罐底部的電機，所述電機的輸出端固定連接有主齒輪，所述支撐軸的下端固定連接有與主齒輪嚙合的從齒輪。

12、作為上述技術方案的進一步描述：

13、所述過濾筒的底部固定連接有卡塊，所述支撐盤的頂部開設有與卡塊相適配的卡槽。

14、作為上述技術方案的進一步描述：

15、所述處理罐一側的底部固定連接有出水管。

16、本實用新型具有如下有益效果：

17、1、與現有技術相比，本實用新型，通過旋轉組件的設置，在過濾時，可啟動電機帶動主齒輪轉動，使主齒輪帶動從齒輪轉動，使從齒輪帶動支撐軸轉動，支撐軸帶動支撐盤轉動，支撐盤帶動過濾筒轉動，避免污水中的固體垃圾堆積在過濾筒內，提高過濾筒的過濾效率。

18、2、與現有技術相比，本實用新型，通過清理刷的設置，在驅動件帶動過濾筒旋轉時，清理刷會對過濾筒的內壁進行清理，將過濾筒內壁上附著的固體垃圾清除，可進一步提高過濾筒的過濾效率。

技術特征：

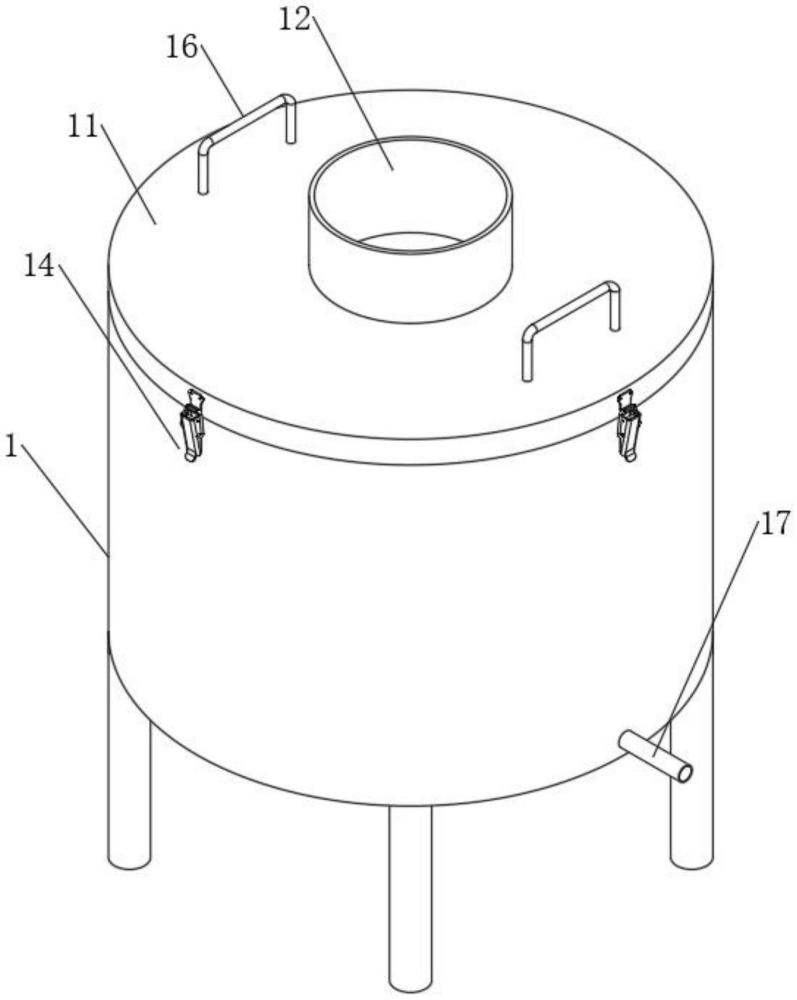

1.一種市政工程用污水處理裝置，包括處理罐(1)、過濾筒(2)和旋轉組件(3)，其特征在于：所述過濾筒(2)設在處理罐(1)內，所述處理罐(1)的頂部蓋合有頂蓋(11)，所述頂蓋(11)的中部設有進水管(12)；

2.根據權利要求1所述的一種市政工程用污水處理裝置，其特征在于：所述處理罐(1)頂部的四周均固定安裝有搭扣(14)，所述頂蓋(11)通過搭扣(14)固定在處理罐(1)頂部。

3.根據權利要求1所述的一種市政工程用污水處理裝置，其特征在于：所述頂蓋(11)的底部設置有密封環(15)，所述密封環(15)滑動套接在過濾筒(2)上端。

4.根據權利要求1所述的一種市政工程用污水處理裝置，其特征在于：所述頂蓋(11)頂部的兩側均固定連接有第一提手(16)，所述過濾筒(2)的兩側均固定連接有第二提手(21)。

5.根據權利要求1所述的一種市政工程用污水處理裝置，其特征在于：所述驅動件(33)包括固定安裝在處理罐(1)底部的電機(331)，所述電機(331)的輸出端固定連接有主齒輪(332)，所述支撐軸(32)的下端固定連接有與主齒輪(332)嚙合的從齒輪(333)。

6.根據權利要求1所述的一種市政工程用污水處理裝置，其特征在于：所述過濾筒(2)的底部固定連接有卡塊(22)，所述支撐盤(31)的頂部開設有與卡塊(22)相適配的卡槽(34)。

7.根據權利要求1所述的一種市政工程用污水處理裝置，其特征在于：所述處理罐(1)一側的底部固定連接有出水管(17)。

技術總結
本技術公開了一種市政工程用污水處理裝置，包括處理罐、過濾筒和旋轉組件，所述過濾筒設在處理罐內，所述處理罐的頂部蓋合有頂蓋，所述頂蓋的中部設有進水管，所述旋轉組件包括支撐盤、支撐軸和驅動件，所述過濾筒卡接在支撐盤上，所述支撐盤固定連接在支撐軸上端，所述支撐軸轉動安裝在處理罐底部，所述驅動件安裝在支撐軸下端，所述頂蓋底部的兩側均固定連接有清理刷，所述清理刷與過濾筒的內壁接觸。本技術通過旋轉組件的設置，在過濾時，可通過旋轉組件帶動過濾筒轉動，避免污水中的固體垃圾堆積在過濾筒內，通過清理刷的設置，可將過濾筒內壁上附著的固體垃圾清除，提高過濾筒的過濾效率。

技術研發人員：曹二成
受保護的技術使用者：廣東納爾建筑工程有限公司
技術研發日：20240814
技術公布日：2025/4/28
