本發明涉及圖像形態學操作，具體指一種基于跨模態時空融合網絡的肺結節良惡性分類方法。

背景技術：

1、美國國家肺癌篩查試驗(nlst)研究表明，定期影像學檢查和肺功能評估有助于追蹤結節的變化，并預測其惡性風險，進而提高早期發現的可能性，顯著提升生存率。然而，現有的評估方法主要依賴單次ct掃描，限制了對結節進展的深入了解，可能導致晚期診斷。定期影像學隨訪有助于動態收集結節變化數據，從而提高惡性腫瘤預測與預防的準確性，改善患者健康預后。

2、然而早期的許多工作通常依賴單時間點的影像數據進行分類與預測，但這種方法無法充分捕捉結節隨時間變化的動態信息。相比之下，使用隨訪數據進行多時間點分析可以更好地反映病變的進展，提高預測的準確性和可靠性。盡管如此，現有的多時間點研究未能充分整合臨床數據，未能實現多模態融合，限制了模型在綜合臨床信息方面的潛力。其次，在結合多模態和多時間點數據時，很多研究采用簡單的時間維度拼接方式，未能充分利用時間維度的豐富特征，限制了模型對時間變化的深入理解。

技術實現思路

1、本發明針對現有技術的不足，提出一種基于跨模態時空融合網絡的肺結節良惡性分類方法，首先在隨訪的ct圖像數據中提取特征，進行時空融合，然后與文本臨床數據相結合，有效提升分類的準確性和魯棒性。

2、為了解決上述技術問題，本發明的技術方案為：

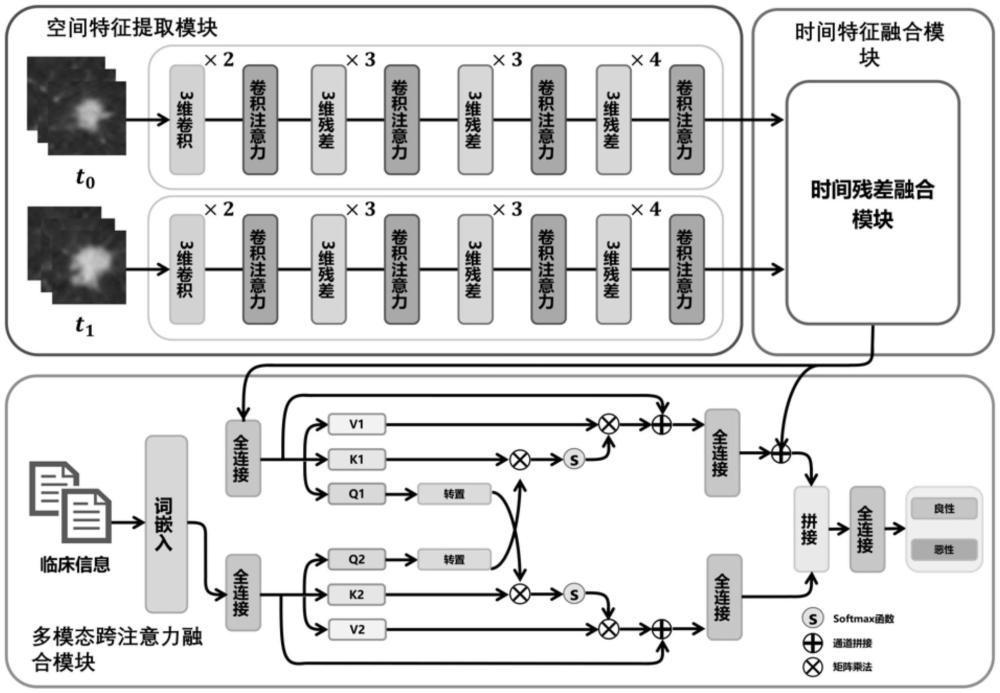

3、一種基于跨模態時空融合網絡的肺結節良惡性分類方法，包括如下步驟：

4、步驟1、獲取ct圖像數據并進行預處理得到roi圖像；

5、步驟2、通過一個空間特征提取模塊提取roi圖像中的空間特征，并將對應的臨床數據，通過詞嵌入獲得文本特征；

6、步驟3、通過時間殘差融合模塊，將輸入來自不同時間段t0和t1的空間特征，并通過多層次特征融合策略對輸入的特征數據進行融合；融合后的特征通過上采樣恢復分辨率，并通過全局平均池化進行整合；全局平均池化整合后通過卷積層對多尺度特征進行精細化處理；最后，進行加權融合；

7、步驟4、將通過時間殘差融合模塊時空融合后的ct圖像時空特征與文本特征輸入到一個跨模態注意力融合網絡中，進行初步融合得到最終的跨模態注意力圖；

8、步驟5、應用一個多頭自注意力融合塊對跨模態注意力圖進行進一步融合處理，得到基于最終的融合時空數據與臨床數據的特征表示；

9、步驟6、最后基于最終的融合時空數據與臨床數據的特征表示通過一個fc層輸出良惡性分類結果。

10、作為優選，所述步驟1中，對于ct圖像的預處理方法為：

11、將所有的ct圖像的hu值調整到[-1200，600]之間，然后根據結節位置信息，將ct圖像裁剪為16*64*64的roi圖像。

12、作為優選，所述步驟3中，加權融合時，使用一個學習的融合機制動

13、態調整來自不同時間點的特征權重α0和α1，表達式如下：

14、stffeat＝σ(α0)*ffeat+σ(α1)*t1。

15、其中，ffeat是t0和t1兩個時間段的空間特征的融合特征。

16、作為優選，所述空間特征提取模塊結合了3dresnet和cbam模塊。

17、具體的，在3d?resnet的殘差塊中引入cbam模塊，通過其通道注意力和空間注意力機制對卷積輸出進行優化后與跳躍連接相加。既保留了3d?resnet強大的空間特征提取能力，又增強了對關鍵特征區域的聚焦，從而顯著提升了模型的表達力、魯棒性和分類準確性。

18、作為優選，所述步驟4中，跨模態注意力融合網絡的融合方法為：

19、首先通過采用全連接層將圖像特征xi和文本特征yi分別轉換為x∈r^(b*d)和y∈r^(b*d)，其中，b是指batchsize，d是指圖像與文本降維后的維度。通然后過一個全連接層對輸入的進行降維，分別將降維后的特征輸入至1×1卷積層，從而轉換為三個特征空間，同時生成相應的權重矩陣，隨后，計算特征之間的匹配度，表達式如下：

20、

21、其中，s＝w*h表示隨訪影像的空間域尺寸，β和ρ分別表示影像和臨床文本在空間域的匹配得分，q1、q2、k1和k2分別為圖像特征是xi，文本特征是yi，經過全連接層生成后續注意力機制所需的矩陣；si,j指的是影像各個不同特征與文本的匹配度，ti,j指的是文本各個不同特征與影像的匹配度。

22、作為優選，所述得分βj，i和ρj，i用于加權相應的特征值，生成最終的跨模態注意力圖。

23、作為優選，所述步驟2-步驟6構成csf-net模型，所述csf-net模型配備geforcertx?3090ti?gpu的設備上，使用torch-2.1.0-cu12.1-cudnn8.9框架實現。

24、作為優選，所述csf-net模型訓練時，采用交叉熵?fù)p失函數和adam優化器進行優化，初始學習率設為0.0001，總訓練輪次為200輪。

25、本發明具有以下的特點和有益效果：

26、采用上述技術方案，將多時間點隨訪數據與臨床數據相結合，以增強對肺結節未來惡性轉化的預測能力。設計了一個時間殘差融合模塊，有效地結合了不同時間點的特征。采用跨模態注意力融合，學習時空特征與臨床特征，從而提升了模型的準確性與魯棒性。

27、通過整合時空特征與臨床文本信息，構建了高效的跨模態融合框架，能夠有效應對信息缺失并提升特征提取的全面性與準確性。實驗結果充分驗證了所提方法的優越性，證明其在肺結節良惡性預測中的應用潛力和臨床價值。

28、本發明提出了一種創新的肺結節預測網絡架構，將隨訪影像數據和臨床數據信息有機集成于訓練過程中。通過引入多模態數據，顯著提升了模型的預測性能，同時在多時間點的信息融合中展現出對肺結節動態變化的深刻理解。這一信息的整合不僅優化了診斷的準確性，還提供了更豐富的疾病發展趨勢洞察。

技術特征：

1.一種基于跨模態時空融合網絡的肺結節良惡性分類方法，其特征在于，包括如下步驟：

2.根據權利要求1所述的一種基于跨模態時空融合網絡的肺結節良惡性分類方法，其特征在于，所述步驟1中，對于ct圖像的預處理方法為：

3.根據權利要求1所述的一種基于跨模態時空融合網絡的肺結節良惡性分類方法，其特征在于，所述步驟3中，加權融合時，使用一個學習的融合機制動態調整來自不同時間點的特征權重α0和α1，表達式如下：

4.根據權利要求1所述的一種基于跨模態時空融合網絡的肺結節良惡性分類方法，其特征在于，所述空間特征提取模塊結合了3d?resnet和cbam模塊。

5.根據權利要求4所述的一種基于跨模態時空融合網絡的肺結節良惡性分類方法，其特征在于，所述空間特征提取模塊為在3d?resnet的殘差塊中引入cbam模塊，通過其通道注意力和空間注意力機制對卷積輸出進行優化后與跳躍連接相加。

6.根據權利要求1所述的一種基于跨模態時空融合網絡的肺結節良惡性分類方法，其特征在于，所述步驟4中，跨模態注意力融合網絡的融合方法為：

7.根據權利要求6所述的一種基于跨模態時空融合網絡的肺結節良惡性分類方法，其特征在于，所述得分βj，i和ρj，i用于加權相應的特征值，生成最終的跨模態注意力圖。

8.根據權利要求7所述的一種基于跨模態時空融合網絡的肺結節良惡性分類方法，其特征在于，所述步驟2-步驟6構成csf-net模型，所述csf-net模型配備geforce?rtx?3090tigpu的設備上，使用torch-2.1.0-cu12.1-cudnn8.9框架實現。

9.根據權利要求8所述的一種基于跨模態時空融合網絡的肺結節良惡性分類方法，其特征在于，所述csf-net模型訓練時，采用交叉熵?fù)p失函數和adam優化器進行優化，初始學習率設為0.0001，總訓練輪次為200輪。

技術總結
本發明公開了一種基于跨模態時空融合網絡的肺結節良惡性分類方法，首先，獲取CT圖像數據并進行預處理得到ROI圖像；然后，通過一個空間特征提取模塊提取ROI圖像中的空間特征，并獲得文本特征；通過時間殘差融合模塊得到融合后的CT圖像時空特征與臨床文本特征；將通過時間殘差融合模塊的輸出輸入到跨模態注意力融合網絡中，進行初步融合得到最終的跨模態注意力圖；應用多頭自注意力融合塊對跨模態注意力圖進行進一步融合處理，得到基于最終的融合時空數據與臨床數據的特征表示；最后通過一個FC層輸出良惡性分類結果。首先在隨訪的CT圖像數據中提取特征，進行時空融合，然后與文本臨床數據相結合，有效提升分類的準確性和魯棒性。

技術研發人員：葛瑞泉,沈寅,方昭杰,余瀟,莊柯,周冠宇,趙渝程,王昌淼,賈剛勇,范小朋
受保護的技術使用者：杭州電子科技大學
技術研發日：
技術公布日：2025/4/28
