本發明屬于航空電氣，涉及一種基于fpga的串入串出數據冒泡排序方法。

背景技術：

1、隨著機載設備集成化、智能化的程度逐漸提高，fpga在機載設備中的應用也日漸廣泛，當使用fpga進行外部模擬量數據采集時，如何保證采集數據的準確“不抖動”就顯得尤為關鍵，應用本發明中的串入串出數據冒泡排序算法，能夠很好的解決產品在實際應用過程中采集到的外部模擬量偶發抖動導致控制信號誤輸出的問題。

技術實現思路

1、(一)發明目的

2、本發明的目的是：提供一種基于fpga的串入串出數據冒泡排序方法，使用fpga進行數據冒泡排序比較，能夠使系統在沒有cpu參與的情況下準確的完成數據采集濾波，確保采集的穩定性，節約成本的同時，提升系統運行速率，并且保證系統穩定性不受影響。

3、(二)技術方案

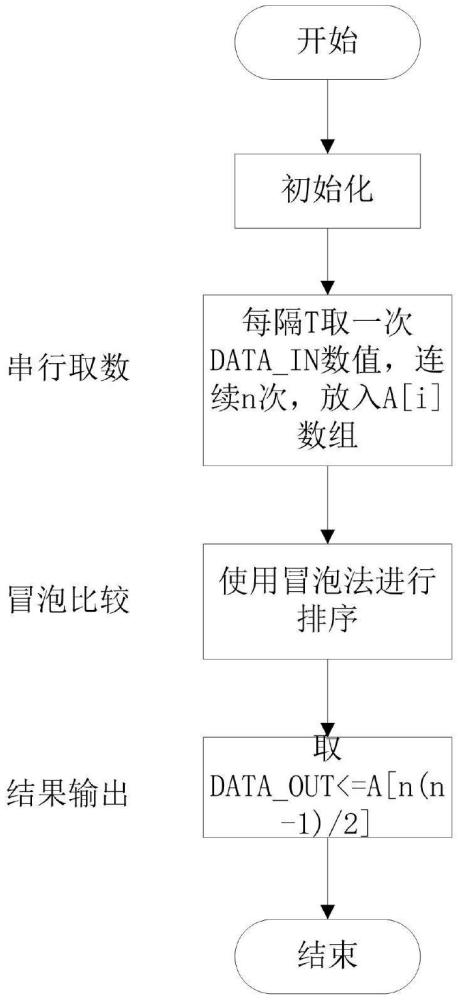

4、為了解決上述技術問題，本發明提供一種基于fpga的串入串出數據冒泡排序方法，fpga采用狀態機的方式進行運算，并設置狀態跳轉指針，在每一步運行的末尾，對狀態跳轉指針進行置位，指向下一步想要跳轉到的狀態；排序方法包括以下步驟：

5、第一步：初始化

6、對需要使用的兩個寄存器賦初值，比較位寄存器賦值為2，剩余數據量寄存器賦初值為總的數據個數，初始化完成后，將狀態跳轉指針指向“取值”；

7、第二步：取值

8、將需要比較的數據賦值到比較寄存器數組中，該步驟存在的意義在于防止在比較過程中產生新的數據輸入影響比較結果，賦值完成后，將狀態跳轉指針指向“后兩位比較”；

9、第三步：后兩位比較

10、對比較寄存器數組的最后一位和倒數第二位數據進行比較，并將較小的數據交換到最后一位，并將剩余數據量寄存器的數值減1，比較完成后，將狀態跳轉指針指向“循環比較”；

11、第四步：循環比較

12、進入本步驟后，首先對“剩余數據量寄存器”和“比較位寄存器”進行比較，并根據比較結果進行分支處理；

13、第五步：數據輸出

14、將完成比較的比較寄存器數組中的數據依次賦值到輸出數組中，該步驟存在的意義在于防止在比較過程中輸出未完成比較的錯誤結果，賦值完成后，將狀態跳轉指針指向“初始化”，等下一個時鐘沿到來后即可開始新一輪數據比較。

15、第四步中，若“比較位寄存器”不大于“剩余數據量寄存器”，則繼續進行數據比較，比較的數位是在比較寄存器數組中“剩余數據量寄存器”對應的數據位及其前一位，并將較小的數據交換到“剩余數據量寄存器”對應的數據位，并將“剩余數據量寄存器”的數值減1，比較完成后，將狀態跳轉指針指向“循環比較”。

16、第四步中，若“比較位寄存器”大于“剩余數據量寄存器”并且“比較位寄存器”小于總的數據個數，則“比較位寄存器”賦值加1,“剩余數據量寄存器”賦初值為總的數據個數，賦值完成后，將狀態跳轉指針指向“循環比較”。

17、第四步中，若“比較位寄存器”大于“剩余數據量寄存器”并且“比較位寄存器”不小于總的數據個數，表明此時循環比較已經完成，將狀態跳轉指針指向“數據輸出”。

18、其中，fpga邏輯最小的運行周期為晶振的時鐘沿，當每一個時鐘沿到來時，進行狀態跳轉指針地址讀取，然后根據狀態跳轉指針地址跳轉到對應的步驟進行數據處理。

19、其中，總的比較次數為n(n-1)，即需要n(n-1)時鐘周期完成數據比較，n為數據個數。

20、其中，冒泡排序不受輸入數據位寬的影響，適用于8位、16位或者是32位寬度的模擬量。

21、其中，外部數據刷新時間小于冒泡取數的時間間隔t。

22、其中，使用2v1000為核心fpga，使用ad轉換芯片ad7656作為模擬量輸入源。

23、(三)有益效果

24、上述技術方案所提供的基于fpga的串入串出數據冒泡排序方法，在fpga內部完成模擬量冒泡排序?yàn)V波，對于一些較小的系統而言，能夠省去cpu的使用，節約成本的同時，減少之前數據在cpu和fpga之間的傳輸時間，提升速率，同時不影響系統穩定性。

技術特征：

1.一種基于fpga的串入串出數據冒泡排序方法，其特征在于，fpga采用狀態機的方式進行運算，并設置狀態跳轉指針，在每一步運行的末尾，對狀態跳轉指針進行置位，指向下一步想要跳轉到的狀態；排序方法包括以下步驟：

2.如權利要求1所述的基于fpga的串入串出數據冒泡排序方法，其特征在于，第四步中，若“比較位寄存器”不大于“剩余數據量寄存器”，則繼續進行數據比較，比較的數位是在比較寄存器數組中“剩余數據量寄存器”對應的數據位及其前一位，并將較小的數據交換到“剩余數據量寄存器”對應的數據位，并將“剩余數據量寄存器”的數值減1，比較完成后，將狀態跳轉指針指向“循環比較”。

3.如權利要求2所述的基于fpga的串入串出數據冒泡排序方法，其特征在于，第四步中，若“比較位寄存器”大于“剩余數據量寄存器”并且“比較位寄存器”小于總的數據個數，則“比較位寄存器”賦值加1,“剩余數據量寄存器”賦初值為總的數據個數，賦值完成后，將狀態跳轉指針指向“循環比較”。

4.如權利要求3所述的基于fpga的串入串出數據冒泡排序方法，其特征在于，第四步中，若“比較位寄存器”大于“剩余數據量寄存器”并且“比較位寄存器”不小于總的數據個數，表明此時循環比較已經完成，將狀態跳轉指針指向“數據輸出”。

5.如權利要求4所述的基于fpga的串入串出數據冒泡排序方法，其特征在于，fpga邏輯最小的運行周期為晶振的時鐘沿，當每一個時鐘沿到來時，進行狀態跳轉指針地址讀取，然后根據狀態跳轉指針地址跳轉到對應的步驟進行數據處理。

6.如權利要求5所述的基于fpga的串入串出數據冒泡排序方法，其特征在于，總的比較次數為n(n-1)，即需要n(n-1)時鐘周期完成數據比較，n為數據個數。

7.如權利要求6所述的基于fpga的串入串出數據冒泡排序方法，其特征在于，冒泡排序不受輸入數據位寬的影響，適用于8位、16位或者是32位寬度的模擬量。

8.如權利要求7所述的基于fpga的串入串出數據冒泡排序方法，其特征在于，外部數據刷新時間小于冒泡取數的時間間隔t。

9.如權利要求1-8中任一項所述的基于fpga的串入串出數據冒泡排序方法，其特征在于，使用2v1000為核心fpga，使用ad轉換芯片ad7656作為模擬量輸入源。

10.一種基于權利要求1-8中任一項所述的基于fpga的串入串出數據冒泡排序方法在航空電氣技術中的應用。

技術總結
本發明屬于航空電氣技術領域，公開了一種基于FPGA的串入串出數據冒泡排序方法，F(xiàn)PGA采用狀態機的方式進行運算，并設置狀態跳轉指針，在每一步運行的末尾，對狀態跳轉指針進行置位，指向下一步想要跳轉到的狀態；排序方法包括以下步驟：第一步：初始化；第二步：取值；第三步：后兩位比較；第四步：循環比較；第五步：數據輸出。本發明在FPGA內部完成模擬量冒泡排序?yàn)V波，對于一些較小的系統而言，能夠省去CPU的使用，節約成本的同時，減少之前數據在CPU和FPGA之間的傳輸時間，提升速率，同時不影響系統穩定性。

技術研發人員：姬棟,劉強,王清泉,耿新宇
受保護的技術使用者：天津津航計算技術研究所
技術研發日：
技術公布日：2025/4/28
