本技術涉及石灰石取料機，尤其涉及具有防護功能的石灰石取料機回轉支承。

背景技術：

1、石灰石是一種重要的工業原料，具有廣泛的應用。其中最常見的用途是用于生產石灰(氧化鈣)和水泥。在冶金工業中，石灰石也用作煉鐵的原料。此外，石灰石還用于土壤改良、污水處理、玻璃制造、鋼鐵生產中的煉鋼、建筑材料制造等領域，石灰石加工過程中需要用到取料機，石灰石取料機是用于從礦石或礦體中提取石灰石的設備。它們通常是工業生產線中的重要組成部分，用于將原始石灰石從礦場或礦脈中采集出來，以供后續加工和利用，其中回轉支承是取料機的重要組件。

2、傳統石灰石取料機回轉支承承擔著支撐和回轉機構的功能。在石灰石取料機中，回轉支承通常位于機身的底部或底盤上，用于支持旋轉部件(如回轉臺)的平穩運轉，回轉支承通常由高強度合金鋼或鑄鐵等材料制成，以確保其具有足夠的強度和耐磨性。它們設計成能夠承受機器的整體重量以及所處工作環境中可能的沖擊和振動，回轉支承通常包括滾珠軸承或滑動軸承等內部機構，以確保機器的回轉運動平穩無阻。在操作中，這些支承通過潤滑系統來保持良好的潤滑狀態。

3、但是傳統回轉支承不具備防塵功能，密封性較差，導致石灰石取料機運行時可能有細小灰塵落到回轉支承平臺上，需要頻繁清理防止灰塵進入軸承內部，會影響設備潤滑效果造成損壞，影響生產效率，且需潤滑頻率較高，灰塵堆積對軸承傷害較大。

技術實現思路

1、為了彌補以上不足，本實用新型提供了具有防護功能的石灰石取料機回轉支承，旨在改善傳統回轉支承不具備防塵功能會影響設備潤滑效果造成損壞，影響生產效率，且需潤滑頻率較高，灰塵堆積對軸承傷害較大的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：具有防護功能的石灰石取料機回轉支承，包括下部車體，所述下部車體頂部轉動連接有軸承，所述下部車體頂部固定連接有鋼板圍擋，所述軸承外壁固定連接有多個l型擋板，所述l型擋板頂部設置有防塵布，所述下部車體上表面固定連接有多個固定板，所述固定板內部固定連接有固定臺，所述固定臺側壁固定連接有連接軸，所述連接軸一端固定連接有卡板，所述連接軸外壁套設有彈簧，每個所述固定板內部均螺紋連接有固定螺栓，所述鋼板圍擋外壁設置有連接組件。

3、進一步地，所述連接組件包括連接架，多個所述連接架固定連接在所述鋼板圍擋側壁。

4、進一步地，所述連接架側壁固定連接有轉臺一，所述連接架側壁固定連接有轉臺三。

5、進一步地，所述轉臺三內部轉動連接有液壓桿，所述液壓桿輸出端固定連接有連接桿二。

6、進一步地，所述連接架側壁固定連接有轉臺二，所述轉臺二內部轉動連接有轉軸二。

7、進一步地，所述連接桿二一端固定連接在所述轉軸二外壁，所述轉臺一內部轉動連接有轉軸一。

8、進一步地，所述轉軸一外壁固定連接有連接桿一。

9、進一步地，所述連接架側壁設置有氣動吸嘴，所述連接桿一一端轉動連接在所述氣動吸嘴側壁，所述連接桿二一端轉動連接在所述氣動吸嘴側壁。

10、本實用新型具有如下有益效果：

11、1、本實用新型中，首先通過固定板以及卡板將鋼板圍擋固定在下部車體頂部，此時阻止細小灰塵落到回轉支承平臺上，對回轉支承起到防塵保護作用，無需頻繁清理防止灰塵進入軸承內部，減少設備潤滑頻率，降低潤滑成本的同時減少了對軸承的傷害。

12、2、本實用新型中，通過液壓桿推動連接桿二使得多個轉軸在轉臺中轉動，進而使得連接桿轉動且改變傾斜角度，此時氣動吸嘴被托起進而對鋼板圍擋內部的灰塵進行吸除，避免鋼板圍擋內部灰塵堆積過多，同時降低了灰塵轉移難度，保障了石灰石回轉支承的正常運行。

技術特征：

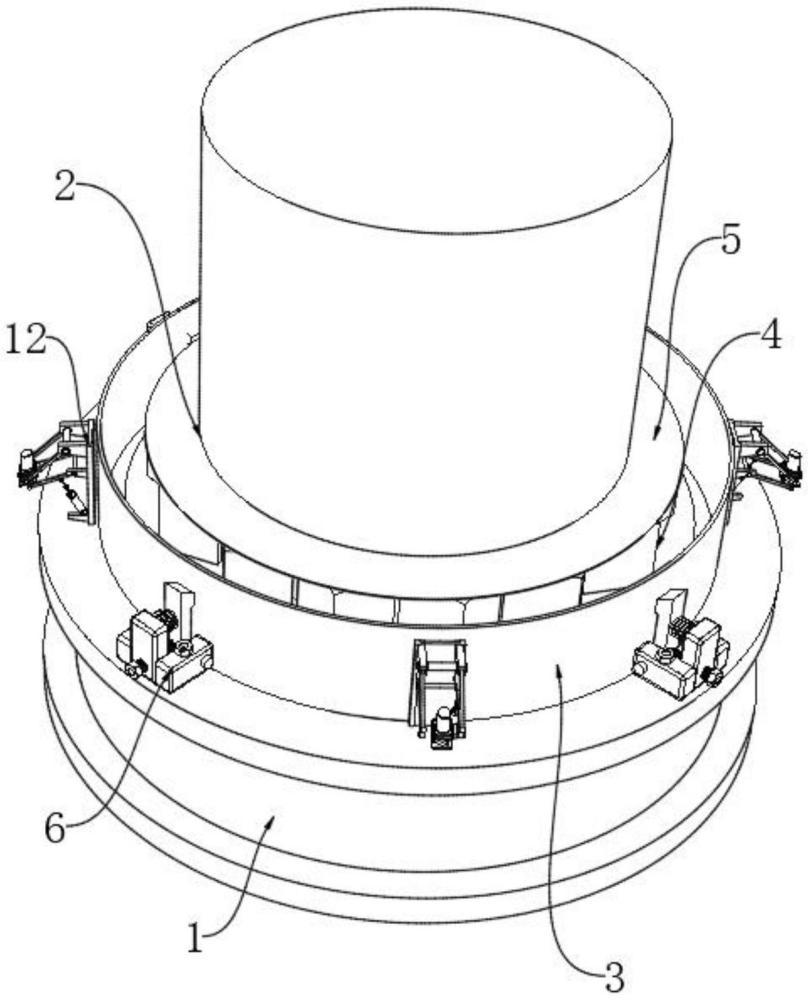

1.具有防護功能的石灰石取料機回轉支承，包括下部車體(1)，其特征在于：所述下部車體(1)頂部轉動連接有軸承(2)，所述下部車體(1)頂部固定連接有鋼板圍擋(3)，所述軸承(2)外壁固定連接有多個l型擋板(4)，所述l型擋板(4)頂部設置有防塵布(5)，所述下部車體(1)上表面固定連接有多個固定板(6)，所述固定板(6)內部固定連接有固定臺(7)，所述固定臺(7)側壁固定連接有連接軸(8)，所述連接軸(8)一端固定連接有卡板(9)，所述連接軸(8)外壁套設有彈簧(10)，每個所述固定板(6)內部均螺紋連接有固定螺栓(11)，所述鋼板圍擋(3)外壁設置有連接組件。

2.根據權利要求1所述的具有防護功能的石灰石取料機回轉支承，其特征在于：所述連接組件包括連接架(12)，多個所述連接架(12)固定連接在所述鋼板圍擋(3)側壁。

3.根據權利要求2所述的具有防護功能的石灰石取料機回轉支承，其特征在于：所述連接架(12)側壁固定連接有轉臺一(13)，所述連接架(12)側壁固定連接有轉臺三(15)。

4.根據權利要求3所述的具有防護功能的石灰石取料機回轉支承，其特征在于：所述轉臺三(15)內部轉動連接有液壓桿(16)，所述液壓桿(16)輸出端固定連接有連接桿二(20)。

5.根據權利要求4所述的具有防護功能的石灰石取料機回轉支承，其特征在于：所述連接架(12)側壁固定連接有轉臺二(14)，所述轉臺二(14)內部轉動連接有轉軸二(18)。

6.根據權利要求5所述的具有防護功能的石灰石取料機回轉支承，其特征在于：所述連接桿二(20)一端固定連接在所述轉軸二(18)外壁，所述轉臺一(13)內部轉動連接有轉軸一(17)。

7.根據權利要求6所述的具有防護功能的石灰石取料機回轉支承，其特征在于：所述轉軸一(17)外壁固定連接有連接桿一(19)。

8.根據權利要求7所述的具有防護功能的石灰石取料機回轉支承，其特征在于：所述連接架(12)側壁設置有氣動吸嘴(21)，所述連接桿一(19)一端轉動連接在所述氣動吸嘴(21)側壁，所述連接桿二(20)一端轉動連接在所述氣動吸嘴(21)側壁。

技術總結
本技術涉及石灰石取料機技術領域，公開了具有防護功能的石灰石取料機回轉支承，包括下部車體，所述下部車體頂部轉動連接有軸承，所述下部車體頂部固定連接有鋼板圍擋，所述軸承外壁固定連接有多個L型擋板，所述L型擋板頂部設置有防塵布，所述下部車體上表面固定連接有多個固定板，所述固定板內部固定連接有固定臺，所述固定臺側壁固定連接有連接軸，所述連接軸一端固定連接有卡板，所述連接軸外壁套設有彈簧。本技術中，通過鋼板圍擋、L型擋板以及防塵布等結構的配合，對回轉支承起到防塵保護作用，無需頻繁清理防止灰塵進入軸承內部，減少設備潤滑頻率，降低潤滑成本的同時減少了對軸承的傷害。

技術研發人員：吳洪磊
受保護的技術使用者：山東泉興水泥有限公司
技術研發日：20240627
技術公布日：2025/4/28
