本發明屬于圖像或視頻識別或理解，具體地，涉及一種基于改進segformer網絡的芯片圖像缺陷分割方法。

背景技術：

1、芯片作為現代電子設備的核心組件，其制造過程中的質量控制至關重要。芯片表面的微小缺陷可能嚴重影響其性能。然而，表面缺陷種類繁多、形狀和尺寸差異較大，使得傳統的人工檢測方法效率不高，且誤報率和漏報率較高。早期的圖像分割方法主要是邊緣檢測和區域分割等基于機器學習的算法，這些方法通常只考慮圖像的像素強度、形狀、相似性等簡單特征，而忽略了所有的空間、語義等信息，且受噪聲影響較大，因此無法滿足芯片缺陷檢測的要求。深度學習的興起為圖像分割帶來了新的解決方案，通過深度卷積神經網絡可以實現端到端的像素級預測，如fcn、u-net、deeplab等語義分割模型極大地提升了分割的精度。

2、segformer就是一種基于深度學習的語義分割模型，它引入了自注意力機制提升了模型對長距離依賴關系的捕獲能力和對多尺度特征的融合能力。但是segformer模型對特征提取的粒度不夠細致，對邊界的分割不夠精確，導致它在芯片表面缺陷分割場景下的準確率不夠高，因此難以直接運用到生產場景下。

技術實現思路

1、本發明針對現有技術中存在的語義分割模型泛化能力差和分割精度不足的問題，提供了一種基于改進segformer網絡的芯片圖像缺陷分割方法，通過構建多類別、多尺度的數據集，增強了模型理解和處理不同類型和尺度缺陷的能力；優化了segformer網絡在在芯片表面缺陷分割領域的分割效果，提高了模型對于不同類型和尺度缺陷的分割精度；通過改進segformer語義分割模型得到缺陷的語義分割圖像，可以為之后的缺陷測量工作提供更加精確的缺陷輪廓。

2、本發明是通過下述技術方案來實現的。

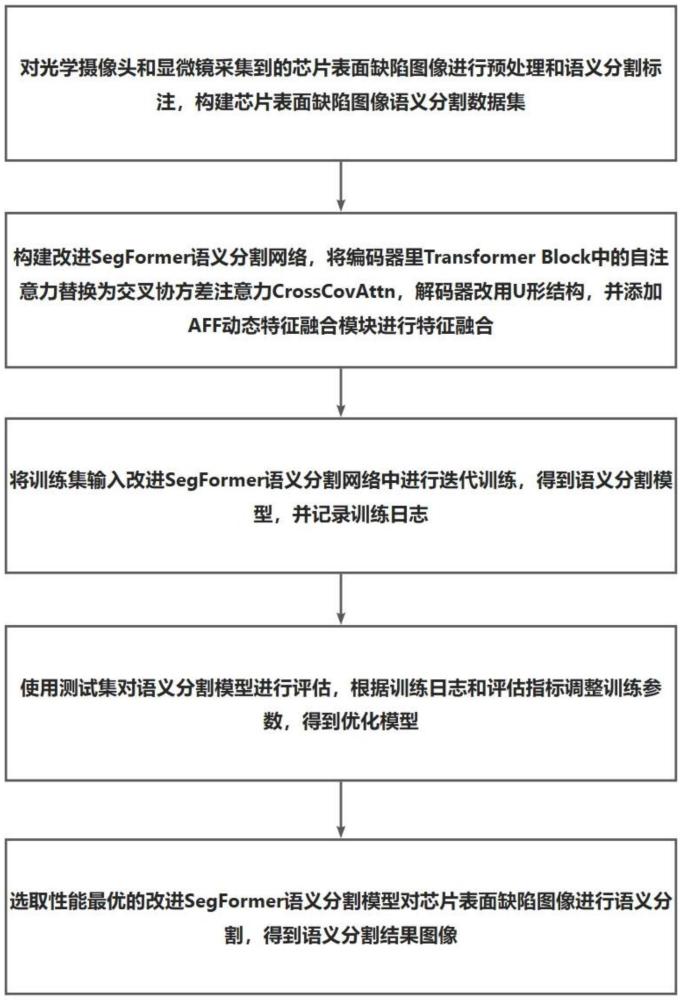

3、本發明的一個方面，提供了一種基于改進segformer的芯片圖像缺陷分割方法，包括：

4、構建多類別多尺度芯片表面缺陷圖像語義分割數據集，數據集包括訓練集和測試集；

5、構建改進segformer語義分割網絡，包括改進的編碼器和解碼器：

6、使用segformer網絡的編碼器部分進行特征提取，將編碼器部分的4層transformer?block中的自注意力替換為交叉協方差注意力crosscovattn；

7、解碼器：解碼器部分改為u形結構，使用多層感知機mlp調整編碼器中每層的特征通道數，添加自適應特征融合模塊aff將本層跳躍連接的特征和高層上采樣的特征進行融合；

8、使用所述訓練集對改進segformer語義分割網絡進行訓練，得到改進segformer語義分割模型；

9、使用所述測試集對訓練得到的改進segformer語義分割模型進行評估，根據訓練日志和評估指標調整訓練參數，得到優化模型；

10、選取性能最優的改進segformer語義分割模型對芯片表面缺陷圖像進行語義分割，得到語義分割結果圖像。

11、作為優選，所述構建多類別、多尺度芯片表面缺陷圖像語義分割數據集，包括：

12、使用光學攝像頭和光學顯微鏡采集不同尺寸、不同類別的芯片表面缺陷圖像；

13、對采集到的芯片表面缺陷圖像進行預處理，包括雙邊濾波和直方圖均衡化；

14、對預處理后的圖像進行數據集擴增，得到擴增后的數據集；

15、對所述擴增后的數據集中的圖像進行像素級語義分割標注，并劃分訓練集和測試集，得到芯片表面缺陷圖像語義分割數據集。

16、作為優選，編碼器部分的transformer?block包括：

17、一個重疊補丁合并overlap?patch?merging，用于將輸入的圖像特征進行分塊并嵌入到一個新的圖像特征空間中，完成下采樣操作；

18、n個交叉協方差注意力crosscovattn與混合前饋網絡mix-ffn構成組合模塊，用于提取和處理圖像特征，增強改進segformer語義分割模型的表達能力和魯棒性。

19、作為優選，交叉協方差注意力crosscovattn，用于關注特征之間的協方差關系，捕捉特征間更細粒度的關系，增強改進segformer語義分割模型對全局信息的捕捉能力，引入學習參數調整注意力權重的分布。

20、作為優選，解碼器部分改為u形結構，包括多層感知機mlp、自適應特征融合模塊aff和上采樣upsample；

21、解碼器部分通過跳躍連接分別獲取編碼器中的4層transformer?block中的提取的特征；

22、每層特征經過多層感知機mlp調整通道數；

23、使用自適應特征融合模塊aff融合跳躍連接的低級語義特征和上采樣來的高級語義特征；

24、經過多層感知機mlp和上采樣upsample進一步調整特征的通道數和尺寸，作為特征輸出。

25、作為優選，自適應特征融合模塊aff將跳躍連接的特征圖與上采樣模塊的特征圖進行特征融合，通過計算通道級和空間級的特征權重，自適應地調整每個通道和每個位置的權重，融合不同層次的特征，提高模型的分割精度。

26、作為優選，使用訓練集對改進segformer語義分割網絡進行訓練，改進segformer網絡選用mit-b0到mit-b5主干網絡，加載主干網絡對應的預訓練權重，優化器選擇adamw，損失函數選擇交叉熵?fù)p失和focal焦點損失。

27、作為優選，語義分割模型的評估指標包括：平均交并比miou、平均像素準確率mpa和平均精確度mprecision。

28、作為優選，選取性能最優的改進segformer語義分割模型對芯片表面缺陷圖像進行語義分割，包括：

29、將原圖輸入改進segformer語義分割模型進行分割；

30、基于所述編碼器部分對圖片進行特征提取，獲得4個transformer模塊輸出的特征圖；

31、將所述4個transformer模塊輸出的特征圖輸入到所述解碼器部分進行特征融合和預測，最終得到每個像素點屬于每個類別的分?jǐn)?shù)；

32、基于解碼器的輸出，使用softmax分類器將分?jǐn)?shù)轉化為概率值，選取概率最高的為該像素點的類別，給不同類別的像素點標注不同的顏色，最終生成語義分割結果圖像。

33、本發明的另一個方面，提供了一種基于改進segformer的芯片圖像缺陷分割裝置，包括：

34、構建模塊，用于構建包括訓練集和測試集的多類別多尺度芯片表面缺陷圖像語義分割數據集；

35、調整模塊，用于改進segformer語義分割網絡，將編碼器部分的4層transformerblock中的自注意力替換為交叉協方差注意力crosscovattn；將解碼器部分改為u形結構，進行特征融合；

36、訓練模塊，用于對改進segformer語義分割網絡進行訓練，得到改進segformer語義分割模型；

37、測試模塊，用于對訓練得到的改進segformer語義分割模型進行評估，調整訓練參數，得到優化模型；

38、語義分割模塊，用于選取性能最優的改進segformer語義分割模型對芯片表面缺陷圖像進行語義分割，獲取語義分割結果圖像。

39、本發明的另一個方面，提供了一種電子設備，包括存儲器、處理器以及存儲在所述存儲器中并可在所述處理器上運行的計算機程序，所述處理器執行所述計算機程序時實現所述的一種基于改進segformer的芯片圖像缺陷分割方法的步驟。

40、本發明由于采取以上技術方案，其具有以下有益效果：

41、1)針對語義分割模型在芯片表面缺陷分割領域泛化能力差的問題，本發明通過構建多類別、多尺度的數據集，解決了訓練數據的缺乏多樣性的問題。模型能夠在訓練過程中接觸到更豐富的特征信息，從而提高其對新樣本的適應能力和泛化性能。最終，這種增強的數據集為模型提供了更全面的學習基礎，使其在實際應用中能夠更準確地識別和分割各種芯片表面缺陷，顯著提升了模型的實用性和可靠性。

42、2)針對segformer網絡編碼器在特征提取方面不夠細致的問題，本發明使用交叉協方差注意力crosscovattn替換原有注意力，使模型能夠捕捉到特征間更細粒度的關系，增強對全局信息的捕捉能力。

43、3)針對segformer網絡對上下文信息捕捉能力弱，邊界分割精度不夠的問題，將segformer網絡設計u形解碼器，使模型能夠捕捉不同層次的上下文信息，提高模型對邊界信息的分割能力；設計自適應特征融合模塊aff用于解碼器中的特征融合，通過自適應地調整特征中每個通道和每個位置的權重，從而更有效地融合不同層次的特征，提高模型的分割精度。

44、4)針對現有缺陷測量方法依賴人工經驗，主觀性強的問題，本發明通過改進segformer語義分割模型得到缺陷的語義分割圖像，可以為之后的缺陷測量工作提供更加精確的缺陷輪廓。
