本發明涉及智能車載系統，尤其涉及一種動態手勢識別方法、識別系統、識別設備及計算機可讀存儲介質。

背景技術：

1、單目攝像頭深度學習識別方案主要依賴單目攝像頭采集圖像數據，并通過深度學習模型對這些數據進行分析和處理，以實現對手勢的識別。然而，該方案存在一些明顯的問題：

2、首先，單幀深度估計不穩定。在單目攝像頭深度學習識別方案中，深度特征的獲取通常是通過對單幀圖像進行分析和估計得到的。但是，由于單幀圖像所提供的信息有限，以及環境因素的影響，單幀深度估計往往不夠準確和穩定。

3、其次，通用手勢深度學習識別模型又基于單幀預估結果。這意味著模型的性能很大程度上依賴于單幀深度估計的準確性。如果單幀深度估計出現偏差，那么整個模型的識別結果也會受到影響。而且，由于模型是基于單幀預估結果進行訓練和優化的，它可能無法充分利用時間序列上的信息，從而導致在處理動態手勢時的性能不夠理想。

4、單目攝像頭與深度攝像頭融合方案試圖結合單目攝像頭和深度攝像頭的優勢，以提高手勢識別的準確性和魯棒性。然而，該方案也存在一些缺點：

5、一方面，單目攝像頭與深度攝像頭融合設計難度高。融合兩種不同類型的攝像頭需要解決一系列技術問題，包括攝像頭的校準、數據融合算法的設計、系統的同步等。這些問題都增加了系統的設計難度和復雜性，需要投入更多的研發資源和時間。

6、另一方面，成本顯著增大且提高功耗。使用深度攝像頭通常會增加系統的成本，因為深度攝像頭的價格相對較高。此外，同時使用單目攝像頭和深度攝像頭也會增加系統的功耗，這對于一些移動設備或者對功耗要求較高的應用場景來說是一個重要的考慮因素。

技術實現思路

1、針對現有技術的上述問題，本發明提出了一種動態手勢識別方法、識別系統、識別設備及計算機可讀存儲介質，能基于單目攝像頭提升動態手勢識別的準確率。

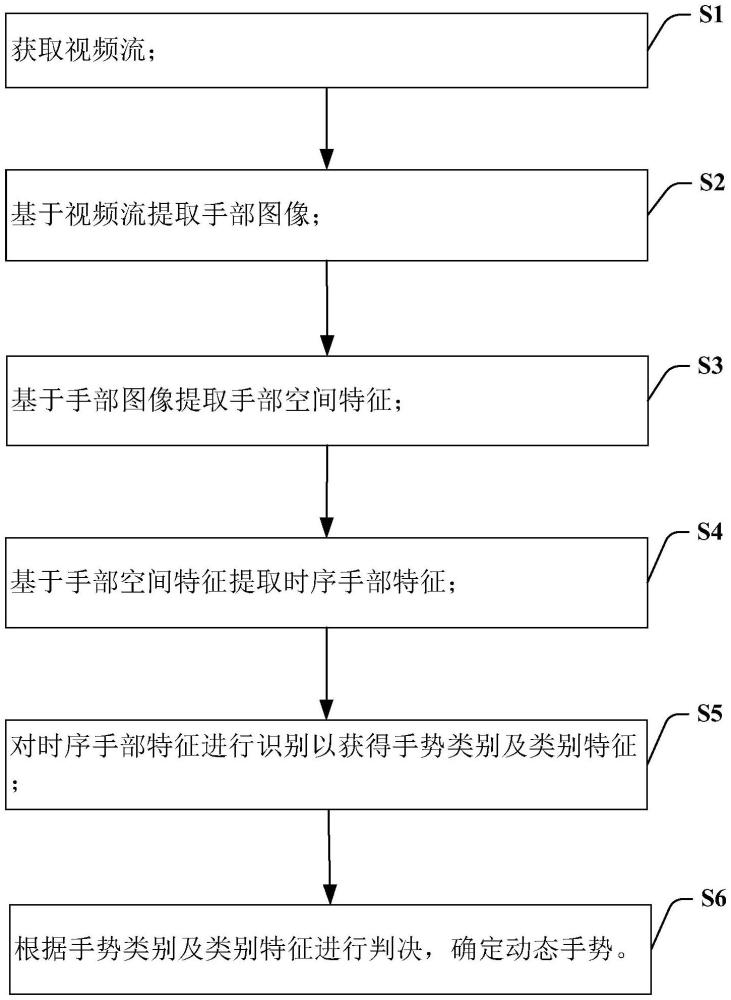

2、具體地，本發明提出了一種動態手勢識別方法，包括步驟：

3、s1，獲取視頻流；

4、s2，基于所述視頻流提取手部圖像；

5、s3，基于所述手部圖像提取手部空間特征；

6、s4，基于所述手部空間特征提取時序手部特征；

7、s5，對所述時序手部特征進行識別以獲得手勢類別及類別特征；

8、s6，根據所述手勢類別及類別特征進行判決，確定動態手勢。

9、根據本發明的一個實施例，在步驟s2，提取手部圖像的過程包括步驟：

10、s21，對圖像進行歸一化處理，統一像素值尺度；

11、s22，將經過歸一化處理的圖像輸入yolo目標檢測模型，其輸出經過non-maximumsuppression算法得到n個手部邊界框；

12、s23，制定一個roi區域，基于所述roi區域?qū)λ鍪植窟吔缈蜻M行目標手過濾；

13、s24，若所述目標手存在，則對過濾后的手部圖像進行裁剪，等比縮放至一個分辨率并進行歸一化處理。

14、根據本發明的一個實施例，在步驟s3，提取手部空間特征的過程包括步驟：

15、s31，判斷手部圖像是否有效，若無效，進入s32，若有效，進入s33；

16、s32，設置所述手部空間特征為無效值，輸出所述手部空間特征，進入s34；

17、s33，將所述手部圖像輸入3d特征提取模型以提取手部空間特征，所述手部空間特征包括2d特征及深度特征；

18、s34，結束。

19、根據本發明的一個實施例，在步驟33，通過3d特征提取模型獲得手部圖像的2d特征和深度特征zt；

20、將2d特征轉換為圖像坐標系下相對坐標2d特征將深度特征zt進行歸一化為深度特征zt_normal。

21、根據本發明的一個實施例，深度特征目標相對于攝像頭的最大距離為zmax，最小距離為zmin。

22、根據本發明的一個實施例，所述3d特征提取模型包含hourglassnet模塊、graphcnn模塊和lffm模塊，hourglassnet模塊用于對輸入的所述手部圖像進行特征提取，獲取所述2d特征，graphcnn模塊用于獲取三維手網格頂點，進而得到所述深度特征，lffm模塊用于融合hourglassnet模塊和graphcnn模塊，其將hourglassnet模塊的輸出進行處理以適配graphcnn模塊的輸入。

23、根據本發明的一個實施例，在hourglassnet模塊中，使用輕量化scab算子替換residual-block算子以降低算力消耗。

24、根據本發明的一個實施例，在步驟s33中獲取所述手部空間特征后，設定特征濾波區域，基于空間濾波方法在所述特征濾波區域內進一步提煉特征。

25、根據本發明的一個實施例，以當前預測位置為中心，選取r*r的區域作為所述特征濾波區域，采用高斯濾波器對所述特征濾波區域內進一步提煉特征，二維高斯分布公式為：

26、

27、其中，r＝3，σ＝1.5，(x,y)是圖像坐標系下的位置，μx、μy是當前預測位置。

28、根據本發明的一個實施例，所述3d特征提取模型的損失函數j3d包括熱力圖損失jstage和深度損失jdepth，所述熱力圖損失jstage由3個stage組成，損失函數j3d的計算公式為：

29、

30、其中，α為熱力圖損失懲罰因子，β為多損失控制因子。

31、根據本發明的一個實施例，所述3d特征提取模型在訓練過程中，batch?size設置為128，初始學習率lr3d設置為0.001，每訓練30個epoch衰減0.1，總共訓練100個epoch，數據集采用stb和rhd。

32、根據本發明的一個實施例，步驟s4包括：

33、設置寬度為wt的時間濾波窗，將時間濾波器最右側對齊當前時刻t；

34、構建時間序列特征，在時刻t，令時間窗口滑動后得到長度為wt的手勢時間序列特征：

35、

36、時間濾波器的步長st為1。

37、根據本發明的一個實施例，步驟s5包括：

38、s51，判斷所述手部空間特征是否有效，若無效，進入s52，若有效，進入s53；

39、s52，手勢類別設置為背景，類別特征設置為無效值，輸出手勢類別和類別特征，進入s55；

40、s53，將所述手部空間特征輸入動態手勢識別模型以生成手勢類別、類別特征及手勢類別概率向量；

41、s54，判斷手勢類別概率向量中的值最大且大于設定閾值tg，若是，則選取手勢類別概率向量中的值最大所對應的手勢類別和類別特征，輸出手勢類別和類別特征，若否，手勢類別設置為背景，類別特征設置為無效值，輸出手勢類別和類別特征；

42、s55，結束。

43、根據本發明的一個實施例，所述動態手勢識別模型包含lstm模塊、mobilevit模塊和mlp&softmax模塊，lstm模塊用于對輸入的所述時序手部特征進行特征提取并升維，得到mobilevit模塊用于將輸入的進行時間和空間融合，得到手勢類別和類別特征mlp&softmax模塊用于于將輸入的手勢類別和類別特征得到手勢類別概率向量

44、根據本發明的一個實施例，所述動態手勢識別模型的損失函數jgesture由ce損失組成，設在數據集m中，第i個樣本的真實類別為ci，損失函數kgesture的計算公式為：

45、

46、根據本發明的一個實施例，所述動態手勢識別模型在訓練過程中，采集動態手勢數據作為數據集，包括步驟：

47、配置多種攝像角度的雙模攝像機，且中間攝像頭光心正對被采集者；

48、采集者需在幕布前隨意做出co種手勢，采集每位采集者的手勢視頻；

49、執行步驟s2至s4提取時序手部特征。

50、根據本發明的一個實施例，所述動態手勢識別模型在訓練過程中，batch?size設置為64，學習率衰減策略采用余弦學習率下降，初始學習率lrgesture設置為0.001，總共訓練150個epoch。

51、根據本發明的一個實施例，步驟s6包括：

52、s61，設置寬度為wg的時間濾波窗；

53、在時刻t，令時間窗口滑動后可得到長度為wg的手勢類別序列：

54、

55、其中，為或t*in[t-(wg-1),t]；

56、得到時刻t的手勢分類特征序列：

57、

58、其中，為或null；

59、s62，判斷手勢類別數量所占序列長度百分比是否小于tvalid，若是，則進入s68，若否，進入s63；

60、s63，對手勢類別種類進行數量排序，求得出現次數最多的手勢類別和次多手勢類別

61、s64，判斷若是，則進入s68，若否則進入s65；

62、s65，判斷若是則進入s67，若否則進入s66；

63、s66，判斷若是則進入s68；

64、s67，基于手勢類別及對應的手勢類別特征向量集合對各自對應類別的特征向量計算其平均余弦相似度csgestireij，計算公式為：

65、

66、選取csgestureij中最小值對應的手勢類別及類別特征作為最終輸出

67、挑選中余弦相似度值最小的特征，對做指數加權更新，

68、s68，結束。

69、本發明還提供了一種動態手勢識別系統，適用于前述的動態手勢識別方法，所述動態手勢識別系統包括：

70、獲取單元，配置為用于獲取所述視頻流；

71、第一提取單元，配置為基于所述視頻流提取手部圖像；

72、第二提取單元，配置為基于所述手部圖像提取手部空間特征；

73、第三提取單元，配置為基于所述手部空間特征提取時序手部特征；

74、手勢識別單元，配置為對所述時序手部特征進行識別以獲得手勢類別及類別特征；

75、判決單元，配置為根據所述手勢類別及類別特征進行判決，確定動態手勢。

76、本發明還提供了一種動態手勢識別設備，包括存儲器、處理器及存儲在存儲器上并可在處理器上運行的計算機程序，所述處理器執行所述計算機程序時實現前述任一項所述動態手勢識別方法的步驟。

77、本發明還提供了一種計算機可讀存儲介質，其上存儲有計算機程序，所述計算機程序被處理器執行時實現如前述任一項所述動態手勢識別方法的步驟。

78、本發明提供的一種動態手勢識別方法、識別系統、識別設備及計算機可讀存儲介質，基于單目攝像頭，優化現有算法框架，增強算法特征提取能力，進而提高系統動態手勢識別的準確率。

79、應當理解，本發明以上的一般性描述和以下的詳細描述都是示例性和說明性的，并且旨在為如權利要求所述的本發明提供進一步的解釋。
