本技術屬于工業檢測，尤其涉及一種圖像融合方法和裝置。

背景技術：

1、在工業檢測場景中，由于光照和待測物體的表面材質等因素，可能會導致待測物體的成像中有高光過曝區域，從而干擾正常的視覺穩定檢測。相關技術中存在基于數字圖像增強的去過曝光算法，通常是從圖像灰度級角度來調整圖像過曝區域的亮度，從而提高圖像整體的對比度。但該方法可能會導致圖像出現過度增強的情況，使得圖像看起來不自然或出現偽影，去過曝的效果不佳。

技術實現思路

1、本技術旨在至少解決相關技術中存在的技術問題之一。為此，本技術提出一種圖像融合方法和裝置，提高了融合圖像的清晰度和細節表現，去過曝的效果較好。

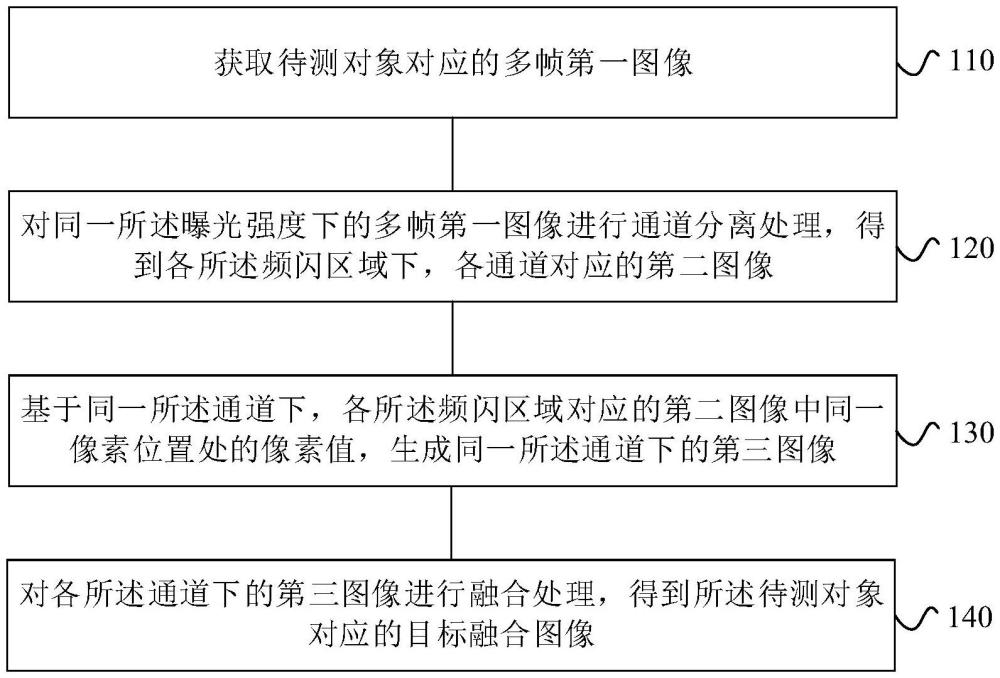

2、第一方面，本技術提供了一種圖像融合方法，該方法包括：

3、獲取待測對象對應的多張第一圖像，所述多張第一圖像為在至少兩種曝光強度下，對所述待測對象在不同頻閃區域下所采集得到的圖像；

4、對同一所述曝光強度下的多張第一圖像進行通道分離處理，得到各所述頻閃區域下，各通道對應的第二圖像；

5、基于同一所述通道下，各所述頻閃區域?qū)?yīng)的第二圖像中同一像素位置處的像素值，生成同一所述通道下的第三圖像；

6、對各所述通道下的第三圖像進行融合處理，得到所述待測對象對應的目標融合圖像。

7、根據本技術實施例提供的圖像融合方法，利用分區頻閃與多曝光的打光方式，采集不同曝光下的分區頻閃圖(即第一圖像)，然后對同一曝光強度下的各第一圖像進行通道分離，得到第二圖像，并基于同一通道下第二圖像的像素值生成第三圖像，以得到目標融合圖像，能夠較好地去除圖像中的過曝區域，提高了融合圖像的清晰度和細節表現，去過曝的效果較好。

8、本技術一個實施例的圖像融合方法，所述基于同一所述通道下，各所述頻閃區域?qū)?yīng)的第二圖像中同一像素位置處的像素值，生成同一所述通道下的第三圖像，包括：

9、將同一像素位置處的像素值的最小值，確定為所述像素位置處的目標像素值；

10、基于各所述像素位置處的目標像素值，得到所述第三圖像。

11、本技術一個實施例的圖像融合方法，所述將同一像素位置處的像素值的最小值，確定為所述像素位置處的目標像素值，包括：

12、對同一所述通道下的多張第二圖像進行堆疊處理，得到同一所述通道對應的圖像矩陣；所述圖像矩陣的第一維度為所述第二圖像的寬度，所述圖像矩陣的第二維度為所述第二圖像的高度，所述圖像矩陣的第三維度為同一所述通道下的多張第二圖像的數量；

13、將所述圖像矩陣中同一所述像素位置處的像素值的最小值，確定為所述像素位置處的所述目標像素值。

14、本技術一個實施例的圖像融合方法，所述對各所述通道下的第三圖像進行融合處理，得到所述待測對象對應的目標融合圖像，包括：

15、對同一所述曝光強度下各所述通道對應的第三圖像進行融合處理，得到同一所述曝光強度下所述待測對象對應的第四圖像；

16、對各所述曝光強度下的第四圖像進行融合處理，獲取所述待測對象對應的目標融合圖像。

17、本技術一個實施例的圖像融合方法，所述對各所述曝光強度下的第四圖像進行融合處理，獲取所述待測對象對應的目標融合圖像，包括：

18、對各所述第四圖像的對比度矩陣、飽和度矩陣和曝光度矩陣中至少一種進行處理，獲取各所述第四圖像對應的權重矩陣；

19、基于各所述權重矩陣對至少兩張所述曝光強度下的第四圖像進行加權融合處理，得到所述目標融合圖像。

20、本技術一個實施例的圖像融合方法，所述對各所述第四圖像的對比度矩陣、飽和度矩陣和曝光度矩陣中至少一種進行處理，獲取各所述第四圖像對應的權重矩陣，包括：

21、獲取所述第四圖像的所述對比度矩陣對應的第一權重、所述飽和度矩陣對應的第二權重以及所述曝光度矩陣對應的第三權重中至少一種；基于所述第一權重、所述第二權重和所述第三權重中至少一種，對所述第四圖像的所述對比度矩陣、所述飽和度矩陣和所述曝光度矩陣中至少一種進行加權融合處理，得到所述第四圖像對應的權重矩陣。

22、本技術一個實施例的圖像融合方法，在所述獲取待測對象對應的多張第一圖像之前，所述方法還包括：

23、控制圖像采集裝置在不同所述頻閃區域下，分別對所述待測對象進行至少兩次圖像采集；所述圖像采集裝置設置于所述待測對象上方，所述圖像采集裝置的視場角覆蓋所述待測對象，各所述頻閃區域的光源照射方向朝向所述待測對象。

24、第二方面，本技術提供了一種圖像融合裝置，該裝置包括：

25、第一處理模塊，用于獲取待測對象對應的多張第一圖像，所述多張第一圖像為在至少兩種曝光強度下，對所述待測對象在不同頻閃區域下所采集得到的圖像；

26、第二處理模塊，用于對同一所述曝光強度下的多張第一圖像進行通道分離處理，得到各所述頻閃區域下，各通道對應的第二圖像；

27、第三處理模塊，用于基于同一所述通道下，各所述頻閃區域?qū)?yīng)的第二圖像中同一像素位置處的像素值，生成同一所述通道下的第三圖像；

28、第四處理模塊，用于對各所述通道下的第三圖像進行融合處理，得到所述待測對象對應的目標融合圖像。

29、根據本技術實施例提供的圖像融合裝置，利用分區頻閃與多曝光的打光方式，采集不同曝光下的分區頻閃圖(即第一圖像)，然后對同一曝光強度下的各第一圖像進行通道分離，得到第二圖像，并基于同一通道下第二圖像的像素值生成第三圖像，以得到目標融合圖像，能夠較好地去除圖像中的過曝區域，提高了融合圖像的清晰度和細節表現，去過曝的效果較好。

30、第三方面，本技術提供了一種電子設備，包括存儲器、處理器及存儲在所述存儲器上并可在所述處理器上運行的計算機程序，所述處理器執行所述計算機程序時實現如上述第一方面所述的圖像融合方法。

31、第四方面，本技術提供了一種非暫態計算機可讀存儲介質，其上存儲有計算機程序，所述計算機程序被處理器執行時實現如上述第一方面所述的圖像融合方法。

32、第五方面，本技術提供了一種計算機程序產品，包括計算機程序，所述計算機程序被處理器執行時實現如上述第一方面所述的圖像融合方法。

33、本技術實施例中的上述一個或多個技術方案，至少具有如下技術效果之一：

34、利用分區頻閃與多曝光的打光方式，采集不同曝光下的分區頻閃圖(即第一圖像)，然后對同一曝光強度下的各第一圖像進行通道分離，得到第二圖像，并基于同一通道下第二圖像的像素值生成第三圖像，以得到目標融合圖像，能夠較好地去除圖像中的過曝區域，提高了融合圖像的清晰度和細節表現，去過曝的效果較好。

35、進一步地，通過對不同方向的頻閃圖在相同通道相同位置處進行像素值排序，取最小的像素值以獲取第三圖像，可以減少頻閃帶來的高亮度影響，有助于保留圖像中的細節信息，同時減少了因過曝而導致的細節丟失，對每組曝光強度的頻閃圖均進行相同的操作，可以進一步增強圖像在不同曝光條件下的細節表現。

36、更進一步地，通過對獲取的每種曝光強度對應的初次去過曝圖像(即第四圖像)進行多曝光融合處理，基于多曝光圖像的對比度、顏色飽和度和曝光度計算融合權重，并利用特征金字塔進行融合，可以獲取最終的曝光抑制圖像(即目標融合圖像)，進一步增強了圖像質量，去過曝的效果較好。

37、本技術的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本技術的實踐了解到。
