本發明涉及人工智能領域，尤其涉及一種故障診斷模型的訓練方法、診斷方法、系統及電子設備。

背景技術：

1、隨著人工智能技術的迅猛發展與不斷迭代，基于人工智能技術來診斷機設備故障已經成了當今熱門的研究方向之一。但是，由于設備的運行數據的復雜性，目前的故障診斷模型難以有效地捕捉和提取關鍵特征，進而導致故障診斷模型診斷的準確率較差。因此，故障診斷模型仍需優化。

技術實現思路

1、本公開要解決的技術問題是為了克服現有技術中傳統的故障診斷模型的診斷的準確率較差的缺陷，提供一種故障診斷模型的訓練方法、診斷方法、系統及電子設備。

2、本公開是通過下述技術方案來解決上述技術問題：

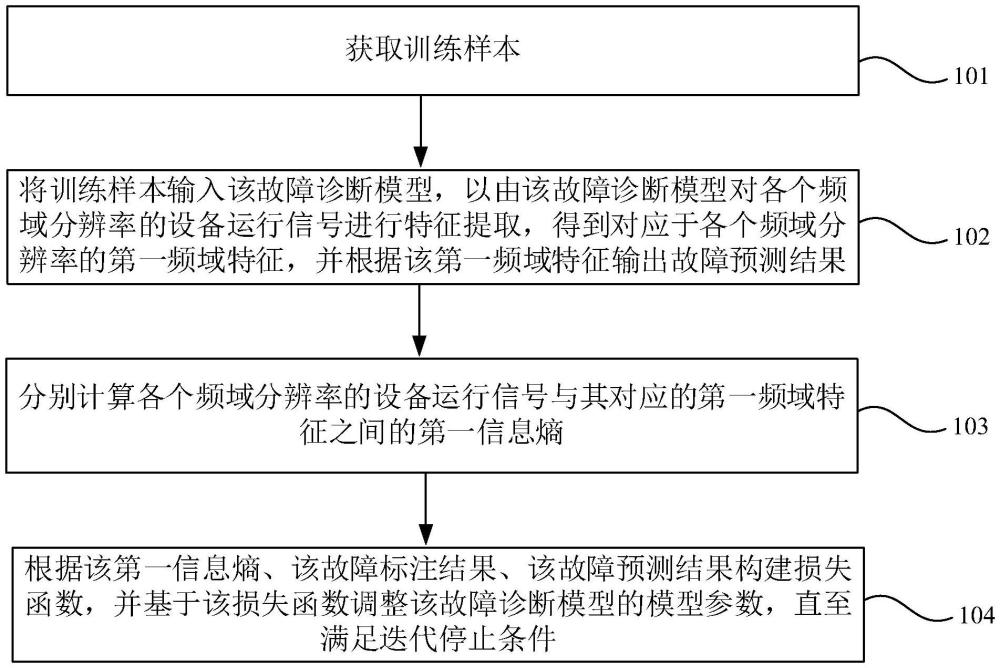

3、第一方面，提供了一種故障診斷模型的訓練方法，所述訓練方法包括：

4、獲取訓練樣本，所述訓練樣本包含不同頻域分辨率的設備運行信號；其中，各個頻域分辨率的設備運行信號標注有故障標注結果；

5、將訓練樣本輸入所述故障診斷模型，以由所述故障診斷模型對各個頻域分辨率的設備運行信號進行特征提取，得到對應于各個頻域分辨率的第一頻域特征，并根據所述第一頻域特征輸出故障預測結果；

6、分別計算各個頻域分辨率的設備運行信號與其對應的第一頻域特征之間的第一信息熵；

7、根據所述第一信息熵、所述故障標注結果、所述故障預測結果構建損失函數，并基于所述損失函數調整所述故障診斷模型的模型參數，直至滿足迭代停止條件。

8、可選地，所述獲取訓練樣本步驟包括：

9、獲取設備的運行數據；

10、基于小波基函數和/或尺度函數對所述運行數據進行多分辨率分析以得到所述不同頻域分辨率的設備運行信號；

11、根據所述不同頻域分辨率的設備運行信號構建所述訓練樣本。

12、可選地，所述獲取訓練樣本步驟包括：

13、所述基于小波基函數和/或尺度函數對所述運行數據進行多分辨率分析以得到所述不同頻域分辨率的設備運行信號包括：

14、根據所述運行數據和所述小波基函數計算得到第一頻域分辨率的第一小波系數；

15、根據所述第一小波系數和所述尺度函數計算得到所述第一頻域分辨率的設備運行信號；

16、和/或；

17、根據所述運行數據和所述尺度函數計算得到第二頻域分辨率的第二小波系數；

18、根據所述第二小波系數和所述尺度函數計算得到所述第二頻域分辨率的所述設備運行信號；

19、其中，所述第一頻域分辨率的最小值大于等于所述第二頻域分辨率的最大值。

20、可選地，所述故障診斷模型包括特征提取層、第一歸一化層、激活層以及池化層；所述特征提取層包含多個不同的感受野；所述不同的感受野的卷積核大小不同；所述將訓練樣本輸入所述故障診斷模型，以由所述故障診斷模型對各個頻域分辨率的設備運行信號進行特征提取，包括：

21、將所述訓練樣本輸入至與所述訓練樣本的頻域分辨率相匹配的感受野，以得到所述各個頻域分辨率的第二頻域特征；所述感受野的卷積核大小與所述訓練樣本的頻域分辨率正相關；各個頻域分辨率的所述第二頻域特征的尺度差異大于各個頻域分辨率的所述第一頻域特征；

22、將所述第二頻域特征輸入至所述第一歸一化層以對所述第二頻域特征進行歸一化處理得到第三頻域特征；

23、將所述第三頻域特征輸入至所述激活層以對所述第三頻域特征進行非線性處理得到第四頻域特征；

24、將所述第四頻域特征輸入至池化層以對第四頻域特征降維處理以得到所述第一頻域特征。

25、可選地，所述故障診斷模型包括特征融合層、全連接層、第二歸一化層，所述根據所述第一頻域特征輸出故障預測結果，包括：

26、將各個所述第一頻域特征輸入至特征融合層進行特征融合以得到融合特征向量；

27、將所述融合特征向量依次輸入至全連接層和第二歸一化層進行處理，以得到所述故障預測結果；其中，所述全連接層和所述第二歸一化層分別對所述融合特征向量進行降維和歸一化處理。

28、可選地，所述基于所述損失函數調整所述故障診斷模型的模型參數，直至滿足迭代停止條件包括：

29、根據所述損失函數和反向傳播算法對所述故障診斷模型的模型參數進行調整，直至滿足迭代停止條件。

30、第二方面，一種故障診斷模型的診斷方法，所述診斷方法包括：

31、將待檢測設備不同頻域分辨率的設備運行信號輸入至所述故障診斷模型，以得到所述待檢測設備的故障診斷結果；其中，所述故障診斷模型由上述中任一項所述的故障診斷模型的訓練方法訓練得到。

32、第三方面，一種故障診斷模型的訓練系統，其特征在于，所述訓練系統包括：

33、第一獲取模塊，用于獲取訓練樣本，所述訓練樣本包含不同頻域分辨率的設備運行信號；其中，各個頻域分辨率的設備運行信號標注有故障標注結果；

34、提取模塊，用于將訓練樣本輸入所述故障診斷模型，以由所述故障診斷模型對各個頻域分辨率的設備運行信號進行特征提取，得到對應于各個頻域分辨率的第一頻域特征，并根據所述第一頻域特征輸出故障預測結果；

35、計算模塊，用于分別計算各個頻域分辨率的設備運行信號與其對應的第一頻域特征之間的第一信息熵；

36、調整模塊，用于根據所述第一信息熵、所述故障標注結果、所述故障預測結果構建損失函數，并基于所述損失函數調整所述故障診斷模型的模型參數，直至滿足迭代停止條件。

37、可選地，所述第一獲取模塊包括：

38、第一獲取單元，用于獲取設備的運行數據；

39、分析單元，用于基于小波基函數和/或尺度函數對所述運行數據進行多分辨率分析以得到所述不同頻域分辨率的設備運行信號；

40、構建單元，用于根據所述不同頻域分辨率的設備運行信號構建所述訓練樣本。

41、可選地，所述分析單元包括：

42、第一計算組件，用于根據所述運行數據和所述小波基函數計算得到第一頻域分辨率的第一小波系數；

43、第二計算組件，用于根據所述第一小波系數和所述尺度函數計算得到所述第一頻域分辨率的設備運行信號；

44、和/或；

45、第三計算組件，用于根據所述運行數據和所述尺度函數計算得到第二頻域分辨率的第二小波系數；

46、第四計算組件，用于根據所述第二小波系數和所述尺度函數計算得到所述第二頻域分辨率的所述設備運行信號；

47、其中，所述第一頻域分辨率的最小值大于等于所述第二頻域分辨率的最大值。

48、可選地，所述故障診斷模型包括特征提取層、第一歸一化層、激活層以及池化層；所述特征提取層包含多個不同的感受野；所述提取模塊，包括：

49、第一輸入單元，用于將所述訓練樣本輸入至與所述訓練樣本的頻域分辨率相匹配的感受野，以得到所述各個頻域分辨率的第二頻域特征；所述感受野的卷積核大小與所述訓練樣本的頻域分辨率正相關；各個頻域分辨率的所述第二頻域特征的尺度差異大于各個頻域分辨率的所述第一頻域特征；

50、第二輸入單元，用于將所述第二頻域特征輸入至所述第一歸一化層以對所述第二頻域特征進行歸一化處理得到第三頻域特征；

51、第三輸入單元，用于將所述第三頻域特征輸入至所述激活層以對所述第三頻域特征進行非線性處理得到第四頻域特征；

52、第四輸入單元，用于將所述第四頻域特征輸入至池化層以對第四頻域特征降維處理以得到所述第一頻域特征。

53、可選地，所述提取模塊，還包括：

54、融合單元，用于將各個所述第一頻域特征輸入至特征融合層進行特征融合以得到融合特征向量；

55、處理單元，用于將所述融合特征向量依次輸入至全連接層和第二歸一化層進行處理，以得到所述故障預測結果；其中，所述全連接層和所述第二歸一化層分別對所述融合特征向量進行降維和歸一化處理。

56、可選地，所述調整模塊包括：

57、調整單元，用于根據所述損失函數和反向傳播算法對所述故障診斷模型的模型參數進行調整，直至滿足迭代停止條件。

58、第四方面，提供了一種故障診斷模型的診斷系統，所述故障診斷系統包括：

59、診斷模塊，用于將待檢測設備不同頻域分辨率的設備運行信號輸入所述故障診斷模型，以得到所述待檢測設備的故障診斷結果；其中，所述故障診斷模型由上述中任一項所述的故障診斷模型的訓練方法訓練得到。

60、第五方面，提供了一種電子設備，包括存儲器、處理器及存儲在存儲器上并用于在處理器上運行的計算機程序，其特征在于，所述處理器執行所述計算機程序時實現上述中的故障診斷模型的訓練方法或上述中的故障診斷模型的診斷方法。

61、在符合本領域常識的基礎上，上述各優選條件，可任意組合，即得本公開各較佳實例。

62、本公開的積極進步效果在于：通過分別計算各個頻域分辨率的設備運行信號與其對應的第一頻域特征得到的第一信息熵可以更好的衡量第一頻域特征與其對應頻域分辨率的設備運行信號的相關性，從而確保提取的第一頻域特征能夠最大程度地反映其對應的頻域分辨率設備運行信號的真實狀況。因此，根據第一信息熵、故障標注結果以及故障預測結果構建的損失函數更加準確，進而基于該損失函數調整的故障診斷模型識別準確率和魯棒性更高。
